Fluke1623-2-KIT接地电阻测试仪
Fluke1623-2-KIT接地电阻测试仪 型号是Fluke1623-2-KIT，英文名称 Fluke1623-2 GEO Earth Ground Tester Kit 。 主要特性 无桩测试 Fluke1623-2-KIT接地电阻测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况......
产品描述
Fluke1623-2-KIT接地电阻测试仪型号是Fluke1623-2-KIT，英文名称Fluke1623-2 GEO Earth Ground Tester Kit。
主要特性
无桩测试
Fluke1623-2-KIT接地电阻测试仪只需使用钳口即可测量接地回路电阻。使用这种测量方法时，将两个钳口夹在接地棒上，每个钳口均连接至测试仪。完全无需使用接地桩。其中一个钳口感应已知固定电压，另一个钳口测量电流。然后，测试仪会自动测定接地棒的电阻。这种测试方法仅适用于受测建筑物或构筑物中有接地系统的情况，不过大多数情况都是如此。如果只有一条通路接地，如许多住宅应用中所采用，无桩测试法无法提供可接受的数值，则必须使用电位降测试法。

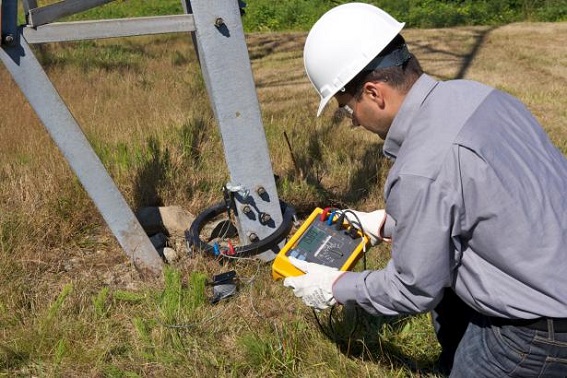

采用无桩测试时，无需断开接地棒-保持结合的接地系统在测试中的完整性即可。如今无需再花费时间为系统上的接地棒放置和连接地桩，这能够节约大量的时间。在一些您之前从未考虑过的位置，您也可以执行接地测试，包括建筑物内部、电缆塔或任何您无法接触到土地的位置。
功能全面的测试仪
Fluke1623-2-KIT是一款与众不同的接地测试仪，可以完成所有四种类型的接地测量。
三极和四极电位降（使用地桩）
四极土壤电阻率测试（使用地桩）
选择性测试（使用地桩和1个钳口）
无桩测试（仅使用2个钳口）
Fluke1623-2-KIT接地电阻测试仪能够通过USB端口存储和下载数据。 一流的配件有助于简化和加快测试时间。
三极和四极电位降接地电阻回路测试
四极土壤电阻率测试
使用1个钳口进行的选择性接地棒测试
使用2个钳口进行的无桩接地棒测试
IP56防护等级满足户外使用
硬质携带箱
USB数据存储和传输
而且，该测试仪易于使用。每一次测试时，测试仪都会提示您所需使用的地桩或钳口；大尺寸旋转开关确保您即使戴着手套也能操作。
Fluke1623-2套件装箱清单包括：
● GEO接地测试仪
● 用户手册
● 电池
● 快速参考指南
● USB电缆
● 2个钳口
● C1620专业携带箱
● 4个接地桩
● 3个电缆盘
Fluke1623-2KIT接地电阻测试仪
| 通用技术指标 | |
| 显示屏：1999位液晶显示 | 采用特殊符号显示，数位高25mm，荧光灯背光源 |
| 用户界面 |
通过TURN（旋转）和START（启动）单键设计实现即时测量。 唯一操作元件为旋转开关和START（启动）按钮。 |
| 坚固、防水、防尘 | 仪器专为严苛的环境条件而设计（橡胶保护盖，IP56） |
| 存储器 | 通过USB端口可访问内部存储器存储的多达1500条记录 |
| 温度范围 | |
| 工作温度 | -10°C至50°C（14°F至122°F） |
| 存放温度 | -30°C至60°C（-22°F至140°F） |
| 温度系数 | ±读数的0.1%/°C<18°C>28°C |
| 固有误差 | 请参照基准温度范围，一年保证 |
| 操作误差 | 请参照工作温度范围，一年保证 |
| 气候等级 | C1(IEC654-1)，-5°C至+45°C（23°至+115°F），5%至95%RH |
| 防护类型 | 按照EN60529，壳体防护等级为IP56；电池盖防护等级为IP40 |
| 安全性 |
采用双重和/或加强绝缘保护。 对地最大50V。IEC61010-1：污染等级2 |
| EMC（辐射抗扰性） | IEC61326-1：便携式 |
| 质量体系 | 按照DINISO9001标准开发、设计和生产 |
| 外部电压 | 最大外部电压=24V（直流和交流<400Hz），禁止测量更高值 |
| 外部电压抑制比 | >120dB(162/3、50、60和400Hz) |
| 测量时间 | 通常为6秒 |
| 最大过载 | 250Vrms（属于误用） |
| 辅助电源 | 6x1.5V碱性电池(AALR6) |
| 电池寿命范围 | 通常大于3000次测量 |
| 尺寸（宽x高x深） | 250x133x187mm(9.75x5.25x7.35in) |
| 重量 |
1.1kg(2.43lb)，含电池 7.6kg（16.8lb）（便携箱中含附件和电池） |
| RA三极接地电阻测量(IEC1557-5) | |
| 开关档位 | RA 三极 |
| 分辨率 | 0.001Ω至10Ω |
| 测量范围 | 0.020Ω至19.99kΩ |
| 精度 | ±（读数的2%+3位数） |
| 操作误差 | ±（读数的5%+3位数） |
| 测量原理：电流/电压测量 | |
| 测量电压 | Vm=48V（交流） |
| 短路电流 | >50mA |
| 测量频率 | 128Hz |
| 探针电阻(RS) | 最大100kΩ |
| 辅助接地电极电阻(RH) | 最大100kΩ |
| RH 和RS 的附加误差 | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
|
使用误差指示器监测RS 和RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| RA 四极接地电阻测量(IEC1557-5) | |
| 开关档位 | RA 四极 |
| 分辨率 | 0.001Ω至10Ω |
| 测量范围 | 0.020Ω至19.99kΩ |
| 精度 | ±（读数的2%+3位数） |
| 操作误差 | ±（读数的5%+3位数） |
| 测量原理：电流/电压测量 | |
| 测量电压 | Vm=48V（交流） |
| 短路电流 | >50mA |
| 测量频率 | 128Hz |
| 探针电阻(RS+ RES) | 最大100kΩ |
| 辅助接地电极电阻(RH) | 最大100kΩ |
| RH 和RS 的附加误差 | RH[kΩ]•••RS[kΩ]/RA[Ω]•••0.2% |
|
使用误差指示器监测RS 和RH。 自动量程选择。 |
|
| 使用电流钳的RA三极选择性接地电阻测量（RA 使用钳口） | |
| 开关档位 | RA 三极，使用钳口 |
| 分辨率 | 0.001Ω至10Ω |
| 测量范围 | 0.020Ω至19.99kΩ |
| 精度 | ±（读数的7%+3位数） |
| 操作误差 | ±（读数的10%+5位数） |
| 测量原理：电流/电压测量（用外接电流钳） | |
| 测量电压 | Vm=48V（交流） |
| 短路电流 | >50mA |
| 测量频率 | 128Hz |
| 探针电阻(RS) | 最大100kΩ |
| 辅助接地电极电阻(RH) | 最大100kΩ |
|
使用误差指示器监测RS 和RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| 使用电流钳的RA四极选择性接地电阻测量（RA 使用钳口） | |
| 开关档位 | RA 四极，使用钳口 |
| 分辨率 | 0.001Ω至10Ω |
| 测量范围 | 0.020Ω至19.99kΩ |
| 精度 | ±（读数的7%+3位数） |
| 操作误差 | ±（读数的10%+5位数） |
| 测量原理：电流/电压测量（用外接电流钳） | |
| 测量电压 | Vm=48V（交流） |
| 短路电流 | >50mA |
| 测量频率 | 128Hz |
| 探针电阻(RS) | 最大100kΩ |
| 辅助接地电极电阻(RH) | 最大100kΩ |
|
使用误差指示器监测RS 和RH。 自动量程选择。 如果通过电流钳的电流过低，则不会执行测量。 |
|
| 无桩接地回路测量（2个钳口） | |
| 开关档位 | RA 四极，2个钳口 |
| 分辨率 | 0.001Ω至10Ω |
| 测量范围 | 0.020Ω至19.99kΩ |
| 精度 | ±（读数的7%+3位数） |
| 操作误差 | ±（读数的10%+5位数） |
| 测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量 | |
| 测量电压 | Vm=48V（交流） |
| 测量频率 | 128Hz |
| 噪声电流(IEXT) | 对地最大IEXT =10A（交流）(RA <20Ω) |
| 对地最大IEXT =2A（交流）(RA >20Ω) | |
|
自动量程选择。 仅当按照指定的最小距离使用推荐的电流钳进行测量时， 有关无桩接地回路测量的信息才有效。 |
|
