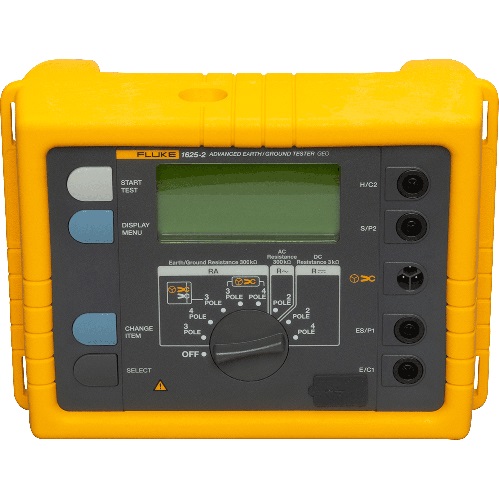

Fluke1625-2-KIT 接地电阻测试仪
Fluke1625-2-KIT 是用于执行全部四类接地测量的紧凑型现场耐用的仪器。特别是该测试仪仅用夹钳就可测量接地回路电阻（称为无棒测试）。这种方法不需要使用接地棒或断开接地棒的连接。 Fluke1625-2-KIT接地电阻测试仪能够通过USB端口存储和下载数据。一流的配件有助于简化和加快测试时间。 三极和四极电位降接地电阻回路测试 四极土壤电阻率测试 使用1个钳口进行的选择性接地棒测试 使用2个钳口进行的无桩接地棒测试 IP56防护等级满足户外使用 硬质携......
产品描述
Fluke1625-2-KIT是用于执行全部四类接地测量的紧凑型现场耐用的仪器。特别是该测试仪仅用夹钳就可测量接地回路电阻（称为无棒测试）。这种方法不需要使用接地棒或断开接地棒的连接。
Fluke1625-2-KIT接地电阻测试仪能够通过USB端口存储和下载数据。 一流的配件有助于简化和加快测试时间。
文章来源于Fluke1625-2-KIT接地电阻测试仪
Fluke1625-2-KIT接地电阻测试仪能够通过USB端口存储和下载数据。 一流的配件有助于简化和加快测试时间。
√ 三极和四极电位降接地电阻回路测试
√ 四极土壤电阻率测试
√ 使用1个钳口进行的选择性接地棒测试
√ 使用2个钳口进行的无桩接地棒测试
√ IP56防护等级满足户外使用
√ 硬质携带箱
√ USB数据存储和传输
而且，该测试仪易于使用。每一次测试时，测试仪都会提示您所需使用的地桩或钳口；大尺寸旋转开关确保您即使戴着手套也能操作。
Fluke1625-2-KIT接地电阻测试仪特性
测试仪的典型应用包括：

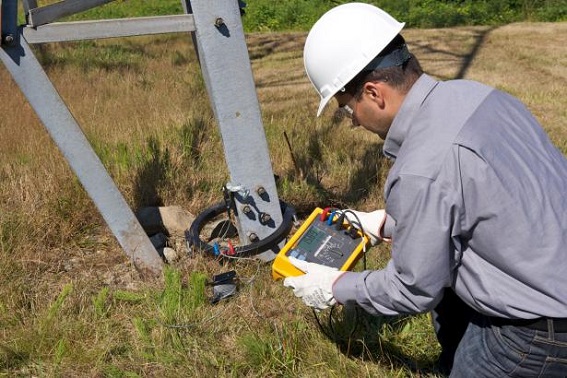

● 不同装置的接地阻值测量，例如高压输电架线塔、建筑物、供电接地系统、移动通信基站和HF发射器。
● 防雷系统监控和计划
● 接地电极电阻测量：无需分离

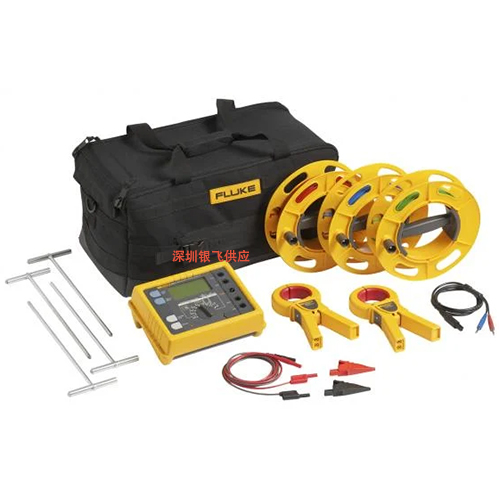

Fluke1625-2-KIT接地电阻测试仪套件装箱清单
包括以下明细：
√ 接地电阻测试仪
√ 用户手册
√ 电池
√ 快速参考指南
√ USB电缆
√ 2个钳口
√ C1620专业携带箱
√ 4个接地桩
√ 3个电缆盘
Fluke1625-2KIT接地电阻测试仪技术规格说明书
| 通用技术指标 | |||||
| 存储器 | 通过USB端口可访问内部存储器存储的多达1500条记录 | ||||
| 测量功能 |
干扰电压和频率、含/不含夹式电流互感器的三极和四极接地电阻 、二极交流电阻、二极和四极直流电阻 |
||||
| 显示屏 | 4数位（2999数位）-7段液晶显示屏（可视性提高） | ||||
| 操作 | 中央旋转开关和功能键 | ||||
| 温度范围 | |||||
| 工作温度 | -10°C至50°C（14°F至122°F） | ||||
| 存放温度 | -30°C至60°C（-22°F至140°F） | ||||
| 温度系数 | ±读数的0.1%/°C<18°C>28°C | ||||
| 防护类型 | 按照EN60529，壳体防护等级为IP56；电池盖防护等级为IP40 | ||||
| 最大电压 | 警告–插口"钳口"至插口E、ES、S或H | ||||
| Urms =0V | |||||
|
插口E、ES、S或H相互之间任意组合， 最大Urms =250V（属于误用） |
|||||
| 安全性 |
采用双重和/或加强绝缘保护。 对地最大50V（按照IEC61010-1）。污染等级2 |
||||
| 质量标准 | 按照DINISO9001标准开发、设计和生产 | ||||
| 外场影响 | 符合DIN43780(8/76) | ||||
| 辅助电源 | 6x1.5V碱性电池（IECLR6或AA型） | ||||
| 电池寿命范围 | 使用IECLR6/AA型：通常为3,000次测量(RE+RH ≤1kΩ) | ||||
| 使用IECLR6/AA型：通常为6,000次测量(RE +RH >10kΩ) | |||||
| 尺寸（宽x高x深） | 250x133x187mm(9.75x5.25x7.35in) | ||||
| 重量 |
≤1.1kg(2.43lb)（不含附件）；7.6kg(16.8lb) （携带箱中含附件和电池） |
||||
| 外壳材料 | 聚酯 | ||||
| 干扰电压直流+交流的测量(UST) | |||||
| 测量误差极限：方法 | 全波整流 | ||||
| 测量范围 | 1V至50V | ||||
| 显示范围 | 0.0V至50V | ||||
| 分辨率 | 0.1V | ||||
| 频率范围 | 交流/直流45Hz至400Hz正弦波 | ||||
| 精度 | ±（读数的5%+5位数） | ||||
| 测量序列 | 约4次测量/秒 | ||||
| 内阻 | 约1.5MΩ | ||||
| 最大过载 | Urms =250V | ||||
| 干扰频率的测量(F) | |||||
| 测量误差极限：方法 | 测量干扰电压的振荡周期 | ||||
| 测量量程 | 6.0Hz至400Hz | ||||
| 显示范围 | 16.0Hz至299.9Hz至999Hz | ||||
| 分辨率 | 0.1Hz至1Hz | ||||
| 量程 | 1V至50V | ||||
| 精度 | ±（读数的1%+2位数） | ||||
| 接地电阻(RE) | |||||
| 测量方法 | 按照IEC61557-5标准用探针测量电流和电压 | ||||
| 开路电压 | 20/48V，交流 | ||||
| 短路电流 | 250mA（交流） | ||||
| 测量频率 | 手动或自动选择94、105、111和128Hz(AFC)，在函数R¹中为55Hz | ||||
| 噪声抑制 | 120dB（162/3、50、60和400Hz） | ||||
| 对地最大过载 | Urms =250V | ||||
| 电气测量规格 | |||||
| 固有误差或影响量 |
参考条件 或指定工作范围 |
符号 代码 |
按照IEC1557标准相关 部分要求或测试 |
测试 类型 |
|
| 固有误差 | 参考条件 | A | 第5部分6.1节 | R | |
| 位置 | 参考位置±90° | E1 | 第1部分4.2节 | R | |
| 电源电压 | 以制造商规定的极限值 | E2 | 第1部分4.2和4.3节 | R | |
| 温度 | 0°C和35°C | E3 | 第1部分4.2节 | T | |
| 串联干扰电压 | 参阅第4.2和4.3节 | E4 | 第5部分4.2和4.3节 | T | |
| 探针和辅助接地电极的电阻 | 0至100xRA 但≤50kΩ | E5 | 第5部分4.3节 | T | |
| 系统频率 | 标称频率的99%至101% | E7 | 第5部分4.3节 | T | |
| 系统电压 | 标称电压的85%至110% | E8 | 第5部分4.3节 | T | |
| 操作误差 |
B=±(|A|+1, 15√E²1 E²2 E²3 E²4 E²5 E²6 ) |
第5部分4.3节 | R | ||
|
B[%]=±B/基准值x100% A=固有误差 En=偏差 R=例行测试 T=类型测试 |
|||||
| 测量量程 | 0.020Ω至300kΩ | ||||
| 显示范围 | 0.001Ω至2.999Ω | ||||
| 3.00Ω至29.99Ω | |||||
| 30.0Ω至299.9Ω | |||||
| 0.300kΩ至2.999kΩ | |||||
| 3.00kΩ至29.99kΩ | |||||
| 30.0kΩ至299.9kΩ | |||||
| 分辨率 | 0.001Ω | ||||
| 0.01Ω | |||||
| 0.1Ω | |||||
| 1Ω | |||||
| 10Ω | |||||
| 100Ω | |||||
| 精度 | ±（读数的2%+2位数） | ||||
| 操作误差 | ±（读数的5%+5位数） | ||||
| 测量时间 |
固定频率时通常为8秒使用自动频率控制， 最大30秒，完成所有测量频率循环 |
||||
|
由于探针和辅助接地电极的 电阻导致的附加误差 |
RH(RS +2000Ω)/RE x1.25x10-6%+5位数 | ||||
| RH 和RS 测量误差 | 固定频率时通常为RE +RS +RH 的10% | ||||
| 最大探针电阻 | ≤1MΩ | ||||
| 最大辅助接地电极电阻 | ≤1MΩ | ||||
|
如果误差处于IEC61557-5要求的限定范围之内，则会自动检查。 如果由于某些条件的影响， 导致测量探针、辅助接地电极和接地电阻后的测量误差超过30%， 显示屏将显示警告符号并提示RS或RH过高。 |
|||||
| 测量分辨率的自动转换取决于辅助接地电极电阻RH | |||||
| Umeas =48V时的RH | <300Ω | ||||
| <6Ω | |||||
| <60Ω | |||||
| <600Ω | |||||
| Umeas =20V时的RH | <250Ω | ||||
| <2.5kΩ | |||||
| <25kΩ | |||||
| <250kΩ | |||||
| 分辨率 | 1mΩ | ||||
| 10mΩ | |||||
| 100mΩ | |||||
| 1Ω | |||||
| 选择性接地电阻测量(RE 钳口) | |||||
| 测量方法 |
按照EN61557-5标准用探针测量电流和电压， 并用额外的变压器测量单个支路中的电流。 |
||||
| 开路电压 | 20/48V，交流 | ||||
| 短路电流 | 250mA（交流） | ||||
| 测量频率 | 手动或自动选择94、105、111和128Hz(AFC)，55Hz(R¹) | ||||
| 噪声抑制 | 120dB（162/3、50、60和400Hz） | ||||
| 对地最大过载 | 对地最大Urms =250V（将不会启动测量） | ||||
| 测量量程 | 0.020Ω至300kΩ | ||||
| 显示范围 | 0.001Ω至2.999Ω | ||||
| 3.00Ω至29.99Ω | |||||
| 30.0Ω至299.9Ω | |||||
| 0.300kΩ至2.999kΩ | |||||
| 3.00kΩ至29.99kΩ | |||||
| 分辨率 | 0.001Ω | ||||
| 0.01Ω | |||||
| 0.1Ω | |||||
| 1Ω | |||||
| 10Ω | |||||
| 精度 | ±（读数的7%+2位数） | ||||
| 操作误差 | ±（读数的10%+5位数） | ||||
|
由于探针和辅助接地典型 电极电阻导致的附加误差 |
RH(RS +2000Ω)/RETOTAL x1.25x10-6%+5位数 | ||||
| RH 和RS 测量误差 | 固定频率时通常为RETOTAL +RS +RH 的10% | ||||
| 测量时间 |
固定频率时通常为8秒使用自动频率控制， 最大30秒，完成所有测量频率循环。 |
||||
| 待测单个支路的最小电流 | 0.5mA | 使用互感器(1000：1) | |||
| 0.1mA | 使用互感器(200：1) | ||||
| 通过互感器的最大干扰电流 | 3A | 使用互感器(1000：1) | |||
| 1.使用推荐的电流钳/互感器。 | |||||
| 电阻测量(R~) | |||||
| 测量方法 | 测量电流和电压 | ||||
| 测量电压 | 20V交流电压，矩形脉冲 | ||||
| 短路电流 | >250mA（交流） | ||||
| 测量频率 | 手动或自动选择94、105、111和128Hz(AFC) | ||||
| 测量量程 | 0.020Ω至300kΩ | ||||
| 显示范围 | 0.001Ω至2.999Ω | ||||
| 3.00Ω至29.99Ω | |||||
| 30.0Ω至299.9Ω | |||||
| 300Ω至2999Ω | |||||
| 3.00kΩ至29.99kΩ | |||||
| 30.0kΩ至299.9kΩ | |||||
| 分辨率 | 0.001Ω | ||||
| 0.01Ω | |||||
| 0.1Ω | |||||
| 1Ω | |||||
| 10Ω | |||||
| 100Ω | |||||
| 精度 | ±（读数的2%+2位数） | ||||
| 操作误差 | ±（读数的5%+5位数） | ||||
| 测量时间 | 通常为6秒 | ||||
| 最大干扰电压 | 24V，超过24V无法启动测量 | ||||
| 最大过载 | Urms 最大值=250V | ||||
| 电阻测量（R直流） | |||||
| 测量方法 | 可按照IEC61557-4进行电流-电压测量 | ||||
| 测量电压 | 直流20V | ||||
| 短路电流 | 250mADC | ||||
| 测量值的公式 |
对于四极测量，可延长H、S、ES导线而不会产生附加误差。 导线E中的电阻>1Ω时，可导致5mΩ/Ω的附加误差。 |
||||
| 测量量程 | 0.020Ω至300kΩ | ||||
| 显示范围 | 0.001Ω至2.999Ω | ||||
| 3.00Ω至29.99Ω | |||||
| 30.0Ω至299.9Ω | |||||
| 300Ω至2999Ω | |||||
| 3.0kΩ至29.99kΩ | |||||
| 30.0kΩ至299.9kΩ | |||||
| 分辨率 | 0.001Ω | ||||
| 0.01Ω | |||||
| 0.1Ω | |||||
| 1Ω | |||||
| 10Ω | |||||
| 100Ω | |||||
| 精度 | ±（读数的2%+2位数） | ||||
| 操作误差 | ±（读数的5%+5位数） | ||||
| 测量序列 | 约2次测量/秒 | ||||
| 测量时间 | 通常为4秒，包括极性反转（二极或四极） | ||||
| 最大干扰电压 | 直流或交流电压≤3V，超过3V无法启动测量 | ||||
| 最大感应率 | 2Henry | ||||
| 最大过载 | Urms =250V | ||||
| 测量导线电阻的补偿(RK) | |||||
|
在函数RE 三极、RE 四极（钳口）、 R交流和R直流二极中，可以打开测量导线电阻的补偿(RK) |
|||||
| 测量值的公式 | R显示 =R测量 -R补偿² | ||||
| 2.设定点输入值RK=0.000Ω，通过调整测量在0.000至29.99Ω范围内变化。 | |||||
| 无桩接地回路测量（双钳口，无桩） | |||||
| 开关档位 | RA四极（双钳口，无桩） | ||||
| 分辨率 | 0.001Ω至0.1Ω | ||||
| 测量量程 | 0.02Ω至199.9Ω | ||||
| 精度 | ±（读数的7%+3位数） | ||||
| 操作误差 | ±（读数的10%+5位数） | ||||
| 测量电压 | Vm=48V交流（初级电压） | ||||
| 测量频率 | 128Hz | ||||
| 噪声电流(IEXT) | 最大IEXT=10A（交流）(RA<20Ω) | ||||
| 对地最大IEXT=2A（交流）(RA>20Ω) | |||||
|
测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。 自动量程选择。 仅当按照指定的最小距离使用推荐的电流钳进行测量时， 有关无桩接地回路测量的信息才有效。 |
|||||
