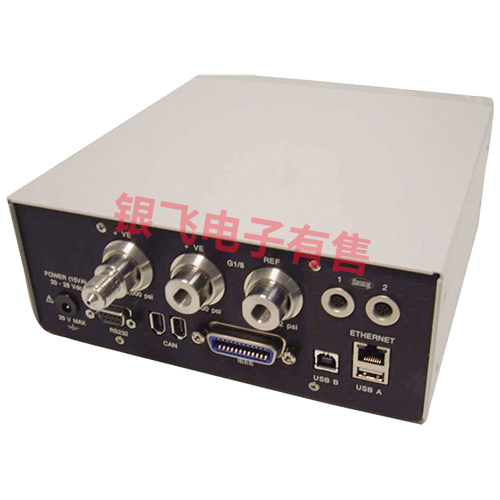

GE Druck精密压力指示器PACE1000

GE Druck精密压力指示器PACE1000 是PACE平台的指示器版本,是GE Druck PACE5000的补充,后者提供用于压力测试和校准的单压力控制范围方法,Druck PACE6000支持单量程或双量程压力控制以及Druck PACE CM控制该模块提供三个级别的精度,并提供精度与价格的解决方案。GE Druck PACE1000 精密压力指示器汇集了GE最新的测量技术,为监视,测试和校准应用的压力测量提供了一种优雅,快速,灵活且经济的解决方案。 GE Druck PACE1000 精密压力指示器采用数字化压力传感器,可提......

产品描述

GE Druck精密压力指示器PACE1000是PACE平台的指示器版本,是GE Druck PACE5000的补充,后者提供用于压力测试和校准的单压力控制范围方法,Druck PACE6000支持单量程或双量程压力控制以及Druck PACE CM控制该模块提供三个级别的精度,并提供精度与价格的解决方案。GE Druck PACE1000精密压力指示器汇集了GE最新的测量技术,为监视,测试和校准应用的压力测量提供了一种优雅,快速,灵活且经济的解决方案。
GE Druck PACE1000精密压力指示器采用数字化压力传感器,可提供与最新一代压阻和谐振设备相关的质量,稳定性,更高的带宽和精度。
PACE1000

GE Druck精密压力指示器PACE1000关键词

单或多压力范围配置
最多同时显示三个压力
利用GE新的独特的压阻和谐振压力传感器技术范围
压力范围高达1000 bar(14500 psi / 100 MPa)
精度高达0.005%FS的选择
长期稳定性高达每年读数的0.01%
气压参考选项
负压力表校准作为标准配置
带有屏幕回放的标准数据记录
可选图形显示
高分辨率触摸屏操作
直观的图标驱动菜单结构
切换测试/模拟输出选项
切换测试/无电压触点选项
RS232,IEEE连接,以太网和USB作为标准配置
航空选项
泄漏测试选项
最小/最大/平均显示
与软件包兼容
28种可选压力单位加上4种用户定义单位
各种服务支持选项

GE Druck PACE 1000提供三种标准精度的多种标准压力范围,以确保PACE可以满足规格和预算要求。PACE1000精密压力具有GE的最新测量技术。它为监视,测试和校准应用的压力测量提供了一种优雅,快速,灵活且经济的解决方案。
PACE1000采用数字化特征的压力传感器,可提供与最新一代的压阻和谐振设备相关的质量,稳定性,更高的带宽和精度。
新型PACE精密压力指示器汇集了GE的最新测量技术,为测试,校准和监视的压力测量提供了一种优雅,快速,灵活且经济的解决方案。
PACE1000

GE Druck PACE 1000选项

泄漏测试 泄漏测试将测量停留时间内的泄漏率。在测试开始时,仪器会测量用户系统施加的测试压力。仪器记录在测量停留时间内的压力变化。完成后,显示屏将显示泄漏率结果,并以当前压力单位显示每秒或每分钟的泄漏率。
开关测试 开关测试可自动执行压力开关设备的测试。测试后,显示的是触点打开和关闭时的压力以及开关的滞后现象。开关测试任务也可以设置为捕获开关切换的最大值,最小值和平均值。
模拟输出

GE Druck PACE-1000的模拟输出可通过设置菜单屏幕进行编程,以输出与所选仪器范围成比例的信号。这允许Druck PACE1000与PC或PLC I / O卡,远程显示器,图表记录器或其他数据记录设备连接。

用户可以选择0至10 V,0至5 V,-5至5 V和0/4至20 mA的输出。主机测量温度在主机工作温度范围内的精度为0.05%FS,可变更新速率为每秒80读数。Druck PACE-1000选件可在最小压力和FS压力之间进行编程,以实现与压力成比例的输出。

无电压触点

无电压触点可控制外围设备,如真空泵,烤箱等。每个VFC选件均具有三个独立的无电压NO / NC继电器触点。可以在Druck PACE1000仪器内设置多种条件,以触发继电器切换其触点。

航空选项 可用纯航空单位显示:
高度:英尺或米
空气速度:结或公里/小时,英里/小时
马赫:马赫数
气压在平均海平面和气压表上的推导值。
QFE,QFF和QNH在机场应用中的趋势
•利用GE的新型独特的压阻和谐振压力传感器技术
•气压参考选件
•直观的图标驱动菜单结构
•开关测试/模拟输出选件
•开关测试/无电压触点选件
•RS232,IEEE连接,以太网和USB作为标准
•航空选项
•泄漏测试选项
•最小/最大/平均显示
•与软件包兼容
•提供各种服务支持选项

GE Druck PACE 1000技术指标

压力测量
IPS压力范围: 25、70、200、350和700 mbar压力表,1、2、3.5、7、10、20、35、70、100、135、172、210 bar压力表,350、420、700和1000 bar绝对压力
0.35、1、3、5、10、15、30、50、100、150、300、500、1000、1500、2000、2500、3000 psi压力表,5000、6000、10000和14500 psi绝对压力
2.5、7、20、35、70、100、200、350、700 kPa表压,1、2、3.5、7、10、13.5、17.2、21 MPa表压,35、42、70和100 MPa绝对压力
所有量规版本均标配负校准。
对于伪绝压/表压范围–选择任意范围并添加气压选项
IRS压力范围: 35-1300、35-2600和35-3500毫巴绝对值
绝对0.5-19、0.5-38和0.5-50 psi
绝对3.5-130、3.5-260和3.5-350 kPa
IRS-B气压参考范围: 绝对值750-1150 mbar,绝对值10.9-16.7 psi,绝对值75-115 kPa
超出范围指示: 高于mbar / bar满量程压力范围10%。
压力介质: 压力范围在3.5 bar及以上,与316不锈钢和Hastelloy C 276兼容
规格范围低于3.5 bar,绝对范围低于3500 mbar abs:建议使用干燥,无油,无腐蚀性气体,空气或氮气。
对于低于350 mbar或5 psi的低压范围,请咨询您的销售代表
PACE采用数字化特征的压力传感器,可提供与最新一代的压阻和谐振设备相关的质量,稳定性,更高的带宽和精度。

GE Druck PACE 1000显示

面板 1/4 VGA宽幅4.3英寸彩色图形LCD黑白集成触摸屏
通讯更新率 每秒8次
显示更新率读数 每秒2次
±9999999
压力单位 mbar,bar,Pa(N / m 2),hPa,kPa,MPa,mmHg @ 0°C,cmHg @ 0°C,mHg @ 0°C,inHg @ 0°C,mmH 2 O @ 4°C, cmH2O @ 4°C,mH 2 O @ 4°C,mmH 2 O @ 20°C,cmH 2 O @ 20°C,mH 2 O @ 20°C,kg / m 2,kg / cm 2,托,大气压,PSI,磅/英尺2,INH 2 ö@ 4℃,INH 2 ö@ 20℃,INH 2 ö@ 60°F,FTH 2 ö@ 4℃,FTH 2 ö@ 20℃,FTH 2 O @ 60°F,用户定义1,用户定义2,用户定义3,用户定义4
用户可以配置PACE1000的彩色触摸屏显示器,以从可能的五个传感器输入,三个内部传感器和两个外部传感器指示最多三个压力测量值。
指示配置扩展到了以文本或图形格式显示的能力,如果安装了两个以上的传感器,则还具有P1-P2的差异。可以在自定义的时间段,采样率和触发条件下记录指示的显示。压力传感器的所有测量值都可以通过通信端口之一重新传输。
DRUCK PACE1000

GE Druck PACE 1000精度(在校准温度范围内的性能)

IPS0标准精度 0.02%Rdg + 0.02%FS(25 mbar:0.20%Rdg + 0.20%FS,70 mbar:0.10%Rdg + 0.10%FS,200 mbar:0.04%Rdg + 0.04%FS)包括线性,滞后,可重复性和温度影响适用于表压,并假设处于稳态温度并定期归零。
IPS1高精度 0.01%Rdg + 0.01%FS(25 mbar:0.10%Rdg + 0.10%FS,70 mbar:0.05%Rdg + 0.05%FS,200 mbar:0.02%Rdg + 0.02%FS)包括线性,滞后,可重复性和温度影响适用于表压,并假设处于稳态温度并定期归零。
IPS2高级精度 0.005%Rdg + 0.005%FS(25 mbar:0.05%Rdg + 0.05%FS,70 mbar:0.025%Rdg + 0.025%FS,200 mbar:0.01%Rdg + 0.01%FS)包括线性,滞后,可重复性和温度效应适用于表压,并假设处于稳态温度并定期归零。
负规精度 任何给定压力值的最大误差等于等效正压力值的最大误差。
IRS0标准精度 0.01%FS包括线性,滞后,可重复性和温度影响
IRS1高精度 0.005%FS包括线性,滞后,可重复性和温度影响
IRS0-B标准精密气压参考 可选气压参考0.10 mbar或0.001450 psi的精度。包括15°C(59°F)至45°C(113°F)之间的非线性,滞后,可重复性和温度影响。
IRS1-B高精度气压参考 可选气压参考的精度为0.05 mbar或0.000725 psi。包括15°C(59°F)至45°C(113°F)之间的非线性,滞后,可重复性和温度影响。
IRS2-B超精密气压参考 可选气压参考的精度为0.025 mbar或0.0003625 psi。包括15°C(59°F)至45°C(113°F)之间的非线性,滞后,可重复性和温度效应。
国税局长期稳定 每年0.01%的读数,气压计0.1 mbar /每年
伪绝对模式精度 仪表模式精度+绝对模式参考精度
PACE1000提供多种标准压力范围选择,并具有三个精度等级,以确保PACE1000可以满足规格和预算要求。

GE Druck PACE 1000使用说明书

电源供应 90 VAC至130 VAC @ 47至63 Hz和180 VAC至260 VAC @ 47至63 Hz。15伏安
通讯规格
通讯 RS232,USB和IEEE-488,SCPI,DPI141,DPI142和DPI150仿真。LabVIEW驱动程序以太网(使用SCPI的VXI-II和套接字)。
联关联文章推荐阅读:
Druck PACE1000 压力指示仪
GE精密压力指示器PACE1000系列的特点和优势
有关PACE1000精密压力指示器的泄漏测试和模拟输出
PACE1000精密压力指示器功能特性介绍
航空专业设备PACE1000压力指示器
GEPACE1000压力控制器符合所有相关欧盟安全指令的要求
英国DRUCK高精度气压计PACE1000测试手机和手表
物理规格
重量 3.2kg(不包括外部PSU和包装)至6.5 lbs(包括外部PSU和包装)
外型尺寸 218毫米宽x 88毫米(2U)高x 250毫米深(8.6英寸x 3.5(2U)x 9.8英寸)
压力连接 G 1/8母头(1/8 NPT母头,适配器,北美标准)25 mbar至210 bar。
9/16 18 UNF高压灭菌器外螺纹350 bar至1000 bar。

GE Druck PACE 1000其它选件

GE Druck PACE 1000
选件
PACE1000LEAKOPT
零件编号(MFR ID):PACE1000LEAKOPT
GE Druck PACE1000LEAKOPT *内部选项* Pace1000的泄漏测试选项
可选配件
IO-RMK-P1000
MFR ID:IORMKP1000
GE Druck IO-RMK-P1000 PACE1000 19英寸机架安装套件
IO-PAN-P1000
MFR ID:IO-PAN-P1000
GE Druck IO-PAN-P1000 PACE1000 19英寸面板安装套件
IPS0仪表
MFR ID:IPS0GAUGE
GE Druck IPS0GAUGE内部压电电阻压力传感器,25mbar-210 bar表压(35-3000 psi)
IPS1仪表
MFR ID:IPS1GAUGE
GE Druck IPS1GAUGE内部压电电阻压力传感器,高精度,25mbar-210 bar表压
IPS2仪表
MFR ID:IPS2GAUGE
GE Druck IPS2GAUGE内部压电电阻式压力传感器,高精度,25mbar-210 bar表压
IPS2ABSOLUTE
MFR ID:IPS2ABSOLUTE
GE Druck IPS2ABSOLUTE内部压电电阻压力传感器,超高精度,350-1k bar abs。
IPS2仪表
MFR ID:IPS2GAUGE
GE Druck IPS2GAUGE内部压电电阻式压力传感器,高精度,25mbar-210 bar表压
IRS0
MFR ID:IRS0
GE Druck IRSO内部RPT压力传感器,.01%FS精度,绝对值,1300/2600/3500 mbar
IRS1
MFR ID:IRS1
GE Druck IRS1内部RPT压力传感器,高精度(0.005%FS),绝对值1300/2600/3500 mbar
IRS0B
MFR ID:IRS0B
GE Druck IRS0-B内部气压参考,标准精度(+/- 0.1mB)
IRS1B
MFR ID:IRS1-B
GE Druck IRS1-B *内部选项*气压基准,用于Pace1000的高精度(+/-。05mB)
IRS2B
MFR ID:IRS2-B
GE Druck IRS2-B内部气压基准,高精度(+/- 0.025mB)
如需要选购GE Druck精密压力指示器PACE1000,请与下方银飞专业工作人员联系吧。
