SIRAXBT5100交流电压传感器

SIRAXBT5100交流电压传感器 是一款顶帽式轨道传感器,可用于面板安装,任何位置都可以安装,用于测量交流电压输入并将其转换为同等比例的直流电流或电压输出信号,输入和输出电压及电流的测量值会通过显示器显示,显示器具有高对比度背光数字显示,即使在光线不好的地方,也可以清晰的看到测量出的数据。交流电压传感器由坚固的聚碳酸酯阻燃外壳保护,通过螺钉端子进行连接,外壳防护等级为IP40,端子防护等级为IP20,精度等级0.2。 SIRAXBT51......

产品描述

SIRAXBT5100交流电压传感器是一款顶帽式轨道传感器,可用于面板安装,任何位置都可以安装,用于测量交流电压输入并将其转换为同等比例的直流电流或电压输出信号,输入和输出电压及电流的测量值会通过显示器显示,显示器具有高对比度背光数字显示,即使在光线不好的地方,也可以清晰的看到测量出的数据。交流电压传感器由坚固的聚碳酸酯阻燃外壳保护,通过螺钉端子进行连接,外壳防护等级为IP40,端子防护等级为IP20,精度等级0.2。

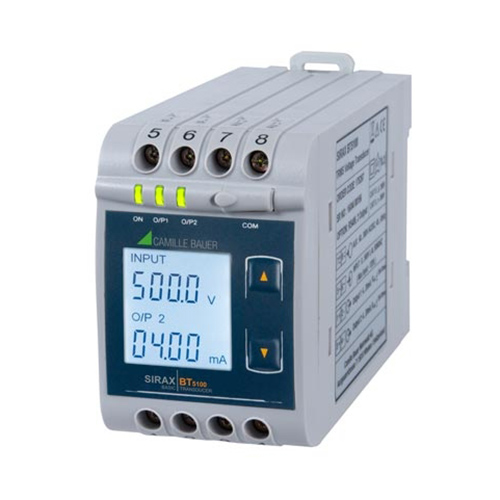

SIRAXBT5100

SIRAXBT5100交流电压传感器功能

单相连接(电压)
2个可配置的线性或扭折模拟输出 ,范围为0/4…20 mA,0/2…10 V,使用按钮或通过CBConfigurator软件进行快速现场编程
简单的现场设备操作
通过LCD显示屏清晰清晰地显示测量数据
通过集成的Modbus RTU接口进行灵活的通讯和远程读取
DIN导轨用于高帽导轨安装

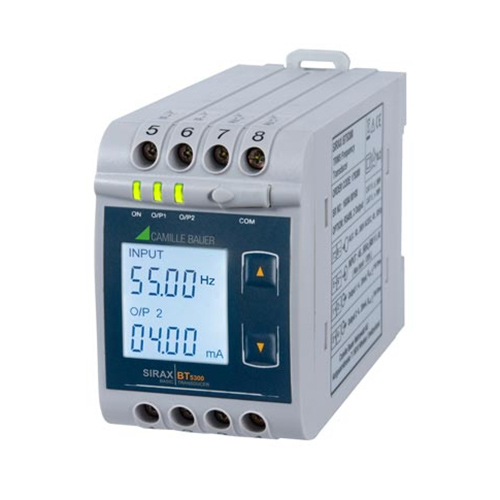

BT5300

SIRAXBT5100交流电压传感器技术数据

输入
标称电压(Un):57…500 V
电压互感器一次值:57…400 kV
标称频率(fn):45…50/60…65Hz
额定负载输入电压:额定电压下<0.2 VA
过载能力:1.2*Un永久,2*Un 1秒,10分钟间隔10次。

SIRAXBT5100电源
标称电压:60…300V AC/DC±5%
耗电量:≤8VA,1路输出
2个输出≤10VA

SIRAXBT5100交流电压传感器测量输出

输出类型:负载独立的直流电压或直流电流(现场可通过DIP开关和编程选择)
范围:0/4…20 mA,0/2…10 V
直流电流输出信号输出负载:0≤R≤15V/Y2
直流电压输出信号输出负载:Y2/(2 mA)≤R≤8
过载限流R=0:≤1.25*Y2
有电流输出:≤60 mA
R=∞下的电压限值:电压输出<1.25*Y2;电流输出≤30V电流输出
输出信号残余纹波:≤1%pkpk
响应时间:300ms。
SINEAXBT5100/5200/5300交流电压传感器主要用于测量输入电压、电流和频率,用于单相连接,可以配置两个模拟输出,通过灵活的通讯方式和Modbus/RTU远程读取测量数据,测量精度为0.2%;SINEAXBT5400是功率测量变送器,用于连接单相或三相平衡/不平衡负载,额定电压是500V,额定电流是1/5A,测量精度为0.2%,相角和功率因数测量不确定度为0.5%,变送器通过液晶显示器可以清晰地读取测量数据。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
