SINEAXF534频率变送器

SINEAXF534频率变送器 用于频率测量,将测量值转换为比例负载独立的直流电流或直流电压,以保证电力系统基础频率的持续性和稳定性。测量送器提供单极性,双极性或零归零输出量的测量输出,采用数字周期的测量原理进行测量,系统频率的变化是电力和配电系统的重要控制变量,当系统过载或欠载时,必须立即进行识别并及时地采取措施,因为频率波动对连接设备的性能有很大的影响。变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的......

产品描述

SINEAXF534频率变送器用于频率测量,将测量值转换为比例负载独立的直流电流或直流电压,以保证电力系统基础频率的持续性和稳定性。测量送器提供单极性,双极性或零归零输出量的测量输出,采用数字周期的测量原理进行测量,系统频率的变化是电力和配电系统的重要控制变量,当系统过载或欠载时,必须立即进行识别并及时地采取措施,因为频率波动对连接设备的性能有很大的影响。变送器符合IEC1010及EN61010所规定的重要的关于电磁兼容性和安全的要求,在设计、生产及测试过程中都严格按照ISO9001质量保证标准进行。

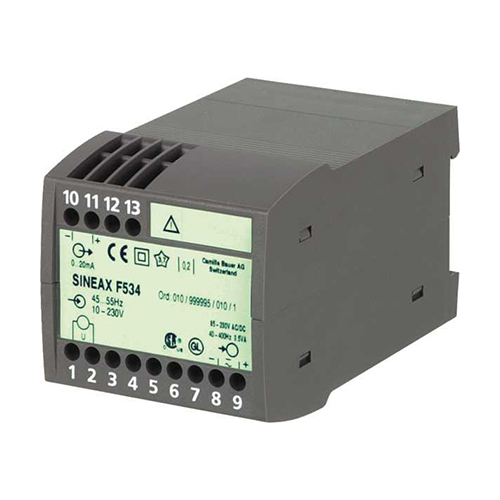

SINEAXF534频率变送器

SINEAXF534频率变送器特征

测量输入:正弦波,方波或失真的标称输入电压的测量输入,具有主导基波
输入电压:10至690 V
测量范围极限10Hz至1.5kHz
辅助电源:85至230 V AC / DC
输入频率响应时间段:4
测量方法:振荡周期的数字测量
电源:集成的AC-DC电源组,具有宽容范围,可通用
高顶导轨安装壳体
认证:CSA

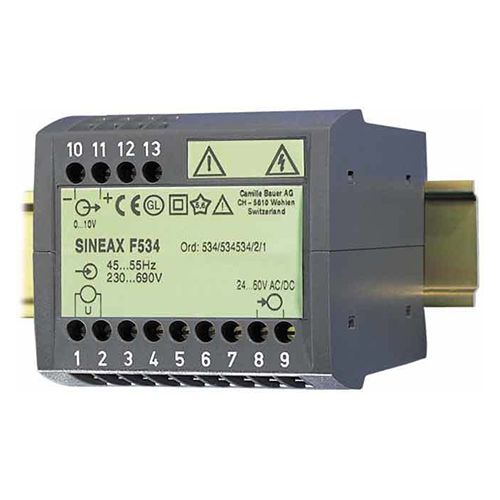

SINEAXF534单功能变送器

SINEAXF534频率变送器安装环境

工作温度:–10至+55°C.
储存温度:–40至+70°C
相对湿度:≤75%,无露水
海拔:2000米
较大室内使用声明!

SINEAXF534频率变送器规格

Description *Blocking code no-go with blocking code Article No./ Feature
SINEAX F534 Order code 534 - xxxx xx     534 –
Features, Selection
1. Mechanical design
Housing P13/70 for rail mounting

4
2. Nominal input voltage
UN: 10 … 230 V

1
UN: > 230 … 690 V
Not possible with power supply from measuring input
A   2
3 phase system: Input voltage = phase to phase voltage
3. Measuring range
45 … 50 … 55 Hz

1
47 … 49 … 51 Hz     2
47.5 … 50 … 52.5 Hz     3
48 … 50 … 52 Hz     4
58 … 60 … 62 Hz     5
Non-standard limit values [Hz]
Start value fa ≥ 10 Hz, end value fe ≤ 1.5 kHz Min. span fa /(fe – fa) < 50
With power supply from measuring input min. 40 Hz,
max. 400 Hz


9
4. Output signal
0 … 20 mA

1
4 … 20 mA     2
Non-standard 0 … 1.00 to 0 … < 20, [mA]
– 1.00 … 0 … 1.00 to – 20 … 0 … 20 (symmetrical)
1 … 5 to < (4 … 20) (AA/AE = 1/5)

9
0 … 10 V     A
Non-standard 0 … 1.00 to 0 … < 10, [V]
– 1.00 … 0 … 1.00 to – 10 … 0 … 10 (symmetrical)
0.2 … 1 to 2 … 10 (AA/AE = 1/5)

Z
AA = Output start value, AE = Output end value
5. Power supply
85 … 230 V DC / AC

1
24 … 60 V DC / AC     2
Internal from measuring input (24 … 60 V AC)   A 3
Internal from measuring input (85 … 230 V AC)   A 4
Connect to the low tension 24 V AC / 24 … 60 V DC     5
6. Response time
4 periods of the input frequency (standard)

1
2 periods of the input frequency     2
8 periods of the input frequency     3
16 periods of the input frequency     4
Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近),成立于1900年(瑞士巴塞尔),1944年起开始自主研发和生产,是一家秉承瑞士品质和创新精神的中型企业,在全球范围内向能源生产、输送及用户端,提供客户化产品和解决方案,为用户创造价值,Camillebauer公司以传承瑞士品质和积极创新的姿态,重新定义基于新能源时代的四大核心技术领域(1)测量和显示(2)电能质量(3)控制和监控(4)软件和系统解决方案,藉此从容应对世界对能源日趋复杂要求之挑战。电力,不像墙上的插座那么简单!
文章来源于Camillebauer
