在高频无源元件测试领域，设备的频段覆盖、测量精度、功能完整性与运行稳定性，直接决定元件研发表征与量产检测的实际效果。Wayne Kerr6440B精密元件分析仪专注覆盖20Hz–3MHz测试频段，以成熟的测量架构、全面的功能配置与可靠的工业级设计，同时满足实验室高频特性分析与工厂自动化测试需求。Wayne Kerr6440B将精度、速度、防护与扩展能力融合，可完成电容、电感、电阻等全品类无源元件的全参数检测，为高频元件测试提供系统化解决方案，是电子制造与研发环节的实用型测量设备。


Wayne Kerr6440B精密元件分析仪以自动平衡电桥矢量测量为核心原理，通过内部信号源输出指定频率与幅度的交流测试信号，同步采集被测元件的电压、电流与相位信息，经高速数字信号处理单元完成矢量运算，精准解算出阻抗、相位角、电容、电感、交直流电阻、品质因数、损耗因子等全套电气参数。该原理通过标准阻抗与被测阻抗的矢量对比，有效降低环境干扰与信号衰减带来的测量偏差，保障高频段测试数据的一致性与可重复性。Wayne Kerr6440B采用开尔文四线测量架构，前端四路BNC接口实现激励与检测回路分离，彻底消除引线电阻、接触电阻对测量结果的影响，可稳定完成飞法级电容、纳亨级电感、毫欧级电阻的精准检测。

在精度与频段配置上，Wayne Kerr6440B精密元件分析仪具备清晰的技术指标，频率范围覆盖20Hz至3MHz，内置超1800级频率步进，频率设定精度达±0.005%，可满足高频元件的精细测试需求。设备电阻基础精度为0.02%，电感与电容测量精度为±0.05%，直流电阻精度为±0.1%，损耗因子与品质因数也有对应的精度标准，精度表现会随元件量程、测试速度与测试频率合理变化。Wayne Kerr6440B搭载自动电平控制技术，可在被测元件端维持恒定电压或电流输出，弱化负载效应对高频测量的干扰，同时内置2V内部直流偏置，支持外接最高±60V外部直流偏置电源，模拟元件实际工作偏压，让测试数据更贴合工程应用场景。

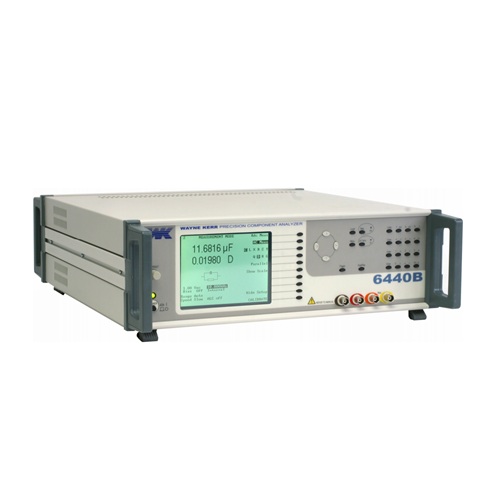

Wayne Kerr6440B精密元件分析仪

Wayne Kerr6440B精密元件分析仪搭载六大操作模式，操作逻辑简洁直观，可无缝适配实验室研发分析与工厂自动化量产测试，图形化分析功能为标配，大幅提升高频特性表征效率。基础测量模式支持单参数与多参数同步显示，通过单级菜单与软按键完成测试条件设置，适合日常快速检测；偏差模式可显示测量值相对标称值的相对偏差或百分比偏差，便于批量元件一致性筛选，提升品质管控效率。

多频模式是Wayne Kerr6440B提升测试效率的核心功能，用户可预设最多8个测试频率，为主要参数设定绝对或百分比限值，测试完成后自动生成Pass/Fail判定结果，数据以表格形式呈现在320×240背光LCD显示屏上。针对电容生产场景，Wayne Kerr6440B精密元件分析仪可选配电容专用多频功能，该模式支持8个频率下的不同参数测量，分级结果可达10档，测试速度较标准多频模式提升近一倍，适配电容产线高节拍测试需求。

Wayne Kerr6440B标配图形分析模式，可生成参数随频率或激励电平变化的特性曲线，支持线性与对数刻度切换，配合FIT自动轴缩放与MARKER标记功能，可精准定位曲线峰值、谷值，直观呈现元件高频频率特性与损耗变化规律。分级模式支持存储99组限值参数，通过25针D型接口对接元件分拣设备，测试触发支持面板、外部信号、GPIB三种方式，满足自动化产线的集成需求，测试数据可通过并行端口打印或经GPIB接口上传至上位机，实现数据存档与质量追溯。


Wayne Kerr6440B精密元件分析仪采用标准化工业级硬件设计，兼顾使用便捷性与长期运行稳定性，机身尺寸440mm×525mm×150mm，重量11kg，适配机架安装，便于实验室与产线部署。显示系统采用320×240高对比度背光单色LCD，45°可视角度可清晰观测数值、曲线与判定结果，降低长时间操作的视觉疲劳。设备支持115V/230V双档位交流电压自适应，兼容50/60Hz市电，最大功耗150VA，可适配全球不同地区电网环境，满足多区域使用需求。

针对精密测试设备易受带电电容损坏的行业痛点，Wayne Kerr6440B配备专用过载保护单元，可抵御最高25焦耳的带电能量冲击。当误接带电电容时，保护单元会熔断低成本保险丝，主机核心电路不受损伤，有效降低设备故障停机时间与维修成本，提升设备在复杂测试环境中的使用安全性。在接口与扩展方面，Wayne Kerr6440B精密元件分析仪兼容GPIB-IEEE488.2与SCPI1992.0协议，支持上位机远程控制与数据回读，可轻松接入自动化测试系统；并行打印接口可直接输出测量数据、多频测试表格与特性曲线，满足现场纸质报告需求。

环境适应性与安全认证方面，Wayne Kerr6440B运行温度范围为0℃至40℃，15℃至35℃可保持全精度输出，存储温度覆盖-40℃至70℃，湿度最高支持80%非冷凝状态，海拔适配最高2000米，满足多数室内使用环境要求。设备符合EN61010-1安全标准与EN61326EMC标准，安装类别为II级，污染度为2级，仅适用于非爆炸、非腐蚀性室内环境，保障设备长期稳定运行与使用安全。



Wayne Kerr6440B精密元件分析仪以成熟的测量原理、稳定的精度体系、全面的操作模式与可靠的硬件防护，构建起3MHz高频段无源元件测试的完整体系。Wayne Kerr6440B在技术底层、功能应用、硬件保障三个维度实现均衡配置，既能完成实验室级高频特性精细分析，也能支撑量产环节高速自动化测试。设备以贴合行业实际需求的设计理念，解决高频元件测试的核心痛点，为无源元件研发、高频电路设计、自动化量产检测提供稳定可靠的测量支撑，适配电子产业高频测试的多元化使用场景，文章来源于被动元件测试仪。
