无源元件的电气特性与频率响应，是决定电子设备稳定性、能效与使用寿命的关键因素，在3MHz以内高频段的研发表征与量产测试场景中，设备的测量精度、速度与功能完整性直接影响研发效率与产品品质。Wayne Kerr6440B精密元件分析仪作为系列全功能机型，覆盖20Hz–3MHz测试频段，以自动平衡电桥为核心测量架构，搭配标配图形扫描、高速多频测试与带电元件防护功能，可同时满足无源元件研发、材料测试、电路验证与自动化量产检测需求。Kerr6440B以均衡的性能配置与务实的使用体验，为高频段元件测试提供稳定可靠的完整解决方案。

Wayne Kerr6440B精密元件分析仪核心测试原理与测量架构

Wayne Kerr6440B精密元件分析仪采用自动平衡电桥矢量测量原理，通过内部信号源输出指定频率与幅度的交流测试信号，同步采集被测元件两端的电压、回路电流及相位差值，经高速数字信号处理单元完成矢量运算，精准解算出阻抗、相位角、电容、电感、交直流电阻、品质因数、损耗因子等全套电气参数，还原元件真实电气特性。该原理通过标准阻抗与被测阻抗的矢量对比，有效降低环境干扰、信号衰减带来的测量偏差，保障数据一致性与可重复性。 为提升微小参数测量精度，Wayne Kerr6440B精密元件分析仪搭载开尔文四线测量架构，前端四路BNC接口采用激励与检测回路分离设计，彻底消除引线电阻、接触电阻对测量结果的影响，可稳定实现飞法级电容、纳亨级电感、毫欧级电阻的精准检测。设备支持串联、并联等效电路自由切换，可自动计算元件谐振频率，并匹配该频率下的最优等效电路模型，贴合元件实际工作状态。同时，设备搭载自动电平控制（ALC）技术，在被测元件端维持恒定电压或电流输出，弱化负载效应干扰，进一步提升高频段测量稳定性。

Wayne Kerr6440B核心技术参数与性能实测分析

Wayne Kerr6440B精密元件分析仪的技术参数经过精细化调校，全面覆盖3MHz以内高频段元件测试需求，在频率、精度、量程、速度等维度形成均衡配置。频率范围为20Hz至3MHz，内置超1800级频率步进，频率设定精度达±0.005%，预置20Hz、25Hz、100Hz等多组常用频率，可快速匹配不同测试标准与元件特性需求。交流测试驱动电平范围为1mV至10Vrms，信号源阻抗50Ω，配合自动电平控制技术，保障高频段测试信号稳定输出。
直流偏置方面，Wayne Kerr6440B精密元件分析仪内置2V快速充电电容偏置，支持通过后面板外接最高±60V外部直流偏置电源，可模拟元件实际工作偏压，让测试数据更贴合工程应用场景。测量精度上，设备电阻基础精度为0.02%，电感与电容测量精度为±0.05%，直流电阻精度为±0.1%，损耗因子精度为±0.0002(1+D²)，品质因数精度为±0.05%(Q+1/Q)，精度表现随元件量程、测试速度与频率合理浮动。
量程覆盖上，Wayne Kerr6440B精密元件分析仪可兼容多类型元件测试，电阻与阻抗量程0.01mΩ至2GΩ以上，电感0.1nH至2kH以上，电容1fF至1F以上，直流电阻0.1mΩ至10MΩ以上，损耗因子与品质因数覆盖0.00001至1000以上。测试速度提供四档可调，在≥100Hz频率下每秒可完成最高20次测量，双频率测试流程耗时约180ms，可满足高频段量产测试的高速节拍需求。

Wayne Kerr6440B全功能操作模式与图形化分析能力

Wayne Kerr6440B精密元件分析仪搭载六大操作模式，操作逻辑简洁直观，无缝适配实验室研发与工厂量产测试，图形化分析功能为标配，大幅提升高频特性表征效率。基础测量模式支持单/多参数同步显示，通过单级菜单与软按键完成测试条件设置，适合日常快速检测。偏差模式可显示测量值相对标称值的相对偏差或百分比偏差，便于批量元件一致性筛选。
多频模式支持预设最多8个测试频率，为主要参数设定绝对或百分比限值，测试后自动生成Pass/Fail判定结果，数据以表格形式呈现在320×240背光LCD显示屏上。针对电容生产场景，设备可选配电容专用多频功能，支持8个频率下的不同参数测量，分级结果可达10档，测试速度较标准模式提升近一倍。

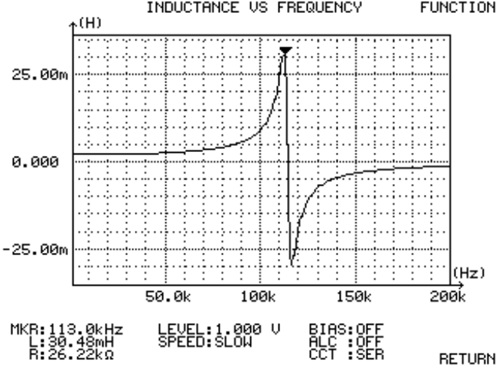

Wayne Kerr6440B精密元件分析仪标配图形分析模式，可生成参数随频率或激励电平变化的特性曲线，支持线性与对数刻度切换，配合FIT自动轴缩放与MARKER标记功能，可精准定位曲线峰值、谷值，直观呈现元件高频频率特性与损耗变化规律。分级模式支持存储99组限值参数，通过25针D型接口对接元件分拣设备，/B1非隔离与/B2光耦隔离两种配置可适配不同电平外部设备，测试触发支持面板、外部信号、GPIB三种方式，满足自动化产线集成需求。

Wayne Kerr6440B硬件设计、安全防护与系统扩展

Wayne Kerr6440B精密元件分析仪针对精密测试设备的使用痛点，打造完善的安全防护与扩展体系，保障设备长期稳定运行。针对带电电容易损坏仪器的行业问题，设备配备专用过载保护单元，可抵御最高25焦耳的带电能量冲击，当误接带电电容时，保护单元熔断低成本保险丝，主机核心电路不受损伤，有效降低设备故障停机时间与维修成本。
接口与扩展方面，Wayne Kerr6440B精密元件分析仪兼容GPIB-IEEE488.2与SCPI1992.0协议，支持上位机远程控制与数据回读，可轻松接入自动化测试系统。并行打印接口可直接输出测量数据、多频测试表格与特性曲线，满足现场纸质报告需求。设备采用标准化工业设计，尺寸440mm×525mm×150mm，重量11kg，适配机架安装，便于实验室与产线部署。
环境适应性上，设备支持115V/230V双档位交流电压，兼容50/60Hz市电，最大功耗150VA，可适配全球多数地区电网。运行温度0℃至40℃，15℃至35℃可保持全精度输出，存储温度-40℃至70℃，湿度最高支持80%非冷凝状态，海拔适配最高2000米。设备符合EN61010-1安全标准与EN61326EMC标准，安装类别II级、污染度2级，仅适用于非爆炸、非腐蚀性室内环境，保障使用安全。

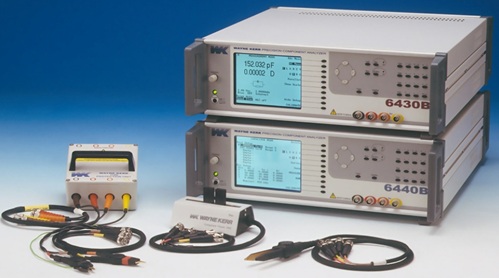

6430B与6440B核心参数对比

表格

参数项	Wayne Kerr6430B	Wayne Kerr6440B
频率范围	20Hz–500kHz	20Hz–3MHz
频率步进数	＞1000步	＞1800步
图形分析功能	可选配	标配
基础测量精度	R±0.02%，L/C±0.05%	R±0.02%，L/C±0.05%
测试速度	最高20次/秒	最高20次/秒
产品定位	入门级500kHz机型	全功能3MHz机型

Wayne Kerr6440B行业适配场景与应用价值

Wayne Kerr6440B精密元件分析仪凭借3MHz高频段测试能力、标配图形分析与高速测试功能，可广泛适配无源元件研发、高频电路设计、电容自动化量产、计量校准等场景。在元件研发领域，设备可完成新材料、新结构元件的高频特性表征，为配方优化与结构改进提供数据支撑；在电路设计领域，可完成高频模块、射频电路的元件选型验证，降低后期调试风险；在量产领域，高速多频测试与自动分级功能可匹配电容产线高节拍需求，提升检测效率与产品一致性。 Kerr6440B的宽量程与高精度特性，可兼容片式元件、大功率元件、标准校准件等多类型样品测试，搭配原厂开尔文测试夹、SMD专用配件、过载保护单元等配件，形成一站式测试方案。设备以全功能配置、稳定性能与务实设计，兼顾实验室高精度分析与产线高速测试需求，成为3MHz以内高频段元件测试的实用型设备。

Wayne Kerr6440B精密元件分析仪以自动平衡电桥与开尔文四线测量为技术核心，依托3MHz全频段覆盖、标配图形扫描、高速多频测试与完善安全防护，构建起高频段无源元件测试的完整体系。Kerr6440B在精度、速度、功能与扩展之间实现平衡，既能完成实验室级高频特性精细分析，也能支撑量产环节高速自动化测试。设备以贴合行业需求的设计理念与稳定运行表现，为无源元件研发、高频电路设计、自动化量产检测提供可靠支撑，满足电子产业高频段元件测试的多元化需求，文章来源于被动元件测试仪。
