FLUKE707Ex本质安全型校验仪作为危险区域仪表运维的核心工具，其设计与应用始终围绕“安全可控、校准精准”的核心需求。在石油化工、煤矿开采等存在易燃易爆介质的场景中，FLUKE707Ex本质安全型校验仪需同时满足防爆性能与测量精度的双重要求，这一特性使其成为现场运维的重要选择。依托ATEX、CSA等权威认证及GB/T3836.4—2021标准规范，FLUKE707Ex本质安全型校验仪在电路设计、操作流程及系统协同上形成了独特技术体系。本文从本质安全电路的细节设计、危险环境校准的实操规范、多设备协同的应用逻辑三个方面，结合权威资料与技术参数，解析FLUKE707Ex本质安全型校验仪的技术内涵与实用价值。Fluke 707Ex本质安全型校验仪采用本质安全电路设计，确保在爆炸危险区域（如ATEX Zones 1/2或NEC 500分类区域）安全使用。其核心设计包括：

本质安全认证

符合ATEX Ex II 2G EEx ia IIC T4标准，适用于欧洲爆炸性气体环境（Zones 1和2） 。

美国NEC 500标准下，适用于Class I, Division 2的A-D组危险区域 。

密封防护

基板部件采用绝缘保护涂层和埋入式树脂密封，防止可燃气体侵入 。

2025年6月召回事件表明，部分产品因密封剂涂布不足存在火源风险，需立即停止使用并返厂维修 。

隔离与限能

通过光隔离器或本质安全栅限制电路能量，确保输出电流和电压在安全范围内（如4-20mA信号） 。

24V回路电源设计避免高能电路直接暴露于危险环境 。

冗余防护机制

双密封工艺（绝缘涂层+树脂填充）双重防护可燃气体渗透 。

单节9V电池供电，减少外部电源引入风险 。



FLUKE707Ex本质安全型校验仪的防爆核心在于电路系统的精细化设计，每一项技术细节均严格遵循GB/T3836.4—2021《爆炸性环境第4部分：由本质安全型“i”保护的设备》要求，构建起全链条的能量限制与风险隔离体系。​

在能量限制层面，707Ex采用“分级管控+元件选型”的双重策略。电路核心的安全栅模块选用定制化精密限流芯片，将输出回路的电压稳定控制在30V以内，工作电流限制在100mA以下，这一参数设置既满足工业仪表校准的信号需求，又确保短路状态下的瞬时能量释放低于0.28mJ，远低于氢气（0.019mJ）、乙炔（0.017mJ）等IIC类介质的最小点燃能量。元件选型严格执行“2/3原则”，即所有电子元件的额定参数均高于实际工作值的1.5倍以上，例如本安型锂电池的额定电压3.7V，实际工作电压控制在2.5V以内，避免元件过载引发的热点燃风险。FLUKE707Ex本质安全型校验仪的电路布局采用独立隔离舱设计，本安电路与非本安电路的间距达5mm以上，符合标准中机械隔离的间距要求，防止不同回路间的能量串扰。​

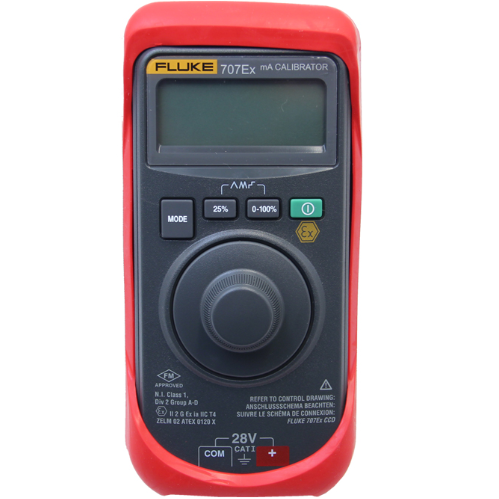

FLUKE707Ex本质安全型校验仪

风险隔离与故障控制是707Ex电路设计的另一重点。设备采用磁耦隔离技术实现信号回路与电源回路的物理隔离，隔离电压达2500VAC，可有效阻断安全区域的高能量通过线缆传导至危险区域。内置的双路冗余监测电路能实时捕捉电流、电压异常波动，当检测到过载、短路等故障时，10ms内即可切断输出信号，同时触发LED警示灯与蜂鸣提示，确保故障状态下仍符合ExIIGExiaIICT4的防爆等级要求。此外，FLUKE707Ex本质安全型校验仪的电路接口均配备防爆密封垫圈，采用螺纹锁固结构，防止粉尘、湿气侵入导致的电路绝缘性能下降，这一设计与标准中“可靠连接”的要求高度契合。​


FLUKE707Ex本质安全型校验仪的现场应用需严格遵循防爆操作规范，其校准流程的每一步骤均需兼顾安全防护与数据准确性，形成标准化的作业逻辑。​

校准前的准备工作是安全操作的基础。按照福禄克推荐的本安环境作业规范，技术人员需先对作业区域进行气体检测，使用防爆型气体检测器确认可燃气体浓度低于爆炸下限的10%后方可开始操作。随后对FLUKE707Ex本质安全型校验仪进行状态检查，包括电池电量（需高于20%，避免低电压导致的信号漂移）、表笔绝缘层完整性（阻抗需＜0.5Ω）及设备外观密封性（无外壳破损、接口松动）。在Zone1等高风险区域，还需设置警戒区并执行系统锁定程序，确保校准期间设备处于停机状态，防止回路带电引发的安全隐患。​

校准执行过程中，707Ex的操作设计与功能特性可提升效率与精度。针对4-20mA标准回路校准，技术人员可通过设备的旋钮与按键组合快速设置输出信号，无需复杂编程即可完成零位（4mA）、中点（12mA）、满量程（20mA）的三点校准。FLUKE707Ex本质安全型校验仪的24位A/D转换器与温度补偿技术，使其在-10℃~55℃环境下的测量误差控制在±0.01%FS以内，温度系数仅为±0.005%/℃，有效抵消了危险环境中温度波动对校准精度的影响。校准数据需实时记录，包括FLUKE707Ex本质安全型校验仪的设备编号、校准时间、环境参数（温度、湿度、气体浓度）等信息，为后续溯源提供依据。​

校准后的收尾环节同样关键。技术人员需先关闭707Ex的信号输出，再拆除表笔连接，避免插拔瞬间产生的电火花接触可燃介质。随后对设备进行清洁，使用无静电抹布擦拭外壳，禁止使用酒精等易燃清洁剂。最后将FLUKE707Ex本质安全型校验仪存放于防爆工具箱中，撤离警戒区并解除系统锁定，完成整个校准流程。​


FLUKE707Ex本质安全型校验仪并非孤立作业设备，其设计之初便考虑了与工业现场其他设备的协同兼容性，可融入多维度的运维体系中，提升危险区域的运维效率。​

与防爆仪表的适配性是707Ex的核心协同优势。针对不同类型的现场仪表，FLUKE707Ex本质安全型校验仪可提供灵活的信号支持：校准压力变送器时，通过24V回路供电功能为仪表提供工作电源，无需额外携带本安电源；校准温度传感器时，可将传感器输出的电阻信号转换为标准电流信号进行比对，适配Pt100、Cu50等常见型号。这种适配性源于707Ex的宽量程信号处理能力，其电压测量范围覆盖0-30V，电流测量范围0-24mA，可满足多数工业仪表的校准需求。​

与监测系统的协同可实现数据的实时流转与追溯。FLUKE707Ex本质安全型校验仪支持通过专用接口与防爆型数据采集器连接，将校准数据以4800bps的速率传输至安全区域的监控中心。在某石化企业的应用中，707Ex与现场的气体监测系统联动，当校准过程中可燃气体浓度突然升高时，设备可接收系统的触发信号自动切断输出，同时上传故障警报，形成“校准-监测-应急”的闭环管控。此外，FLUKE707Ex本质安全型校验仪的校准数据可导入实验室信息管理系统（LIMS），与设备的历史校准记录、维护工单关联，为设备全生命周期管理提供数据支撑。​

与校准辅助工具的协同可简化作业流程。707Ex可搭配福禄克专用的本安型校准套件使用，该套件包含防爆表笔、信号测试线、便携支架等配件，其中表笔的防腐蚀接头可适应海上石油平台的高盐雾环境，支架则能解放技术人员双手，提升单人作业的便利性。这种协同设计使FLUKE707Ex本质安全型校验仪的现场作业更加灵活，适配不同场景下的运维需求。​



FLUKE707Ex本质安全型校验仪通过本质安全电路的精细化设计、标准化的校准操作流程及多设备协同的应用能力，构建了危险环境下仪表运维的完整技术方案。电路设计中的能量限制与风险隔离细节，确保了707Ex在Zone1、Zone2区域的安全运行；规范的校准流程结合设备的精度控制特性，保障了测试数据的可靠；而与各类设备的协同适配，则进一步拓宽了其应用边界。依托权威标准与实用设计，FLUKE707Ex本质安全型校验仪为石油化工、煤矿等行业的危险区域运维提供了可行工具，在平衡安全与效率方面展现出显著的技术价值，成为现场仪表校准的重要选择。​
