福禄克709回路校验仪作为工业回路校准的核心设备，凭借精准的信号处理与实用功能设计，在智能仪表运维领域占据重要位置。相较于传统校准工具，福禄克709回路校验仪不仅具备基础的电流、电压信号校准能力，更集成了HART通信、多重硬件防护及专业化数据管理功能，适配现代工业智能化运维需求。依托EN61326电磁兼容标准与NIST可追溯校准体系，福禄克709回路校验仪在复杂工业环境中展现出稳定的技术性能。本文从福禄克709回路校验仪的HART通信功能实现、硬件防护设计细节、全生命周期数据管理三个维度，结合福禄克官方技术资料与现场应用案例，解析其技术优势与实用价值。​Fluke 709回路校验仪的HART通信功能支持通用指令与应用指令，可读取装置信息、执行诊断测试及校准微调，内置250Ω电阻器用于调整HART通信回路。

核心功能

通信模式：支持HART协议，可读取变送器的基本信息、执行诊断测试，并微调校准参数，无需专用通讯器或高端设备 。

内置电阻：集成250Ω可选电阻器，简化HART通信回路的调整 。

技术参数

电流/电压测量：电流量程分辨率为1µA，电压量程分辨率为1mV，支持-25%至125%的mA测量模式 。

数据记录：通过709H/Track软件，可记录变送器参数（.csv/.txt格式），支持1-60秒采集间隔，最多存储9800条记录或99个会话 。

优势特点

用户界面：Quick-Set旋钮快速设置，背光显示屏便于在复杂环境中操作 。

电源与耐用性：6节AAA电池供电，自动关机功能延长电池寿命（最长30分钟） ‌



福禄克709回路校验仪（部分型号709H）的HART通信功能是其适配智能工业场景的关键特性，通过内置HART调制解调器与标准化指令集，实现对HART智能仪表的精准校准与故障诊断，无需依赖专用通讯器或高端校准设备。​

在通信协议适配层面，FLUKE709H型号严格遵循HART协议规范，支持一组完整的HART通用指令与普通应用指令，包括读取设备标签、描述符及校准日期，采集传感器过程变量（PV）、输出信号值，写入PV量程上下限，调整零点偏移与增益等核心操作。这种指令覆盖能力使福禄克709回路校验仪可与主流品牌的HART变送器实现无缝通信，例如在校准罗斯蒙特3051压力变送器时，FLUKE709可直接读取变送器的传感器温度、量程百分比等参数，同步完成4mA零点与20mA满量程的微调，无需额外连接电脑与HART调制解调器，大幅简化操作流程。为保障通信稳定性，福禄克709回路校验仪内置可选250Ω回路电阻器，解决低阻抗回路中HART信号衰减问题，这一设计与HART协议对回路阻抗的要求完全匹配。​

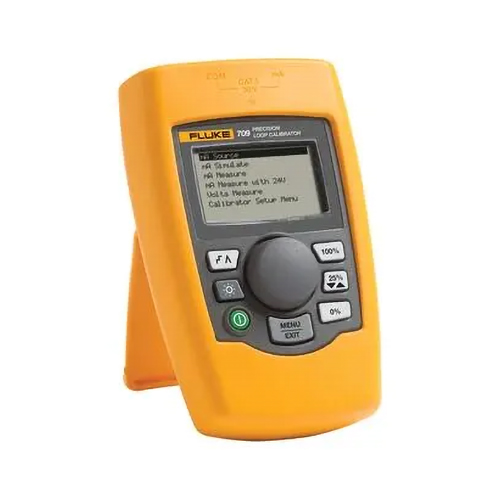

FLUKE709回路校验仪

操作流程的便捷性进一步提升了福禄克709回路校验仪的实用价值。技术人员通过设备的Quick-Set旋转编码器旋钮与交互式菜单，可快速进入通信器模式，仅需两步操作即可建立与HART设备的连接。在诊断测试中，福禄克709回路校验仪能实时监测变送器的标准状态条件，包括故障代码、回路电流稳定性等，例如某化工企业利用FLUKE709排查流量变送器波动问题时，通过读取HART数据发现传感器PV值异常跳变，结合设备记录的9800条数据日志，定位到是传感器老化导致的信号漂移，避免了盲目更换设备的成本浪费。此外，福禄克709回路校验仪支持将HART配置参数与测量数据以.csv或.txt格式导出，为设备全生命周期管理提供数据支撑。​


福禄克709回路校验仪的硬件防护体系围绕电路保护、电磁兼容与结构防护三个维度构建，依据EN61326附录A便携式仪器标准设计，确保在恶劣工业环境中稳定运行。​

电路保护机制是福禄克709回路校验仪安全运行的核心。设备内置240VAC过电压保护模块，当输入电压超出安全范围时，可快速切断回路，防止高压损坏内部24位ADC/DAC芯片；过载电流保护设定为28mADC，在回路短路或负载异常时自动限流，避免电流过大烧毁信号输出模块。这种双重保护设计使福禄克709回路校验仪在电力行业开关柜校准场景中表现突出，即使误接入380VAC电源，设备也能通过过压保护功能避免损坏，仅需更换保护元件即可恢复使用。在信号传输层面，福禄克709回路校验仪采用差分放大电路与屏蔽布线，降低电磁干扰对信号的影响，其电磁兼容性符合EN61326标准，可在变频器、电机等强电磁环境中保持测量精度，例如在钢铁厂轧钢车间校准温度变送器时，FLUKE709的电流测量误差仍能控制在±0.01%读数范围内。​

结构防护与环境适配性进一步拓展了福禄克709回路校验仪的应用场景。设备采用紧凑型设计，尺寸仅为15cm×9cm×3cm，重量0.3kg，搭配保护性皮套优化手持体验，便于技术人员在狭窄的设备机柜内操作。显示屏采用128×64像素带背光LCD图形显示器，34英寸高数字显示设计确保在黑暗的地下室或隧道工程中清晰读数，解决了传统校准设备在低光环境下的操作难题。在环境参数适配方面，福禄克709回路校验仪的工作温度范围覆盖-10℃~55℃，湿度耐受10%~95%非冷凝环境，稳定度达20ppm×F.S./℃，在北方冬季室外管道仪表校准或南方潮湿的造纸厂场景中，均能保持性能稳定，无需额外采取保温或防潮措施。​


福禄克709回路校验仪的专业化数据管理功能贯穿校准全流程，通过数据存储、软件联动与报告生成，实现校准数据的可追溯与信息化管理，符合ISO17025实验室管理要求。​

数据存储能力为福禄克709回路校验仪的现场作业提供便利。设备支持记录9800条数据或99个独立会话，数据采集间隔可在1~60秒之间调节，每个数据样本包含FLUKE709的测量值、全部四个过程变量及设备状态条件。在长时间动态校准场景中，例如监测水泵出口压力变送器的24小时信号稳定性，技术人员可设置FLUKE709每5秒采集一次数据，校准完成后通过USB接口导出数据，生成趋势曲线分析信号波动规律。对于HART设备，福禄克709回路校验仪还能存储20个HART装置的配置文件，包括量程设置、校准参数等，当同类设备需要批量校准时，可直接调用配置文件，减少重复操作时间。​

软件联动与报告生成功能提升了福禄克709回路校验仪的数据应用价值。配套的709H/Track软件支持将校准数据与设备信息上传至计算机，自动生成包含NIST可追溯校准证书编号、校准日期、环境参数、示值误差等要素的校准报告，报告格式可兼容企业的LIMS系统，实现校准数据与设备运维工单的关联管理。某汽车零部件制造厂利用这一功能，将福禄克709回路校验仪的校准数据与生产线上的温度、压力仪表绑定，通过软件分析发现某批次变送器的校准周期可从6个月延长至9个月，在保证精度的前提下降低了运维成本。此外，软件还支持数据筛选与对比功能，可快速定位不同时期校准数据的偏差，为设备更换提供决策依据。​



福禄克709回路校验仪通过HART通信功能的深度集成、多维度硬件防护设计与全流程数据管理体系，构建了适配智能工业运维的校准解决方案。其HART通信能力打破了传统校准工具对专用设备的依赖，硬件防护设计确保了复杂环境下的可靠性，数据管理功能则实现了校准工作的信息化与可追溯。从化工企业的智能变送器校准到电力行业的强电磁环境作业，福禄克709回路校验仪均能以精准、稳定的性能满足现场需求。作为连接传统回路校准与智能仪表运维的关键工具，福禄克709回路校验仪不仅提升了作业效率，更助力企业构建标准化的仪表管理体系，在工业自动化运维中具有重要的实用意义。​
