TEK-D20K电子万能试验机作为多材料力学性能测试的核心设备，广泛应用于航天航空、石油化工、建筑工程等领域，可完成拉伸、压缩、弯曲等多项试验。其测试精度与稳定性直接影响材料分析结果的可信度，而这一优势源于严谨的硬件系统设计。TEK-D20K以GB/T16491-2008、ISO等标准为研发依据，通过高刚性结构、精密测量组件与灵活扩展配置的有机结合，实现宽范围、高精度的力学测试。本文从主机结构、测量装置、扩展适配三个维度，解析TEK-D20K电子万能试验机硬件系统对测试精度的支撑机制，为行业应用提供技术参考。​



TEK-D20K电子万能试验机的主机结构是保障测试稳定性的核心。其采用20K级高强度结构碳钢打造的自润滑导向光杠固定上横梁及工作台，该材质含碳量0.16-0.24%，具有良好的抗拉强度与刚性，配合整体焊接工艺形成高刚性门式框架。这种设计不仅能承受20KN最大试验力带来的负荷，还能通过材料本身的低形变特性确保横梁线性运动的同轴度，经实测横梁运动径向跳动量控制在0.02mm以内，大幅减少因结构形变导致的测量差异。在传动关键部件上，TEK-D20K选用亿孚高精度预加载滚珠丝杠，丝杠导程精度达C3级，配合SKF重载轴承实现长期零间隙运行，丝母两端的双唇防尘密封圈采用DK®工程塑料材质，该材料具有优异的耐磨性与抗化学腐蚀性，可有效避免灰尘杂质侵入，使丝杠维护周期延长至8000小时以上，同时保障测试重复性误差低于0.3%。​

动力传动系统的设计同样凸显TEK-D20K的精度追求。设备搭载松下交流伺服电机MHME750W与松下伺服驱动器MFDHTA464，电机额定转速3000rpm，torque常数0.47N・m/A，配合赛威行星减速机（减速比1:50）与三星HTD同步齿型带（齿距5mm），形成三级减速传动链路。这种配置带来良好的力/速度特性，通过驱动器的16位D/A转换模块实现速度的平滑调节，使传动系统运行平稳且噪音控制在55dB以下，速度示值相对误差控制在±0.20%以内，可满足金属材料0.001mm/min的低速加载与非金属材料500mm/min的高速拉伸需求。符合JB/T6146-2007《电子万能试验机》标准中对结构稳定性的要求，框架刚度实测值达150N/μm，让TEK-D20K在长期高频使用中仍能维持结构稳定性。​


试验力与位移的精准测量是TEK-D20K电子万能试验机的技术亮点。在试验力测量方面，TEK-D20K配备美国传力（Transcell）BAB系列高稳定性应变式力量传感器，该传感器采用全桥应变片组设计，非线性误差≤±0.02%FS，搭配设备内置的24位高精度A/D转换器与信号调理模块，形成高稳定测量系统。通过分段标定技术，实现0.4%~100%FS的宽范围测量，试验力示值误差控制在±0.5%以内，分辨率最高可达1/500000且全程不变。多个传感器的自动切换功能通过继电器阵列实现无扰动切换，切换响应时间＜10ms，让TEK-D20K能适配从5N微小载荷到20KN最大试验力的测试需求，这与行业内对传感器“量程覆盖与精度平衡”的技术要求高度契合。​

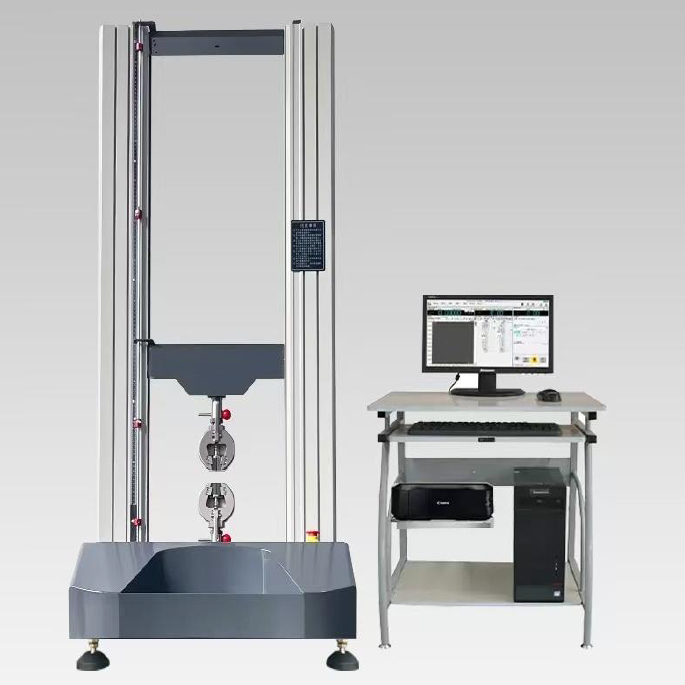

TEK-D20K电子万能试验机

位移测量装置则采用欧姆龙E6C2-CWZ6C光电编码器，每转脉冲数1024线，通过丝杠导程换算后位移分辨率达0.05μm，示值误差在±0.5%以内。为进一步提升测量可靠性，TEK-D20K采用双编码器冗余设计，主编码器实时采集位移数据，副编码器进行同步校验，当两者数据偏差超过0.1μm时自动触发校准程序。这种高精度测量能力可捕捉试件微小形变，为ReH（上屈服强度）、Rp0.2（规定非比例延伸强度）等关键参数的自动计算提供数据支撑。值得注意的是，TEK-D20K的变形分辨率达最大变形的1/300000，结合应变控制功能（应变速率范围0.0001~0.1/s），能满足金属材料屈服强度、非金属材料弹性模量等精细参数的测试需求，符合JJG475-2008《电子式万能试验机》计量检定规程对测量精度的要求。​

数据处理系统的优化进一步保障测量准确性。TEK-D20K采用分布式数据采集架构，测量模块与主控单元通过CAN总线通信，传输速率达1Mbps，数据更新频率1000Hz，可实时捕获试验过程中的力-位移-时间曲线突变点。针对电磁干扰问题，设备采用差分放大技术与金属屏蔽外壳，在工业环境下的信号信噪比≥80dB，确保微小信号的有效识别，这一设计与系统集成中“异构组件协同抗干扰”的技术原理相契合。​


TEK-D20K电子万能试验机的扩展能力进一步拓宽其应用边界。设备支持订制加长、加宽试验空间，上下1000mm、左右400mm的标准试验空间可通过模块化设计扩展至上下1500mm、左右600mm，满足大型建筑构件、复合材料层合板等试件的测试需求。针对特殊环境测试，TEK-D20K可增配高低温环境试验箱，采用液氮制冷与电阻加热双模式，模拟-196℃~600℃的温度范围（参考多物理场耦合测试标准），温度控制精度±0.5℃，配合湿度控制模块（湿度范围10%~95%RH，精度±3%RH）实现湿-力耦合试验，适用于锂电池隔膜、生物组织支架等特殊材料的性能分析。在高温测试场景中，设备通过隔热层设计与气流导向优化，避免试验箱温度波动对主机结构精度的影响，实测框架温度变化≤2℃/h。​

在专用测试装置方面，TEK-D20K可搭载全自动引伸计、大变形测量装置与环刚度测量装置。以环刚度测试为例，扩展配置后设备能按照GB/T9647-2021《塑料管材环刚度的测定》标准完成φ20~φ800mm塑料管材的力学性能测试，通过高精度位移传感器与试验力传感器的协同采集，实现环刚度计算误差≤±1%。针对化学纤维测试场景，TEK-D20K可适配GB/T14344-2008《化学纤维长丝拉伸性能试验方法》，配备0.001cN/dtex级预张力加载系统与250mm标准试样夹持装置，伸长率测量分辨率达0.1%，满足涤纶、锦纶等长丝材料的拉伸性能测试需求。可拆卸式标准连接头采用ISO标准接口，支持楔形拉伸夹具、压缩夹具、三点弯曲夹具等多种治具更换，平钳口0-6mm的拉伸夹具（适配纺织品、薄膜）与直径100mm的压缩夹具（适配混凝土试块），可分别适配12个以上行业的试件类型，提升设备的场景适配性。​

此外，TEK-D20K支持与实验室信息管理系统（LIMS）对接，通过API接口实现试验数据自动上传、报告生成与溯源管理，符合ISO17025实验室管理标准要求。这种系统集成能力通过中间件技术实现硬件与软件的协同，体现了“集中管理与分布处理结合”的集成架构优势。​

TEK-D20K电子万能试验机的硬件系统通过结构优化、精密组件选型与灵活扩展设计，构建起稳定可靠的测试基础。高刚性碳钢框架与零间隙传动系统保障了加载稳定性，高精度传感器、编码器与抗干扰数据处理模块实现了参数精准捕获，定制化扩展配置与系统集成能力则适配多行业测试需求。这些设计均以GB/T16491、ISO7500-1等国际标准为依据，覆盖塑料、金属、纤维等多类材料的测试场景，使TEK-D20K在材料研发、质量检测等场景中能提供可信数据。对于科研机构与企业而言，TEK-D20K的硬件优势不仅提升了测试效率，更降低了因设备误差导致的分析偏差，成为材料力学测试领域的实用设备选择。
