AMETEK Crystal nVision可视化参考压力记录仪
AMETEK Crystal nVision可视化压力参考压力记录仪。AMETEK Crystal nVision不仅仅是一台新款数据资料记录校验仪，它是压力数据记录仪，压力范围高达15000psi即为100MPa，可记录和显示500,000个点（每秒最多10个读数）交互式实时测量图表。它也是一台现场校验仪，能测量压力数值的时候，同时在高分辨率的屏幕上图形化显示测量数据结果。在电脑上分析数据时，无需停止测试。实时数据能够图形化显示，并具有放大和缩小的能力，可以集中在某个特定的事件，和纵观整个测试的情况。
Crystal nVision创建了具有闪电般快速读取速率的传感器模块，并添加了AMETEK Crystal专有的温度补偿算法。阿美特克设计师保护它们免受粗暴处理、超压和腐蚀性化学品的影响。我们工厂使更改设备中的模块变得容易，因此用户可以切换配置并继续工作。从目前市场上销售的产品来看是业界首款参考记录仪，与压力测试仪一样准确。比海图记录仪更便携小巧，并且坚固耐用，可在海上石油平台上全年使用。目前vision暂时没有完全一模一样的产品，模块是完整的和独立的，每个模块包含专门的信号器调节器和微控制器。模块可以安装在机座两个隔间中任任意一个或者同时安装在两个隔间中。模块可以被拆除，调换，甚至不用nVision主机，底座即可校准。这样的功能设计超越任何一款同类压力记录型的仪器仪表！
这台nVision压力记录仪因其最佳功能而得名。在测试期间或之后，nVision会绘制您最新记录的图表LCD屏幕上的数据。放大、平移和下载数据，即使在录制时也是如此。使用CrystalControl 的 DataViewer用于准备您的报告并导出到防篡改数字记录。nVision记录仪可以完成许多其他工具的工作。每天随身携带，或将其留在现场可达60天。
AMETEK Crystal nVision特性
● 精度为读数的0.025%
● nvision的模块均完整独立。每个模块包含专门的信号调节器和微控制器。
● 模块可以拆除和调换，并且不带底座就能校准。
● 在20C到50℃范围内，提供完全的温度补偿。
● ATEX/1ECEx本质安全
● 可以最高每秒10次的速率进行读数，在两个传感器模块上同时记录和显示500 000个测试点的数据
● IP67（外壳浸水1米深并且保持长达30分钟）
● 使用Crystal独创的新颖的CPF密封连接系统
● 测量的互动实时图形
● 实时检测事件（峰值）或者趋向（泄漏）。
AMETEK Crystal nVision这是一种非常精确的现场压力校验仪，在一个大型的[255x160像素]-背光照明的显示屏上，以图形化方式记录和显示数掘。根据用户所选用的模块，也能测量和记豪温度-电压和电流。
nVision赋予用户在显示屏上审核数据的能力，而无需配备电脑。在单个屏幕上比较压力和温度，用于泄磊和静态测试。或者使用上下滚动和缩放特性，观察压力安全阀的重复性和高速性能（且精确度是前所未有的）。

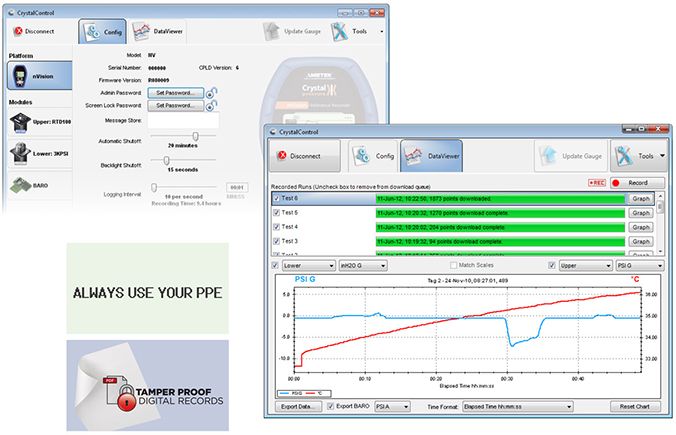

与此同时，用户可通过一台电脑，一根USB电缆和Crystal Control软件（随机，无须额外付费），监测数据和下载一个正在进行的测试数据，而无需中断当前本次的测试记录！可以查看任何当前和以前所存储在机器内的记录的数掘，以及/或者保存数据作为测试的永久记录。Crystal Control软件包括几个Excel电子数据报表格式，或者设计你自己的报表格式。测试报告从来没有这样方便、快捷和更精确！nvision给用户不一样的测试体验！
技术指标：-20℃至50℃（-4华氏度至122华氏度）注1：压力传威器必须置零，以取得额定的技术指标。注2：所有模块的精度在整个工作范围内不会变化。
储存温度范围：-40℃至75℃（-40华氏度至167华氏度）
湿度范围：<95%RH，非冷凝
IP防水级别达到IP67，（沉浸一米的深度可长达30分钟）符合ISO60529标准。
证书
●EX证书： ll 1GEx ia lIB T4 Ga SIRAO9ATEX2008X
●IECEx证书： ll 1 G Ex ia lBT4 Ga IECEx SIR 09.0053x
等级取决于所使用的电池型号。详细信息参阅第四页电源部分的被认可的电池。
每台AMETEK Crystal nVision包含的所有标准配件
●软质携带箱：经久耐用，填充箱内有分开的袋子置放用户的nVision和附件（零件编号4087）
●保护罩：防震保护，低硬度，防Skydrol特种液压润滑油（零件编号3985 ）
●校验证书：多点湿度，由我们经A2LA认可的校准实验室颁发认可报告
●CrystalControl软件：软件包含在nVision中CrystalControl软件内。通讯·组态·数据记录和更新用户的nVision产品，组态用户的产品，使得配置符合用户的需求。数据记录所有读数，用于显示，分析和存裆用途。
●USB A至迷你型USB B的电缆：用6'[1.8米]电缆连接到用户的nVision（零件编号3951）（备注：警告：在危险区域不要使用USB接口（Um=6v ））
●附件/替换件
4087：软质携带箱；经久耐用，填充箱内有分开的袋子置放用户的nVision和附件
3985：保护罩；蓝色，防Skydrol特种液压工作油
3951：6'[1.8m]USB-A至迷你型USBOB的电缆,用于nV基座★★
3952：测试导线；两根6'[1.8米]2mm香蕉插头测试导线,带多用途的夹子
3953：热电阻连接件：一个IP67终端连接件(不包括热电阻)
★★警告：在危险区域不要使用USB接口( Um=6V)
USB：迷你型USB B
抗冲击注模外壳：与一般工业流体兼容，包括Skydrol特种森压蒋滑油
显示屏：255160像素图形显示。带背光照明显示，显示速率用户可自行选择设置，最高为每秒10个读数。
重量： 680g （ 1.5lbs）包插一个PM模块和一个RTD100模块。一个4节AA电块和一个保护罩。
尺寸：178mm（ 7.0'） H x 110mm x （4.3'）W x 58mm （ 2.3”）D
M4 x 0.7[8mm （ 0.30”J]深的螺纹安装位置（4孔）
压力测量：见压力测量、零件编号和零件编号表中的测量单位/分辨率

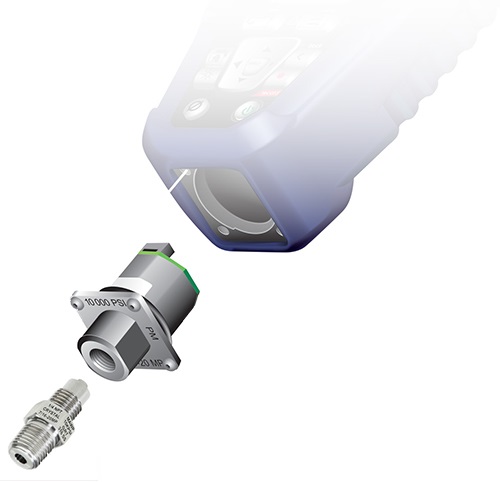

见压力测量、零件编号和零件编号表中的测量单位/分辨率所有技术指标均为“读数”精度，以获得最佳的压力测量。使用Crystal新颖的压力连连接件（CPF）系统，可把HIP和Autoclave工程的1/4”中压连接件连接到nVision。
精度
● 测量范围的30%至100%：读数的±0.025%，读数的+0.05%，或读数的+0 1%（参阅旁页的压力测量，零件编号和测量单位/分辨率列表·Fitting interfaces with the Crystal Pressure Fittings与Crystal压力连接件（CPF）系统的连接接口：用手拧紧固连接件，可以在D20°C至50℃范围内达到10，000psi安全系数为4.1·也可以用扳手紧固连接件到非CPF的中压连接件·适配件和管路系统：HIPLM4和LF4系列，Autoclave MAM4，SF250CS和SF250CX系列。）
● 测量范围的0至30%：满量程的+0.0075%，满量程的+0.015%，或者满量程的±0.03%
● 介质兼容性：与316不锈钢兼容的液体和气体
● 连接：Crystal CPF系统：中压内螺纹（MPF）（1/4”中压管路系统，带7/16 20螺纹·O型圈材料：氟胶90）
AMETEK Crystal nVision可视化参考压力记录仪压力测量和测量单位/分辨率
不同精度等级与不同的单位的参数表
| 读数的0.025% | PSI | bar | kPa/MPa | kg/m2 |
过载 压力 |
PSI | kg/cm2 | inHg | inH 20* | mmHg | mmH20 | kPa | bar | mbar | MPa |
| 30PSI | 3.0x | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 1 | 0.01 | 0.0001 | 0.1 | |||||
| 3BAR | 3.0x | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 1 | 0.01 | 0.0001 | 0.1 | |||||
| 300KPA | 3.0x | 0.01 | 0.0001 | 0.1 | |||||||||||
| 3KG | 3.0x | 0.001 | 0.001 | 0.001 | 0.01 | 0.01 | 1 | 0.01 | 0.0001 | 0.1 | |||||
| 100PSI | 2.0x | 0.001 | 0.0001 | 0.01 | 0.1 | 0.1 | 1 | 0.01 | 0.0001 | 0.1 | 0.00001 | ||||
| 10BAR | 2.0x | 0.001 | 0.0001 | 0.01 | 0.1 | 0.1 | 1 | 0.01 | 0.0001 | 0.1 | 0.00001 | ||||
| 1MPA | 2.0x | 0.01 | 0.0001 | 0.1 | 0.00001 | ||||||||||
| 10KG | 2.0x | 0.001 | 0.0001 | 0.01 | 0.1 | 0.1 | 1 | 0.01 | 0.0001 | 0.1 | 0.00001 | ||||
| 300PSI | 2.0x | 0.01 | 0.001 | 0.01 | 0.1 | 0.1 | 0.1 | 0.001 | 1 | 0.0001 | |||||
| 30BAR | 2.0x | 0.01 | 0.001 | 0.01 | 0.1 | 0.1 | 0.1 | 0.001 | 1 | 0.0001 | |||||
| 3MPA | 2.0x | 0.1 | 0.001 | 1 | 0.0001 | ||||||||||
| 30KG | 2.0x | 0.01 | 0.001 | 0.01 | 0.1 | 0.1 | 0.1 | 0.001 | 1 | 0.0001 | |||||
| 读数的0.05% | 1KPSI | 2.0x | 0.1 | 0.001 | 0.1 | 0.1 | 0.001 | 0.0001 | |||||||
| 100BAR | 2.0x | 0.1 | 0.001 | 0.1 | 0.1 | 0.001 | 0.0001 | ||||||||
| 10MPA | 2.0x | 0.1 | 0.001 | 0.0001 | |||||||||||
| 100KG | 2.0x | 0.1 | 0.001 | 0.1 | 0.1 | 0.001 | 0.0001 | ||||||||
| 3KPSI | 1.5x | 0.1 | 0.01 | 0.1 | 1 | 0.01 | 0.001 | ||||||||
| 300BAR | 1.5x | 0.1 | 0.01 | 0.1 | 1 | 0.01 | 0.001 | ||||||||
| 30MPA | 1.5x | 1 | 0.01 | 0.001 | |||||||||||
| 300KG | 1.5x | 0.1 | 0.01 | 0.1 | 1 | 0.01 | 0.001 | ||||||||
| 读数的0.1% | 10KPSI | 1.5x | 1 | 0.01 | 1 | 0.01 | 0.001 | ||||||||
| 700BAR | 1.5x | 1 | 0.01 | 1 | 0.01 | 0.001 | |||||||||
| 70MPA | 1.5x | 1 | 0.01 | 0.001 | |||||||||||
| 700KG | 1.5x | 1 | 0.01 | 1 | 0.01 | 0.001 | |||||||||
AMETEK Crystal nVision电流和电压模块
电流和电压测量： mAN模块（零件编号： MA20 )；拟使用于4-20mA回路测量。此模块也能用于测量供电电压；有一个辅助的固定输出，可以用来切换“开后/闭合”测试。每个MA20模块配有一根超柔韧的硅酮测试导线(零件编号3952)。
输入mA(电流)
量程：3- 25 mA
分辨率：0.001 mA
精度：读数的±0.015% + 0.002 mA
直接阻抗：15Ω
HART阻抗：<265Ω
输入电压
量程：0-30 VDC
分辨率：0.001 VDC
精度：读数的±0.015%+0.002 VDC
输入阻抗：≥1 MΩ
切换检测
状态：开后&关闭测试
警告：ATEX和IECEx认证不允许在危险区域内同时安装两个MA20模梦
AMETEK Crystal nVision温度
温度测量：热电阻模块（零件编号：RTD100 ) ：
校准用于Pt100 RTD/PRT(在0°C铂阻温度检测仪为100欧姆)传感器，符合美国，欧洲或者实验室标准DIN/IEC60751(或IEC751)的校准曲线。不带热电阻，但是每个RTD100模块带有零件编号为3953的热电阻连接件。
输入电阻
量程：0-400欧姆，对于使用100欧姆的热电阻·
分辨率：0.01Ω
精度：读数的±0.015%+ 0.02Ω
显示：°C， K，°F，R，Ω
电阻温度系数：0.003850 Ω/Ω/°C (IEC 60751)，0.003911Ω/Ω/°C(美国工业标准)，0.003926 Ω/Ω/°C
接线：2-，3-，4-线支持（M8连接电缆或者终端块·可连接2-，3-或4-线的热电阻）
AMETEK Crystal nVision电源
基座电源：电池块：
AA电池模块（零件编号∶4AA )：用户可以使用四节AA型（ LR6)的电池；非充电式，估计寿命200小时以上
注：基座可以由迷你型USB连接器供电
警告：不要在危险区域使用USB接口
被认可的电池表
被认可的电池类型：Rayovac Max Plus 815，Ta=-20C to +50°C，标记：Ex lalIB T4 Ga
被认可的电池类型：Duracell MN1500，Ta=-20c to+45°C，标记：Ex lalIB T4 Ga
被认可的电池类型：Energizer E91,EN91，Ta=-20C to +50°C，标记：Ex ia lB T3 Ga
被认可的电池类型：DuracelI MN1500，Ta=-20C to +50°C，标记：Ex ia lB T3 Ga
必须在安全区域替换电池，电池必须是经认可的型号
nVision零件编号订货系统︰
举例：nVision零件编号订货型号是由订货主机是由NV+4AA+上基座模块+下基座模块=型号如NV-4AA-RTD100-100MPA（举例子，打比方）
注意：订购带单个模块的nVisionv，键入BNKPLT (盖板)，选择上基座模块和下基座模块任意之一即可。订购安装上下两个MA20模块，因为没有取得ATEX和IECEx方案证书，所以不推荐在危险区域采用两个模块的安装方式·。
如需要帮助，请联系深圳市银飞电子科技有限公司的专业工作人员，给用户一对一咨询服务吧。
