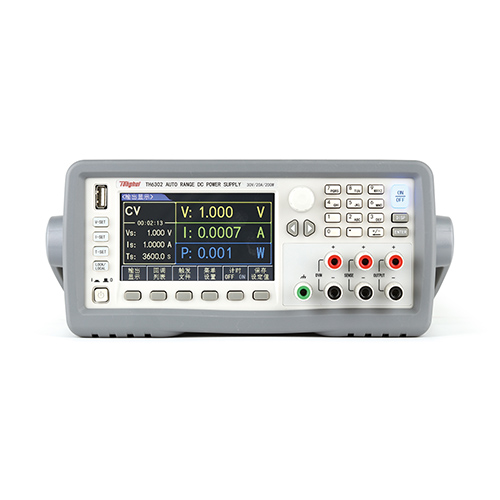

TH6302宽范围可编程线性直流电源

TH6302宽范围可编程线性直流电源。直流电源的装置系统,可以维持稳恒电压和电流,电流流向始终不变正极到负极,可以进行能量转换为电能供给电路,维持电流稳定。将直流电源串联使用时可以得到较高的直流电压,通信电源的可靠性是通信系统安全运行的重要保证。可以将等电动势的直流电源并联使用,这时总电动势即为单个电源的电动势,总内阻为各电源内电阻的并联值。直流电源系统在工作时,一般情况是使用市电,把交流转换成直流,应用在发电厂和变电站等。
TH6302

TH6302宽范围可编程线性直流电源特点

  • 额定输出: 0- -30V /0-20A (200w)
  • 线性设计,宽范围输出
  • 电压测试功能
  • 高精度、高稳定性、低涟波、低噪声
  • 1/2 2U超小体积,前后面板输出、采样端与DVM
  • 简洁的系统设置 、中英文操作界面
  • 24位色4.3寸TFT LCD, 分辨率: 480 x272
  • 强大编程能力,100组设置状态记忆保存和调用
  • 10个触发文件, 每个文件100个测试序列,可进行列表设置和步进输出,以及编程循环输出
  • 定时输出:时间(0.199999.9s)
  • 旋钮和数字键盘设置电压、电流、输出时间
  • 面板功能按键背光显示
  • 远端测量功能,补偿线.上压降
  • 拷屏功能
  • 过电压、过电流保护、智能温控风扇
  • 支持标准SCPI和MODBUS通讯协议
  • 通过计 算机软件监控,通过u盘升级仪器固件

TH6302宽范围可编程线性直流电源

参数

TH6301

TH6302

TH6303

TH6304

TH6312

TH6313

TH6314

TH6323

TH6324

额定输出

电压

20V

30V

60V

120V

30V

60V

120V

60V

120V

电流

30A

20A

10A

5A

30A

15A

6A

25A

10A

功率

200W

200W

200W

200W

360W

360W

360W

600W

600W

负载调节率≤

电压

0.01%+20mV

0.01%+25mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

电源调节率≤

电压

0.01%+20mV

0.01%+ 20mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

设定值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

回读值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

设定精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

回读精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

纹波和噪声(20Hz20MHz)≤

差模电压

≤15mVpp

≤15mVpp

≤8mVp-p

≤30mVp-p

≤15mVpp

≤15mVp-p

≤20mVpp

≤20mVp-p

≤50mVp-p

差模电流

≤10mArms

≤10mArms

≤6mArms

≤6mArms

≤12mArms

≤8mArms

≤12mArms

≤15mArms

≤15mArms

上升时间≤

10%-90%

≤100mS

≤100mS

≤150mS

≤200mS

≤100mS

≤200mS

≤150mS

≤150mS

≤150mS

下降时间≤

90%-10%

≤2S

≤2S

≤2S

≤3.5S

≤2S

≤2S

≤3.5S

≤2S

≤3.5S

DVM

显示精度

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

显示分辨率

1mV

输入电压范围

20V

30V

60V

120V

30V

60V

120V

60V

120V

存储

10组触发输出,每组100个步骤,100组设定记忆

注:当测试端输出电流大于10A时,不能使用带香蕉插头的测试线测试,请使用带Y型或O型冷接线端子的测试线进行测试;也可以选用机箱后面板测试端进行测试。

标配
配件名称 型号
两端测试线 TH26004C
选配
配件名称 型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
