TH901绕线元件综合测试系统

TH901绕线元件综合测试系统。在电子电路测试,电感线圈的作用在于交流有限电流,与电阻器或电容器可以形成高通或低通滤波器、移相电路和谐振电路,变压器可以进行交流耦合、电压变换、电流变换和阻抗变换。交流电是正电流和负电流,因此磁场也会发生变化。由于从正(负)到负(正)的时间很短,假设正电势首先持续上升,则电感器周围的磁场持续增加,并在顶部达到很大值。此时,潜力开始下降。由于周围存在磁场,此时电感器将周围磁场转换为电能,以便电能可以维持一段时间,反之亦然,从而防止交流电通过。电感此时会把周围的磁场转换为电能,使电能能维持一段时间,反之一样,从而就阻止了交流电的通过。

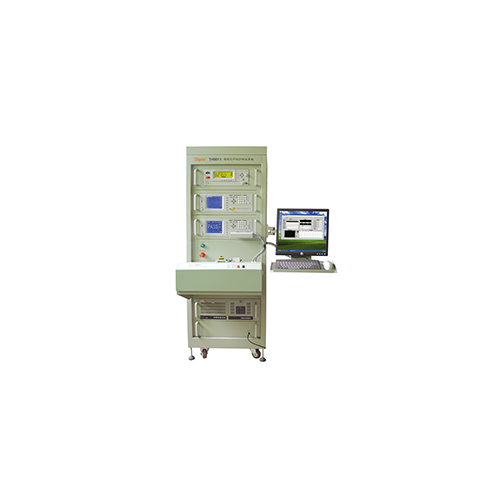

TH901

TH901型绕线元件综合测试系统是一套高精度,高自动化,高效率的测试系统

多功能

该系统可以测试圈数(Turn),圈数比,电压比,漏感(LK),电感(Ls),品质因数(Q),电容(Cx),阻抗(Z),交流电阻(ACR),直流电阻(DCR) ,引脚短路(PS) ,平衡(BL)等低压参数。也可以进行交流耐压,直流耐压,绝缘电阻,线圈脉冲等高压参数的测试。

高效率

该系统可以自动从低压参数测试切换到高压参数测试,所以参数可以一次性测试完成,大大的提高测试效率

数据库

该系统将测试数据自动记录到数据库中,数据的记录更加快捷可靠,数据的保存更方便,数据的安全得到保障

统计功能

该系统加入了各种统计功能,可以统计数据的合格率,CPK值,可以绘制控制图,分布图等表图

高自动化

该系统能够自动切换高低压参数的测试,测试数据自动保存到数据库,对测试数据自动进行统计分析。
不但可以测试低压参数,安规参数,线圈脉冲参数,而且能搞自动保存测试数据,自动对测试数据进行分析。
仪器在使用前,需准备符合0.2MPa-0.7MPa电瓷阀需要的气源和220V/16A插座。

TH901型绕线元件综合测试系统应用

低压参数测试
Items 范围
测试频率 20Hz~200kHz
L, Lk 0.01nH~99.9999kH
C 0.00001pF~9.99999F
R, X, Z, DCR, ACR 0.01mΩ~99.9999MΩ
Y, B, G 0.01nS~99.9999S
D 0.00001~99999.9
Q 0.01~99999.9
θ Deg – 179.999o~179.999oRad – 3.14159~3.14159
Turns Ratio 1:0.01 – 100:1
耐压绝缘测试
功能 输出电压 测试范围 测试精度
交流耐压 500VAC~2500VAC(邻Pin间)50VAC~5000VAC(隔Pin间) 1μA~30mA ±(2%读数+5个字)
直流耐压 50VDC~3500VDC(邻Pin间)50VDC~6000VDC(隔Pin间) 0.1μA~10mA ±(2%读数+5个字)
绝缘电阻 50VDC~1000VDC 0.1MΩ~50GΩ ±(15%读数+5个字)
线圈脉冲测试
输出电压 500V~5000V,100V步进,5% ±25V
电感量测试范围 >20μH
波形采样 采样率:40MSPS/25ns,20MSPS/50ns10MSPS/100ns,5MSPS/200ns,2.5MSPS/400ns,1.25MSPS/800ns,625kSPS/1.6μs,312kSPS/3.2μs分辨率:8bits采样点:960bytes
