SECULIFE ST PRO针对医疗设备、家用电器和机电设备的全方位保护导体接地电阻测试方案

GMC-I品牌SECULIFE ST PRO针对医疗设备、家用电器和机电设备的全方位保护导体接地电阻测试方案。保护接地,是为防止电气装置的金属外壳、配电装置的构架等带电危及人身和设备安全而进行的接地。所谓保护接地就是将正常情况下不带电,而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分)用导线与接地体可靠连接起来的一种保护接线方式。
SECULIFE ST PRO

以下针对医疗设备和家用电器的安规标准,都规定了保护导体接地电阻测试要求:

■GB 9706.1-2020  医用电气设备 第1部分:基本安全和基本性能的通用要求
■ YY/T 0841-2011 医用电气设备 医用电气设备周期性测试和修理后测试
■ GB 4706.1-2005 家用和类似用途电器的安全 第1部分:通用要求
■ IEC60601-1-2012 医用电气设备 靠前部分:安全通用要求和基本准则
■ IEC 62353-2007医疗电气设备.医疗电气设备的循环试验和维修后试验
■ IEC60335-1 家用和类似用途电器的安全靠前部分:通用要求

其中GB 9706.1-2020和IEC60601-1-2012医用电气设备(ME)安规标准,规定了ME设备的保护接地、功能接地和电位均衡的测试要求:

■永久性安装的ME设备,保护接地端子与任何己保护接地部件之间的电阻不应超过100 mΩ。
■带有器具输入插座的ME 设备,在器具输入插座中的保护接地脚与任何已保护接地部件之间的阻抗,不应超过100mΩ。
■带有不可拆卸电源软电线的ME 设备或系统,电源插头接地点和ME 设备或系统所有可触及导电部分之间的电阻不超过200mΩ。
■对于可拆卸电源软电线的ME 设备或系统,电源输入插口中保护接地点和所有可触及导电部分之间的电阻不超过200mΩ。
德国GMC-I集团第四代综合医疗电气安规测试仪SECULIFE ST PRO,具备保护导体接地电阻测试、绝缘电阻测量、医疗泄露电流测量和功能测试等多种功能,适用于上述相关标准的测试。针对保护导体接地电阻测试功能,SECULIFE ST PRO提供了多达六种测试方式,可轻松应对现场各种复杂的情况。
测试电流:+200 mA DC、-200 mA DC、±200 mA (DC)、200 mA (AC)(频率可调50, 60, 110, 150, 200 Hz)、10 A (AC)(可选)、25 A (AC)(可选)

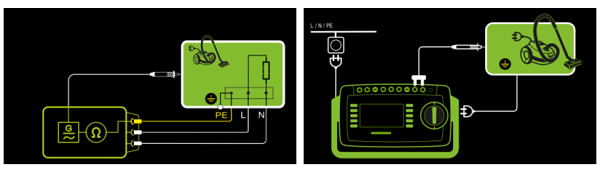

(1)CLASS I类设备保护导体电阻RPE:
SECULIFE ST PRO
测试方法:PE(TS)-P1 @200mA / 10A / 25A
通过使用测试探针P1接触外壳,测量电源插头处的接地触点PE(TS)和连接到外壳的接地触点之间的保护导体电阻。

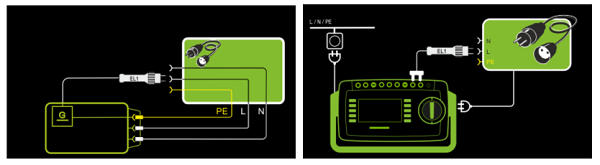

(2)用 EL1 测量CLASS I类设备单相延长线的保护导体接地电阻RPE:
SECULIFE ST PRO
测试方法:PE(TS)-P1(EL1) @200mA / 10A / 25A
通过使用测试适配探头P1(EL1)连接延长线插座,延长线插头到测试插座PE(TS)
EL1测试连接探头:
SECULIFE ST PRO

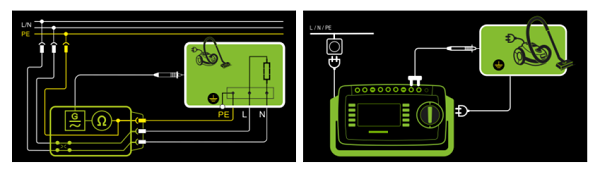

(3)CLASS I类设备保护导体电阻RPE:
SECULIFE ST PRO
特殊应用情况:测试插座的线路电压(用于测试 PRCD)
测试方法:PE(TS)-P1 @200mA
通过使用测试探针P1接触外壳,测量电源插头处的接地触点PE(TS)和连接到外壳的接地触点之间的保护导体电阻。

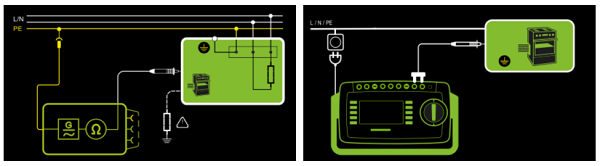

(4)CLASS I类电源固定连接设备的保护导体电阻RPE:
SECULIFE ST PRO
测试方法:PE(市电)-P1 @200mA / 10A
对于电源固定连接的DUT被测设备,可通过测试探针 P1 接触外壳来测量网电源接地触点PE(市电)和连接到外壳的接地触点之间的保护导体电阻。

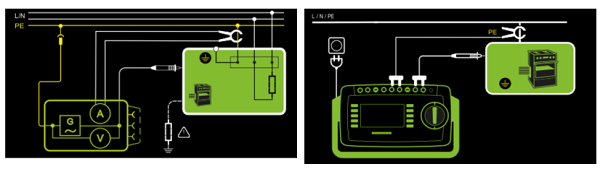

(5)用电流钳辅助测量CLASS I类电源固定连接设备的保护导体电阻RPE:
SECULIFE ST PRO
测试方法:PE(市电)-P1电流钳 @ 10A / 25A(取决于电流钳)
对于电源固定连接的DUT被测设备,将电流钳套在网电源保护导体PE上,并用测试探针 P1 接触外壳,电流钳测量测试电流。

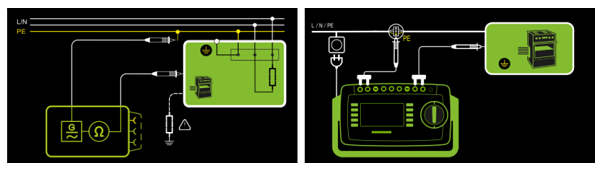

(6)用两极探头测量CLASS I类电源固定连接设备的保护导体电阻RPE:
SECULIFE ST PRO
测试方法:P1-P2 @200mA / 10A / 25A
测试探针 P1 接触外壳,二个测试探针P2接触网电源连接处的PE,而不是通过测试仪器的电源插头。

综合医疗电气安规测试仪SECULIFE ST PRO测量的电阻

■ 四线法测量保障测试准确,线阻补偿功能进一步消除误差
■ 在外壳的每个外露导电部分与电源和设备插头的接地触点(如果使用可拆卸电源连接器电缆)或永久安装设备的保护导体端子之间的电阻
■ 在电源插头的接地触点和设备插头的接地触点之间,用于设备连接器电缆的电阻
■ 电源插头的接地触点和延长线耦合插座的接地触点之间的电阻
文章来源于综合医疗电气安规测试仪SECULIFE ST PRO
