同惠TH2853系列射频LCR测试仪覆盖1MHz-5GHz测试频段，搭载高速射频IV测量法，支持点测/列表/曲线扫描，适配无源元件、半导体、PCB线缆阻抗检测，提供多通讯接口与标准化分选功能，满足产线质检、实验室研发高频LCR参数测量需求。

射频元件高频阻抗参数检测是无线通信、半导体、磁性材料研发生产环节的核心测试工序，市面多数国产LCR设备高频上限不足、精度偏差大，进口设备采购与运维成本偏高，成为企业选型核心痛点。同惠电子推出TH2853系列射频LCR测试仪，依托三十余年阻抗测试技术沉淀，实现1MHz至5GHz全频段标准化LCR参数测量，搭配标准化人机交互界面、多通道扫描与多档位元件分选能力，兼顾实验室样品验证与自动化产线批量检测需求。TH2853采用成熟射频IV测量架构，简化高频校准流程，降低操作人员使用门槛，同时配备全规格外设通讯接口，可无缝对接自动化分选设备，为射频元器件、介质磁性材料、半导体芯片提供高一致性、高性价比的国产高频测试方案。

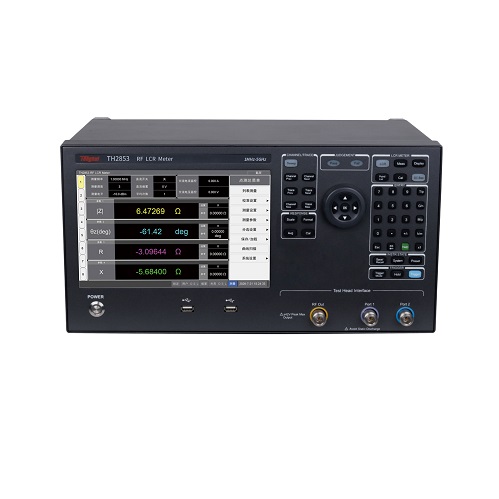

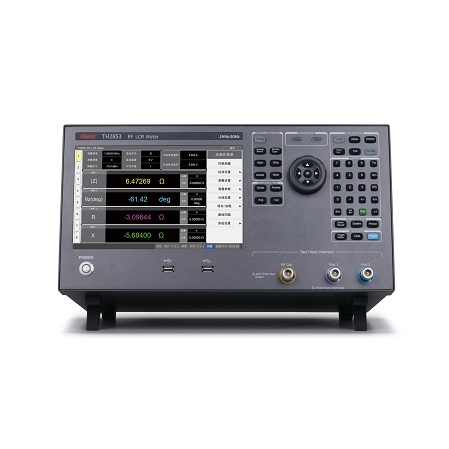

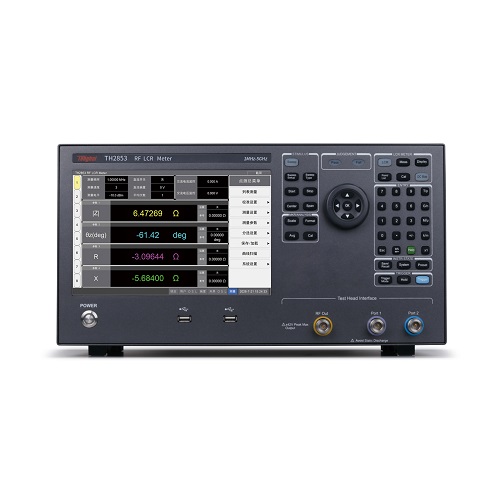

产品简介

核心定位

TH2853系列射频LCR测试仪是面向通用高频阻抗测量场景的经济型射频LCR检测设备，区别于功能全面的TH2852射频阻抗分析仪，产品聚焦标准化LCR基础参数采集，保留1MHz~5GHz完整测试频段，精简高阶材料分析、史密斯圆图等专业研发功能，主打实验室常规检测、元器件产线批量分选、来料质检等标准化测试场景。

适用行业

无线通信5G/射频器件制造、汽车毫米波雷达电子、半导体分立器件、NFC/RFID线圈、磁性介质材料加工、PCB印制线路、晶振压电元件、线缆连接器生产检测行业。

核心基础优势

全频段覆盖：5种子型号覆盖500MHz~5GHz多频段需求，企业可按需选型，降低设备采购成本；

标准化测量架构：射频IV测量法，规避高频寄生参数带来的测量偏移，典型基础精度±0.3%；

高速测量效率：五档测量速度可调，最快0.4ms/单点，适配自动化产线高速检测；

全兼容通讯接口：标配RS232、USB、LAN、GPIB、HANDLER自动化接口，对接上位机与分选机；

可视化触控操作：10.1英寸电容触控显示屏，1280*800高清分辨率，操作直观易上手。

产品核心功能与技术原理

核心测量技术原理

TH2853整机采用射频IV同步采样测量法，替代传统交流电桥平衡测试结构。设备同步输出射频激励信号，同步采集被测件两端电压、回路电流信号，通过内置算法实时解算阻抗Z、导纳Y、电感L、电容C、电阻R、品质因数Q、损耗D等核心参数。传统电桥在GHz高频下易受线路寄生电容、电感干扰，需要多次调谐平衡，而射频IV法无需平衡操作，搭配内置自动电气长度校准功能，可适配外置测试头、晶圆探针台、PCB夹具，高频测量一致性大幅提升，操作流程更简化。

三大基础测量模式

单点点测模式：固定单一测试频率，快速读取元件LCR实时参数，适用于来料抽检、单点参数验证；

多频列表扫描模式：自定义1601组频率点位，一次性完成多频点参数采集，批量导出数据用于报表归档；

连续曲线扫描模式：1MHz~5GHz区间自定义起止频率，自动生成参数-频率变化曲线，直观观测器件宽带频率特性。

配套实用功能

元件分选功能：LCR模式支持10档规格分选，曲线扫描模式每条曲线独立设置判定阈值，自动区分良品/不良品；

DC直流偏置激励：0~±40V直流电压、0~±100mA直流电流偏置输出，满足变容二极管、有源半导体C-V特性测试；

多通道图形显示：4通道图形扫描，单通道最多显示4条测量曲线，支持14种分屏布局，对比多批次样品频响差异；

数据存储导出：测量曲线、列表数据本地存储，通过USB、LAN上传至电脑，适配实验室数据归档、产线质量追溯。

详细技术参数表

型号频段划分表

3.2整机通用核心参数

产品核心优势

频段完整且选型灵活多数同价位国产高频LCR最高仅覆盖3GHz，TH2853提供5GHz顶配型号，同时拆分500MHz/1G/2G/3.5G/5G多版本，低频需求客户无需采购全频段机型，有效控制设备投入成本。

高速测量适配自动化产线市面同精度设备单点测量普遍9ms起步，TH2853最快0.4ms完成单次测量，搭配HANDLER自动化接口、独立曲线分选逻辑，适配射频电感、磁珠大批量流水线快速检测，提升产线吞吐效率。

接口全覆盖，兼容多类自动化方案多数经济型射频LCR仅配备USB、LAN基础接口，TH2853标配GPIB、HANDLER工业自动化接口，可直接对接自动化分选机、探针台、上位机测试软件，无需额外加装转接模块，降低产线改造费用。

高频校准流程简化，降低操作门槛搭载自动电气长度校准程序，搭配外置测试头，针对PCB、晶圆、线缆高频测试场景，无需复杂手动补偿，新手经过基础培训即可完成校准操作，减少人为操作带来的数据误差。

统一硬件平台，维护成本更低TH2853全系列共用一套机身硬件结构、配套夹具、上位机软件，企业多频段机型混用场景下，无需采购多套配套配件，配件通用率高，后期备品备件储备成本更低。

配套标准化SCPI指令集设备兼容通用SCPI程控指令，研发人员可快速编写自动化测试脚本，实现多台仪器集群程控测试，适配实验室自动化测试平台搭建。

产品适用场景

无源射频元器件检测

各类贴片电容、功率电感、PCB走线电感、无线充电线圈、NFC/RFID感应线圈、晶振、变压器、压电器件、射频磁珠、连接器阻抗参数批量检测；

半导体元件基础测试

LED驱动芯片寄生参数采集、变容二极管C-VDC直流偏置特性测试、晶体管、集成电路封装寄生阻抗常规验证；

结构与线材组件测试

印制电路板PCB高频阻抗、继电器触点、射频开关、同轴电缆损耗与阻抗一致性检测；

材料基础性能筛查（仅基础LCR参数）

铁氧体磁芯、普通陶瓷介质板材基础损耗、阻抗参数来料筛查（高阶介电/磁导率深度分析需升级TH2852系列选配对应软件夹具）；

产线自动化质检

配合自动分选机完成射频元件出厂分档，曲线扫描自动筛选频响异常产品，用于5G通信、车载雷达元器件批量质量管控。

操作与使用优势

触控可视化操作，学习周期短10.1英寸大尺寸电容触摸屏，中文图形化操作界面，功能分区清晰，点测、扫描、分选功能一键切换，无专业射频测试基础操作人员可快速上手；

多布局图形分屏，数据对比直观4通道曲线同步显示，14种分屏模式自由切换，可同时加载标准样品曲线与待测件曲线，直观对比频响偏差，快速定位不良品；

轻量化数据管理测量数据、扫描曲线可存储至本地U盘，支持CSV通用格式导出，可直接用Excel打开制作质检报表，满足企业质量追溯体系要求；

便携外置测试头适配多工装测试头外置式设计，搭配各类测试夹具、晶圆探针台、PCB治具，可完成台式样品、在线流水线、晶圆片等不同形态样品测量；

参数范围覆盖全规格元件阻抗测量区间120mΩ~60kΩ，可覆盖小阻值功率磁珠到大容值射频电容、高电感线圈全品类元件测量，企业单一设备即可完成全品类元器件检测。

常见问题FAQ

Q1：TH2853与TH2852射频阻抗分析仪核心区别如何选择？

A：TH2853系列射频LCR测试仪仅保留基础点测、列表、曲线扫描功能，无史密斯圆图、等效电路拟合、介电常数/磁导率分析选件，频率分辨率1kHz；适合产线批量质检、常规来料抽检、基础样品验证，采购成本更低。TH2852具备1mHz超高频率分辨率、高阶材料分析、圆图匹配功能，适合射频研发、材料科研、阻抗匹配设计场景。企业仅做标准化元器件分选选择TH2853即可。

Q2：TH2853-500型号是否可以测量5GHz毫米波器件？

A：TH2853-500支持1MHz~5GHz完整频段，可完成5GHz以内射频器件阻抗、LCR参数测量；毫米波高于5GHz频段场景，需结合配套测试治具校准，或根据测试精度需求评估更高规格测试设备。

Q3：设备能否搭配自动化分选机使用？

A：可以。TH2853标配HANDLER工业自动化接口，自带多档位硬件分选输出信号，可直接对接各类元件自动分选设备，搭配曲线独立判定阈值，实现全自动良品筛选。

Q4：DC偏置功能适用于哪些器件测试？

A：0~±40V电压、0~±100mA电流直流偏置，主要用于变容二极管、有源半导体芯片、带直流工作点的射频电感，模拟器件实际工作电压下的阻抗、电容变化特性。

Q5：TH2853测量前是否必须预热30分钟？

A：官方标准操作流程建议开机预热30分钟，仪器内部射频电路达到稳定工作温度，保证±0.3%典型测量精度；短时间快速抽检可缩短预热时间，但高精度检测、数据存档类测试建议完成完整预热流程。

Q6：能否导出测量曲线数据用于离线分析？

A：支持。曲线扫描、列表测量数据可通过USB存储设备导出CSV格式文件，离线使用Excel、Matlab等工具完成二次数据分析、绘图归档。

TH2853系列射频LCR测试仪作为同惠电子高频阻抗测试产品线经济型机型，精准匹配国内射频元器件制造、半导体、无线通信行业标准化测量需求，依托成熟射频IV测量技术实现1MHz至5GHz全频段稳定测量，兼顾测试精度、测量速度与设备采购成本平衡。全系列多频段型号可灵活匹配企业不同测试带宽需求，完善的通讯接口、自动化分选功能适配产线批量质检与实验室常规检测两大核心场景。文章来源于射频LCR测试仪。
