5G毫米波规模化商用、6G太赫兹预研、第三代半导体材料研发进程持续提速，国内射频研发与产线检测长期存在1-5GHz高精度阻抗测试设备依赖海外设备的行业痛点。同惠电子依托三十余年阻抗测试技术积淀，推出同惠TH2852系列射频阻抗分析仪，覆盖1MHz~5GHz完整射频测试频段，采用射频IV直接采样测量架构，规避传统电桥高频寄生误差，为射频器件、介质/磁性材料、通信元器件提供本土化精密测量方案。TH2852兼顾实验室深度研发分析与中试样品验证需求，从测量精度、扫描速度、多维度材料分析功能层面，匹配射频工程师从器件建模到性能验证全流程使用需求，下文从产品定位、功能原理、参数、差异化优势、应用场景、操作体验、售后、常见问题完整解析设备选型与使用要点。

产品简介

核心定位

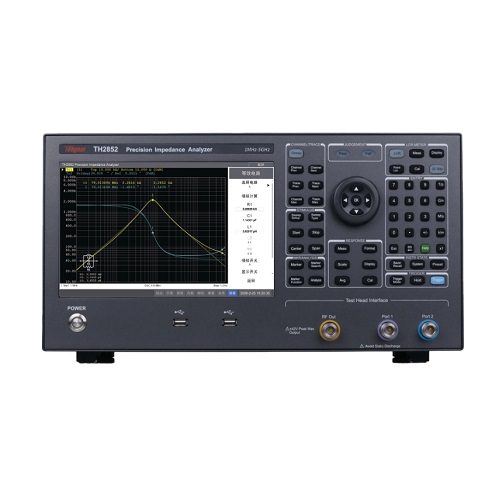

同惠TH2852系列射频阻抗分析仪属于全能型高频射频阻抗分析设备，面向需要深度解析射频器件内在电学特性的研发工程师、材料表征实验室、元器件质量验证部门，定位中高端射频精密测量仪器，区别于基础款TH2853射频LCR测试仪，搭载全套高级材料与电路分析模块，侧重研发级深度测试建模。

适用行业

无线通信（5G/6G射频前端、滤波器、天线）、车载电子（毫米波雷达、高频连接器）、半导体材料（LTCC基板、铁氧体磁材、EMI磁珠）、声表面波器件、晶体谐振器、射频无源元件制造检测。

核心基础优势

频段全覆盖：1MHz-5GHz宽频带，兼容HF至C波段绝大多数射频工程测试；

测量指标均衡：±0.3%典型基础精度、120mΩ~60kΩ宽阻抗量程、0.4ms/点高速扫描；

原生国产射频IV架构，无需平衡校准，抑制高频相位漂移；

模块化扩展功能，可按需选配介电常数、磁导率材料分析套件。

产品核心功能与技术原理

核心测量技术原理

市面传统低频阻抗设备多采用自动平衡电桥架构，进入GHz高频区间后，线缆、夹具寄生电感电容会造成电桥失衡，引入大幅相位误差。TH2852采用射频IV直接采样测量原理：仪器同步输出激励信号，同步采集被测件两端电压、回路电流矢量数据，实时计算阻抗、相位、LCR参数，无需电桥平衡操作，从底层减少高频杂散与寄生参数带来的测量偏移，1MHz~5GHz全频段保持稳定测量一致性。

内置核心功能模块

全频段曲线扫描分析1MHz-5GHz连续扫频，同步输出阻抗、相位、Q值、损耗D随频率变化曲线，屏幕可视化展示器件宽带频率特性，快速定位谐振点、衰减频点，适配滤波器、谐振器件性能诊断。

7种等效电路模型拟合内置4款三参数、3款四参数等效电路模型，覆盖电感、电容、电阻、谐振器、磁珠等主流射频元器件，通过最小二乘法自动拟合器件等效电路参数，替代复杂电磁场仿真快速建立器件SPICE仿真模型，缩短射频电路设计周期。

史密斯圆图射频匹配分析原生集成Smith圆图显示界面，直接呈现不同频率下阻抗轨迹，一站式完成阻抗匹配、驻波比、反射损耗、负载变换计算，射频天线、前端模块匹配调试无需额外软件辅助。

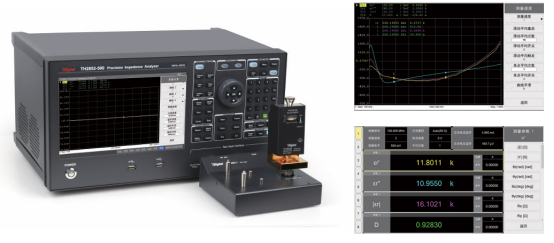

介电常数分析套件：搭配专用测试夹具与分析软件，测量基板、介质薄膜高频介电常数、介质损耗角正切，满足LTCC、微波介质材料研发；

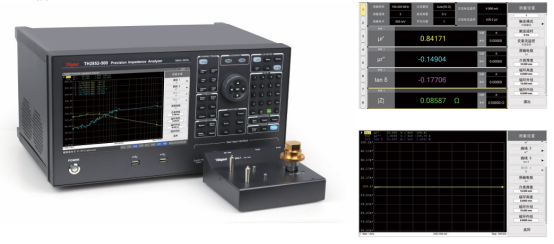

磁导率分析套件：适配射频铁氧体、高频磁芯，测量复数磁导率、磁损耗，用于EMI抑制器件、射频电感材料表征。

多模式测量机制支持单点定点测量、多点列表扫描、宽带连续曲线扫描三种工作模式，兼顾单点参数读取、多频点批量采集、全频段特性测绘三类研发测试需求。

详细技术参数表

产品核心优势

结合TH2852与市面主流1-3GHz进口射频阻抗设备横向对比，梳理差异化实用优势，全部基于实测参数客观表述：

测试频段拓展至5GHz，覆盖更宽射频应用多数同价位进口设备上限仅3GHz，同惠TH2852系列射频阻抗分析仪直达5GHzC波段，满足6G预研、5G毫米波高频器件测试，无需额外采购更高频段测试设备，降低实验室仪器采购成本。

精度与速度双维度优于同频段进口机型基础典型精度±0.3%，优于市面常见±0.45%指标；最快0.4ms/点扫描速度，对比0.9ms/点的进口设备，批量扫频测试效率提升一倍，大批量样品验证、产线中试检测节拍更宽松。

射频IV原生架构，高频测量稳定性更强摒弃传统自动平衡电桥，高频段不存在电桥失衡报错，减少工程师重复校准、调试时间，长时间连续扫频无明显读数漂移。

国产设备配套服务成本更低整机采购、配套夹具、后期维修、软件升级综合成本低于进口设备，首发购机附赠两年1次免费专业校准服务，长期运维开销减少。

模块化选配功能，按需降低初期投入介电常数、磁导率分析为独立选件，仅介质/磁性材料实验室需要采购，纯无源射频元器件研发团队可仅采购主机，控制初次采购预算。

产品适用场景

无线通信研发检测

5G手机射频前端（滤波器、双工器、匹配电感电容）阻抗验证、基站天线调谐匹配测试、6G太赫兹无源器件预研、声表面波/体声波谐振器谐振特性扫描，依托TH2852史密斯圆图与曲线扫描功能完成匹配调试。

车载毫米波电子

24GHz/77GHz车载雷达配套传输线、高频连接器、射频磁珠频率特性测试，评估车载高温环境下元器件阻抗稳定性。

半导体与介质材料实验室

LTCC/HTCC陶瓷基板高频介电损耗测试、微波介质薄膜材料表征、铁氧体磁芯复数磁导率测量、EMI抑制磁珠全频段阻抗衰减曲线测绘。

元器件生产中试质检

射频电感、高频电容、晶体谐振器出厂样品宽带性能抽检，通过多点列表扫描批量记录不同频率下LCR参数，建立元器件质量数据库。

操作与使用优势

人机交互界面直观，降低学习门槛大屏分区显示测量曲线、参数数值、功能设置区，旋钮+实体功能按键组合，无需复杂命令输入，新工程师1小时内可完成基础扫频、校准操作；移动端远程查看数据（LAN接口配套上位机软件）。

标准化OSL校准流程，减少测量误差内置端口开路、短路、负载校准向导，屏幕分步提示校准操作，搭配专用校准件可消除线缆、夹具寄生参数影响，高频测量数据重复性更好。

多格式数据导出，适配研发报告测试曲线、多点参数可导出CSV、图片格式，直接导入仿真软件、办公文档，简化实验报告、项目结题材料整理流程。

软硬件持续免费升级同惠电子定期推送主机固件、上位机软件更新，优化拟合算法、拓展测量辅助功能，已采购TH2852设备用户可免费下载升级，无需额外付费。

PC/移动端双适配数据查看上位机软件兼容Windows系统，同时支持局域网内移动端网页简易查看测量曲线，实验室工位、办公室均可同步调取测试数据。

售后保障与产品资质

购机专属售后政策

全新整机标准质保周期，整机硬件故障提供原厂维修、配件更换服务；

首发购机专属福利：购机起2年内，可享受1次原厂专业整机校准服务，校准报告可用于科研项目、第三方检测溯源；

全国多区域线下技术支持网点，提供上门装机调试、工程师操作培训服务；

终身技术咨询支持，线上客服、技术工程师同步解答测量、夹具选型、功能配置问题。

产品资质与溯源保障

TH2852全系列仪器出厂附带原厂计量校准证书，测量数据符合电子测量行业通用计量标准，实验数据可溯源，满足高校科研、企业产品检测、第三方实验室合规性要求；配套测试夹具、校准件均经过出厂一致性检测。

常见问题FAQ

Q1：同惠TH2852和TH2853两款设备如何选型？

A：同惠TH2852系列射频阻抗分析仪定位研发深度分析，带等效电路、史密斯圆图、可选材料分析功能，适合实验室、材料研发；TH2853射频LCR测试仪为基础款，仅基础LCR参数扫描，操作简单，侧重产线批量快速检测，无高级建模分析功能。

Q2：测量高频器件读数波动大是什么原因？

A：高频测量受寄生、干扰影响明显，优先排查三点：1、仪器预热30分钟再测试；2、完成OSL端口+夹具延伸校准；3、测试环境远离变频器、大功率电源等电磁干扰源，使用屏蔽测试线缆。

Q3：介电常数、磁导率功能是否必须选配？

A：仅研发介质基板、磁性射频材料时需要选购夹具与软件；仅测试常规电感、电容、滤波器等无源射频元件，仅主机即可满足全部测量需求。

Q4：设备校准周期建议多久一次？免费校准如何申领？

A：常规实验室建议每年校准1次，产线高频使用建议6个月校准1次；购机登记设备序列号后，使用满1年可联系销售工程师预约两年内免费校准服务。

Q5：TH2852能否替代矢量网络分析仪做阻抗匹配？

A：针对无源元器件低频至5GHz阻抗、匹配分析场景可替代；若需要传输/反射S参数完整射频链路分析，建议搭配矢量网络分析仪协同使用，TH2852优势在于阻抗、等效电路、材料损耗的高精度定量测量。

同惠TH2852系列射频阻抗分析仪凭借1MHz~5GHz宽频覆盖、±0.3%高精度、高速扫描与完整射频分析功能，补齐国内5GHz频段国产射频精密阻抗测试设备缺口。依托射频IV自主测量技术，在精度、速度、高频稳定性层面具备可落地的差异化价值，适配通信、车载、半导体材料多领域研发与质检场景。搭配两年免费校准、终身技术支持的完善售后体系，降低企业与高校长期使用成本。文章来源于射频阻抗分析仪。
