电子元器件、新材料研发与产线质检环节，高频宽范围阻抗精准测量是核心刚需，进口设备存在界面单一、采购运维成本高、高频上限受限等痛点。同惠电子TH2851-050精密阻抗分析仪依托自动平衡电桥自研架构，覆盖10Hz~50MHz完整测试频段，兼顾实验室深度分析与产线批量分选需求。作为TH2851系列中端带宽机型，TH2851-050平衡精度、速度、拓展能力三大维度，搭载四端对测试端口、全中文Windows触控系统、多通道图形扫描、等效电路建模等全套功能，可完成电容、电感、半导体、介质/磁性材料全品类阻抗参数表征，同时兼容主流进口仪器SCPI指令，降低设备替换与二次开发成本，为电子企业提供高适配、高性价比的国产化阻抗测试解决方案。

产品简介

1.1核心定位

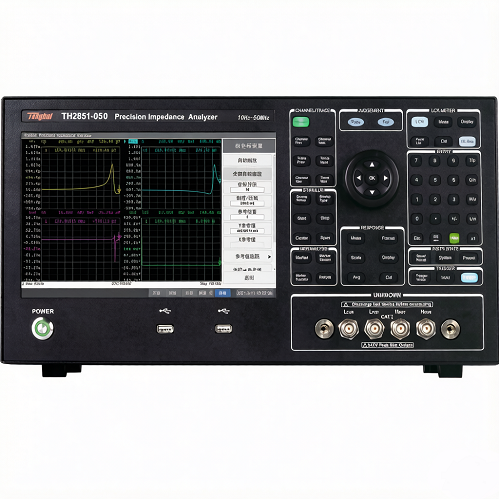

同惠电子TH2851-050精密阻抗分析仪为10Hz-50MHz宽带精密阻抗测试设备，采用自主自动平衡电桥技术，定位研发实验室器件特性表征+产线元器件批量分选双场景，覆盖无源元件、半导体器件、PCB组件、介质/磁性材料多维度阻抗参数测量，弥补传统国产LCR表高频精度不足、进口仪器操作门槛高的使用短板。
1.2适用行业
消费电子、新能源汽车、半导体封装、磁性材料、压电晶体、PCB印制、新材料研发、电源元器件制造八大行业。
1.3核心基础优势
频率带宽10Hz~50MHz，突破传统国产仪器30MHz带宽局限；
0.08%基础阻抗测量精度，四端对端口抑制引线电磁干扰；
Windows10触控操作系统，中英双语界面，降低设备学习成本；
集成介电常数、磁导率、晶体谐振分析拓展功能（选配）；
全接口标准化输出，兼容自动化产线、PC远程控制。

产品核心功能与技术原理

2.1核心测量原理（通俗讲解）
同惠电子TH2851-050采用自动平衡电桥测试架构，区别网络分析仪反射式测量，通过内部信号源输出稳定AC激励信号至被测器件，同步采集电压、电流相位与幅值，实时计算阻抗、容感阻、损耗角、品质因数等全部电参数。设备搭载四端对测试端口，通过独立驱动、检测、屏蔽线路分离，大幅消除测试夹具引线分布电感、分布电容带来的低频/高频误差，相较传统五端设备，低阻抗测量下限拓展10倍，25mΩ~40MΩ宽阻抗区间均可稳定采集数据。
2.2核心功能拆解
五类基础测量模式点测、1601点列表扫描、多通道图形扫描、等效电路拟合、晶体振荡器专项分析，单设备覆盖单点抽检、多条件梯度测试、全频段曲线采集、器件建模全流程。
多通道图形分析系统支持4通道同步显示，单通道最多4条测试曲线，14种分屏布局，搭配光标工具读取峰值、谷值、目标参考点，自动统计曲线极值、均值、偏差数据。
等效电路建模拟合内置7套器件等效模型（4套三参数、3套四参数），适配电感、电容、电阻、谐振晶体、压电元件，实测曲线与仿真模型自动拟合，导出TXT参数文件用于仿真设计。
产线智能分选功能LCR静态模式10档规格分选，图形扫描模式支持单条曲线分段判定合格阈值，适配电容、电感、晶体谐振件批量自动化筛选，搭配HANDLER接口对接流水线。
材料特性拓展分析（选配）搭配对应夹具与软件可实现两项材料专项测试：介电常数分析（塑料、陶瓷绝缘材料）、复数磁导率分析（铁氧体、非晶磁环磁性材料），配套行业专用计算模型自动输出损耗角、储能/损耗分量参数。

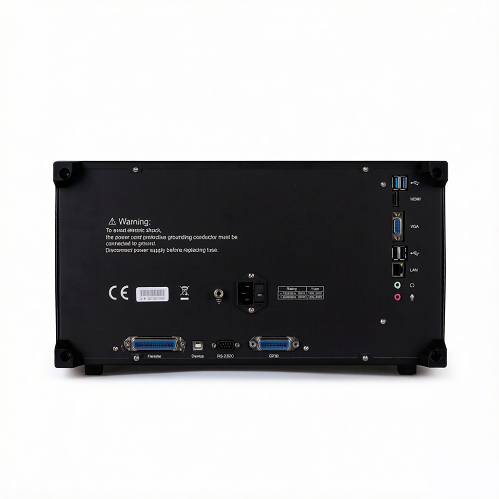

全通道通讯接口集成RS232、USBHost/Device、LAN、GPIB、HANDLER、HDMI、VGA多接口，支持SCPI标准指令集，兼容KEYSIGHTE4990A、E4980A进口仪器程控代码，产线无需重新编写上位机程序。

TH2851-050详细技术参数表

产品核心差异化优势（对标市面同类设备）

频率带宽领先同价位国产机型市面多数国产阻抗分析仪上限30MHz，同惠电子TH2851-050覆盖50MHz，满足高频MLCC、高频电感、射频压电元件测量需求，无需升级更高带宽机型。
全中文Windows触控系统，降低使用门槛进口设备仅英文操作界面，传统国产仪器按键式复杂操作；TH2851-050搭载Windows10触控系统，鼠标、键盘、触屏三操作模式，参数设置、曲线导出、数据存储可视化操作，新人快速上手。
四端对原生端口，高频低阻测量稳定性更强同价位多数仪器采用五端简易端口，高频引线干扰明显；TH2851-050原生四端对屏蔽端口，搭配原厂全系列测试夹具，25mΩ低阻抗器件测量误差显著降低。
测试速度区间覆盖更广，兼顾研发与量产极速模式2.5ms单次测量，适配高速自动化产线；高精度模式400ms，满足实验室高精度表征，单设备同时适配研发实验室、成品质检流水线两类场景。
进口仪器指令兼容，国产化替换零改造成本支持SCPI指令兼容KEYSIGHT主流阻抗分析仪，企业现有上位机自动化程序可直接复用，无需重新开发程控代码，设备替换周期大幅缩短。
拓展功能模块化选配，按需控制采购成本介电常数、磁导率分析功能为软件选件，夹具单独选配；企业仅基础元器件测试可选购标准版，新材料实验室按需增加拓展模块，避免功能冗余带来的成本浪费。

产品适用场景

5.1无源电子元器件测试
MLCC电容、功率电感、磁珠、贴片电阻、压敏电阻、变压器、晶体谐振器、压电陶瓷元件，完成容值、ESR、Q值、损耗D、谐振频率全参数检测，用于来料检验、成品分选、温频特性研发。
5.2半导体器件表征
变容二极管C-V特性、LED驱动IC寄生参数、晶体管输入输出阻抗、MEMS器件阻抗分析，内置±40V直流偏置源，模拟器件实际工作直流电压环境。
5.3线路与组件检测
PCB走线阻抗、继电器触点、连接器、电缆、动力电池交流内阻评估，适配新能源储能、车载线束可靠性测试。
5.4介质绝缘材料研发
塑料、陶瓷、环氧树脂、液晶材料，搭配TH26077介质夹具测量介电常数、介质损耗，用于绝缘材料配方迭代。
5.5磁性材料性能分析
铁氧体磁环、非晶合金磁芯，选配磁导率夹具测量复数磁导率、磁损耗，开关电源、无线充电磁芯研发必备。

操作与使用优势

一体化大屏可视化操作10.1英寸大屏可同时展示4组测量参数、分选阈值、扫描曲线、设备设置，无需切换页面查看数据，减少操作步骤；支持8组常用测试参数一键调取，重复测试场景效率提升。
完善校准体系，长期测量稳定标配TH26061D_P1校准套件、镀金短路板、100Ω标准件，支持开路/短路/负载全三点校准，配套各类夹具专属校准程序，消除夹具、测试线缆系统误差。
多格式数据导出与存储测量数据、扫描曲线可导出TXT、CSV文件，直接导入Excel、仿真软件做二次分析；设备本地存储空间支持上万组扫描数据本地保存，也可通过LAN、USB外接硬盘备份。
分段智能扫描，减少无效测试时长针对晶体、滤波器等仅特定频段存在谐振点的器件，可设置多段独立扫描区间，不同频段配置专属电平、偏置，无需全频段扫描，缩短单次测试时间。
自动化产线适配能力自带HANDLER分选接口，可对接皮带流水线、机械手，测量结果自动输出合格/不合格信号，搭配10档参数分选，实现元器件无人自动化检测。

售后保障与产品资质

7.1售后保障
整机标准质保周期：12个月，原厂提供全国上门调试、设备校准指导服务；
终身技术支持：同惠电子技术工程师远程指导参数设置、夹具匹配、故障排查；
维修服务：全国多地设立服务网点，故障设备可寄修/上门检修，核心配件原厂库存保障；
配套培训：设备交付后免费提供1次线上操作培训，包含基础测量、曲线分析、自动化程控教学。
7.2产品资质
同惠电子TH2851系列阻抗分析仪通过计量院校准认证，设备计量证书可配套出具；整机符合电子测量仪器安规标准，夹具、标准件配套可用于第三方检测实验室计量比对；仪器软硬件自主研发，具备完整知识产权，原厂持续提供固件版本免费升级，优化测量算法、新增测试模型。

常见问题FAQ

Q1：同惠电子TH2851-050和TH2851-030核心区别是什么？
A：核心差异为频率上限，TH2851-030最高30MHz，TH2851-050拓展至50MHz，其余精度、速度、接口、拓展功能完全一致；针对射频高频贴片电容、射频磁环测量需求优先选择TH2851-050。
Q2：TH2851-050能否直接替代KEYSIGHTE4990A50MHz机型？
A：可以，设备原生兼容E4990ASCPI程控指令，自动化上位机程序无需大幅修改；硬件四端对端口可搭配转接头适配原有进口夹具，测量精度区间可对标进口设备。
Q3：测量磁性材料、介电材料需要额外采购哪些配件？
A：1.介电常数测试：需选配TH26077介质夹具+介电分析软件；2.磁导率测试：需选配TH26086转接底座、TH26088磁导率夹具、磁导率分析软件、夹具校准套件。
Q4：设备开机后测量数据漂移，如何解决？
A：TH2851-050标准预热时间60分钟，未充分预热会出现数值漂移；预热完成后执行开路-短路-标准件三点校准，同时检查测试夹具是否松动、屏蔽接地是否连接完整。
Q5：产线高速分选，最快单次测量耗时多少？
A：速度档位1档极速模式下单次测试仅2.5ms，搭配HANDLER接口可匹配高速流水线元器件输送节拍，适合电容、电感大批量快速筛选。
Q6：TH2851-050标配包含哪些测试夹具？
A：随机标配TH26047A、TH26005D两款四端测试夹具，配套100Ω标准件、镀金短路板、全套校准套件；SMD贴片、磁环、介质、磁导率夹具均为选配配件。

同惠电子TH2851-050精密阻抗分析仪作为50MHz宽带国产化阻抗测试设备，平衡测量精度、测试带宽、操作便捷性、自动化拓展四大核心需求，适配元器件制造、半导体、新材料全产业链测试场景。相较进口同带宽设备，采购与运维成本更友好，原生中文交互系统降低团队学习成本，兼容主流程控协议简化产线替换流程。若企业存在高频元器件研发、产线批量分选、材料介磁特性表征需求，TH2851-050可作为高适配的国产化测试方案，如需精准夹具选型、产线自动化配套方案，可咨询同惠电子原厂技术团队获取一对一选型指导，文章来源于数字电桥。
