无源元件、半导体器件、电子材料的阻抗精准检测是电子研发、品质管控、量产分选的核心环节，常规经济型LCR电桥普遍存在高频精度不足、测试下限受限、偏置能力薄弱等痛点。同惠电子TH2839ALCR数字电桥基于宽带自动平衡电桥架构打造，频率覆盖20Hz~5MHz，依托0.05%基础测量精度、四端对测试端口、多模式图形扫描功能，覆盖元器件全参数评估、材料介电/磁性能检测、新能源DC-LINK电容寄生参数测试等场景。TH2839A兼顾实验室研发高精度需求与产线高速分选需求，搭载多类型通讯接口与标准化SCPI指令，可直接替代进口同规格阻抗分析仪，降低设备采购与运维成本，是电子行业阻抗测试通用测试设备。

产品简介

1.1核心定位
同惠电子TH2839ALCR数字电桥属于中高频精密阻抗分析设备，为20Hz-5MHz频段阻抗测量设计，采用自动平衡电桥测量原理，四端对标准测试端口，可实现元件阻抗、介电、磁导率、C-V曲线一体化测试，兼顾研发实验室精密分析与批量产线自动化分选两大应用场景。
1.2适用行业
新能源电力、汽车电子、无源元器件制造、半导体封装、磁性材料研发、高校材料实验室、PCB线束检测、压电陶瓷器件生产等领域。
1.3核心基础优势
测量精度稳定：整机基础精度0.05%，宽频范围内误差可控；
测试带宽适配中小高频元器件：20Hz~5MHz覆盖绝大多数常规电子元件测试频段；
全工况测试条件：2V交流信号、±40V直流偏置、外置偏流源扩展能力；
图形化数据分析：频响、C-V、阻抗曲线可视化扫描，支持等效电路自动拟合；

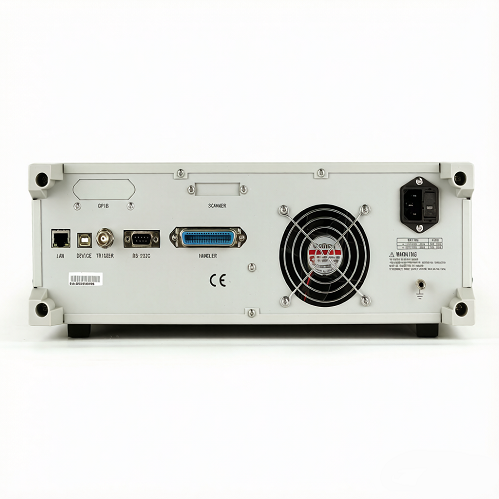

多通道通讯联动：LAN、USB、GPIB、RS232多接口适配自动化产线与上位机软件。

产品核心功能与技术原理

2.1核心测量原理（通俗讲解）
同惠电子TH2839ALCR数字电桥采用宽带自动调零型自动平衡电桥原理，区别于传统运放I/V型电桥：仪器内部同步输出交流激励信号与检测回路反馈信号，通过实时闭环调零消除线路阻抗、杂散电容带来的测量误差；搭配四端对端口分离激励端、检测端、屏蔽接地端，隔绝测试线缆电磁耦合干扰，低阻抗器件测量下限相比传统五端设备拓展十倍，微小ESR、ESL参数测量结果更稳定。
实际电容、电感并非理想元件，会存在寄生电阻、寄生电感，TH2839A可通过多频点扫描采集阻抗曲线，上位机软件自动匹配串联/并联等效电路模型，计算Cs、Rs、Ls、Lp、Rp等全套寄生参数，解决新能源大容量DC-LINK电容高频谐振参数测量难题。
2.2核心功能模块
多模式参数测量：支持串联/并联等效模型，一次性输出C、L、R、D损耗、Q品质因数、阻抗相位、直流电阻等20余项元件参数；
201点列表扫描：单组扫描可自定义频率、AC电平、DC偏置、测试速度，每点独立校准，搭配10档分选BIN实现自动OK/NG声光提示；
图形扫描分析：51~801点曲线扫描，支持线性/对数坐标，绘制频响曲线、C-V变容二极管曲线、介电损耗曲线，自动标记谐振点、峰值谷值；
DC偏置测试系统：内置±40V直流偏压、±100mA偏流，可外接TH1778系列偏流源扩展至120A，适配高压大容量电容、功率电感测试；
数据存储与交互：本机内置40组测试方案，U盘可存储500组方案、测试截图、原始数据；一键截屏、批量数据导出TXT/CSV/XLS；
自动化联动：兼容SCPI标准指令，兼容KEYSIGHTE4980A、HP4284A指令集，无需大幅修改原有产线上位机程序。

详细技术参数表

产品核心差异化优势（对标市面同类设备）

宽频高精度架构市面同价位5MHzLCR电桥多采用传统I/V电桥，高频段精度衰减明显；TH2839A搭载宽带自动调零平衡电桥，20Hz~5MHz全频段维持稳定测量误差，低损耗电容、高Q电感测试重复性更好，适合精密元器件来料检测。
四端对标准化端口多数国产经济型电桥采用五端简易端口，长测试线缆、低阻抗元件测量误差偏大；TH2839A标准四端对屏蔽端口，支持0/1/2米测试线缆补偿，毫欧级ESR、纳亨级ESL测量结果更贴合器件真实工况。
高兼容SCPI指令生态进口阻抗分析仪采购成本高、售后周期长，TH2839A完整兼容KEYSIGHTE4980A、HP4284A标准SCPI指令，原有自动化产线、实验室上位机软件仅少量适配即可直接替换，设备替换改造成本更低。
材料与功率器件专项测试功能常规LCR电桥仅支持基础元件参数，TH2839A配套TH26077介质夹具可直接测算材料介电常数、损耗角；内置DC-LINK电容测试逻辑，通过扫频谐振法精准提取大容量薄膜电容ESL寄生电感，适配新能源行业需求。
高速测试+批量分选一体化最快5.6ms单点测试速度，搭配HANDLER分选信号输出，产线小时检测量可满足中高速贴片元器件自动化测试；10档BIN分选、声光报警，无需额外搭建分选控制器。

产品适用场景

5.1无源元器件检测
陶瓷电容、薄膜DC-LINK电容、功率电感、磁环、贴片电阻、变压器、压电器件来料抽检、成品全检，测量D/Q值、ESR、ESL、直流电阻。
5.2半导体器件测试
变容二极管C-V特性扫描、LED驱动IC寄生参数、晶体管极间阻抗、芯片封装寄生电感电容分析。
5.3电子材料研发测试
陶瓷、塑料、液晶材料介电常数与损耗角；铁氧体、非晶磁性材料磁导率、磁损耗批量评估。
5.4新能源与电力设备
车载薄膜电容、储能滤波电容高频寄生参数测试、电缆线束阻抗、继电器触点阻抗检测。
5.5实验室科研与教学
高校电子、材料专业实验室阻抗特性研究、器件频响分析、等效电路建模仿真；企业研发部新品器件性能摸底。
5.6PCB与线束制造
印制电路板走线阻抗、接插件导通电阻、线缆分布电容电感评估。

操作与使用优势

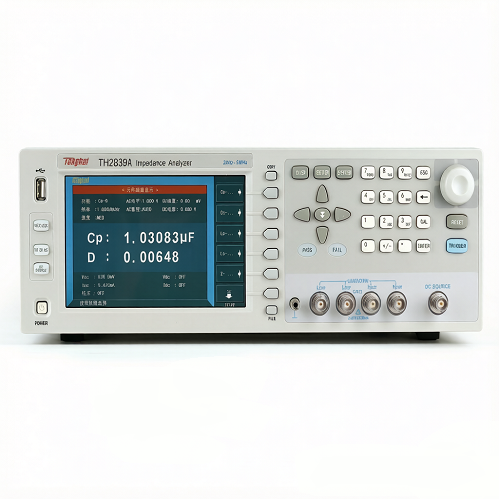

可视化大屏简易操作7英寸高清液晶，单屏同时展示主副测试参数，曲线扫描实时绘图；实体按键+编码器旋钮搭配，参数调节直观，新手短期可熟练操作。
全流程校准简化内置开路OPEN、短路SHORT、标准负载LOAD三点校准功能，配套原厂标准短路片，单次校准覆盖全频段，降低人为操作误差。
多夹具适配通用化标配通用四端对夹具，可选配SMD贴片钳、磁环夹具、介质测试夹具、大容量DC电容专用夹具，一台设备覆盖直插、贴片、磁材、板材全品类样品。
多格式数据导出归档测试数据、扫描曲线可保存至U盘，图片支持BMP/JPG/PNG，数值文件兼容Excel，方便质检报告、研发实验报告一键生成。
设备运维便捷整机自带键盘锁定功能，产线避免误触操作；内置故障自检程序，通讯、信号源、端口异常自动提示，缩短故障排查时间。

售后保障与产品资质

7.1售后保障
整机标准质保周期12个月，核心信号源、主板部件享受原厂维修服务；
全国多区域技术支持网点，400热线远程指导校准、程序调试、上位机对接；
提供配套上位机软件永久免费升级，SCPI指令文档、夹具操作手册电子版免费发放；
可提供上门装机培训、产线自动化联调技术服务（按需付费）。
7.2产品资质
同惠电子TH2839ALCR数字电桥出厂经过全频段精度校验，符合IEC、MIL电子元件测试标准；整机具备完善计量校准溯源方案，支持第三方计量机构年度精度检定，满足企业ISO品质管控体系、实验室CNAS检测要求。设备软硬件均为同惠自主研发生产，配套配件原厂直供，无第三方代工中转环节，供货周期稳定。

常见问题FAQ

Q1：同惠电子TH2839ALCR数字电桥和TH2839有什么区别？
A：两款硬件架构一致，核心差异为频率范围：TH2839覆盖20Hz~10MHz，TH2839A最高测试频率5MHz；基础精度、DC偏置、接口、扫描功能完全通用，仅高频元器件测试场景选择TH2839，常规5MHz以内元件选用TH2839A可控制采购成本。
Q2：TH2839A能否测试新能源大容量DC-LINK薄膜电容？
A：可以，设备内置谐振扫频测试逻辑，搭配TH26063专用螺栓电容夹具，可通过全频段阻抗曲线计算电容Cs、ESR、ESL全套寄生参数，解决大容量电容高频谐振参数测量痛点。
Q3：设备能否对接自动化产线PLC？
A：支持，自带HANDLER分选接口输出OK/NG、BIN档位信号；LAN、USB、RS232通过SCPI指令实现PLC远程启停、读取测量数据、切换测试方案，兼容主流自动化设备控制系统。
Q4：测试微小贴片电容（3pF以内）需要额外选配夹具吗？
A：建议选配TH26008ASMD专用测试夹具，夹具屏蔽结构降低杂散电容干扰，适配100kHz以上高频微小贴片元件D/Q值高精度测量。
Q5：TH2839A测量数据能否直接导入Excel做报表？
A：支持，列表扫描、单次测量数据可导出CSV、XLS格式文件存储至U盘，电脑端直接用Excel打开，无需额外转换工具。

同惠电子TH2839ALCR数字电桥依托0.05%测量精度、20Hz~5MHz测试带宽、标准化四端对测试架构，兼顾实验室研发精密分析与量产产线高速分选需求，完整覆盖无源元件、半导体、磁性/介电材料、新能源功率器件全品类阻抗检测。设备兼容进口仪器SCPI指令，多通讯接口适配自动化产线，配套丰富原厂夹具与上位机分析软件，降低企业设备采购、替换、运维综合成本。如果您需要5MHz频段精密阻抗测试设备，可结合测试样品尺寸、工作频率、直流偏置需求选型TH2839A，同惠技术团队可提供针对性夹具搭配与测试方案定制支持，文章来源于数字电桥。
