压电陶瓷、储能电容、磁性材料、射频半导体等元器件产业快速迭代，行业对阻抗测试设备的谐振识别、多偏置模拟、曲线分析能力提出更高标准。大量中小制造企业、材料实验室采购普通LCR设备后，普遍存在压电谐振参数手动计算繁琐、低频段精度漂移、无法批量导出谐振原始数据、自动化对接繁琐等使用痛点。同惠电子TH2848-02精密阻抗分析仪作为标准化宽频阻抗测试仪器，依托成熟自动平衡电桥测量架构，专门针对压电器件、常规无源元件、介质材料优化算法，集成导纳圆自动测算、201点列表扫描、多通讯程控接口，兼顾研发实验精密分析与产线批量分选两大使用场景。本文从产品定位、底层技术、参数指标、差异化优势、落地场景、使用运维、售后资质、采购答疑多维度完整解析TH2848-02，帮助采购与研发人员完成精准选型，规避设备采购与使用类问题。

产品简介

1.1核心定位

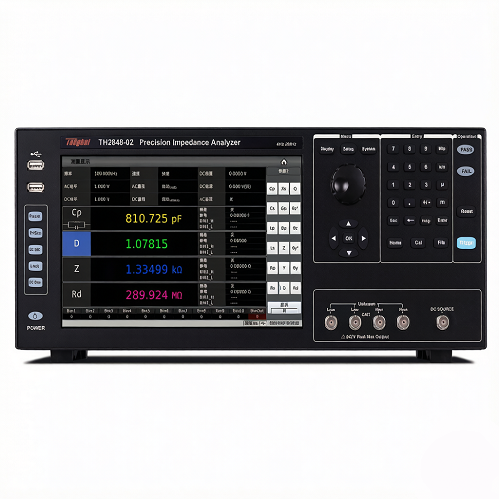

同惠电子TH2848-02精密阻抗分析仪是面向中低频元器件检测的台式LCR测试设备，采用标准化自动平衡电桥方案，测试带宽20Hz~2MHz，主打压电陶瓷、换能器、滤波器专项检测，同时兼容电容、电感、电阻、半导体、固体介质材料全品类阻抗评估。设备兼顾高校材料实验室新品研发、元器件厂来料抽检、自动化流水线成品分选，是兼顾性价比与完整分析功能的通用精密阻抗测试设备。

1.2适用行业

压电电子、新能源储能、无源元器件制造、射频半导体封装、磁性材料研发、高分子介质材料实验室、医疗器械超声元件、声表面波器件生产、线束PCB阻抗检测等行业。

1.3基础核心优势

压电专项算法内置：自动识别Fs/Fp谐振点，一键计算Kp、Qm耦合系数，无需额外上位软件绘图；

全频段稳定测量精度，标配四端对屏蔽测试端口，降低引线杂散干扰；

完整直流偏置输出，可模拟元器件带载工况，支持C-V曲线连续扫描；

图形+列表双扫描模式，801点频响曲线存储，原始数据多格式导出；

全接口程控设计，兼容通用SCPI指令，可对接PLC、上位机、自动分选治具；

配套原厂全系列屏蔽夹具，覆盖贴片、磁环、介质板材、压电振子多类样品。

产品核心功能与技术原理

2.1底层测量技术原理

同惠电子TH2848-02精密阻抗分析仪采用成熟自动平衡电桥测量原理，仪器同步输出标准交流激励信号与闭环检测回路，分别采集被测件电压、电流幅值与相位矢量数据，内置运算单元实时分离容性、感性、阻性分量，同步换算C、L、R、D、Q、ESR、ESL全套阻抗参数。四端对分层端口将激励端、检测端、双层屏蔽结构分离，隔绝空间电磁与测试线缆耦合干扰，相比传统五端设备，低阻、微小容值样品测量离散度显著降低。针对压电器件优化谐振识别算法，可在扫频过程自动锁定串联、并联谐振频率，直接输出耦合系数等行业专用参数，省去人工绘图、手动计算步骤。

2.2核心功能模块拆解

压电专项导纳圆分析模块内置导纳圆实时绘图功能，屏幕直接呈现器件导纳轨迹，自动标记Fs、Fp谐振点，一键输出机械耦合系数Kp、机械品质因数Qm，适配超声波换能器、压电滤波器、压电变压器研发测试。

多模式扫描分析模块列表扫描最大201自定义频点，每点独立设置AC电平、DC偏置与上下限分选阈值；图形扫描支持51/101/201/401/801点，线性/对数坐标自由切换，自动提取曲线峰值、谷值、谐振特征点。

直流偏置模拟模块内置0V~±40V直流偏压、0mA~±100mA偏流，搭配-10V~10V独立辅助电压源，可完成变容二极管C-V连续扫描，模拟元器件高压带载实际工况。

数据存储与交互模块仪器本机存储40组测试方案，U盘可扩展存储500组方案、扫描曲线、原始测试数据；支持TXT、CSV、XLS、图片多格式导出，一键截屏、批量记录实验数据。

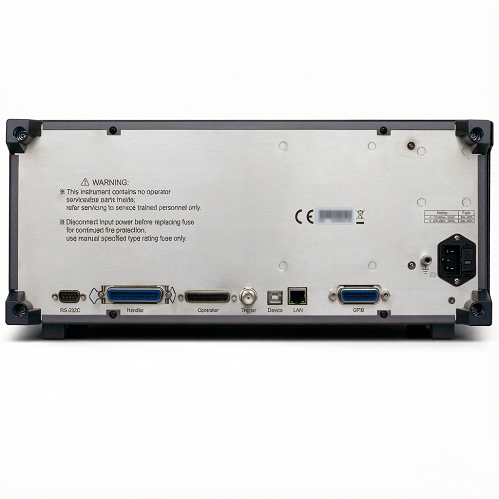

自动化程控模块标配LAN、USB、RS232、HANDLER分选接口，SCPI指令兼容主流进口阻抗设备，产线PLC、上位控制程序小幅适配即可完成设备替换，10档BIN声光分选自动输出OK/NG信号。

详细技术参数表

产品核心优势（市面同类差异化亮点）

压电器件专属优化算法，降低研发工作量市面同频段普通LCR仅能输出基础C/L/R参数，谐振、耦合系数需外接软件手动拟合；TH2848-02内置压电专用运算逻辑，屏幕实时绘制导纳圆，自动识别Fs/Fp并计算Kp、Qm，无需额外上位程序，大幅缩短压电新品测试周期。

2MHz带宽适配压电与常规元件，一机多用多数同价位设备仅覆盖1MHz以内频段，无法满足中高频压电滤波器、超声振子测试需求；TH2848-02延伸至2MHz测试区间，一套设备同时覆盖压电元件、薄膜电容、功率电感、半导体变容管，减少实验室多台仪器采购投入。

四端对屏蔽端口，低阻抗测量稳定性更强同价位简易机型多采用五端简易端口，长测试治具、微小贴片样品易受杂散电容干扰；TH2848-02标准四端对分层屏蔽结构，支持0/1/2米线缆补偿，ESR、微小容值测量数据重复性更优。

完整偏置系统，适配半导体C-V特性检测部分竞品内置偏压仅10V以内，无法复现变容二极管完整调压区间；TH2848-02配备±40V宽范围直流偏置，可连续扫描完整C-V曲线，满足射频半导体研发检测规范。

标准化SCPI指令，产线替换改造成本更低市面小众设备多为私有通讯协议，替换时需整套修改自动化程序；同惠电子TH2848-02兼容通用SCPI指令集，原有进口阻抗分析仪配套PLC、上位软件仅少量调试即可直接复用，节省产线改造工期与资金。

完整原厂夹具生态，覆盖多品类样品设备可直接搭配TH26077介质夹具、TH26007A磁环夹具、TH26008A贴片夹具、压电专用测试治具，原厂夹具屏蔽阻抗与仪器端口匹配，第三方夹具易引入额外测量误差。

产品适用场景

5.1压电元器件研发与量产

超声换能器、压电陶瓷滤波器、压电变压器、声表面波器件、医疗器械压电振子，自动测算谐振频率Fs/Fp、机电耦合系数Kp、品质因数Qm，批量分选不良压电元件。

5.2新能源储能无源元件检测

薄膜DC-LINK电容、功率磁环电感、贴片电阻来料抽检，扫频提取Cs、ESR、ESL全套寄生参数，评估器件高频发热特性。

5.3射频半导体器件测试

变容二极管C-V特性扫描、LED驱动IC寄生阻抗、晶体管极间电容评估，±40V直流偏置模拟电路实际调压工况。

5.4介质与磁性材料实验室

陶瓷、塑料、高分子板材介电常数与损耗角测试；铁氧体、非晶磁芯宽频磁导率、磁损耗分析，搭配TH26077专用夹具完成材料平行板法测试。

5.5自动化产线批量质检

SMD贴片元件、小型压电元件流水线全检，HANDLER接口对接自动机械手，6.2ms高速测试搭配10档自动声光分选，减少人工判定误差。

5.6PCB、线束与继电器阻抗评估

印制线路分布电容、电缆寄生电感、继电器触点导通电阻测试，评估整机电路EMC相关阻抗特性。

操作与使用优势

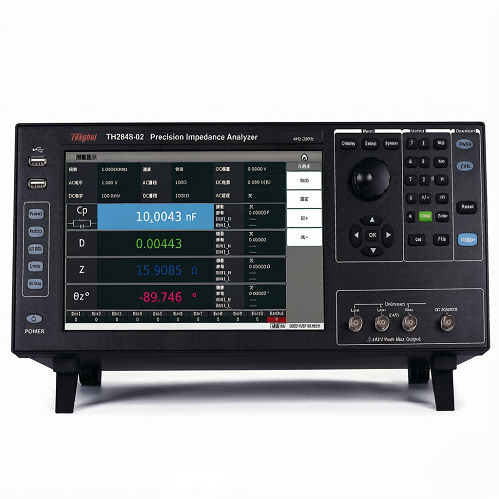

可视化大屏一体化操作7英寸高清彩色屏幕单屏同时显示主副参数、扫描曲线、分选阈值，实体按键+旋转编码器组合，频率、偏置、扫描点数快速调节，新手短期可独立完成完整测试流程。

标准化三点校准流程内置开路OPEN、短路SHORT、标准负载LOAD三类校准模式，搭配出厂标配镀金短路片，全频段一键清零，消除夹具、引线带来的系统误差，计量校验操作简单。

多格式数据便捷归档测试列表、频响曲线、压电导纳圆均可保存至U盘，数值文件兼容Excel，图片支持BMP/JPG/PNG，实验报告、质检报表无需二次转换。

设备运维防护设计自带键盘锁定功能，产线多人操作避免误触参数；整机内置故障自检程序，通讯、信号源、端口异常自动弹窗提示，缩短故障排查时长。

配套免费上位分析软件原厂提供通用数据采集、压电专用、等效电路三套上位程序，无年费、功能解锁收费，支持电脑远程控制仪器、批量导出长期实验数据。

售后保障与产品资质

7.1标准化售后保障

整机原厂质保周期12个月，主板、信号源核心部件享受原厂维修更换服务；

全国多区域线下技术网点，400服务热线远程指导校准、程序对接、夹具匹配调试；

上位机软件终身免费迭代更新，仪器手册、SCPI指令文档电子版免费发放；

按需提供上门装机、自动化产线联调、操作人员专项培训增值服务。

7.2产品合规资质

同惠电子TH2848-02精密阻抗分析仪出厂完成全频段精度校验，测试逻辑与参数指标匹配IEC、M电子元器件检测通用标准；整机具备完整计量溯源链路，可配合第三方计量机构完成年度精度检定，满足企业ISO品质管控、高校CNAS实验室检测体系审核要求。设备硬件、软件均为同惠自主研发生产，原厂统一供应夹具、配件，供货周期稳定，无第三方中转加价环节。

常见问题FAQ

Q1：同惠电子TH2848-02和TH2848-05核心区别是什么，如何选型？

A：两款硬件架构、压电算法、接口配置完全一致，仅最高测试带宽不同：TH2848-02最高2MHz，TH2848-05覆盖5MHz；常规压电振子、2MHz以内电容电感选用TH2848-02控制采购成本，5MHz高频压电滤波器、微小射频元件选用TH2848-05。

Q2：TH2848-02测试压电元件是否需要额外购买上位软件？

A：不需要，仪器本机屏幕可直接绘制导纳圆、自动计算Fs/Fp/Kp/Qm；如需大批量数据电脑归档，可使用原厂免费配套压电分析上位软件。

Q3：设备能否直接对接产线PLC自动分选设备？

A：可以，TH2848-02标配HANDLER硬件输出接口，兼容标准SCPI程控指令，可输出BIN档位、PASS/NG电平信号，现有自动化治具无需大规模改造。

Q4：测试介质材料必须选配TH26077夹具吗？

A：简易材料抽检可使用标配四端对夹具；精准介电常数定量测试，建议选配TH26077平行板介质专用夹具，屏蔽电极降低边缘杂散电容干扰，提升测算准确度。

Q5：TH2848-02的±40V偏置能否外接扩展大电流偏流源？

A：支持外接同惠TH1778系列直流偏流源，多台级联可扩展至最大120A直流偏流，适配大功率功率电感、大容量储能电容带载阻抗测试。

同惠电子TH2848-02精密阻抗分析仪以2MHz中宽频自动平衡电桥硬件架构为基础，针对压电元器件行业测试需求优化谐振识别、导纳圆专属算法，同时兼顾无源元件、半导体、介质磁性材料全品类阻抗检测需求。标准化四端对端口、完整±40V直流偏置、多通道SCPI程控接口、原厂全系列屏蔽夹具，兼顾实验室高精度研发与自动化产线高速批量分选，设备综合使用成本可控，配套售后与计量体系完善。企业采购时可结合被测元件工作频率、是否需要压电谐振专项检测、自动化产线对接需求完成配置搭配，同惠技术团队可提供夹具选型、测试流程定制、产线通讯调试全流程技术支持，降低设备采购、运维、计量全周期综合投入，文章来源于数字电桥。
