当前电子元器件、压电新材料、半导体分立器件行业迭代加速，高频元件、超薄介质、声表面波器件测试需求持续上涨，多数中小制造企业、科研实验室面临设备带宽不足、材料专项功能缺失、自动化对接繁琐、计量校准通过率低等多重痛点。市面2MHz以内阻抗设备无法满足5MHz频段电容、电感、射频元件检测，进口高频LCR采购与维保成本偏高。同惠电子TH2848-05精密阻抗分析仪作为TH2848系列中高频主力机型，4Hz~5MHz全频覆盖，标配压电、介电内置运算模块，搭载10.1寸触控大屏与全套工业通讯接口，兼顾实验室研发、来料全频抽检、自动化批量分选三类核心场景，平衡测试精度、带宽与综合使用成本，一站式解决宽频阻抗测试各类选型与实操难题。

产品简介

1.1核心定位

同惠电子TH2848-05精密阻抗分析仪是国产宽频一体化LCR测试设备，核心测试带宽4Hz~5MHz，基础测量精度0.05%，采用自研宽带自动平衡电桥架构，定位中高频无源元件、压电陶瓷、绝缘介质、半导体元器件综合检测仪器。机型集成常规LCR阻抗、压电谐振分析、介电常数测试三大功能，无需搭配上位机软件即可完成曲线绘制与参数自动计算，兼容手动实验室与全自动流水线两种作业模式，填补2MHz带宽设备与10MHz高端机型之间的市场空白。

1.2适用行业

射频元器件制造、压电换能器/声表面波器件厂、新能源绝缘薄膜研发、磁性材料实验室、半导体分立器件质检、PCB高频线路检测、高校微电子与材料学院、精密电容电感量产车间。

1.3核心基础优势

5MHz宽频均衡测试：全频段统一误差控制，高低频切换无明显数值漂移，适配射频小型元件高低频对比测试；

一体化材料测试系统：整机固化压电导纳圆、介电常数算法，省去配套电脑、付费分析软件投入；

大功率DC偏置输出：±40V/100mA直流偏置，适配高压薄膜电容、变容二极管偏压特性测试；

全规格工业通讯：LAN/GPIB/HANDLER/RS485/USB多接口原生标配，兼容各类PLC自动分选设备；

大屏多维度扫描：201点列表、801点图形扫描，四分屏同步显示4组阻抗参数，提升研发数据对比效率。

产品核心功能与技术原理

2.1底层测量核心原理

TH2848-05采用宽带自动调零平衡电桥技术，区别传统单运放I/V简易电桥，设备内部DDS信号源输出高精度正弦激励，通过四端对Hcur、Lcur、Hpot、Lpot分离式端口隔离引线寄生电阻、杂散电容干扰，双CPU分布式架构分工运算：一片处理器专职ADC采集、电桥平衡实时运算，保障2.5ms极速单次采样；另一颗嵌入式CPU负责触控交互、曲线渲染、通讯指令解析，测试与界面操作互不抢占算力，高频连续扫描无卡顿。整机内置全频点开路、短路、负载校正算法，支持0m/1m屏蔽线缆自动补偿，长工装线缆测试数据重复性大幅提升，符合SJ/T电子测量行业计量规范。

2.2分模块核心功能详解

2.2.1标准LCR多参数测试

同步输出Cp/Cs/Lp/Ls/Rs/Rp/Z/Q/D/阻抗相位等16类电气参数，支持串联、并联双等效模型自由切换，15档自动量程覆盖0.01pF~9.9999F、0.01nH~99.99kH全量程元件，搭配DCR直流电阻同步检测，一次测试同时获取交流、直流两组数据。

2.2.2压电导纳圆专业分析

同惠电子TH2848-05完整搭载压电CtDt测试模块，曲线模式自动绘制导纳圆图谱，自动识别谐振频率Fs、反谐振频率Fp、机电耦合系数Kp/Kt、机械品质因数Qm等核心压电指标，5MHz带宽可覆盖高频声表面波、微型超声振子谐振扫描，无需外接电脑导出曲线即可判定器件良劣。

2.2.3介电常数批量测算

列表扫描页面内置介电常数计算开关，输入样品厚度、电极面积后，仪器自动输出相对介电常数εr、损耗tanδ、实部/虚部介电参数，支持多频点同步对比薄膜、陶瓷板材频域损耗变化，材料研发无需手动换算，数据可直接U盘导出用于实验报告。

2.2.4多模式自动扫描功能

201点列表扫描：每点独立设置频率、AC电平、DC偏置、上下限分选阈值，批量记录不同工况元件参数；

801点图形扫描：频率/电压/偏置五大扫描变量可选，线性、对数双横坐标，1/2/4分屏同步展示4条参数曲线；

10档BIN自动分选：4参数独立设置容差/连续极限，HANDLER实时输出PASS/FAIL分选电平，对接自动化测试治具无人值守分拣。

2.2.5多协议联机通讯功能

原生搭载SCPI、MODBUS双指令集，LAN网口支持MES系统实时数据上传，GPIB兼容进口E4980A等设备控制程序，产线设备替换无需重写控制代码；HANDLER可视化电平设置，3.3V~24V外部信号自适应，降低产线调试周期。

详细技术参数表

产品核心优势（市面同类差异化亮点）

4.1带宽与偏置双重升级，覆盖中高频高压测试

对比同系列TH2848-02L（最高2MHz、±10V偏置），TH2848-05拓展至5MHz测试带宽，DC偏置提升至±40V，可满足射频元件、高压薄膜电容、变容二极管偏压扫描，无需额外外接外置偏流源，一套设备覆盖低频材料+高频元器件两类测试需求，减少多仪器采购预算。

4.2全频段稳定精度，规避低端设备频点误差缺陷

市面5MHz低价LCR多采用分段电桥架构，1MHz以上频段误差放大至0.2%以上；TH2848-05采用一体化宽带平衡电桥，4Hz~5MHz全频段维持0.05%基准精度，年度计量校准通过率更高，研发多频对比实验数据无离散偏差。

4.3内置双材料测试模块，无软件附加收费

多数竞品将压电、介电功能作为付费选配功能，或必须连接电脑软件才能生成曲线；TH2848-05出厂完整开放两项专项测试功能，仪器屏幕直接生成导纳圆、介电扫描图谱，实验室单人操作无需长期占用电脑工位，降低配套硬件投入。

4.4完整标准化工业接口，产线改造成本更低

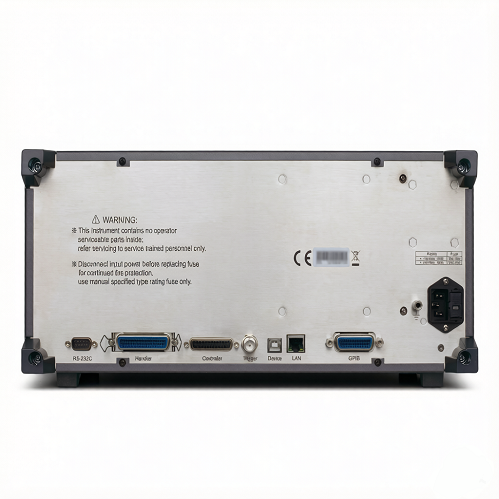

同价位国产高频设备常删减GPIB、HANDLER接口，仅保留简易USB串口；TH2848-05六类通讯接口全部标配，HANDLER支持多电平自定义输出，SCPI指令兼容进口设备程序，产线设备替换无需大幅改造自动化工装，缩短产线停机调试时间。

4.5自主固件升级，无需返厂停机维护

设备支持U盘、局域网两种自主升级渠道，系统设置界面一键完成固件更新，厂商定期推送算法优化补丁；同类进口设备升级需付费售后上门，部分国产设备必须寄回厂家，停机周期长、影响生产质检进度。

产品适用场景

5.1射频元器件量产质检

5MHz带宽适配高频贴片电容、射频电感、滤波器批量检测，201点多频列表扫描一次性验证元件全频阻抗、损耗稳定性，10档BIN分选对接自动摆盘工装，完成来料、成品两道自动化抽检工序。

5.2高频压电/声表面波器件研发

微型超声波振子、SAW滤波器谐振特性测试，曲线模式自动导纳圆绘图，精准提取Fs、Fp、Qm高频谐振参数，对比不同压电陶瓷配方频域性能差异，支撑新材料配方迭代实验。

5.3绝缘介质薄膜/陶瓷实验室

超薄新能源隔膜、高频陶瓷基板介电常数测试，低压至40V直流偏置扫描，分析不同电压下介质损耗变化，仪器本地存储多批次对比曲线，数据直接导出用于期刊论文、研发报告。

5.4半导体分立器件测试

变容二极管C-V特性扫描、MOS管寄生电容检测，±40V宽范围DC偏置模拟实际电路工作电压，5MHz高频段捕捉器件高频寄生参数，匹配半导体实验室器件表征需求。

5.5高校微电子、材料教学实验室

10.1寸触控大屏操作简单，内置操作帮助文档，中英文系统适配双语教学；完整LCR、压电、介电三大实验功能，一台设备满足阻抗测量、压电物理、介电材料多门实训课程，降低实验室设备采购数量。

操作与使用优势

6.1一体化触控交互，降低学习门槛

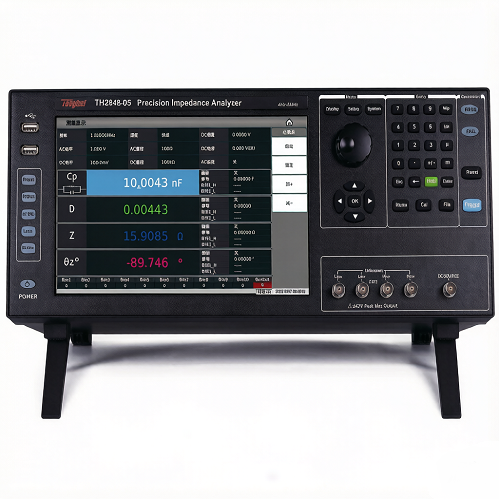

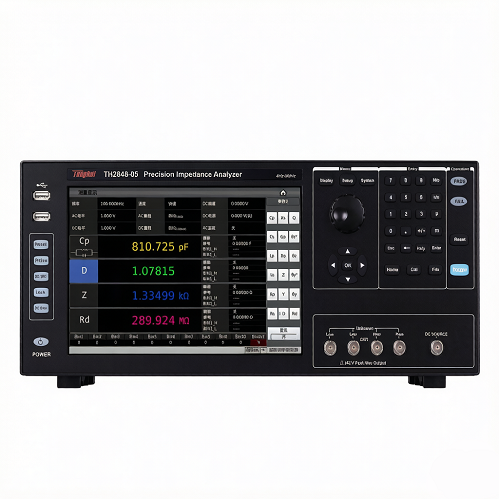

整机10.1寸电容触摸屏搭配实体功能旋钮，测量、列表、曲线三大界面一键切换，四参数同屏完整展示测试条件、数值、分选结果，无需反复切换子页面；内置Help帮助按键，光标停留自动弹出功能说明，新员工1小时即可独立操作。

6.2标准化校准流程，保障长期精度

设备配备开路、短路、负载三点校正程序，支持全频自动清零与单频定点校正，可选0m/1m测试线缆补偿；每日开机5分钟完成校准，长期测量漂移可控，计量前无需复杂调试，大幅缩短计量准备工作。

6.3灵活数据存储与导出

机身6GB本地空间可存储上千组测试配方、曲线截图；外接U盘可导出CSV测试数据表、PNG曲线图片，兼容Excel、Origin、Matlab等数据分析软件，实验、质检报告制作效率提升60%以上。

6.4自定义测试配方管理

支持仪器内部保存/加载全套测试参数（频率、电平、偏置、分选阈值），同类样品重复测试无需重新设置；多配方分类命名，U盘可批量导出备份，设备更换、产线调整时快速恢复测试条件。

6.5多维度测试自定义

AC电压/电流双模式自由切换，自动电平控制稳定被测件激励幅值；1~255次平均次数可调，弱信号微小元件测试可开启多次平均降低噪声，兼顾测试速度与数据稳定性。

售后保障与产品资质

7.1整机质保服务

同惠电子TH2848-05精密阻抗分析仪提供整机标准质保周期，非人为损坏故障免费维修；全国多区域设立线下技术服务网点，提供远程线上调试、固件免费升级指导，批量采购企业可上门对接自动化产线调试服务。

7.2配套技术支持

设备交付附赠完整硬件手册、SCPI/MODBUS指令手册、压电/介电实操教程；技术团队免费提供夹具选型、产线通讯对接方案；定期线上仪器实操培训，覆盖高频元件、压电材料专项测试实操教学。

7.3全系列配套夹具体系

随机标配TH26011BS标准四端对夹具；可按需选配SMD贴片测试钳、磁环专用夹具、介质板材测试治具、高频屏蔽线缆，覆盖0.5pF微小贴片至大型磁芯各类样品测试需求。

7.4产品合规资质

整机通过安规、电磁兼容检测，符合SJ/T电子测量仪器行业通用标准，测量精度指标可对接第三方CNAS计量机构完成年度校准，数据具备完整溯源性，满足工厂ISO9001、高校CNAS实验室审核体系要求。

常见问题FAQ

Q1：TH2848-05和TH2848-02/02L核心选型区别是什么？A：核心差异为带宽与DC偏置：TH2848-02/02L最高2MHz，DC偏置±10V；TH2848-05拓展至5MHz，内置±40V高压偏置。仅低频小型压电、低压电容可选02L；射频元件、高压介质、高频声表面波器件优先选择TH2848-05。

Q2：TH2848-05脱离电脑能否完成压电导纳圆全套分析？A：可以，仪器曲线页面内置CtDt压电功能，触发扫描后自动绘制导纳圆并计算Fs、Fp、Kp、Qm全套压电参数，仅导出数据、图片时需要U盘，无需上位机软件。

Q3：设备能否对接PLC、MES自动化产线系统？A：支持，设备LAN、RS485、HANDLER多接口适配PLC，MODBUS/SCPI双指令实时上传测试参数、分选结果，可自动录入工厂生产数据库，实现全流程数据追溯。

Q4：测试0.5pF微小射频贴片电容需要额外配件吗？A：标配夹具可基础测量，微小高频元件建议选配TH26008ASMD高频屏蔽夹具，降低线缆寄生电容干扰，5MHz频段测试重复性更好。

Q5：TH2848-05固件升级是否需要寄回厂家？A：不需要，支持U盘、局域网两种自主升级方式，在系统设置页面执行一键升级，全程3分钟完成，不影响仪器内部测试配方数据。

Q6：5MHz频段测试时AC电压会受限吗？A：有规范限制，1MHz以内最大20Vrms，1~5MHz最高15Vrms，防止高频信号振荡损坏被测射频元件，仪器会自动限制输出幅值保护样品。

同惠电子TH2848-05精密阻抗分析仪作为4Hz~5MHz宽频一体化测试设备，凭借全频段0.05%测量精度、±40V高压直流偏置、原生压电与介电双分析模块、全套工业通讯接口四大核心优势，填补中高频国产LCR设备市场空白。机型兼顾高校材料实验室、射频元器件量产、压电SAW器件研发、半导体表征多类使用场景，单台设备替代多台分立测试仪器，有效降低设备采购、配套软件、自动化改造综合成本。设备支持自主固件升级、全国网点技术服务，计量溯源完整，若有高频元件、高压介质测试需求，TH2848-05是均衡带宽、精度与长期运维成本的优选国产宽频阻抗测试解决方案，文章来源于数字电桥。
