针对电子元器件、半导体、磁性材料检测行业效率低、精度漂移、自动化适配难、设备运维成本高等痛点，推出以同惠电子TH2640A精密电容测试仪为核心的一站式检测解决方案，覆盖产线批量分选、材料研发、来料质检全场景，详解方案技术优势、落地流程与真实应用案例，助力企业检测数字化升级。

电子元器件工业检测一体化解决方案——同惠电子TH2640A精密电容测试仪成套检测方案

行业现状与行业痛点

当前消费电子、新能源汽车、半导体、磁性功能材料产业链持续扩容，MLCC电容、功率电感、变容二极管、铁氧体磁芯、PCB线束等元器件电学性能检测成为品质管控核心环节。行业检测端普遍面临多重生产、研发、运维难题：量产产线检测速度跟不上贴片流水线节拍，批量分选误判率偏高；材料实验室缺乏一体化曲线分析设备，需采购多台仪器完成介电、磁导率测试，场地与采购成本叠加；老旧检测设备激励功率不足，无法模拟元件真实高压工况，测试数据失真；大容量电容测试时残余高压易损毁仪器，维修停机损耗大；设备通讯接口缺失，难以对接MES、PLC自动化系统，检测数据无法自动归档追溯；人工记录数据误差大，研发阶段频域、电压特性曲线只能手动统计，新品验证周期拉长。

基于行业共性难题，本文推出以同惠电子TH2640A精密电容测试仪为核心的一体化成套检测方案，打通来料抽检、产线自动化分选、新材料研发、元器件失效分析全流程检测需求，一站式解决精度、效率、自动化、运维四大核心痛点。

传统元器件检测解决方案存在的弊端

在未采用标准化成套检测方案前，多数企业采用多台分立简易仪器、老旧LCR设备搭配人工记录的传统模式，整体短板集中六大维度：

设备分散，综合投入成本高无源元件、半导体、磁性材料检测需分别采购普通电容表、磁导率仪、简易阻抗设备，单工位占用空间大，多台设备同步校准、计量、维护，人力与设备采购成本翻倍，不同仪器数据格式不统一，无法汇总分析。

测试硬件性能存在明显短板传统设备最大AC激励电压普遍低于5V，无ALC恒电平功能，带载后激励信号大幅衰减，无法还原元器件实际工作电压；缺少端口耐冲击防护，测试储能电容、大容量电解元件时，反向残余电压极易击穿采集主板；频率分辨率粗糙，高频段测量精度下滑至0.5%以上，无法满足车规、工控元器件检测标准。

无图形化扫描分析能力，研发效率低下老式设备仅支持单点单次读数，不具备列表、图形扫描功能，研发人员验证材料频域损耗、二极管C-V特性时，需人工逐点记录上百组数据，再导入软件绘图，单款新材料验证周期延长数倍，数据人为误差不可控。

自动化拓展能力缺失，无法适配智能工厂经济型仪器仅保留基础RS232串口，无LAN、HANDLER分选接口，不兼容SCPI、MODBUS工业指令，对接自动分料机、MES生产系统需要额外开发通讯模块，改造周期长、二次开发费用高，仅能依靠人工分拣良品与不良品。

数据存储追溯体系不完善无大容量本地存储模块，每次测试数据仅临时缓存，断电即丢失，无法留存批量检测原始记录，产品出现质量客诉时，缺少完整电学参数溯源凭证，不符合行业质量管控体系审核要求。

多档位分选功能缺失，批量质检难度大传统设备仅能简单判定PASS/FAIL，无法实现10档Bin分级，电容、电感元件按容差细分等级时，需人工二次分类，大批量来料检测人力投入大，分拣出错率高。

全新TH2640A一体化定制检测解决方案介绍

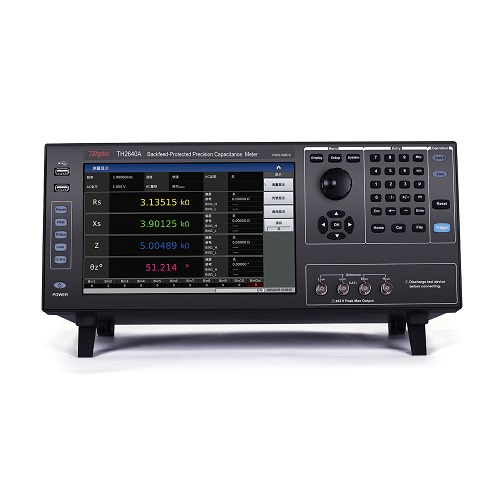

本套方案以同惠电子TH2640A精密电容测试仪为核心主机，搭配原厂标准化测试附件、自动化通讯配套、离线数据管理软件、专用材料测试夹具，构建覆盖生产、研发、质检三大板块的一体化闭环检测体系，无需额外采购多台分立仪器，一套设备适配全品类电子元件检测需求。

方案完整硬件组成清单

方案三大标准化运行模式

产线高速批量分选模式开启仪器10.4ms快速测量档位，启用STEP步进触发，通过HANDLER接口联动自动化分料机，每检测1颗元件输出对应Bin档位信号，10档分级自动区分不同容差元件，PASS/FAIL指示灯同步反馈检测结果，适配24小时不间断流水线作业。

材料研发图形扫描模式选用图形扫描功能，设置21~1001个扫描点位，自由选取4组测量参数生成多轨迹曲线，支持1/2/4分屏同步显示，切换线性/对数坐标，完成介质介电常数、磁芯导磁率、半导体C-V特性频域分析，数据一键存储至6GB本地存储器。

实验室来料抽检模式采用201点列表扫描，每个点位独立设置测试频率、AC电压、测量平均次数，单次批量完成多梯度参数抽检，测试数据可通过USBHOST导出至U盘离线存档，满足IATF16949等质量体系追溯要求。

方案核心优势与技术亮点

整套方案依托TH2640A原生硬件架构，相较于传统分立设备检测方案，具备六大差异化技术亮点，解决行业核心痛点：

单设备多场景兼容，降低综合采购成本

TH2640A覆盖无源元器件、半导体、介质/磁性材料、PCB线束四大类检测对象，替代传统电容表、磁导率仪、简易LCR三台以上设备，减少场地占用，统一计量校准流程，缩减设备维护工时。主机搭载20档标准化阻抗量程，覆盖50mΩ~100kΩ全阻抗区间，高低容值、电感元件无需更换设备即可完成测试。

20V大功率ALC恒电平输出，还原真实工况

主机支持0~20Vrms、50μA~100mArms大功率AC激励，搭载ALC自动电平恒定技术，无论被测元件内阻如何变化，均可稳定锁定元件两端电压/电流，消除带载压降带来的数据漂移，精准复现元器件通电工作状态，提升研发测试数据参考价值。频率采用分级精细化分辨率，低频段1mHz微调，满足高精度材料特性分析需求，整机基础测量准确度达0.05%。

200V内置耐冲击防护，大幅减少运维损耗

测试端口集成独立硬件防护电路，可承受200V瞬时反向高压冲击，测试大容量电解电容、储能元件、变容二极管时，无需额外购置外置放电工装，避免残余电荷击穿主机采集主板，降低设备维修频次与产线停机时长。整机净重11kg，金属屏蔽壳体削弱车间变频器、电机电磁干扰，保障长时间连续测试稳定性，开机60分钟预热后数据无明显漂移。

全工业总线接口，无缝对接智能工厂数字化体系

同惠电子TH2640A标配LAN、RS485、RS232、HANDLER、双USB全类型接口，兼容SCPI、MODBUS双工业指令集，开箱即可对接PLC、自动分选机械手、MES制造执行系统。支持两种扫描触发逻辑，SEQ顺序触发适配静态批量抽检，STEP步进触发匹配流水线节拍，检测数据、Bin分档结果实时上传工厂数据库，实现全流程数字化追溯。

三模式扫描+四参数同步测量，兼顾量产与研发

集成点测、201点列表扫描、千点图形扫描三类测试模式，单次可同步采集4项电学参数，电容C、电感L、阻抗Z、损耗D、品质因数Q等20余项参数自由切换；图形扫描支持4轨迹曲线分屏对比，直观呈现元件参数随频率、电压变化趋势，缩短新材料配方迭代验证周期；每个扫描点位可独立设置分选上下限，多参数同步判定良品等级。

大容量本地存储+触控可视化交互，操作门槛更低

内置6GB非易失存储器，可永久保存上万组测试程序、扫描曲线、批量检测记录；10.1英寸1280×800电容触控大屏，测试结果字体无极放大，车间远距离清晰读数，支持键盘锁定功能避免误操作；测量平均次数1~255档可调，按需平衡测试速度与数据稳定性，新手员工短时间即可熟练操作。

多场景落地应用案例

案例1：MLCC贴片电容自动化量产产线

珠三角某车规MLCC制造企业，原有多台老旧简易LCR设备，测试速度慢、无分级分选功能，人工分拣误判率超3%，每日停机维修2次以上。引入TH2640A成套检测方案后，搭配自动上料分料机，10.4ms高速检测实现每秒100次元件测量，10档Bin自动分级，批量分选误判率降至0.3%以内；200V端口防护杜绝大容量电容测试主机烧毁问题，产线日均停机时长减少90%，检测工位人力缩减60%。

案例2：磁性材料研发实验室（铁氧体/非晶磁芯）

新能源磁材研发实验室，此前依靠磁导率仪、普通电容表两台设备分开测试导磁率、损耗角，新材料频域特性分析需人工整理数百组数据。采用TH2640A搭配磁芯专用夹具后，通过图形扫描功能一键生成电感、损耗随频率变化曲线，4分屏同步对比多组配方样品参数，无需多台仪器切换，新品验证周期缩短50%，测试曲线自动存储归档，研发报告生成效率大幅提升。

案例3：半导体企业变容二极管C-V特性检测

LED驱动芯片、变容二极管生产厂商，传统设备激励电压最高仅5V，无法模拟器件高压工作特性，C-V曲线测试数据失真。依托TH2640A20V大功率AC输出，搭配外部DCI直流偏置接口，完整采集二极管容量随偏压变化曲线，精准分析芯片寄生参数，为芯片电路优化提供可靠数据支撑，检测设备投入成本相比进口专用测试仪降低60%。

案例4：PCB、线束来料质检车间

新能源线束、继电器生产企业，需评估线路寄生电容、触点接触阻抗，原设备无数据存储功能，客诉时无原始检测记录。部署TH2640A成套方案后，批量抽检数据可通过U盘、LAN同步上传企业质量系统，完整留存Δ%容差偏差、阻抗数值等原始数据，顺利通过IATF16949体系审核，来料不良检出效率提升45%。

方案落地效果与行业价值

企业直接落地效益

检测效率提升：高速模式10.4ms单次测量，自动化分选替代人工分拣，单工位每日检测产能提升2~3倍；图形扫描自动化生成曲线，研发数据整理工时减少50%以上。

品质管控精度升级：0.05%基础测量准确度、ALC恒电平输出保障数据一致性，10档分级分选降低元件错分、漏检概率，出厂产品不良率显著下降。

综合运营成本降低：单台TH2640A替代多台分立检测设备，减少设备采购、场地、计量维护投入；200V耐冲击硬件降低维修与停机损耗，自动化对接缩减工位人力支出。

数字化合规能力完善：全接口兼容工厂MES、PLC系统，大容量本地存储完整留存检测原始数据，满足车规、工控电子行业质量体系审核追溯要求。

行业赋能价值

整套同惠电子TH2640A精密电容测试仪检测方案面向中小电子制造企业、新材料实验室、半导体研发机构，提供高适配性国产一体化检测解决方案，降低企业高端精密检测设备采购门槛；设备兼容国际通用工业指令标准，可无缝对接进口自动化产线，助力国内电子元器件检测环节国产化替代，推动行业检测标准化、数字化升级，适配新能源、AI算力硬件、车载电子产业高速增长带来的高精度检测需求。

客户高频问答

Q1：同惠电子TH2640A可以同时适配产线量产和实验室研发使用吗？

A：可以，设备内置三种独立测试模式，快速档位适配产线高速分选，图形扫描模式用于材料研发特性分析，一台主机兼顾两种场景，无需分别采购量产、研发专用仪器。

Q2：TH2640A配套方案是否支持对接现有进口自动分选设备？

A：支持，仪器兼容SCPI、MODBUS通用工业指令，标配标准HANDLER分档信号输出接口，适配市面主流国内外自动分料机、PLC控制系统，无需大规模改造产线硬件。

Q3：测试大容量电解电容时，是否需要额外购买放电工装？

A：不需要，TH2640A测试端口内置200V耐冲击防护电路，可直接测试带有残余电荷的大容量电容，规避反向高压损坏主机，减少额外工装采购支出。

Q4：TH2640A和TH2640B两款机型如何区分选型？

A：TH2640A测试频率范围100Hz-500kHz，适配MLCC、磁性材料、中低频半导体元件；TH2640B拓展至2MHz，适用于射频高频元器件检测，企业可根据自身被测元件频段需求选择。

在电子制造品质管控精细化、工厂数字化转型大趋势下，传统分散式检测设备已难以匹配多品类元器件、多场景同步检测需求，设备精度不足、自动化适配差、运维成本高、研发分析能力缺失成为制约企业提质增效的核心瓶颈。以同惠电子TH2640A精密电容测试仪为核心的一体化检测方案，依托宽频大功率激励、内置耐冲击防护、三模式扫描、全工业总线通讯、大容量存储等核心技术，一套设备覆盖来料质检、自动化量产分选、新材料研发、半导体特性分析全流程检测需求。方案可根据企业实际产线、实验室需求灵活搭配拓展夹具与自动化配套组件，落地流程标准化、运维体系完善，既能降低企业设备综合采购与人力运营成本，也可完善产品检测数据追溯体系，适配车规、工控、消费电子等多行业质量管控标准，为电子元器件制造与材料研发企业提供稳定、高效、一体化的精密阻抗检测解决方案。文章来源于电容测试仪。
