同惠TH9110系列AC/DC耐压绝缘测试仪，提供AC5kV/100mA/500VA大功率输出，集成耐压、绝缘电阻、崩溃电压测试及电弧侦测功能，符合EN50191安全标准，适用于变压器、电机、新能源汽车等领域的电气安规测试。TH9110系列AC/DC耐压绝缘测试仪是同惠电子推出的新一代程控安规测试设备，主打大功率耐压与高精度绝缘检测，符合欧盟EN50191安全标准。

1. 核心性能参数

耐压测试：AC 0.05~5kV/500VA，DC 0.05~6kV/150VA，电流精度达1%读值+0.5%满刻度

绝缘电阻测试：测试范围1MΩ~50GΩ，输出直流电压最高5kV，分辨率0.1MΩ

特色功能：支持崩溃电压测试、电弧侦测、OSC开短路接触检查，避免漏检和误判

2. 安全与操作设计

采用高压浮动输出设计，漏电流<3mA，搭配触电保护功能，保障操作人员安全

搭载7寸800×480点TFT-LCD彩色显示屏，支持中英文菜单，操作直观便捷

内置100组文件存储，每组最多50步测试流程，适配自动化产线测试需求

3. 典型应用场景

广泛用于变压器、电机、家用电器、电子元器件、绝缘材料、新能源汽车部件等产品的安规性能检测，是电气设备出厂、安装调试及大修后必备的高压试验设备

产品简介

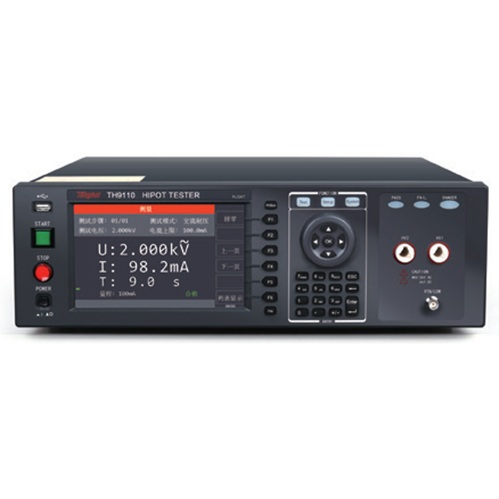

TH9110系列AC/DC耐压绝缘测试仪是同惠电子基于多年电气安规测试仪器设计经验推出的高性能测试设备。该系列仪器将交流耐压（ACW）、直流耐压（DCW）及绝缘电阻（IR）测试三大核心功能集于一体，最大输出交流5kV/100mA，输出功率可达500VA，能够满足大功率电气产品的耐压测试需求。

在电气设备的生产制造与质量检验过程中，耐压绝缘测试是验证产品绝缘性能、保障用电安全的关键环节。TH9110系列凭借其大功率输出能力、全面的测试功能以及多重安全防护设计，广泛应用于绕线器件、电子元器件、电气产品、新能源汽车及自动化测试系统等领域。

核心优势概览：

大功率输出：AC5kV/100mA，最大500VA，满足高电容负载测试需求

高安全性：高压浮动输出设计，符合欧盟EN50191安全标准

高分辨率显示：7英寸TFT-LCD彩色显示屏，中英文操作界面

多功能集成：耐压、绝缘电阻、崩溃电压测试、电弧侦测、开短路检测

灵活存储：100个文件，每个文件最多50个测试步骤

产品核心功能与技术原理

1.耐压与绝缘电阻测试

TH9110系列的核心功能是对被测产品施加高压，检测其绝缘性能是否达标。交流耐压测试适用于多数电气产品的常规检测，直流耐压测试则更适合电容性负载（如带有较大电容的线缆和器件）的测试。绝缘电阻测试通过施加直流高压测量绝缘材料的电阻值，判断绝缘是否老化或受潮。

2.电弧侦测（ARC）功能

电弧放电是绝缘劣化的重要前兆。当材料承受较高电压时，表面气体可能发生瞬时电离，形成打火现象（即拉弧）。电弧侦测功能通过高频电量测量方式捕捉测试过程中的高频放电信号，能够有效判断绝缘性能是否存在隐患，同时避免误判。

3.崩溃电压测试功能

该功能可在测试过程中逐步升高电压，直至产品发生击穿，从而分析产品的击穿点电压。这对于需要了解产品耐压极限、优化绝缘设计的研究与开发场景具有实用价值。

4.开短路检测（OSC检查）功能

在测试开始前，仪器可对被测件进行接触检查，确保测试回路连接可靠。这一功能有效避免了因接触不良导致的漏检或误判，提升了测试的可靠性与效率。

5.安全防护设计

TH9110系列采用了两种安全保护设计：

浮地输出功能：高压电路的低端（RETURN）与地线隔离，当人体不慎接触高压端时，通过人体的电流不超过3.5mA，有效保障操作人员安全。该设计符合EN50191设备安全标准。

触电保护功能：当操作人员触电时，仪器可检测到经过人体的异常电流，立即切断高压输出。

详细技术参数表

注：电压精度±(1%设定值+0.1%满刻度)，电流精度±(1%+0.5%满刻度)，时间精度±(1%+0.1s)。

产品核心优势

TH9110系列AC/DC耐压绝缘测试仪在同类产品中的差异化优势主要体现在以下几个方面：

1.大功率输出能力

该系列最大输出功率达500VA，交流耐压可达5kV/100mA。对于变压器、电机定子/转子等具有较高寄生电容的绕线器件，常规小功率耐压测试仪可能因输出电流不足而无法有效测试，TH9110系列的大功率设计可有效应对这一挑战。

2.符合EN50191安全标准的高压浮动输出

与多数将高压回路直接接地的耐压测试仪不同，TH9110系列采用浮地输出设计，高压电路的低端与地线隔离。这一设计在保障测试准确性的同时，显著降低了操作人员触电的风险。

3.崩溃电压测试功能

多数耐压测试仪仅能判断“通过/不通过”，而TH9110系列可记录产品击穿时的具体电压值。这一功能对于研发阶段的绝缘设计验证、工艺改进和失效分析具有实际价值。

4.开短路检测（OSC检查）

测试前自动进行接触检查，避免因测试线接触不良导致的误判或漏检。这一功能在大批量生产线测试场景中可有效减少重复测试和不良品漏检。

5.灵活的存储与程控能力

支持100个测试文件、每个文件最多50个测试步骤的存储容量。配合RS232、USB、LAN、HANDLER等多种通信接口，可方便地集成到自动化测试系统中。

产品适用场景

TH9110系列AC/DC耐压绝缘测试仪适用于以下产品和场景的电气安规测试：

绕线器件：变压器、发电机、马达等需要高功率耐压测试的产品，特别是各类电机定子、转子等寄生电容较高的产品。

电子元器件：电容器、线圈、铁芯、扼流圈、滤波器等。

电气产品：家用电器、信息设备、影音产品、电热器具、照明设备等。

非电气产品：线材、无纺布、绝缘材料等的耐压及绝缘阻抗测试。

新能源汽车：车载充电机（OBC）、驱动电机、高压线束等部件的安规测试。

自动化测试系统：后面板输出接口方便生产线集成，支持自动化批量测试。

操作与使用优势

7英寸彩色显示屏：采用800×480分辨率TFT-LCD显示屏，测试结果以大字符显示，清晰直观。

中英文操作界面：支持中英文菜单切换，降低操作门槛。

一键截屏功能：可快速保存当前屏幕显示内容，便于测试记录存档与问题追溯。

灵活的测试时序设置：支持电压上升时间（0.1s-999.9s）、测试时间（0.3s-999s）、电压下降时间（0.1s-999.9s）及等待时间（0.1s-999s）的独立设置。

自动放电功能：直流耐压测试结束后，仪器自动对被测件进行放电，避免残余高压带来的安全风险。

报警指示：测试合格时以短音+绿灯提示，不合格时以长音+红灯报警，便于操作人员快速识别测试结果。

售后保障与产品资质

同惠电子（股票代码：920509）作为专业电子测量仪器制造商，在电气安规测试仪器领域积累了多年的研发与生产经验。

产品资质：

符合欧盟EN50191电气测试装置安装与操作安全标准

高压浮动输出设计，漏电流＜3.5mA

触电保护功能：0.5mA±0.25mA触发保护

标配附件：

TH9110/TH9111：TH90018耐压测试线

TH9110A/TH9111A：TH90015耐压测试线

TH9112A：TH90003R/B耐压测试线+TH90015耐压测试线

接口配置：

标配：RS232、USBHOST、USBDEVICE、HANDLER、LAN

选配：GPIB

安全保护：

启动保护：防止误启动高压输出

键锁保护：防止测试过程中误操作

常见问题FAQ

Q1：TH9110、TH9111、TH9112A三个型号的主要区别是什么？

A：三者的核心区别在于输出功率和电流量程。TH9110为500VA大功率版本；TH9110A为200VA版本；TH9111为500VA版本且绝缘电阻测试范围扩展至100GΩ；TH9111A为500VA版本且绝缘电阻测试范围扩展至100GΩ；TH9112A为500VA大电流版本，直流耐压电流可达100mA。用户可根据被测产品的功率需求和绝缘电阻测试要求选择合适型号。

Q2：交流耐压测试和直流耐压测试应该如何选择？

A：交流耐压测试适用于多数电气产品的常规检测，能够同时对绝缘材料的极性和非极性缺陷进行检测。直流耐压测试更适合电容性负载（如长线缆、带有较大电容的器件），因为直流测试不会产生电容性充电电流，测试结果更稳定。一般建议优先采用交流测试，当交流测试无法满足要求时再选用直流测试。

Q3：如何确定耐压测试的电压值？

A：测试电压应根据被测产品所对应的安全标准确定。多数低压电气设备（如家用电器、信息技术设备）的耐压测试选用AC5kV/DC6kV即可满足需求。具体可参考GB4706.1（家用电器）、GB4943（信息技术设备）、GB7000.1（照明设备）等标准的规定。

Q4：电弧侦测功能的电流上限如何设置？

A：TH9110系列的电弧侦测功能支持AC1mA-20mA、DC1mA-10mA的范围设置。建议根据被测产品的特性和测试标准要求设定。对于对放电较为敏感的产品（如高可靠性要求的汽车电子部件），可设置较低的电弧侦测阈值。具体设置值可参考相关行业标准或通过试验确定。

Q5：仪器支持自动化生产线集成吗？

A：支持。TH9110系列标配RS232、USBHOST、USBDEVICE、HANDLER、LAN接口，可选配GPIB接口。后面板输出功能方便生产线布局，配合HANDLER接口可实现与自动化产线的信号交互。100组×50步的存储容量可满足多品种产品的测试程序切换需求。

Q6：绝缘电阻测试的范围是多少？

A：TH9110/TH9110A的绝缘电阻测试范围为0.1MΩ-50GΩ（测试电压DC0.05-5kV）；TH9111/TH9111A/TH9112A的测试范围为0.1MΩ-100GΩ（测试电压DC0.05-6kV）。

TH9110系列AC/DC耐压绝缘测试仪是为电气安规测试需求而设计的专业仪器。从大功率输出能力到符合EN50191标准的安全设计，从崩溃电压分析到开短路检测，该系列仪器在测试性能、操作便捷性和使用安全性三个维度均提供了较为完整的解决方案。无论是实验室研发验证、生产线批量测试，还是第三方检测机构的合规性检验，TH9110系列均可根据不同的测试需求提供相应的配置选择，文章来源于压力校验仪。
