TH1779A直流偏置电流源是常州同惠电子股份有限公司推出的一款大功率直流偏置电流源产品，专为磁性电感器的交直流叠加测试及大电流测试场景设计。该产品采用高性能微处理器，单台设备可提供50mA至50A的恒流输出，支持主从方式并机扩展，最多可连接8台设备，将最大输出电流提升至400A。产品内置新一代交直流叠加测试原理，频率响应范围为1kHz至2MHz，能够适应高精度、高频化的测试要求。TH1779A直流偏置电流源适用于新能源汽车、充电桩、储能等领域大功率电感器件的偏流特性分析和测试。同时，该设备也可作为磁性材料分析时的磁化电流源使用。设备提供实体按键与脚踏开关双重控制方式，标配与同惠指定型号LCR电桥直接连接的测试接口，可由对应LCR数字电桥直接控制。

产品核心功能与技术原理

2.1 交直流叠加测试原理

电感器在实际电路工作中，往往同时承受交流信号与直流偏置电流的双重作用。以开关电源中的功率电感为例，脉宽调制信号叠加在直流母线电压之上，电感器需要在直流偏置条件下保持足够的感值，才能有效抑制纹波电流。

TH1779A直流偏置电流源采用新一代交直流叠加测试原理，在LCR数字电桥输出的交流测试信号基础上，叠加一路精密可调的直流恒流源。测试时，直流偏置电流源向被测电感施加设定的恒定直流电流，LCR电桥同时测量该直流偏置条件下电感器的交流参数（电感量L、品质因数Q、阻抗Z等），从而真实反映电感器在实际工作状态下的电气特性。

2.2 恒流输出与并机扩展

设备内置高性能嵌入式MCU，能够精确控制输出电流的稳定性和精度。单台TH1779A直流偏置电流源即可覆盖从50mA到50A的宽电流范围。当测试需求超过单台能力时，设备支持主从方式并机——设定一台为主机，其余为从机，最多支持8台联机，最大输出电流可达400A。并机系统由主机统一控制，从机响应主机的指令输出对应的电流。

2.3 电流输出方式

设备提供两种电流输出方式：

单一电流模式：直接设定并输出一个固定的直流偏置电流值，适用于常规的偏置点测试。

步进扫描模式：按设定的起始电流、终止电流和步进值，自动逐级扫描输出，适用于电感器偏流特性曲线的完整测绘。

详细技术参数

产品核心优势

4.1 宽电流覆盖与精细步进

传统偏置电流源在小电流档位常存在台阶式跳变误差，难以精准覆盖低感量小功率电感的微弱偏置场景。TH1779A直流偏置电流源从50mA起步，步进分辨率精细至1mA，可输出平滑无跳点的感值-电流曲线，为研发人员精准定位电感抗饱和能力、优化材料选型与结构提供可靠数据支撑。

4.2 灵活的可扩展架构

设备既可独立使用，也可作为主机或从机接入多机系统。这种架构设计赋予用户按需配置的灵活性——初期采购单台即可满足常规测试需求，未来测试电流需求增长时，无需淘汰现有设备，只需增加从机即可将系统电流扩展至400A。

4.3 与LCR电桥的深度集成

TH1779A直流偏置电流源配置了与同惠指定型号LCR电桥（TH2836、TH2838、TH2839、TH2840、TH2840BL、TH2848系列）直接连接的测试接口。连接后，LCR电桥可直接控制偏置电流源的输出，在1kHz至2MHz全频段内完成大电流电感偏流特性扫描。用户无需在LCR和偏置源之间反复切换操作，测试流程更加连贯高效。

4.4 双重安全控制机制

大电流测试存在一定的安全风险。TH1779A直流偏置电流源在控制方式上做了专门的安全设计：前面板设有实体START/STOP按键，支持近距离快速启停；同时标配工业级脚踏开关，操作人员可远离测试回路完成输出触发。双重控制互为冗余，从操作距离上规避误触带电端子的风险。

4.5 电流升降速率可调

设备电流上升时间和下降时间均可在1A/s至20A/s范围内任意设置。慢速率可防止大电流冲击损坏器件，快速率则能提升测试效率。用户可根据被测器件的耐受能力和测试标准要求灵活调节。

产品适用场景

TH1779A直流偏置电流源主要面向以下测试场景：

在新能源汽车和DC-DC转换器等产业中，功率电感在直流偏置下的感值衰减测试至关重要。TH1779A直流偏置电流源能够帮助工程师从测试源头发现潜在风险，避免“实验室合格、实际工况失效”的情况发生。

操作与使用优势

6.1 图形化操作界面

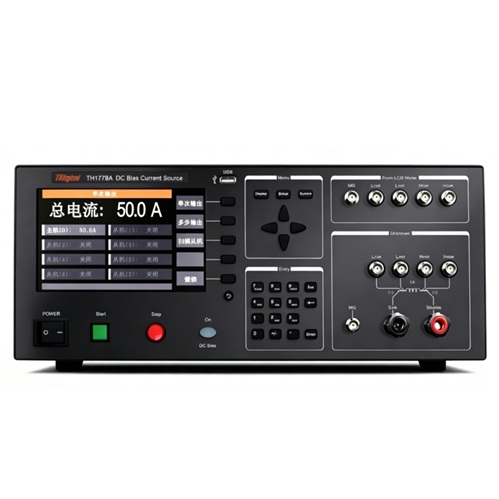

设备配备7英寸800×480分辨率RGB TFT彩色液晶显示屏，采用全图形化操作界面，支持中英文双语切换。用户通过屏幕即可直观查看当前电流设定值、实测值、输出状态等信息，参数设置路径清晰，无需翻阅复杂菜单。

6.2 多种控制方式

TH1779A直流偏置电流源提供多种启动及停止控制方式：前面板START/STOP实体按键、总线控制指令、脚踏开关。用户可根据不同的测试场景和安全要求选择合适的控制方式。

6.3 故障自检与实时指示

设备内置高性能嵌入式MCU，可持续监测系统运行状态。当主从机系统出现异常或故障时，设备能够迅速响应并实时指示，帮助操作人员及时排查问题，减少测试中断时间。

6.4 DCR直测功能

TH1779A直流偏置电流源支持联机直接测试DCR（直流电阻）功能。在偏置测试流程中可同步获取电感器的直流电阻参数，无需额外设备或单独测试步骤。

售后保障与产品资质

7.1 品牌与制造商

TH1779A直流偏置电流源由常州同惠电子股份有限公司（北交所股票代码：833509/920509）研发生产。同惠电子在电子测量仪器领域拥有多年的技术积累，在偏置电流源方向具备深厚的技术积淀。

7.2 标准配置清单

设备出厂标配附件包括：

三芯电源线

TH26023B BNC四端对连接线

TH1779A-1 DB15公对母连接线

TH1779-01 50A偏置电流电缆

TH1778AS-A19偏流连接板

TH26034B RS232连接电缆（配TH10101）

7.3 技术服务支持

同惠电子提供产品相关的技术支持服务，包括设备操作培训、测试方案咨询、故障诊断与维修等。用户可通过同惠电子官方网站或当地授权经销商获取技术支持。

常见问题FAQ

Q1：TH1779A直流偏置电流源单台最大能输出多大电流？

A：单台设备可提供50mA至50A的恒流输出。如需更大电流，可通过主从方式并机，最多8台联机，最大输出电流可达400A。

Q2：TH1779A直流偏置电流源能与哪些LCR电桥配合使用？

A：设备可直接受控于同惠TH2836、TH2838、TH2839、TH2840、TH2840BL、TH2848系列LCR数字电桥。连接后可由LCR电桥直接控制偏置电流输出。此外，设备也可通过手动方式与其他品牌LCR电桥配合使用。

Q3：设备的频率响应范围是多少？

A：TH1779A直流偏置电流源的频率响应范围为1kHz至2MHz，覆盖了绝大多数磁性元件测试所需的频率区间。

Q4：电流上升时间可以调节吗？

A：可以。设备的电流上升时间和下降时间均可在1A/s至20A/s范围内任意设置。用户可根据被测器件的特性和测试要求灵活调节。

Q5：设备支持哪些电流输出方式？

A：设备支持单一电流输出和步进扫描输出两种方式。单一模式适用于固定偏置点测试，步进扫描模式适用于偏流特性曲线的完整测绘。

Q6：设备的体积和重量是多少？

A：设备外形尺寸为430mm（宽）×177mm（高）×585mm（深），净重约29kg。建议在采购前确认测试台面能够承载设备重量并预留足够的操作空间。

Q7：TH1779A与TH1779有什么区别？

A：TH1779A是TH1779系列中的具体型号。TH1779系列单台输出为0.1-50A，而TH1779A单台输出为50mA-50A，在小电流起始值上做了进一步优化（从0.1A降至50mA），能够更精准地覆盖低感量小功率电感的微弱偏置测试场景。

电感器作为电力电子、新能源汽车、储能及通信设备中不可或缺的磁性元件，其直流偏置特性直接影响整体系统的效率与可靠性。在器件小型化、高频化、大电流化趋势持续深化的背景下，一套能够精准模拟真实工况的偏置测试方案，已成为研发验证与产线品控的关键支撑。TH1779A直流偏置电流源以宽电流覆盖、精细步进调节、灵活并机扩展和深度集成LCR电桥为核心设计理念，旨在为用户提供一套兼具精度与效率的交直流叠加测试解决方案。从单台设备的常规偏置测试，到8台并机的400A大电流系统扩展，该产品能够伴随用户测试需求的增长而弹性升级，避免频繁的设备更替。在操作体验层面，图形化界面、多重控制方式与可调升降速机制，降低了操作门槛，也兼顾了大电流测试的安全规范。对于从事磁性元件研发、功率电感选型与认证、磁性材料分析的专业人员而言，TH1779A直流偏置电流源提供了一种兼顾技术指标与实际使用便捷性的选择，文章来源于电能质量分析仪。
