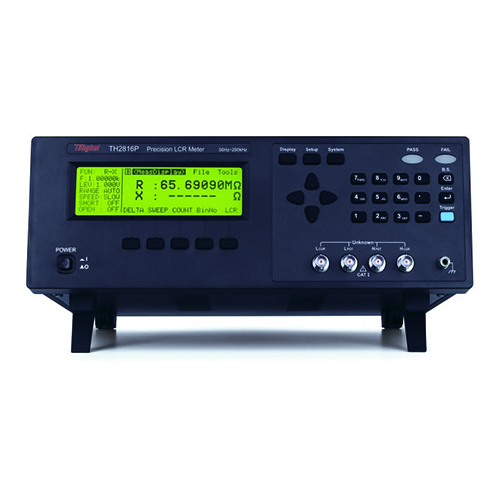

在电子元件生产与研发领域，阻抗参数的精准测量直接决定产品性能与可靠性。同惠TH2816P LCR数字电桥作为新一代高精度测试仪器，在经典型号基础上实现0.02%精度与7位分辨率的重大突破，跻身国际同类先进水平。TH2816P LCR数字电桥不仅延续了稳定可靠的性能基因，更通过60次/秒的高速测试与多接口扩展能力，适配生产线质检与实验室研发等多元场景。无论是电容器的容值校准、电感器的Q值测量，还是印制电路板的阻抗评估，TH2816P LCR数字电桥都能提供精准数据支撑。本文结合同惠官方技术规格书，从测试原理、参数性能、应用价值等方面解析其技术优势。同惠TH2816P是一款高精度精密LCR数字电桥，属于同惠公司TH2816系列的最新升级型号。它在测量精度、测试速度和稳定性等方面均有显著提升，适用于生产线质量保证、进货检验及实验室高精度测量等场景核心特点与升级：

同惠TH2816P LCR数字电桥核心测试原理

TH2816P LCR数字电桥采用业界成熟的自动平衡电桥法，通过“信号激励-阻抗转换-数据采集-运算处理”的闭环系统实现高精度测量，其原理架构由四大核心模块协同构成。
在信号激励模块中，TH2816P LCR数字电桥可输出50Hz-200kHz的正弦交流信号，包含12000个可调频点，电平范围从10mVrms至2.0Vrms，且支持10mV步进调节。信号源内置30Ω/100Ω可选输出阻抗，能匹配不同负载特性，避免信号衰减导致的测量偏差。例如测试小型贴片电容时，选择30Ω内阻可减少信号反射，确保低容值测量的稳定性。 自动平衡电桥模块是TH2816P LCR数字电桥的技术核心。当被测元件接入测试端后，标准桥路产生的失衡信号经高精度放大器放大，送入相位敏感检测器（PSD）进行幅值与相位分离。TH2816P LCR数字电桥通过内置的精密可调电流源实时补偿失衡电流，使桥路恢复平衡，此时补偿电流与标准电阻的电压信号经16位ADC转换后，由处理器根据阻抗计算公式推导得出L、C、R等参数值。这种设计从硬件层面消除了引线电阻与分布参数的干扰，是其实现0.02%高精度的关键。
校准与补偿模块进一步提升测量准确性。TH2816P LCR数字电桥支持开路、短路、负载三种清零功能，可通过TH26010短路片等附件校准测试夹具引入的系统误差。在温度适应性设计上，仪器通过内置温度传感器实时采集环境数据，结合补偿算法修正温漂影响，确保在0℃-40℃工作范围内保持性能稳定。

TH2816P LCR数字电桥核心性能参数解析

下表基于同惠官方技术规格书，梳理TH2816P LCR数字电桥的关键参数及其技术价值：


技术类别	具体参数	技术意义
测量精度与分辨率	基本精度0.02%，7位读数分辨率，支持L/C/R等13项参数测量	可捕捉0.00001pF电容、0.00001μH电感的微小变化，满足高精度测试需求
信号特性	频率范围50Hz-200kHz（12000个频点），10mV-2Vrms可编程电平	适配不同元件测试需求，如磁芯测试需低频信号，电容器损耗测试需高频信号
测试效率	快速+模式16.7ms/次（60次/秒），支持4点频率/电平列表扫描	大幅提升自动化产线throughput，1分钟可完成3600个元件的批量测试

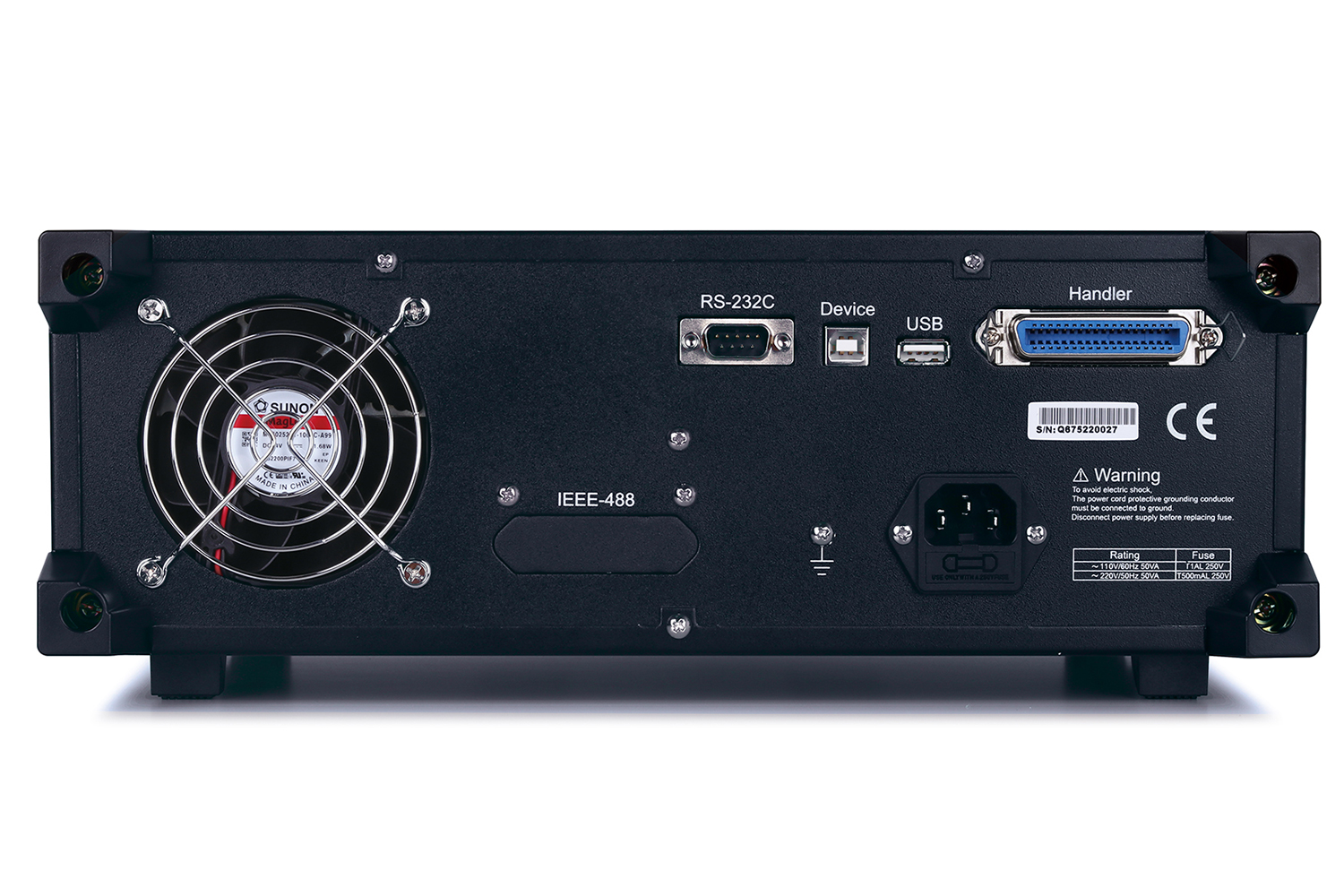

接口与扩展	标配RS232C、USBHOST/DEVICE，可选GPIB与HANDLER接口	兼容计算机控制、数据存储与自动分选系统，实现测试流程信息化管理
环境适配	工作温度0℃-40℃，湿度≤90%RH，功耗≤80VA	适应车间与实验室环境，低功耗设计降低长期使用成本
校准与存储	开路/短路/负载清零，12组仪器设定存储，U盘固件升级	简化日常校准流程，便于多测试场景快速切换，降低维护成本

从参数可见，TH2816P LCR数字电桥在精度与速度上实现了平衡——0.02%的基本精度较前代提升60%，而60次/秒的测试速度是传统设备的2倍以上，这种性能组合使其既能满足实验室研发的精准要求，又能适配生产线的高效测试需求。

功能特性与行业场景深度适配

TH2816P LCR数字电桥的功能设计紧密贴合电子制造全流程，其核心特性在多场景中展现实用价值。
高精度测量能力使其成为无源元件研发的理想工具。在电容器生产企业的研发实验室中，工程师通过TH2816P LCR数字电桥的12000个频点扫描功能，测试不同频率下电容值（C）与损耗角正切（D）的变化曲线，精准定位元件的频率特性临界点。某MLCC生产商反馈，使用TH2816P LCR数字电桥后，新型电容的损耗特性测试误差从0.05%降至0.02%，研发周期缩短15%。
高速测试与分选功能显著提升生产线效率。TH2816P LCR数字电桥内置10档分选比较器，支持BIN1-BIN9、NG及AUX档位划分，配合HANDLER接口可直接连接自动分选设备。在电感器批量生产中，仪器以60次/秒的速度完成电感值（L）与品质因数（Q）的测试，同时将分选信号传输至设备，实现合格元件与不良品的自动分拣。与传统人工测试相比，这种配置使检测效率提升10倍以上，误判率降至0.1%以下。
多接口与数据管理功能适配智能化生产需求。通过USBHOST接口，TH2816P LCR数字电桥可将测试数据直接存储至U盘，格式兼容Excel，便于质量追溯；而USBDEVICE接口支持与MES系统对接，实现测试数据实时上传。在印制电路板（PCB）检测场景中，工程师通过计算机控制TH2816P LCR数字电桥完成不同温度下的阻抗（|Z|）测试，数据自动同步至质量数据库，形成完整的PCB阻抗特性报告，这一流程较传统手动记录方式节省40%时间。

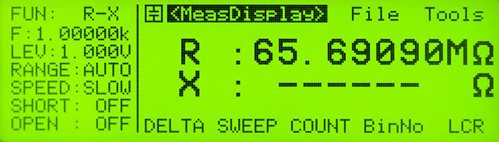

人性化操作设计降低了使用门槛。TH2816P LCR数字电桥延续了前代的操作界面，老用户可无缝上手，而240×64点阵LCD能同时显示参数值、频率、电平与分选结果，操作人员无需频繁切换界面。键盘锁定功能可防止误操作导致的测试参数变更，这在多人员共用设备的车间环境中尤为实用。

维护保障与可持续性设计

TH2816P LCR数字电桥在维护便捷性与生命周期管理上进行了优化升级。
固件升级机制大幅降低维护成本。仪器支持U盘快速升级，用户只需将升级文件考入U盘，通过“System->About->Update”菜单即可在10秒内完成固件更新，无需返厂或专业技术人员操作。某电子测试实验室反馈，通过升级解决了特定频点的测量波动问题，避免了仪器停用导致的测试中断，维护响应时间从3天缩短至1小时。
校准与自检功能确保长期测量可靠性。TH2816P LCR数字电桥的清零功能可消除测试夹具的系统误差，配合标准电阻/电容校准件，用户可定期进行性能核查。仪器的12组设定存储功能允许保存不同测试场景的参数配置，如“0603贴片电阻测试”“10μF电解电容测试”等，切换场景时无需重新设置，既保证了测试一致性，又简化了操作流程。 耐用性设计延长设备使用寿命。TH2816P LCR数字电桥采用国际流行的黑色高强度外壳，机身尺寸350×122×310mm，重量仅6.5kg，兼顾防护性与便携性。其五端测量接口接触电阻小、稳定性高，配合TH26011AS等专用夹具，可减少频繁插拔导致的接口损耗，降低故障风险。

同惠TH2816P LCR数字电桥以0.02%的高精度、60次/秒的高速度与灵活的扩展能力，构建了电子元件测试的高效解决方案。从自动平衡电桥的技术内核到多接口的系统集成，从实验室的精准研发到生产线的批量检测，TH2816P LCR数字电桥将性能与实用性深度融合。其U盘升级、多档分选与数据存储等功能，既降低了操作与维护成本，又适配了智能化生产的发展需求。对于追求测试精度与效率的电子制造企业而言，TH2816P LCR数字电桥凭借均衡的性能优势，成为元件质量管控的可靠伙伴，为产品品质提升提供持续支撑。
