Dranetz HDPQ VISA系列 防尘防电能质量分析仪
在工业生产、新能源并网、基础设施运维等场景中，电能质量问题往往导致设备故障、生产线停机、能源浪费等严重后果。而户外、粉尘、潮湿等恶劣环境，更是对电能质量监测设备提出了严苛挑战。Dranetz HDPQ VISA系列防尘防 电能质量分析仪 ，作为德国GMC-I集团旗下电力士（DranetzTechnologies）的专业产品，专为复杂环境设计，兼具IP65工业级防尘防水性能与IEC61000-4-30第三版A级测量精度，完美解决户外及恶劣工况下的电能质量监测难题。无论是光伏电站、风......
产品描述
在工业生产、新能源并网、基础设施运维等场景中，电能质量问题往往导致设备故障、生产线停机、能源浪费等严重后果。而户外、粉尘、潮湿等恶劣环境，更是对电能质量监测设备提出了严苛挑战。Dranetz HDPQ VISA系列防尘防电能质量分析仪，作为德国GMC-I集团旗下电力士（DranetzTechnologies）的专业产品，专为复杂环境设计，兼具IP65工业级防尘防水性能与IEC61000-4-30第三版A级测量精度，完美解决户外及恶劣工况下的电能质量监测难题。无论是光伏电站、风电场所、矿山冶金、石油化工还是市政工程，Dranetz HDPQ VISA系列防尘防电能质量分析仪都能提供稳定可靠的测量数据，助力用户精准诊断电能质量问题，保障电力系统安全稳定运行。Dranetz HDPQ VISA系列（含便携式VisaPlus与防尘防水型VisaSP）是德国GMC-I旗下Dranetz推出的入门级ClassA电能质量分析仪，主打高性价比、IEC61000-4-30Ed.3A级合规认证，并具备IP65防尘防水外壳（VisaSP型号），适用于户外及恶劣环境下的电能质量监测。
核心特点与功能
精准测量：支持电压、电流、谐波、闪变、暂降/骤升、瞬态、不平衡度等全参数分析，采样率高达512点/周波，符合IEC61000-4-30A类标准。
防尘防水设计：HDPQVisaSP型号配备IP65防护等级外壳，可直接在露天、粉尘、潮湿等恶劣工业环境中使用。
供电灵活：VisaSP可直接从被测线路取电，无需额外电源，适合长期无人值守监测。
远程操控：支持以太网、USB、蓝牙（可选），可通过Dran-View7软件或手机APP实现远程设置、数据下载与实时仪表盘监控。
事件触发强大：具备V&I波形偏差触发器，可捕捉毫秒级负载切换、负瞬态、间歇谐波等隐性扰动。
报告生成：内置彩色编码事件看板，支持一键生成符合国标/IEEE/EN标准的电能质量报告。
型号对比简述
HDPQVisaPlus——7英寸触摸屏，便携手持，基础ClassA功能——常规室内巡检、承包商日常排查
HDPQVisaSP——IP65防尘防水，无屏（远程操作），线路供电——户外变电站、工厂配电柜、恶劣环境长期监测
注：Visa系列记录缓冲区较小，不适合需要长周期高分辨率波形捕获的关键任务测试（如发电机阶跃负载分析），此类场景建议选用Guide或Xplorer系列。
典型应用领域
电力公司配电网络合规性检测
工厂产线电能质量问题溯源（如电机启动冲击、变频器干扰）
数据中心UPS与备用电源切换测试
新能源电站（光伏/风电）并网前电能质量评估
建筑楼宇能源审计与需量管理
产品简介（核心定位、适用行业、核心优势）
核心定位
Dranetz HDPQ VISA系列防尘防电能质量分析仪是一款面向户外及恶劣工业环境的便携式电能质量监测设备，包含VISASP（无显示屏）和VISAPLUS（带7英寸触摸屏）两个主要型号，均采用IP65防护等级设计，在确保高精度测量的同时，有效抵御灰尘、雨水、油污等侵蚀，适用于传统电能质量分析仪难以胜任的严苛场景。
适用行业
· 新能源行业：光伏电站、风力发电场、储能系统、充电桩的户外电能质量监测与并网验收
· 工业制造：矿山冶金、石油化工、水泥建材、造纸印刷等粉尘多、环境恶劣的生产线
· 基础设施：轨道交通、港口码头、隧道桥梁、市政工程等户外电力设施运维
· 电力系统：变电站、配电网、偏远地区供电线路的故障排查与长期监测
· 数据中心：备用电源系统、UPS设备的性能测试与电能质量评估
· 工业制造：矿山冶金、石油化工、水泥建材、造纸印刷等粉尘多、环境恶劣的生产线
· 基础设施：轨道交通、港口码头、隧道桥梁、市政工程等户外电力设施运维
· 电力系统：变电站、配电网、偏远地区供电线路的故障排查与长期监测
· 数据中心：备用电源系统、UPS设备的性能测试与电能质量评估
核心优势
1. IP65工业级防护：完全防尘，可承受任意方向的低压水喷射，适应户外及恶劣工业环境2. A级测量精度：符合IEC61000-4-30第三版A级标准，数据可直接用于权威检测与合规报告
3. 便携灵活设计：手持便携式机身，内置可充电电池，支持长时间野外作业
4. 全面测量能力：4路电压+4路电流通道，覆盖谐波、闪变、电压骤升/骤降、瞬变等全电能质量参数
5. 智能分析功能：自动事件分类、故障溯源、国标报告一键生成，提升工作效率

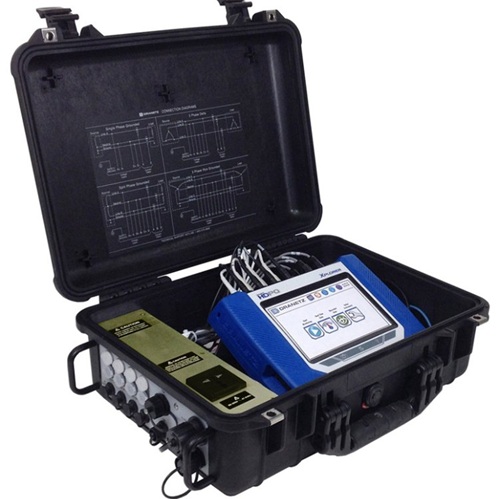

Dranetz HDPQ VISA系列防尘防电能质量分析仪
产品核心功能与技术原理（通俗讲解，避免晦涩）
1.防尘防水核心技术
Dranetz HDPQ VISA系列防尘防电能质量分析仪采用密封式外壳设计，通过特殊的密封材料和结构设计，达到IP65防护等级。其中"6"代表完全防尘，灰尘无法进入设备内部影响电路；"5"代表防低压水喷射，可在雨天或户外冲洗时正常工作。设备接口采用防水连接器，确保在连接测试线时也能保持防护性能，解决了传统电能质量分析仪在户外使用易损坏的痛点。
2.高精度测量原理
基于同步采样技术，Dranetz HDPQ VISA系列防尘防电能质量分析仪每个周波采集512个采样点（50Hz系统下约39μs采样间隔），16位ADC分辨率，确保捕捉到微小的电能质量波动。设备内置高精度电压/电流传感器，通过硬件滤波与软件算法结合，有效抑制干扰信号，保证测量数据的准确性。符合IEC61000-4-30A级标准意味着在频率、电压、电流、功率、谐波等关键参数测量上均达到国际最高精度要求，数据可直接用于并网验收、故障分析等权威场景。
3.核心功能详解
表格| 功能模块 | 技术原理 | 实际应用价值 |
| 谐波分析 | 快速傅里叶变换（FFT）算法，可分析至第50次谐波 | 诊断变频器、UPS等非线性负载对电网的影响，评估设备兼容性 |
| 事件捕捉 | 波形触发与事件记录，可捕捉电压骤升/骤降、瞬变等故障 | 快速定位电网故障原因，缩短故障排查时间 |
| 功率测量 | 基于同步采样的功率计算，支持有功/无功/视在功率、功率因数测量 | 评估能源利用效率，优化负载配置，降低能耗 |
| 数据存储 | 大容量内置存储，支持长时间连续记录 | 适用于长期电能质量监测，捕捉偶发故障 |
| 远程操控 | 内置VNC通信，支持Wi-Fi/以太网连接 | 无需现场操作，提升恶劣环境下的工作安全性与便利性 |
详细技术参数表
表格| 参数类别 | Dranetz HDPQ VISASP（防尘款） | Dranetz HDPQ VISAPLUS（防尘触屏款） |
| 防护等级 | IP65（防尘防水） | IP65（防尘防水） |
| 测量精度标准 | IEC61000-4-30Ed.3ClassA | IEC61000-4-30Ed.3ClassA |
| 电压通道 | 4路差分，最大1000Vrms | 4路差分，最大1000Vrms |
| 电流通道 | 4路，支持FlexiCT灵活电流探头 | 4路，支持FlexiCT灵活电流探头 |
| 采样率 | 512点/周期（50Hz） | 512点/周期（50Hz） |
| 频率范围 | 16-25Hz，42.5-69Hz | 16-25Hz，42.5-69Hz |
| 谐波分析 | 至第50次谐波，总谐波畸变率（THD） | 至第50次谐波，总谐波畸变率（THD） |
| 显示屏 | 无 | 7英寸WVGA彩色触摸屏，中文界面 |
| 操作方式 | 远程控制（VNC/Wi-Fi/以太网） | 触摸屏+远程控制（VNC/Wi-Fi/以太网） |
| 电池续航 | 内置可充电锂电池，约8小时连续工作 | 内置可充电锂电池，约8小时连续工作 |
| 数据存储 | 内置大容量存储，支持USB扩展 | 内置大容量存储，支持USB扩展 |
| 通信接口 | 以太网、Wi-Fi、USB、RS232 | 以太网、Wi-Fi、USB、RS232 |
| 工作温度 | -10℃至+50℃ | -10℃至+50℃ |
| 尺寸 | 紧凑便携设计 | 280mm×180mm×85mm（约） |
| 重量 | 约2.5kg | 约3kg |
产品核心优势（对比市面同类产品差异化亮点）
1.防尘防水性能差异化
与普通电能质量分析仪（通常IP30-IP40防护等级）相比，Dranetz HDPQ VISA系列防尘防电能质量分析仪采用IP65工业级防护设计，可在粉尘浓度高、潮湿、多油污的恶劣环境中稳定工作，无需额外防护措施，降低现场使用成本。VISASP型号无显示屏设计进一步提升了防护性能，特别适合长期户外部署和无人值守监测场景。
2.测量精度与合规性优势
市面部分品牌仅高端机型支持IEC61000-4-30A级精度，而Dranetz HDPQ VISA系列防尘防电能质量分析仪全系列均通过该标准认证，数据可直接用于并网验收、电力监管机构检查等权威场景，避免因测量精度不足导致的检测结果无效问题。
3.灵活操作与远程控制能力
Dranetz HDPQ VISA系列防尘防电能质量分析仪内置VNC通信功能，用户可通过PC、智能手机或平板电脑远程操控设备，无需在恶劣环境中近距离操作，提升工作安全性与便利性。VISAPLUS型号配备7英寸触摸屏，支持引导式操作，降低新手使用门槛，适合现场快速检测；VISASP型号则适合长期部署，通过远程控制实现无人值守监测。
4.全面的电能质量分析能力
相比部分专注于特定参数的监测设备，Dranetz HDPQ VISA系列防尘防电能质量分析仪可测量电压、电流、频率、功率、谐波、闪变、三相不平衡、电压骤升/骤降、瞬变等全维度电能质量参数，一台设备满足多种测试需求，减少用户采购成本。设备还支持直流功率测量，适用于新能源汽车充电桩、光伏逆变器等直流应用场景。
5.智能分析与报告生成功能
Dranetz HDPQ VISA系列防尘防电能质量分析仪搭配DranView7专业软件，可实现自动事件分类（如凹陷方向性、PF电容器识别、电机故障等）、故障溯源分析，并支持一键导出国标报告，大幅提升数据分析效率，降低人工成本。产品适用场景
1.新能源光伏电站户外监测
在光伏电站逆变器输出端及并网点部署Dranetz HDPQ VISA系列防尘防电能质量分析仪，可长期监测谐波、电压波动、频率偏差等参数，评估光伏系统对电网的影响，确保符合并网标准。IP65防护等级可抵御风沙、雨雪等户外环境影响，无需额外防护箱，降低安装成本。
2.矿山冶金行业恶劣环境应用
矿山、冶金车间粉尘浓度高、设备振动大，传统电能质量分析仪易损坏。Dranetz HDPQ VISA系列防尘防电能质量分析仪可在这类环境中稳定工作，监测变频器、电机等设备的电能质量，诊断因电能质量问题导致的设备故障，减少生产线停机时间。
3.充电桩电能质量检测
随着新能源汽车普及，充电桩电能质量成为关注焦点。Dranetz HDPQ VISA系列防尘防电能质量分析仪可在户外充电桩现场进行测试，测量充电过程中的谐波、电压骤降、瞬变等参数，评估充电桩对电网的影响，为充电桩选型和安装提供数据支持。
4.市政工程与轨道交通运维
轨道交通沿线、隧道桥梁等基础设施的电力设备常处于户外或半户外环境。Dranetz HDPQ VISA系列防尘防电能质量分析仪可用于这些场景的电能质量监测，及时发现电力系统隐患，保障交通设施安全运行。
5.偏远地区电网故障排查
在无电网覆盖或环境恶劣的偏远地区，Dranetz HDPQ VISA系列防尘防电能质量分析仪的便携设计和长续航能力使其成为理想选择。工作人员可携带设备快速到达现场，通过内置电池供电进行故障排查，无需额外电源，提升工作效率。操作与使用优势
1.便携设计，易于携带
Dranetz HDPQ VISA系列防尘防电能质量分析仪采用紧凑机身设计，重量仅2.5-3kg，配备手提带，方便工作人员携带至不同测试现场。内置可充电锂电池，支持约8小时连续工作，满足野外长时间作业需求。
2.多样化操作方式
· VISAPLUS型号：7英寸WVGA彩色触摸屏，支持中文界面和引导式操作，用户可快速完成参数设置、启动测量等操作，无需专业培训
· VISASP型号：通过远程控制软件（VNC）实现操作，支持Wi-Fi/以太网连接，工作人员可在安全区域对设备进行控制
· 通用操作：设备支持即插即用，测试线连接简单，减少现场准备时间
· VISASP型号：通过远程控制软件（VNC）实现操作，支持Wi-Fi/以太网连接，工作人员可在安全区域对设备进行控制
· 通用操作：设备支持即插即用，测试线连接简单，减少现场准备时间
3.数据管理与分析便捷
· 内置大容量存储，可存储大量测量数据，支持USB接口快速导出
· 搭配DranView7专业软件，可实现数据可视化分析、事件分类、报告生成等功能
· 支持多种数据格式导出（如CSV、PDF等），方便与其他系统集成
· 搭配DranView7专业软件，可实现数据可视化分析、事件分类、报告生成等功能
· 支持多种数据格式导出（如CSV、PDF等），方便与其他系统集成
4.安全保障设计
· 电压通道最大支持1000Vrms，符合安全标准，保护工作人员安全· 内置过压、过流保护功能，防止设备损坏
· IP65防护等级设计，在恶劣环境中使用更安全可靠
售后保障与产品资质
产品资质
1. IEC61000-4-30Ed.3ClassA认证：全球电能质量测量最高精度标准认证
2. IP65防护等级认证：通过国际电工委员会（IEC）防尘防水测试
3. CE认证：符合欧盟安全、健康、环保标准
4. ISO9001质量管理体系认证：产品生产过程严格遵循质量管理体系要求
2. IP65防护等级认证：通过国际电工委员会（IEC）防尘防水测试
3. CE认证：符合欧盟安全、健康、环保标准
4. ISO9001质量管理体系认证：产品生产过程严格遵循质量管理体系要求
售后保障
1. 质保服务：提供1年标准质保，质保期内非人为损坏可享受免费维修或更换服务2. 技术支持：专业技术团队提供7×24小时电话咨询、远程协助等服务，快速解决用户使用问题
3. 校准服务：提供定期校准服务，确保设备测量精度持续符合标准
4. 培训服务：提供产品操作、数据分析等培训课程，帮助用户快速掌握设备使用方法
5. 配件供应：长期供应测试线、电流探头、电池等配件，保障设备正常使用
常见问题FAQ
Q1：Dranetz HDPQ VISA系列防尘防电能质量分析仪的IP65防护等级具体是什么含义？
A1：IP65防护等级中，"6"代表完全防尘，灰尘无法进入设备内部；"5"代表防低压水喷射，可承受任意方向的低压水射流（如雨天、户外冲洗等场景），不会对设备造成损坏。
Q2：该系列产品与普通HDPQVISA系列有什么区别？
A2：主要区别在于防护等级。普通HDPQVISA系列防护等级为IP30，适合室内环境使用；而Dranetz HDPQ VISA系列防尘防电能质量分析仪防护等级为IP65，可在户外及恶劣工业环境中使用。此外，VISASP型号无显示屏，进一步提升了防护性能，适合长期户外部署。
Q3：如何进行远程控制操作？
A3：Dranetz HDPQ VISA系列防尘防电能质量分析仪内置VNC通信功能，用户可通过以下步骤实现远程控制：1.确保设备与控制终端（PC、手机、平板）连接同一网络（Wi-Fi或以太网）；2.在控制终端安装VNC客户端软件；3.输入设备IP地址和密码，即可远程操控设备，实现参数设置、数据查看、测量启动等操作。
Q4：电池续航时间有多长？如何充电？
A4：内置可充电锂电池支持约8小时连续工作。充电方式有两种：1.通过电源适配器直接充电；2.通过USB接口充电（支持移动电源），方便野外作业时补充电量。
Q5：测量数据如何导出和分析？
A5：测量数据可通过USB接口直接导出至U盘，支持CSV、PDF等格式。搭配DranView7专业软件，可实现数据可视化分析、事件分类、国标报告一键生成等功能，大幅提升数据分析效率。
Q6：该产品是否支持直流测量？
A6：是的，Dranetz HDPQ VISA系列防尘防电能质量分析仪支持直流电压、直流电流和直流功率测量，适用于新能源汽车充电桩、光伏逆变器、储能系统等直流应用场景。Dranetz HDPQ VISA系列防尘防电能质量分析仪以其IP65工业级防护性能、IEC61000-4-30A级测量精度、便携灵活设计和全面的分析能力，成为户外及恶劣工业环境电能质量监测的理想选择。无论是新能源行业、工业制造、基础设施运维还是电力系统，该系列产品都能提供稳定可靠的测量数据，助力用户精准诊断电能质量问题，保障电力系统安全稳定运行。选择Dranetz HDPQ VISA系列防尘防电能质量分析仪，不仅获得一台专业的监测设备，更能享受德国GMC-I集团提供的优质售后保障和技术支持，为您的电能质量监测工作保驾护航，文章来源于电能质量分析仪。
