KINAX 3W2 角位变送器
工业自动化设备、防爆化工阀门、远洋船舶舵机的转轴角度数据采集，普遍面临传统接触式角位元件机械磨损大、长期精度偏移、恶劣温湿度环境故障率偏高的选型痛点。KINAX 3W2角位变送器依托微分电容扫描架构搭配高集成CMOS电路，打造紧凑型无触点转轴角位变送方案，实现机械转角向标准直流电流信号的线性转换。KINAX 3W2可选常规工业、本安防爆EExiaIICT6、劳氏GL船用三类配置，量程覆盖0~270全系列规格，凭借极小驱动扭矩、现场免工具调校零点量程等......
产品描述
工业自动化设备、防爆化工阀门、远洋船舶舵机的转轴角度数据采集，普遍面临传统接触式角位元件机械磨损大、长期精度偏移、恶劣温湿度环境故障率偏高的选型痛点。KINAX 3W2角位变送器依托微分电容扫描架构搭配高集成CMOS电路，打造紧凑型无触点转轴角位变送方案，实现机械转角向标准直流电流信号的线性转换。KINAX 3W2可选常规工业、本安防爆EExiaIICT6、劳氏GL船用三类配置，量程覆盖0°~270°全系列规格，凭借极小驱动扭矩、现场免工具调校零点量程等特点，在石化、船舶、工程机械、仪器OEM内嵌领域获得批量应用。本文围绕KINAX 3W2产品参数、技术原理、选型要点、落地场景展开完整解析，解决采购选型与现场调试的常见难题。KINAX 3W2是德国Camille Bauer（GMC-I集团）推出的高精度电容式角位变送器，主要用于将转轴角位移转换为比例直流输出信号，专为严苛工业场景设计，目前在工业自动化领域广泛应用。
核心技术特性
该产品采用无接触电容式测量技术，核心优势突出：
低磨损免维护：无机械摩擦结构，几乎没有磨损，年维护成本极低，仅需定期校准即可稳定运行。
精度表现优异：测量范围≤150°时精度≤±0.5%，范围＞150°~≤270°时精度≤±1.5%，重复精度＜0.2%，轴承影响＜0.1%，启动力矩最低＜0.001Ncm，对传动系统几乎无负载影响。
灵活适配场景：测量范围支持0~10°/30°/60°/90°/180°/270°多个档位可选，支持零点与量程现场调节，还提供本安防爆型（Ex ia IIC T6）和船用认证版本，可直接安装在危险区域。
紧凑易集成：整体直径仅48mm，重量约100g，结构紧凑，可嵌入其他仪器或作为OEM产品集成，适配设备小型化需求。
主要技术参数
测量范围——0-10°/30°/60°/90°/180°/270°（可选）
输出信号——0...1mA/5mA/10mA/20mA、4...20mA，支持2线/3线/4线制连接
供电电压——非本安版12-33V DC，本安版12-30V DC
响应时间——＜5ms
轴直径——2mm/6mm/1/4英寸（可选）
材质——镀铬铝外壳，硬化不锈钢传动轴
市面参考价格
目前该产品不同渠道、不同型号价格差异较大，参考价格如下：
工业渠道批量拿货，单台基础款价格约4500元-4584元；
原装进口现货款，整箱采购价格可低至单台999元左右（批量订货）；
定制高精度款，官方报价可达4.00万元（定制进口现货）。
典型应用场景
主要用于机器和工厂建设领域的角位测量任务，涵盖：发电厂阀门位置反馈、工程机械角度检测、船舶设备姿态监测、危险化工生产区域角度测量等场景，可保障工业生产的平稳运行。
产品简介（核心定位、适用行业、核心优势）
1.1核心定位
KINAX 3W2角位变送器是工业级无触点电容式转轴角位采集变送器件，产品外径仅48mm，兼顾现场独立安装与整机OEM内嵌两种安装形态，可连续采集0~270°范围内转轴旋转角度，并转化为负载无关的标准化直流电流信号，适配PLC、DCS等主流工业控制系统模拟量采集模块接入。产品从设计之初区分常规工业、防爆危险区、远洋船舶三类使用环境，满足不同工况合规认证需求。
1.2适用行业
1. 石油化工行业：防爆工况阀门、炼化装置挡板转轴开度监测（本安防爆款KINAX 3W2）；
2. 船舶航运行业：舵机、甲板绞车、舱门执行机构角度采集（GL船用认证KINAX 3W2）；
3. 通用装备制造：液压执行器、工程机械摆轴位置反馈（标准款KINAX 3W2）；
4. 仪器OEM配套：检测设备、测控仪表内置角位采样模块（紧凑型标准版KINAX 3W2）；
5. 水处理/电力：电动蝶阀、烟道挡板转轴开度闭环控制。
2. 船舶航运行业：舵机、甲板绞车、舱门执行机构角度采集（GL船用认证KINAX 3W2）；
3. 通用装备制造：液压执行器、工程机械摆轴位置反馈（标准款KINAX 3W2）；
4. 仪器OEM配套：检测设备、测控仪表内置角位采样模块（紧凑型标准版KINAX 3W2）；
5. 水处理/电力：电动蝶阀、烟道挡板转轴开度闭环控制。
1.3产品基础优势
KINAX 3W2摒弃传统触点采样结构，依托电容式无触点测量实现近乎零机械损耗；全系列标配背部零点、量程电位器，现场快速校准；轴型分2mm、6mm、1/4英寸三类规格，适配不同从动轴机械联动；输出兼容2/3/4线制多规格电流信号，不用更换硬件即可切换输出制式。
KINAX 3W2角位变送器
产品核心功能与技术原理（通俗讲解）
2.1核心功能
1. 转角线性变送：0~10°至0~270°六组标准量程，可按需定制V型非线性输出曲线，KINAX 3W2完成转轴角度→直流电流线性转化；
2. 现场参数校准：背部P1、P2电位器分别调节零点（±5%可调）与满量程（+5%/-30%可调），无需外接校准设备；
3. 量程换向调节：测量范围＞150°规格，可通过机身S1拨码开关切换转轴旋转方向逻辑；
4. 多制式信号输出：0~1mA、0~5mA、0~10mA、4~20mA全系列直流电流，支持2线/3线/4线多种接线方式；
5. 多工况适配：防爆款可安装于IICT6爆炸性气体区域，船用款满足远洋船舶环境使用规范。
2. 现场参数校准：背部P1、P2电位器分别调节零点（±5%可调）与满量程（+5%/-30%可调），无需外接校准设备；
3. 量程换向调节：测量范围＞150°规格，可通过机身S1拨码开关切换转轴旋转方向逻辑；
4. 多制式信号输出：0~1mA、0~5mA、0~10mA、4~20mA全系列直流电流，支持2线/3线/4线多种接线方式；
5. 多工况适配：防爆款可安装于IICT6爆炸性气体区域，船用款满足远洋船舶环境使用规范。
2.2通俗化技术原理
KINAX 3W2整机由微分电容采样单元+CMOS电控电路单元两大模块组成。被测转轴通过联轴器联动设备内部微分电容的旋转轮，转轴转动角度变化直接改变电容两极有效重合面积，带来电容容量的规律性改变。设备内部发生器生成两路相位相差180°的8kHz方波电压加载在微分电容两端，电容变化转化为回路输入电流波动；波动电流经过前置放大、同步整流、稳压校正后，由末级输出电路转换成和转轴角度成正比的直流电流信号。机身内置独立恒压电源，隔绝外部供电电压波动对输出精度的干扰，＞150°量程产品借助S1开关变更信号极性实现转向切换。详细技术参数表
表1KINAX 3W2角位变送器全规格技术参数汇总
表格| 参数分类 | 参数项目 | KINAX 3W2标准参数详情 |
| 测量性能 | 测量原理 | 微分电容无触点扫描、非接触式采样 |
| 标准量程 | 0~10°/0~30°/0~60°/0~90°/0~180°/0~270°，支持V特性非标量程 | |
| 基础精度 | ≤150°量程：≤±0.5%FS；150°~270°量程：≤±1.5%FS | |
| 重复性误差 | ＜0.2%FS，轴承附加影响＜0.1%FS | |
| 响应时间 | ≤5ms | |
| 驱动扭矩 | 轴径2mm＜0.001Ncm；轴径6mm＜0.03Ncm | |
| 电气参数 | 供电电压 | 常规12~33VDC；本安防爆12~30VDC，带电源反极性保护 |
| 输出规格 | 0~1/5/10mA（3/4线）、4~20mA（2/3/4线）、0~20mA（3/4线） | |
| 零点/量程调节 | 零点±5%、量程+5%~-30%，背部电位器可调 | |
| 输出纹波 | ＜0.3%p.p，最大输出限流40mA | |
| 环境机械 | 工作温度 | 标准型：-25℃~+70℃；增强型：-40℃~+70℃；防爆型：-40~+60℃(T6) |
| 抗振抗冲击 | 5g三轴振动2h（≤200Hz）；50g三轴冲击各10次 | |
| 外壳/防护 | 铝合金压铸壳体，防护等级IP50 | |
| 轴静载荷 | 2mm轴径向16N、轴向25N；6mm轴径向83N、轴向130N | |
| 整机重量 | 约100g，外径48mm紧凑型结构 | |
| 防爆船用 | 防爆认证 | EExiaIICT6，PTB防爆证书，可用于0区危险环境 |
| 船用认证 | Lloyd劳氏GL船级认证，适配远洋船舶设备 |
产品核心优势（对比市面同类产品差异化亮点）
表2KINAX 3W2与市面主流同类产品差异化对比
表格| 对比项目 | KINAX 3W2角位变送器 | 传统电位器式角位变送器 | 普通MEMS倾角型角位器件 |
| 测量结构 | 无触点微分电容，零机械摩擦损耗 | 金属电刷接触电阻膜，持续机械磨损 | 加速度芯片间接测角，易受振动温漂干扰 |
| 量程规格 | 6档标准量程+自定义V型量程，0~270°全覆盖 | 多为固定单量程，无法现场更改 | 多局限±90°以内，大角度测量精度劣化 |
| 输出接线 | 2/3/4线自由切换，全系列电流信号可选 | 固定单输出制式，接线无法更改 | 大多仅电压输出，远距离传输易衰减 |
| 合规认证 | 同型号可选本安防爆+GL船用双认证 | 仅基础工业合规，无防爆船用资质 | 极少具备防爆船用认证 |
| 安装适配 | 48mm小外径，支持螺钉/卡扣两种固定，适配OEM内嵌 | 体积偏大，难以嵌入小型整机 | 安装对水平度要求严苛，转轴联动兼容性差 |
1. 耐用性优势：KINAX 3W2无触点设计从根源消除电刷磨损问题，年维护频次远低于接触式电位器产品，轴承附加误差控制在0.1%以内；
2. 选型灵活优势：同一款硬件机身可通过电位器、拨码实现量程、转向、输出制式调整，减少项目备件库存种类；
3. 工况适配优势：市面同规格产品大多仅能选择防爆或船用单一资质，KINAX 3W2模块化选型可按需选配两种认证，覆盖化工+船舶跨界项目。
产品适用场景
5.1石化防爆阀门开度监测
炼化厂原料输送管线切断阀、预热器分料阀转轴配套本安防爆款KINAX 3W2角位变送器，采集阀门转轴开度信号上传DCS系统，IICT6防爆等级满足易燃易爆气体厂区安装规范。
5.2远洋船舶舵机与甲板机械
GL船用认证KINAX 3W2安装在船舶舵杆、绞车转轴处，实时反馈舵叶偏转角度，数据接入船舶机舱控制系统，耐受船舱高湿、盐雾环境。
5.3工控仪表OEM内置采样
各类检测仪器、小型执行控制器内部嵌入标准版KINAX 3W2，48mm紧凑尺寸适配仪表壳体开孔，作为设备原生角位采集模块，省去外接传感器空间。
5.4水泥/建材生产线挡板控制
水泥回转窑预热器分料挡板转轴搭载KINAX 3W2，监测挡板开合角度，实现生料配比自动化调节，抗生产线粉尘、振动工况干扰。
5.5水处理电动执行器闭环控制
污水厂曝气池蝶阀、烟道风门转轴使用标准KINAX 3W2，输出4~20mA信号对接执行器控制器，完成阀门开度精准闭环调节。

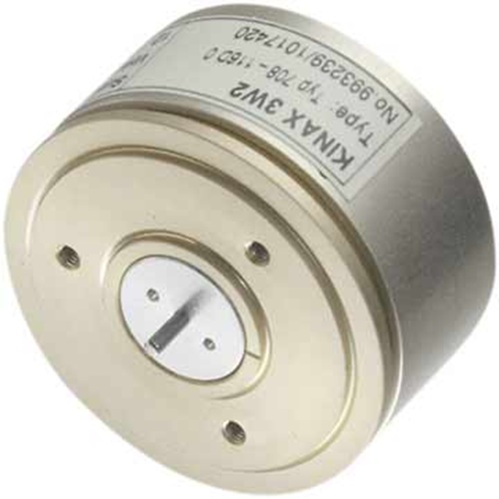

KINAX 3W2角位变送器
操作与使用优势
1. 安装便捷性：KINAX 3W2支持M3圆头螺钉固定、弹簧卡扣固定两种安装方式，机身无安装方位限制，任意角度均可装配；三种轴径规格（2mm/6mm/1/4英寸）匹配绝大多数从动轴联轴器。2. 现场调试简单：整机背部外露ZERO、SPAN两只可调电位器，现场依靠一字螺丝刀即可完成零点、满量程校准；＞150°量程产品通过S1小开关一键切换旋转方向，无需改动硬件接线。
3. 接线灵活可调：2线制4~20mA是出厂默认配置，如需改成3/4线制输出，仅需重新微调零点量程电位器，不用更换机身内部元器件。
4. 环境容错能力：增强型KINAX 3W2支持-40℃超低温启动，三轴抗振动冲击设计，适配厂区粉尘、设备振动等恶劣工况。
5. 备件标准化：产品出厂标配3只安装弹簧夹、多语种原版操作手册，防爆型号附带原厂防爆证书，备品备件通用度高。
售后保障与产品资质
7.1产品权威资质
KINAX 3W2全系列产品取得多项国际标准认证：CE电磁兼容（DINEN50081-2、DINEN50082-2）、本安防爆PTB认证（EExiaIICT6）、Lloyd劳氏GL船用认证、IEC529防护等级测试、1kV脉冲耐压测试、500V工频耐压绝缘测试，所有认证文件可随货配套出具复印件。
7.2全周期售后保障
1. 质保期限：原厂提供24个月标准质保服务，质保期内非人为磕碰、接线失误造成的元器件故障，免费维修或整机换新；2. 技术支持：售前提供选型方案、量程匹配指导，售后7×12h线上接线调试咨询，大型项目可提供上门技术协助；
3. 定制服务：支持Z类非标电流输出、V特性自定义量程、特殊温区版本定制开发，按需出具非标产品选型代码；
4. 计量校准：协助客户对接第三方计量机构，提供原厂出厂校准数据，方便设备进场验收。
常见问题FAQ（解决选型、调试核心痛点）
Q1：如何区分KINAX 3W2常规款、防爆款、船用款？
A：可通过订货代码后缀区分，订货代码708-2开头为本安防爆型、708-L后缀为GL船用型，无特殊后缀为标准版；防爆型号附带PTB防爆证书，船用产品附带劳氏认证资料。
Q2：KINAX 3W2由2线制4~20mA改为3/4线制需要换硬件吗？
A：无需更换硬件，仅通过背部P1（零点）、P2（量程）两只电位器重新校准零点与满刻度数值即可完成制式切换。
Q3：＞150°量程的KINAX 3W2怎么更改转轴转向逻辑？
A：机身后侧配备S1拨码开关，拨动开关后重新校准零点、满量程参数，即可实现顺时针/逆时针输出极性互换。
Q4：负载最大外接电阻如何计算？
A：计算公式：Rext(max)=(供电电压V-12V)÷输出满量程电流mA，按照公式核算后匹配现场负载阻抗。
Q5：标准型与增强型KINAX 3W2环境参数差异？
A：标准版工作温度-25~+70℃、年湿度≤90%；增强型-40~+70℃、年相对湿度≤95%，低温高湿环境优先选择增强版本。
Q6：OEM内嵌选型优先选哪种轴径？
A：小型仪表内嵌优先2mm轴径款KINAX 3W2，体积更小、驱动扭矩极低，适配微型联动结构。KINAX 3W2角位变送器凭借微分电容无触点核心技术，有效解决传统接触式角位器件磨损快、调试繁琐、工况适配差等行业通病，多量程、多输出制式、防爆船用双认证的模块化设计，兼顾现场独立安装与仪器内嵌OEM两大应用需求。从化工防爆阀门到远洋船舶装备，从水泥生产线挡板到自动化仪表配套，KINAX 3W2依托标准化参数与完善的资质体系，帮助用户降低设备后期维护与备件库存成本。完善的原厂质保与技术服务，进一步降低项目落地风险，是中小量程转轴角度采集场景的高适配变送选型方案，文章来源于多功能校验仪。
