Dranetz HDPQ VISA SP防尘防电能质量分析仪
开篇导语（202字）户外粉尘堆积、露天淋雨、车间潮湿油污是工业电能监测的常见环境难题，市面上多数常规 电能质量分析仪 机身预留屏幕开孔、防护等级多在IP30~IP43区间，长期野外挂装极易出现水汽进机、积尘短路，不仅缩短设备使用寿命，还会造成监测数据失真，企业需额外采购防护箱体、安排人员定期现场巡检，综合使用成本偏高。Dranetz HDPQ VISA SP防尘防电能质量分析仪是GMC-I旗下Dranetz原厂SP系列防尘专项机型，取消机身显示屏实现全壳体密封，......
产品描述
开篇导语（202字）户外粉尘堆积、露天淋雨、车间潮湿油污是工业电能监测的常见环境难题，市面上多数常规电能质量分析仪机身预留屏幕开孔、防护等级多在IP30~IP43区间，长期野外挂装极易出现水汽进机、积尘短路，不仅缩短设备使用寿命，还会造成监测数据失真，企业需额外采购防护箱体、安排人员定期现场巡检，综合使用成本偏高。Dranetz HDPQ VISA SP防尘防电能质量分析仪是GMC-I旗下Dranetz原厂SP系列防尘专项机型，取消机身显示屏实现全壳体密封，达成IP65防尘防水防护等级，HDPQ VISA SP沿用同系列VISA PLUS同源A级测量硬件，专注恶劣工况无人值守长期在线监测，从硬件结构上解决野外设备易损坏、运维投入大、数据不符合并网验收规范的采购痛点。Dranetz HDPQ VISA SP是德国GMC-I旗下Dranetz品牌推出的一款专为户外及恶劣环境设计的防尘防水电能质量分析仪。作为HDPQVisa系列的加固型版本，它保留了核心的IEC61000-4-30Ed.3A级精度，同时通过IP65防护等级外壳和线路供电技术，解决了传统仪器在粉尘、潮湿或无电源场景下的部署难题。
核心亮点与技术参数
1.极致防护与供电设计
IP65防尘防水：外壳达到IP65标准，可直接暴露在露天、高粉尘或潮湿环境中工作，无需额外防护箱。

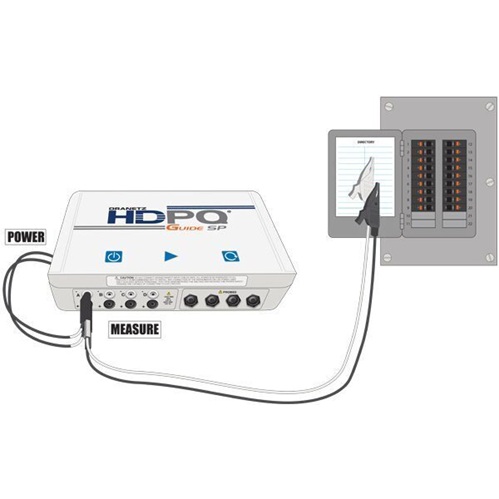

线路自供电：支持直接从被测电路取电（由正在测量的线路供电），无需依赖内部电池或外部电源，特别适合长期无人值守的固定监测。
无屏幕设计：去除了易损的液晶显示屏，进一步提升了在恶劣工业环境中的耐用性，所有操作通过远程完成。
2.A级精度测量能力
合规认证：完全符合IEC61000-4-30第三版A级标准，以及IEEE1159、IEEE519:2014等国际规范，数据可用于权威并网验收。
全参数监测：支持电压/电流（V,I）、功率（W,VA,VAR）、功率因数（PF）、需量、能量、谐波、闪变、电压暂降/骤升、中断及瞬变等数千个参数的同步捕获。
高频采样：具备512点/周波的高分辨率采样能力，能精准捕捉波形细节。
3.智能触发与远程控制
高级触发机制：独有的V&I波形偏差触发器，可基于峰值、波形或均方根差分触发，有效捕捉毫秒级的负载切换、负瞬态及间歇性谐波干扰。
远程操控：内置以太网接口，支持VNC远程桌面功能。用户可通过手机、平板或电脑上的Dran-View7软件（或免费VNC客户端）远程查看实时数据、修改设置并下载报告，实现“安装即离开”的高效作业。
自动纠错：软件具备修复工具，可自动检测并提示接线错误、CT变比设置错误或时间同步问题。
4.关键规格概览
防护等级——IP65(防尘、防喷水)
电压测量范围——0-1000Vrms(AC/DC)
精度等级——IEC61000-4-30ClassA(Ed.3)
采样率——512点/周波
输入通道——4路电压+4路电流
供电方式——被测线路供电(无需电池)
通信接口——以太网、USB、蓝牙(可选)
适用频率——50/60Hz及16/25Hz
保修期——3年出厂保修
应用场景与局限性
最佳适用场景：
户外变电站与配电柜：利用IP65外壳抵御风雨灰尘。
长期监测项目：利用线路供电特性，进行数周甚至数月的连续记录。
恶劣工业环境：如矿山、化工厂等高粉尘区域。
注意事项：
缓存限制：相比高端的Guide或Xplorer系列，VisaSP的记录缓冲区较小。对于需要极长周期高分辨率波形捕获（如发电机阶跃负载测试、复杂瞬态分析）的关键任务，可能不是最优选择，建议评估是否需要升级型号。
无本地屏幕：必须携带电脑或移动设备进行现场配置和数据读取，无法像VISA PLUS那样直接在手柄上查看结果。
目前该设备通常需通过专业渠道预订，货期视库存情况而定（有库存约1周，无库存需4-6周），建议联系区域销售获取最新报价与演示服务。
产品简介
1.1核心定位

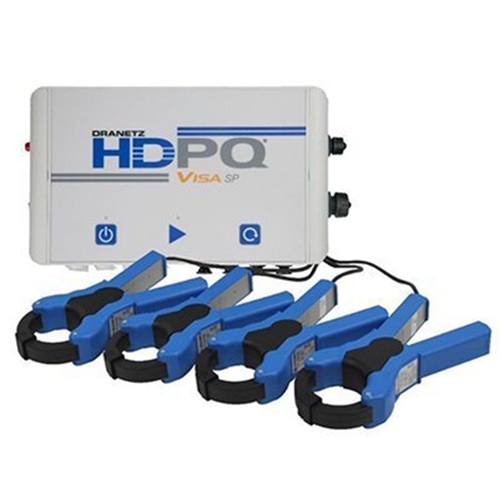

Dranetz HDPQ VISA SP防尘防电能质量分析仪为无屏IP65防尘型便携式+壁挂两用电能质量监测设备，整机去掉触控显示屏消除壳体开孔隐患，测量通道配置4路差分电压+4路差分电流，硬件测量精度对标同系列带屏VISA PLUS机型，依靠以太网、VNC远程协议完成全流程参数配置与数据调取，产品设计聚焦粉尘、淋雨、高湿等恶劣场景下的长时间离线挂装监测，是面向工业现场长效电能普查、并网验收、故障溯源的专用监测仪器。
1.2适用行业
1. 新能源行业：集中式光伏、陆上风电、储能变流器场站、户外直流充电桩并网点监测；
2. 重工制造行业：矿山冶金、水泥建材、石油化工等高粉尘生产车间配电巡检；
3. 电力基建行业：城乡偏远配网台区、轨道交通沿线户外箱变长期在线记录；
4. 市政工程：隧道泵房、露天污水处理厂潮湿配电系统能效核查。
2. 重工制造行业：矿山冶金、水泥建材、石油化工等高粉尘生产车间配电巡检；
3. 电力基建行业：城乡偏远配网台区、轨道交通沿线户外箱变长期在线记录；
4. 市政工程：隧道泵房、露天污水处理厂潮湿配电系统能效核查。
1.3核心优势
整机IP65全密封防尘防水结构、全通道IEC61000-4-30A级出厂标定、原生VNC远程全管控、出厂预置7套行业监测模板、配套DranView7专业分析软件一键导出合规检测报告。
Dranetz HDPQ VISA SP防尘防电能质量分析仪
产品核心功能与技术原理
2.1防尘防护技术原理
Dranetz HDPQ VISA SP防尘防电能质量分析仪整机采用一体化压铸密封壳体，摒弃传统机型屏幕预留开孔设计，机身仅保留标准化航空防水接线端子、通讯接口，所有接口搭配密封橡胶垫圈，达成IP65防护：数字“6”代表整机完全防尘，固体粉尘无法渗入设备腔体；数字“5”可抵御任意方向低压喷淋，雨天露天安装无需额外遮雨防护，从物理结构隔绝粉尘、水汽对内部电路板的侵蚀。
2.2测量采样技术原理
HDPQ VISA SP采用单周期512点16位高精度ADC同步采样架构，依托FFT快速傅里叶算法完成谐波分解，最高可解析50次谐波分量；设备内置NTP/GPS/RTC三重时钟同步机制，多台同型号Dranetz HDPQ VISA SP防尘防电能质量分析仪组网监测时可统一时序，保障故障事件时间戳数据一致性，避免多设备数据时序错乱影响故障定位。
2.3核心功能明细表
表格| 功能模块 | 实现原理 | 实际落地价值 |
| 全维度谐波分析 | FFT算法实时采集电压电流波形，拆分谐波、间谐波参数 | 排查变频器、UPS、充电桩等非线性负载谐波超标问题，匹配IEEE519限值核查 |
| 电压暂降/骤升事件捕捉 | 阈值触发式录波，可自定义触发上下限，预存触发前后周期波形 | 精准捕捉瞬时电网扰动，定位生产线停机、设备损坏诱因 |
| EN50160供电质量合规统计 | 按欧标7项供电指标自动统计占比，95%时长合规核算 | 满足电网并网验收资料出具需求，省去人工统计工时 |
| 能耗需量统计 | 分时累计有功、无功功率数据，生成日/月用电报表 | 帮助工厂优化负载分配，降低基础电费支出 |
| 远程互联互通 | VNC+ModbusTCP双通讯协议，以太网有线组网 | 手机/电脑异地远程启停监测、修改参数、下载存储数据 |
详细技术参数表
表格| 参数分类 | Dranetz HDPQ VISA SP（防尘无屏款） | 同系列VISA PLUS（带屏常规款） |
| 防护等级 | IP65整机防尘防水 | IP30室内常规防护 |
| 测量标准 | IEC61000-4-30Ed3ClassA | IEC61000-4-30Ed3ClassA |
| 电压通道 | 4路差分，0~1000VrmsCATIII，AC/DC两用 | 4路差分，0~1000VrmsCATIII，AC/DC两用 |
| 电流通道 | 4路差分，适配全系Dranetz柔性钳形探头 | 4路差分，适配全系Dranetz柔性钳形探头 |
| 单周期采样 | 512采样点，16bitADC | 512采样点，16bitADC |
| 频率量程 | 16~25Hz、42.5~69Hz，精度±0.01Hz | 16~25Hz、42.5~69Hz，精度±0.01Hz |
| 机身屏幕 | 无（全密封结构） | 7英寸WVGA彩色触控屏 |
| 内置存储 | 4GB机身固态存储，支持USB外接扩容 | 4GB机身固态存储，支持USB外接扩容 |
| 通讯配置 | 以太网、USB、可选外置蓝牙、GPS | 以太网、USB、标配WiFi、可选蓝牙/GPS |
| 工作温区 | 0℃~+50℃，存储-20℃~+55℃ | 0℃~+50℃，存储-20℃~+55℃ |
| 机身尺寸 | 254×203×70mm | 254×203×70mm |
| 整机重量 | 1.9kg | 2.1kg |
| 电池续航 | 原装锂电池满充8小时连续工作，3小时充满 | 原装锂电池满充8小时连续工作，3小时充满 |
产品核心优势
4.1壳体防护差异化
市面同价位便携电能质量分析仪防护普遍在IP30~IP44，露天使用必须加装金属防护箱，增加采购与安装成本；Dranetz HDPQ VISA SP防尘防电能质量分析仪出厂IP65防护，HDPQ VISA SP可直接固定在户外箱体、配电柜外壁，省去防护箱体配套投入，缩短现场施工周期。
4.2测量标准差异化
多数国产及部分进口同价位产品仅高配机型才能满足IEC61000-4-30A级精度，低配产品仅满足B级；Dranetz HDPQ VISA SP防尘防电能质量分析仪全系列统一A级硬件标定，出厂附带精度溯源资料，监测数据可直接用于第三方并网验收、电力监管核查，避免因精度不达标重复复测。
4.3远程控制差异化
市面多数机型远程功能需额外加装外置通讯模块、配套付费软件；HDPQ VISA SP原生内置VNC远程协议，用户安装免费VNC客户端即可实现全功能远程操控，ModbusTCP协议可对接用户自有SCADA监控系统，无缝接入工厂能源管理平台。
4.4配置效率差异化
仪器出厂内置7套预设监测方案（国标PQ、欧标EN50160、电机监测、能耗审计、浪涌启动电流等），新手选用对应模板即可一键启动监测；同类竞品多需要逐项手动设置电压、谐波、暂态阈值，现场调试耗时更长。
4.5报告生态差异化
配套原厂DranView7分析软件，采集数据导入后自动按照国标GB/T14549、欧标EN50160生成标准化PDF报告；市面多数设备仅能导出原始数据表格，需人工整理编制检测报告，增加后期数据分析工作量。
Dranetz HDPQ VISA SP防尘防电能质量分析仪
产品适用场景
5.1光伏电站户外并网监测
山地、荒漠光伏场站逆变器出线端无遮雨棚，风沙大、昼夜温差大，Dranetz HDPQ VISA SP防尘防电能质量分析仪直接壁挂配电柜外侧，HDPQ VISA SP长期记录谐波、电压波动、闪变数据，用于电站并网验收与年度电能质量巡检。
5.2矿山冶金车间粉尘工况
选矿、冶炼车间粉尘浓度高、设备振动频繁，普通仪器积尘易故障停机，该机型IP65密封机身可长期放置在变频电机配电柜旁，跟踪大功率电机启动涌流、三相不平衡问题，排查设备频繁跳闸诱因。
5.3露天直流充电桩场站检测
高速服务区露天充电桩无封闭配电房，日晒淋雨环境恶劣，Dranetz HDPQ VISA SP防尘防电能质量分析仪固定在充电桩进线柜，全天候记录充电工况下谐波与电压骤降，协助运营商优化配电方案。
5.4偏远乡村配网台区监测
山区农网台区交通不便，人工定期巡检成本高，HDPQ VISA SP通过以太网接入台区通讯箱，远程读取长期电压偏差、三相不平衡数据，助力供电部门针对性改造老旧线路。
5.5化工厂区潮湿泵房巡检
化工循环水泵房水汽重、腐蚀性雾气多，仪器密封结构避免水汽腐蚀电路板，持续监测泵组驱动变频器的电能参数，提前预判设备老化故障。操作与使用优势

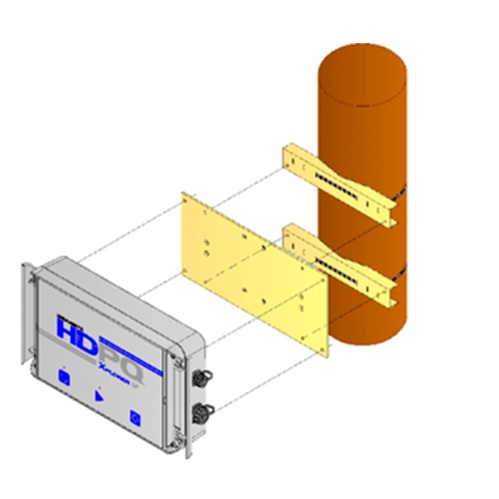

1. 安装便捷性：机身背部预留一体化挂耳结构，支持壁挂、扎带捆绑两种固定方式，1人即可完成现场设备安装，轻量化1.9kg机身适配高空配电柜狭小空间部署；2. 全远程免到场操作：依托VNC远程功能，工作人员在办公室电脑、平板即可完成Dranetz HDPQ VISA SP防尘防电能质量分析仪参数设置、启停监测、实时数据查看，恶劣环境不用人员抵达设备安装点位；
3. 智能接线识别：仪器内置自动回路检测算法，接线完成后自动识别单相、三相星型、三相三角接线方式，自动匹配对应测量参数，降低现场接线错误概率；
4. 双路径数据导出：现场可通过USB优盘本地拷贝数据，远程通过以太网直接从仪器硬盘下载归档文件，适配不同场景数据提取需求；
5. 多源时钟校准：内置RTC硬件时钟，可选NTP网络校时、GPS外置模块校时三种方式，多设备组网监测时统一时间基准，保障故障事件同步溯源。
售后保障与产品资质
7.1产品权威资质
Dranetz HDPQ VISA SP防尘防电能质量分析仪拥有IEC61000-4-30ClassA精度认证、IP65第三方防尘防水检测认证、欧盟CE安全认证、美国FCC电磁兼容认证、CATIII1000V高压安全认证、UL元器件安全认证，所有资质文件可随货提供复印件用于项目招投标验收。
7.2标准化售后保障（依据原厂手册质保条款）
1. 整机质保：原厂整机3年免费质保，非人为损坏故障免费维修更换；原装配套锂电池单独享受1年质保服务；2. 技术服务：国内技术团队工作日7×24小时电话+远程协助，实时解决仪器设置、软件使用、故障排查问题；
3. 计量校准：可按需付费提供年度计量校准服务，出具CNAS认可校准报告，保障设备长期精度合规；
4. 培训服务：免费线上产品操作、DranView7数据分析培训，采购批量机型可预约线下现场实操教学；
5. 备件供应：原厂原装测试线缆、柔性电流探头、备用电池长期现货供应，解决后期配件替换需求。
常见问题FAQ
Q1：Dranetz HDPQ VISA SP防尘防电能质量分析仪IP65防护能不能直接放在露天淋雨环境？
A1：IP65标准可抵御任意方向低压水喷淋，日常雨天露天安装无损坏风险，但不建议长期浸泡在积水中，避免接线端子长时间泡水出现腐蚀，HDPQ VISA SP常规露天配电柜外壁部署完全适配。
Q2：没有屏幕的HDPQ VISA SP，第一次调试必须用电脑远程吗？
A2：首次调试需通过网线连接电脑VNC远程配置参数，完成预设模板保存后，后续可远程一键调取历史配置文件启动监测，长期使用无需现场接触设备。
Q3：设备内置4GB存储空间能存储多久监测数据？
A3：按照常规15分钟定时记录参数模式，可连续存储12个月以上基础数据；开启全波形录波模式下可存储3~6个月事件波形，空间不足可外接USB优盘扩容。
Q4：HDPQ VISA SP是否支持直流充电桩直流电压、电流测量？
A4：4路电压、4路电流通道均支持AC/DC全量程测量，可直接采集充电桩直流侧功率、谐波数据，适配新能源直流设备检测需求。
Q5：远程操控需要安装付费软件吗？
A5：VNC客户端为全免费开源软件，电脑、安卓/苹果手机均可下载免费客户端，无需额外付费购买远程控制程序，Modbus对接用户自有系统也无软件授权费用。
Q6：低温环境下电池续航会不会大幅缩减？
A6：设备标称工作温区0℃~+50℃，0℃低温环境续航会小幅下降约15%，低于0℃环境建议接入外接适配器供电，避免低温锂电池容量衰减。依托IP65全密封防尘结构与A级标准化测量性能，Dranetz HDPQ VISA SP防尘防电能质量分析仪补齐了恶劣工况电能监测的设备短板，HDPQ VISA SP从采购、安装到运维全周期减少防护箱体、人工巡检等隐性成本投入。搭配DranView7原厂数据分析软件与完善的售后体系，设备采集数据可直接支撑并网验收、能效审计、故障排查等多项工作，产品参数契合国内外多项电力行业规范，现已在光伏、矿山、化工、配网多领域项目落地应用，为各类工业用户电能精细化管理提供稳定的数据支撑，文章来源于电能质量分析仪。
