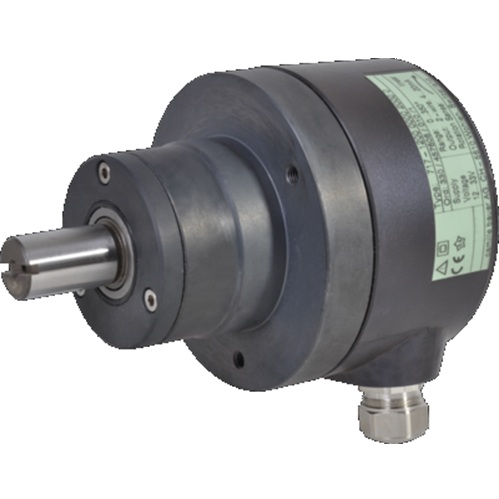

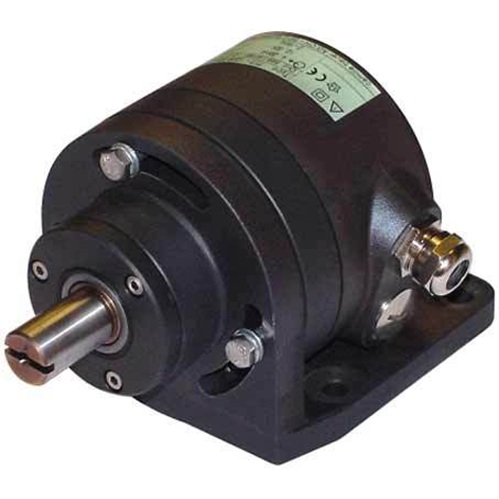

KINAX WT717角度位置变送传感器
在阀门自控、重工设备、船舶舵机等自动化监测场景中，小型化角度采集仪表需求持续提升，传统大体积电刷式变送器普遍存在触点磨损、低温漂移、安装开孔繁琐等问题，项目后期备件替换与检修成本居高不下。 KINAX WT717角度位置变送传感器 作为同系列紧凑型升级产品，沿用成熟差分电容无触点测量原理，在WT707产品技术基础上优化机身尺寸与结构布局，兼顾高精度测量与轻量化安装优势，覆盖常温、防爆、船用、低温多类工况。产品凭借模块化选型......
产品描述
在阀门自控、重工设备、船舶舵机等自动化监测场景中，小型化角度采集仪表需求持续提升，传统大体积电刷式变送器普遍存在触点磨损、低温漂移、安装开孔繁琐等问题，项目后期备件替换与检修成本居高不下。KINAX WT717角度位置变送传感器作为同系列紧凑型升级产品，沿用成熟差分电容无触点测量原理，在WT707产品技术基础上优化机身尺寸与结构布局，兼顾高精度测量与轻量化安装优势，覆盖常温、防爆、船用、低温多类工况。产品凭借模块化选型逻辑，现已广泛落地精细化工、内河船舶、暖通自控、工程机械等领域。下文从产品定位、技术原理、参数配置、落地应用八大板块完整拆解KINAX WT717，帮助采购与现场工程师高效选型、规范运维。
产品简介
1.1产品核心定位
KINAX WT717角度位置变送传感器是德国KINAX系列紧凑型电容式角位移变送装置，产品核心定位为中小型转轴、阀门摆臂角度实时采集，将机械转角线性转化标准直流电流信号；原生量程0~5°至0~270°，搭配定制减速齿轮可实现多圈行程测量，集成零点、量程外置微调结构，主打小型柜体、紧凑设备空间受限安装场景，可依据订货编码自由选配防爆、船用、宽温版本。
1.2适配应用行业
KINAX WT717角度位置变送传感器落地五大主流细分行业：精细化工中小型防爆阀自控系统、内河及近海船舶舱阀监测、暖通空调风阀生产线、工程机械液压摆臂采集、中小型火电除尘挡板自控。
1.3产品基础核心优势
整机紧凑型壳体设计，相比同规格传统变送器体积缩减约22%，QPQ氮化钢制主体外壳搭配多种出线结构可选；无触点电容采样杜绝电刷损耗，出厂标准化编码选型，不用非标改孔、改线路即可匹配多数工控PLC，多温区、防爆、船用规格一站式选配，降低项目定制成本。
KINAX WT717角度位置变送传感器
产品核心功能与技术原理
2.1四大核心功能
1. 转轴角度线性采集，把机械转角转化标准直流mA信号；
2. ZERO/SPAN外置电位实现零点、满量程现场免拆机校准；
3. S拨码开关快速切换输出升降转向（＞150°量程机型）；
4. 按需选配减速齿轮，实现单角度至数百圈大范围行程变送。
2. ZERO/SPAN外置电位实现零点、满量程现场免拆机校准；
3. S拨码开关快速切换输出升降转向（＞150°量程机型）；
4. 按需选配减速齿轮，实现单角度至数百圈大范围行程变送。
2.2通俗化工作原理
KINAX WT717依托差分电容测量原理，主轴带动内部动极板相对定极板发生位移，两极有效重叠面积随转角同步变化，电容差值形成原始物理信号；内部信号调理电路采集差值，经放大、线性补偿处理后，转化0~1mA/0~5mA/4~20mA等工业标准电流输出；全程无金属触点摩擦，从原理上规避触点氧化、磨损带来的数据漂移，即便高频往复转动工况仍能长期维持测量稳定性。详细技术参数表
表格| 参数分类 | 项目明细 | KINAX WT717出厂标准参数 |
| 量程规格 | 无齿轮原生量程 | 0~5°~0~270°，优选10°/30°/90°/180° |
| 选配齿轮量程 | 搭配减速齿轮实现10圈～1600圈行程测量 | |
| 精度指标 | ≤150°量程≤0.5%FS；＞150°~270°≤1.5%FS，重复性＜0.2% | |
| 输出制式 | 2线4~20mA、3/4线0~1/5/10/20mA多规格可选 | |
| 供电范围 | 常规DC12~33V；Ex防爆DC12~30V；交直流隔离款AC85~230V | |
| 环境参数 | 标准版-25℃~+70℃；改良宽温款-40℃~+70℃，IP66防护 | |
| 机械性能 | 主轴径向最大950N、轴向480N，抗振对标DIN工业振动标准 | |
| 机身配置 | 插接/PG11格兰两种出线，直装/脚座/法兰三类安装方式 | |
| 整机重量 | 裸机约2.5kg，带齿轮配置约3.5kg |
产品核心优势
对比国产小型电刷变送器、同规格进口普通角位仪表，KINAX WT717角度位置变送传感器形成五项差异化落地优势：1. 紧凑型轻量化结构机身优化设计，狭小控制柜、阀组集成空间轻松安装，同类产品普遍体积偏大需改开孔；
2. 全模块化编码选型防爆（EExiaIICT6）、GL船用、-40℃低温、加强抗振均通过订货号选配，无零散非标改制；
3. 无触点电容架构，年均维保频次远低于电刷式产品，大幅降低备品采购开支；
4. 多出线+多安装自由组合，插接端子适合量产工装，金属PG格兰适配潮湿化工、船舱环境；
5. 输出负载自适应设计，在额定负载范围内电流不受后端线路阻值波动影响，适配长距离布线DCS采集。
产品适用场景
1. 精细化工防爆车间：小型切断阀、微调阀开度采集，选用EExiaIICT6本安款配套安全栅；2. 内河船舶系统：船舱气动截止阀、小型舵机转轴监测，GL认证船用版本适配船舱高湿颠簸工况；
3. 暖通仪表产线：风阀执行器出厂全量程标定，标准版2/3线输出对接测试工装；
4. 工程机械配套：挖掘机液压摆臂、启闭机小转轴角度在线采集，宽温抗振规格适配露天环境；
5. 中小型火电除尘：烟道小型挡板开度闭环监测，常规抗振机型接入除尘DCS系统。
操作与使用优势
6.1现场校准便捷
壳体外侧预留ZERO零点、SPAN量程两个微调电位，无需拆开机壳，现场出现系统偏差就地微调，缩短停机调试工时。
6.2安装灵活多变
直装、脚座、法兰三种安装任选，新老设备改造不用重新加工安装底座，原有安装位可直接替换旧变送器。
6.3接线容错优化
插接款7芯接线、PG金属端子4+接地两种方案，接线标识丝印清晰，新手接线失误概率显著降低。
6.4备品管理简单
同开孔尺寸不同量程机型可互换备用，企业备品库存不用按量程细分备货，精简库存品类。
KINAX WT717角度位置变送传感器
售后保障与产品资质
7.1原厂质保政策
KINAX WT717角度位置变送传感器自正规采购签收起享受原厂24个月有限质保，质保覆盖原材料与出厂工艺缺陷；人为超压、私自拆机改装、超限机械冲击不在免费保修范畴。
7.2合规资质
全系列产品通过EN50020本安防爆、DINEN电磁兼容认证，船用版本附带GL劳氏船级证书，国内供货可提供原厂出厂检测报告、报关单据，满足安监、船检、CNAS资料归档要求。
7.3技术服务
国内授权服务商提供选型编码协助、现场安装技术指导，原厂官网可下载对应英文版手册与尺寸图纸。常见问题FAQ（SEO问答板块）
表格| 问题编号 | 用户高频咨询 | KINAX WT717专业解答 |
| Q1 | 防爆工况选型必须指定什么版本？ | 需要EExiaIICT6本安款，供电选用12~30V本安电源并配套安全栅。 |
| Q2 | 零下38℃露天设备能用标准版WT717吗？ | 不能，必须选购-40℃改良宽温版本，常规款低温易出现输出漂移。 |
| Q3 | 多圈阀门如何配置WT717？ | 根据阀门总圈数核算减速比，原厂2:1~1600:1多规格齿轮按需选配。 |
| Q4 | 4~20mA两线输出可以直接接PLC吗？ | 标准两线制适配通用PLC模拟输入，注意负载阻值不超出产品额定上限。 |
综合参数与落地表现来看，KINAX WT717角度位置变送传感器依托紧凑型优化设计与无触点电容核心技术，针对性解决狭小安装空间、多工况合规选型、后期频繁维保等行业痛点，凭借标准化订货体系覆盖化工、船舶、暖通、重工多领域差异化需求。项目选型阶段结合环境温区、防爆要求、安装空间确定配置，现场遵循原厂校准规范调试，既能满足各项安监与船检验收标准，又能长期降低仪表更换与检修成本，是中小型角位移采集项目高适配选型方案，文章来源于多功能校验仪。
