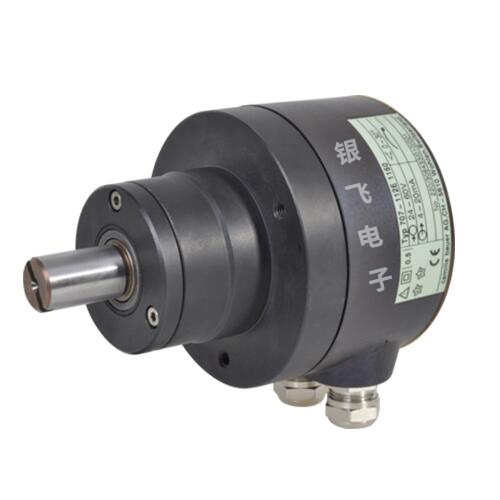

KINAX WT707 角度位置变送传感器
在船舶、石化防爆、重型工程机械等工业自控场景中，转轴、阀门舵机的角度实时监测长期面临普通电刷式角位移传感器触点磨损、震动漂移、高低温环境精度失效等行业痛点，频繁的备件更换拉高设备运维成本。KINAX WT707角度位置变送传感器凭借无触点差分电容测量架构，摒弃传统电刷接触结构，原生测量区间覆盖0~5至0~270，配套多规格内置减速齿轮后可实现最高1600圈多圈转角采集，输出0~1mA、4~20mA等国标工业直流信号，同时提供本安防爆、德国劳氏......
产品描述
在船舶、石化防爆、重型工程机械等工业自控场景中，转轴、阀门舵机的角度实时监测长期面临普通电刷式角位移传感器触点磨损、震动漂移、高低温环境精度失效等行业痛点，频繁的备件更换拉高设备运维成本。KINAX WT707角度位置变送传感器凭借无触点差分电容测量架构，摒弃传统电刷接触结构，原生测量区间覆盖0~5°至0~270°，配套多规格内置减速齿轮后可实现最高1600圈多圈转角采集，输出0~1mA、4~20mA等国标工业直流信号，同时提供本安防爆、德国劳氏GL船用等定制版本。下文从产品定位、技术原理、参数规格、落地应用八大板块完整拆解KINAX WT707角度位置变送传感器，帮助自控工程师快速选型与落地调试。KINAX WT707是GMC-I KINAX系列专为严苛工业场景设计的高精度双轴倾斜角度变送传感器，属于倾斜姿态测量的高端工业级产品，核心信息整理如下：
核心定位与适用场景
这款产品主打高防护、高精度的双轴倾斜角度测量，专为户外恶劣工况设计，核心适配场景：
风电塔筒、光伏支架的姿态倾斜在线监测
工程机械（起重机、挖掘机）的臂架姿态检测
桥梁、大坝、高层建筑等结构健康监测
港口机械、大型船舶的平台倾斜检测
核心技术参数
测量范围——±85°双轴独立测量，支持单/双轴模式切换
测量精度——整体精度±0.05°，分辨率可达0.001°，满足高精度监测要求
防护等级——IP69K，最高等级防尘防水，可耐受高压高温冲洗，完全适应户外淋雨、粉尘工况
输出信号——支持4-20mA模拟量、Modbus RTU（RS485）、CANopen多种输出，兼容主流工业控制系统
工作温度——-40℃~+85℃宽温范围，适配北方冬季低温、南方夏季高温户外场景
供电电压——10~30V DC，适配工业标准供电
防爆选项——可选本安防爆版本，适配石油化工易燃易爆场景
核心产品优势
非接触磁敏测量原理：无机械磨损，抗震动抗冲击性能远优于传统接触式传感器，理论寿命无限，长期使用精度无衰减
IP69K顶级防护：可承受80℃高温、100bar高压水冲洗，完全防护粉尘和水侵入，海边、井下等恶劣工况也可稳定使用
出厂免校准：预置原厂校准参数，安装后直接输出信号，无需现场调试校准，降低施工成本
抗干扰能力强：内置电磁滤波设计，无惧工业现场强电磁干扰，输出信号稳定无波动
选型与使用注意事项
若仅需单轴倾斜测量，可选择同系列更经济的WT705型号，WT707是双轴版本，适配需要同时检测两个方向倾斜的场景
用于易燃易爆场景一定要订购防爆版本，常规版本不具备防爆性能，无法满足合规要求
安装时需保证传感器基准面与被测基准面贴合，避免安装应力导致测量偏差，固定扭矩严格按照说明书要求控制
产品简介
1.1产品核心定位

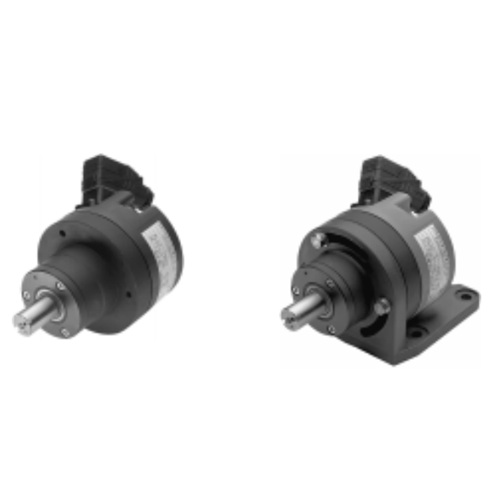

KINAX WT707角度位置变送传感器是德国原厂研发无触点电容式角位移变送装置，核心作用是将机械转轴的旋转角度线性转化为标准直流电流信号，传输至PLC、数显仪表等后端采集设备；产品采用模块化定制设计，可通过选型编码自由搭配安装底座、出线方式、减速齿轮、防爆规格，兼顾单角度短行程与多圈大范围转角测量，区分标准通用型、Ex本安防爆型、GL船用加强型三大基础版本。
1.2适配应用行业
KINAX WT707角度位置变送传感器落地五大主流应用领域：远洋船舶配套自控系统、石油化工防爆阀门控制、重型矿山工程机械、火电锅炉调节阀监测、冶金轧机辊缝控制系统。
1.3产品基础核心优势
WT70采用全钢QPQ氮化处理壳体、IP66防护等级，无触点采样结构杜绝机械磨损损耗，出厂预留零点、量程双微调电位，支持顺时针/逆时针转向硬件切换，电源可选交直流宽压规格，从硬件结构上大幅降低震动、高低温工况下的数据漂移故障。
KINAX WT707角度位置变送传感器
产品核心功能与技术原理
2.1四大核心功能
KINAX WT707角度位置变送传感器集成：转轴角度线性采集、多制式标准电流变送输出、现场零点/量程手动微调、转向硬件切换四项基础功能；选配齿轮结构可拓展多圈量程，防爆/船用版本适配高危特殊工况。
2.2通俗化工作原理
1. 电容采样环节：被测转轴接入WT707主轴后，转轴转动改变内部差分电容极板相对覆盖面积，电容数值随转角线性变化，全程无电刷、弹片物理接触，从根源避免触点磨损；2. 信号转换环节：内部电路采集电容变化量，经过放大、线性补偿处理，转化为固定规格直流电流；
3. 现场校准环节：壳体预留ZERO零点、SPAN量程两个微调电位，操作人员无需拆机即可修正输出区间，S拨码开关可直接切换信号升降对应旋转方向；
4. 负载适配：变送输出具备负载自适应特性，在额定外接电阻范围内，输出电流不受后端负载阻值变化影响。
详细技术参数表
表格| 参数分类 | 项目明细 | KINAX WT707出厂标准参数 |
| 量程规格 | 原生无齿轮量程 | 0~5°~0~270°，优选10°/30°/60°/90°/180° |
| 选配齿轮量程 | 2:1~1600:1减速，最高1600圈全行程测量 | |
| 输出规格 | 可选电流信号 | 0/1/5/10mA、4~20mA，支持2/3/4线多种接线 |
| 精度指标 | ≤150°量程基本误差≤0.5%；＞150°~270°≤1.5%，重复性＜0.2% | |
| 环境性能 | 常规温区：-25~+70℃；宽温版：-40~+70℃，年湿度最高95% | |
| 防护/抗震 | IP66防护；耐震200Hz10g连续冲击，三轴50g短时冲击 | |
| 供电参数 | DC12~33V/AC85~230V多电源规格，功耗＜0.9W | |
| 机械规格 | 主轴径向最大1000N、轴向500N，整机裸重约2.9kg |
产品核心优势
对比常规电刷式电位器角位移变送器，KINAX WT707角度位置变送传感器五项差异化优势：1. 无触点电容架构：无机械接触部件，长期震动工况无磨损，设备使用寿命远高于电刷式产品，减少备件更换频次；
2. 全模块化选型：通过订货编码自由组合安装方式、出线、齿轮、防爆，不用非标改制，缩短项目定制周期；
3. 多场景合规认证：同时拥有ATEXEExiaIICT6本安防爆、GL德国船级社认证，兼顾化工防爆舱、远洋船舶两类特殊合规场景；
4. 现场免拆机校准：外置零点点位、量程微调旋钮，现场故障无需返厂，缩短停机调试时长；
5. 宽工况耐受：QPQ氮化钢制外壳，IP66防护，-40超低温版本适配北方露天重工、极地船舶设备。
产品适用场景
1. 远洋船舶自控：舵机转轴、船舱截止阀角度采集，GL船用版本适配船舶潮湿颠簸工况；2. 石化防爆厂区：防爆Ex型配套易燃易爆工况调节阀，满足化工安全规范；3.矿山工程机械：破碎机、挖掘机液压摆臂转角监测，抗震动壳体适配露天恶劣环境；4.火电能源：锅炉进水调节阀、烟气挡板开度采集，实现DCS远程闭环控制；5.冶金产线：轧机压下辊角度监测，稳定轧制精度。
操作与使用优势
6.1多安装形式灵活适配

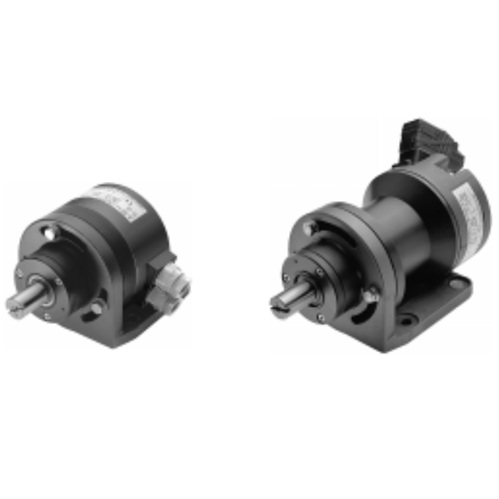

WT707支持无底座直装、支架脚座安装、法兰固定三种安装方式，适配狭小柜体与重型设备外露转轴。
6.2三种出线结构可选
插拔接头、PG11螺纹端子两种出线，电缆可前置/后置布线，适配不同布线工艺。
6.3接线灵活多变
同一型号可在2线（4~20mA）、3线、4线输出间切换，仅需更改内部接线并微调量程，适配不同PLC模块。
6.4故障排查简单
输出异常优先微调零点/量程，多数现场漂移问题就地解决，无需整机拆卸。售后保障与产品资质
7.1原厂质保
KINAX WT707自正规采购起享受原厂12个月有限质保，原材料、出厂工艺故障免费售后；人为超压、机械过载磕碰、私自拆机改装不在保修范围。
7.2合规资质
产品通过EN50020本安防爆、EN50081电磁兼容、GL劳氏船检认证，国内供货附带原厂出厂检测报告、认证证书。
7.3技术支持
国内合作服务商可提供选型编码协助、现场调试指导，原厂官网可下载全系列选型手册与尺寸图纸。
KINAX WT707角度位置变送传感器
常见问题FAQ（SEO问答板块）
表格| 问题编号 | 用户高频咨询 | KINAX WT707专业解答 |
| Q1 | WT707不带齿轮最大测量角度是多少？ | 原生无齿轮最大量程0~270°，如需多圈测量必须选配原厂减速齿轮组件。 |
| Q2 | 4~20mA两线输出可以直接接PLC模拟量模块吗？ | 标准两线制4~20mA为本安常用规格，常规PLC无源模拟输入可直连，注意负载阻值不超上限。 |
| Q3 | 防爆型号可以直接用于化工0区危险环境？ | WT707EExiaIICT6为本安防爆规格，符合国标本安使用规范，配套安全栅后可用于防爆区域。 |
| Q4 | 现场输出线性偏移怎么处理？ | 通过壳体ZERO、SPAN电位分别校准零点与满量程，偏移过大排查主轴机械安装间隙。 |
综合参数与落地表现来看，KINAX WT707角度位置变送传感器依托无触点电容测量核心设计，从根源解决传统电刷式传感器磨损、震动漂移痛点，凭借模块化选型、防爆船用双合规资质、宽温抗振性能，在船舶、石化、重工多细分领域实现规模化落地。采购阶段按照原厂订货编码按需搭配齿轮、安装底座、出线规格可避免非标改造成本，使用中依托外置微调旋钮实现就地校准，大幅降低现场运维耗时。企业根据工况选择常规/防爆/船用版本，既能满足自动化采集精度需求，又能契合行业安监、船检合规验收标准，文章来源于多功能校验仪。
