高频电刀是现代外科手术中实现组织切割、凝血的核心能量设备，输出功率稳定性、高频漏电流安全性、负极板接触监测可靠性，直接关系手术风险与临床疗效。在医院设备质控、计量校准、第三方维保场景中，传统测试设备存在负载精度不足、功能单一、操作复杂、数据不可追溯等问题。Rigel Uni-Therm高频电刀分析仪采用无感负载模拟、真有效值高速采样、定制电流互感器测量等核心技术，覆盖功率分布、高频漏电流、回路安全监测等全项目检测，符合IEC60601-2-2及国内医疗设备安全规范，可适配主流品牌高频电刀全周期检测需求，为医疗设备安全运行提供专业支撑。

Rigel Uni-Therm高频电刀分析仪核心测试原理与硬件架构

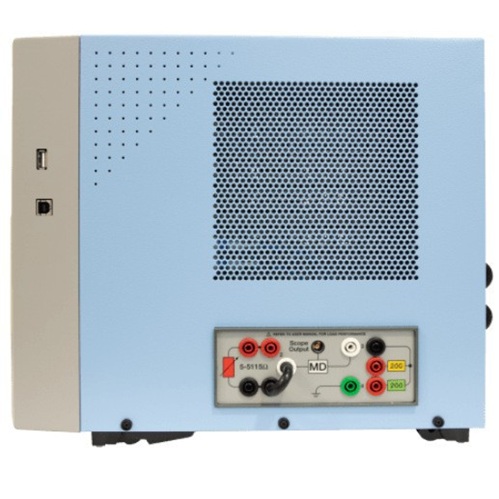

Rigel Uni-Therm高频电刀分析仪依托无感负载与高速信号采集技术，从底层解决高频电刀测试中的波形畸变、相位偏移、测量误差等问题。设备内置高功率低感抗负载bank，采用无感陶瓷电阻组成0–5115Ω连续可调负载网络，以5Ω为步进调节，最大限度降低高频工况下的相位偏移，还原临床手术中人体组织等效阻抗特性，避免传统感性负载导致的测量失真RigelMedical。 电流测量环节，Rigel Uni-Therm高频电刀分析仪搭载定制化电流互感器，可直接采集0–8ARMS高频大电流信号，兼顾常规电切、电凝模式与大电流血管闭合功能测试，测量过程不干扰原始输出波形，保障数据真实性。电压测试采用10kV全隔离测量系统，可同步采集峰值、峰峰值、真有效值电压，配合真有效值功率计算逻辑，精准反映高频电刀实际输出能量。整机采用模块化硬件设计，前后面板分区布局测试接口，高频功率端口、漏电流测试端口、脚踏控制端口物理隔离，配合屏幕可视化接线指引，降低误操作风险，提升测试安全性。

Rigel Uni-Therm分析仪全量程测量参数与精度性能解析

Rigel Uni-Therm高频电刀分析仪具备完整的测量量程与稳定精度，可满足不同功率等级高频电刀的检测需求。功率测量采用真有效值计算方式，量程覆盖0–500WRMS，＞50W区间精度为±5%读数，≤50W区间精度为±(5%读数+1W)，支持100%占空比、最长60秒持续测试，适配长时间凝血、大功率切割工况验证。
负载调节方面，设备实现0–5115Ω无感调节，分辨率5Ω，负载精度达±(1%设定值+0.5Ω)，可精准匹配不同组织阻抗对应的测试条件，生成完整功率分布曲线RigelMedical。电压测量支持0–700VRMS与0–10kV峰峰值（闭环负载），RMS电压精度±(10%读数+5V)，峰峰值电压精度±(10%读数+15V)；电流测量量程0–6ARMS（内置负载）、0–8ARMS（外接负载），精度±(2%读数+10mA)，覆盖全规格高频电刀测试要求RigelMedical。波峰因数测量范围1.4–20，可完整反映高频脉冲波形特征，为设备性能评估提供多维数据支撑。

Rigel Uni-Therm多模式测试功能与临床质控适配性

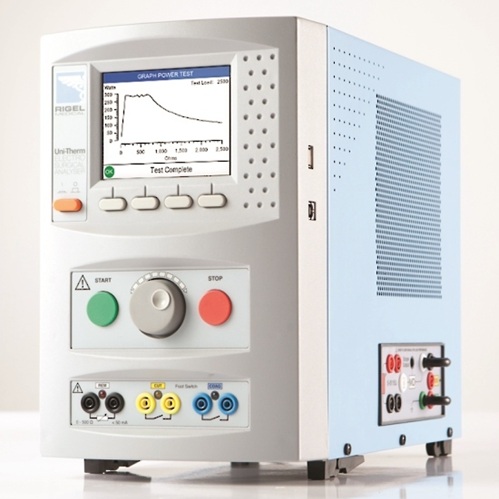

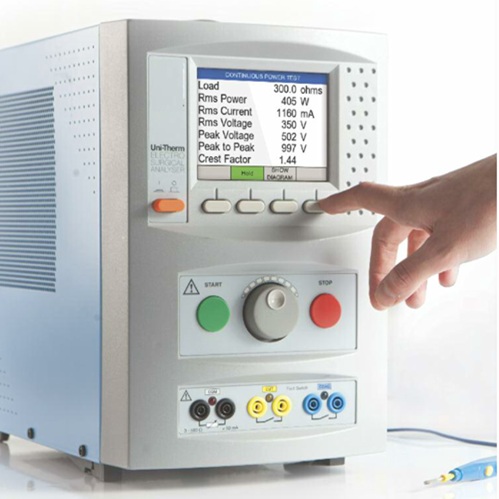

Rigel Uni-Therm高频电刀分析仪搭载多场景测试模式，覆盖临床高频电刀全项质控项目，满足合规检测与故障排查双重需求。设备支持连续功率测试、曲线功率测试、外接负载测试三种模式，连续模式可在固定负载下实时读取功率与电流，曲线模式可自动扫描变负载工况，生成功率-阻抗分布曲线，外接负载模式可适配短路测试与定制化负载场景RigelMedical。
高频漏电流测试是临床安全核心项目，Rigel Uni-Therm高频电刀分析仪内置完整测试方案，配合可视化接线指引，可自动完成漏电流采集，数据实时显示并判断是否超标，简化传统繁琐的漏电流测试流程RigelMedical。负极板接触质量监测（CQM）测试采用1Ω高精度可调电位器，量程0–475Ω，支持自动/手动调节电阻，模拟不同接触阻抗状态，验证负极板报警逻辑与响应精度，从源头降低负极板烫伤风险。此外，设备提供电切、电凝双路脚踏控制接口，可远程触发高频电刀输出，实现测试自动化，提升检测效率与操作安全性。

Rigel Uni-Therm交互设计与数据管理系统应用

Rigel Uni-Therm高频电刀分析仪以人性化交互与数字化管理为设计方向，降低操作门槛并实现测试数据全流程可追溯。设备配备高清彩色显示屏，全程提供图形化接线示意图、测试步骤指引与实时波形曲线，无需对照手册即可完成规范操作，适配不同技术水平用户使用。界面采用图标化菜单与快捷按键设计，可快速切换测试项目、调节负载参数、查看历史数据，操作逻辑贴合临床质控流程。
数据管理方面，Rigel Uni-Therm高频电刀分析仪内置4Mb存储单元，可保存约5000组完整测试记录，支持CSV、SSS两种格式导出，满足数据归档与溯源要求RigelMedical。设备搭载蓝牙无线通信模块，可连接专用打印机与Med-eBase管理软件，实现报告现场打印与数据云端管理，替代传统纸质记录，提升质控数字化水平。测试报告可包含设备信息、测试参数、波形曲线、合格判定等完整内容，符合医疗设备质控文档规范，便于院感核查、计量审核与日常管理查阅。

Rigel Uni-Therm工业设计与环境适配能力

Rigel Uni-Therm高频电刀分析仪以工业级耐用性与场景化适配设计，满足医院、计量机构、维保现场多环境稳定运行需求。设备尺寸370mm×300mm×204mm，净重10kg，机身采用加固结构，适配移动测试与频繁转运场景RigelMedical。电气系统采用115/230V宽幅市电供电，适配不同地区电网标准，内部采用隔离式电源设计，抗电磁干扰能力符合医疗设备规范，在手术室复杂电磁环境下可稳定工作。 环境适配方面，设备工作温度0–40℃，存储温度0–50℃，相对湿度无冷凝要求，可在国内多数地区正常使用RigelMedical。接口采用屏蔽式设计，有效降低外部信号干扰，所有测量回路具备过压、过流双重保护，可承受高频电刀瞬时高压冲击，延长设备使用寿命。日常维护仅需外部清洁，无用户可拆部件，降低运维成本；官方提供规范校准服务，建议12个月校准周期，保障长期测量精度稳定。

Rigel Uni-Therm高频电刀分析仪核心技术参数表

表格

测试项目	量程范围	测量精度	核心特性
有效功率	0–500WRMS	＞50W：±5%读数；≤50W：±(5%读数+1W)	100%占空比，最长60s持续测试
可变负载	0–5115Ω	±(1%设定值+0.5Ω)	无感陶瓷电阻，5Ω步进调节
电流测量	0–6A(内置)/0–8A(外接)	±(2%读数+10mA)	定制电流互感器，大电流适配
电压测量	0–700VRMS/0–10kV峰峰值	RMS：±(10%读数+5V)	10kV全隔离测量系统
波峰因数	1.4–20	—	波形特征完整采集
CQM测试	0–475Ω	±5%±2Ω	1Ω分辨率，自动/手动调节
数据存储	约5000条	—	CSV/SSS格式，蓝牙导出
物理参数	370×300×204mm，10kg	—	宽幅市电，工业级防护

Rigel Uni-Therm高频电刀分析仪以无感负载测试原理、全量程精准测量、多模式合规检测、数字化管理能力为核心优势，精准解决高频电刀质控中的精度不足、操作繁琐、数据难追溯等行业痛点。设备从硬件架构到软件功能均贴合临床实际需求，可完成功率、漏电流、负极板安全等全项目测试，适配手术室日常质控、计量机构校准、第三方设备维保等多元场景。Rigel Uni-Therm高频电刀分析仪在安全性、精准度、易用性之间实现平衡，助力医疗机构完善电外科设备质控体系，为手术安全与设备合规运行提供持续可靠的技术保障，文章来源于电器安规综合测试仪。
