在家用电器、电动工具、IT设备、照明灯具等产品规模化量产环节，电气安全检测是满足CCC、CE、IEC等认证要求、防范触电与设备击穿风险的关键工序。传统多台分立测试仪存在接线繁琐、效率偏低、数据不统一、高压操作风险高等问题，难以适配高速流水线连续检测需求。Seaward HAL103产线安规测试仪整合四线法接地导通、交直流耐压、绝缘电阻、电弧侦测等全项功能，以全隔离安全输出、自动序列测试、条码联动管控与大容量数据存储设计，成为产线安规检测的稳定设备。本文结合设备权威技术指标，系统解析其测试原理、核心参数、工程设计与落地应用，为产线安规检测规范化、高效化提供专业参考。

Seaward HAL103核心测试原理与电气安全检测架构

Seaward HAL103产线安规测试仪围绕四项主流安规测试搭建完整检测体系，每项测试均采用贴合国际标准的物理原理，同时以全隔离浮地输出设计保障操作安全。接地导通测试采用四线法（开尔文）测量原理，以6V空载低压输出0.1A至40A可调交流测试电流，通过独立电流回路与电压测量回路，直接消除测试引线与接触电阻带来的误差，精准测量0至1500mΩ范围内的接地回路阻值，验证ClassI类设备保护接地路径的导通可靠性，搭配无烧探笔可避免大电流损伤产品端子。绝缘电阻测试遵循直流加压检测原理，通过施加250V、500V、1000V三档标准直流高压，在产品带电部件与外壳之间形成稳定测试回路，测量范围覆盖0.01MΩ至500MΩ，可精准识别绝缘老化、破损、受潮等隐性缺陷。 交直流耐压测试作为安规检测的核心项目，Seaward HAL103产线安规测试仪采用阶梯升压、稳压保持、自动放电的工作原理，交流耐压输出0.1kV至5kV、直流耐压输出0.1kV至6kV，升压过程平稳无冲击，避免瞬间高压损伤产品内部元器件。设备搭载9级可调电弧侦测功能，可在绝缘击穿前识别异常放电信号，根据产品特性调整灵敏度，既能保护被测产品，又能提升故障判定准确性。全隔离测试输出设计符合EN50191标准，有效避免测试信号干扰产线其他设备，同时防止高压回路串扰，从硬件底层保障操作人员与被测产品的双重安全，这也是Seaward HAL103适配工业产线的重要技术基础。

Seaward HAL103关键技术参数与测量精度汇总表

Seaward HAL103产线安规测试仪的各项参数经过专业标定，可稳定满足产线连续测试的精度与效率需求，核心技术参数与测量精度如下表所示：
表格

测试项目	量程范围	测量精度	分辨率	核心特色
四线接地导通	6VAC，0.1A-40A	±2%±5个字	1mΩ	无烧探笔、消除引线误差
交流耐压	0.1kV-5kV(50/60Hz)	±1%±5个字	0.01kV	9级电弧侦测、20mA最大输出
直流耐压	0.1kV-6kV	±1%±5个字	0.01kV	可调升压/保持/降压时间
绝缘电阻	DC250/500/1000V	±5%±5个字(0.03-350MΩ)	0.01MΩ	0.01MΩ-500MΩ测量
数据存储	6000条测试记录	-	-	含产品、人员、时间、地点信息
通信接口	COM1(PC)、COM2(条码)、COM3(打印机)	-	-	RS232通信、PLC联动控制
显示界面	320×240图形LCD	-	-	数值/波形双显示、PASS/FAIL直显
安全标准	IEC61010-1、EN61326ClassA	-	-	CATII300V、全隔离输出

Seaward HAL103四线法接地测试技术与精密测量保障

四线法接地导通测试是Seaward HAL103产线安规测试仪区别于基础型号的核心技术优势，专为精密电子与家电产品的接地可靠性检测设计。传统两线法测试会将导线电阻与接触电阻计入结果，易导致误判，而Seaward HAL103通过电流输出、电压检测分离回路，完全剔除外部电阻干扰，实现毫欧级精准测量，测试结果可直接用于安规认证备案。设备支持0.1A至40A连续可调测试电流，25A以下可持续输出，30A与40A可支持60秒短时输出，适配不同标准的接地测试要求，搭配专用无烧探笔，可在大电流测试时保护产品端子不被灼伤，尤其适合精密外壳与薄金属部件检测。
在实际产线应用中，Seaward HAL103产线安规测试仪可自定义接地电阻上下限，范围覆盖0至1500mΩ，测试完成后自动判定合格状态，无需人工核算。设备支持接地测试序列编辑，可将接地项目与耐压、绝缘项目组合，实现全流程自动检测，大幅提升多项目测试效率。四线法测量技术搭配高精度采样电路，让Seaward HAL103在复杂产线环境中仍能保持稳定测量精度，有效降低因接地不良导致的安全隐患，成为ClassI类电器出厂检测的重要保障。

Seaward HAL103产线自动化操作与多层安全防护体系

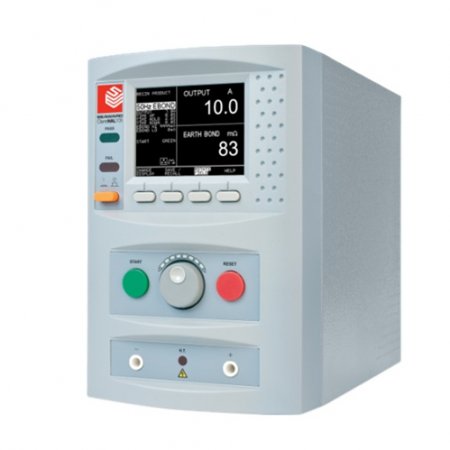

Seaward HAL103产线安规测试仪围绕高速产线实操需求，打造全自动测试序列与多层级安全防护体系，兼顾操作便捷性与使用安全性。设备采用新手与高级双用户模式，新手模式内置步骤提示与帮助界面，简化参数设置流程，减少误操作风险；高级模式开放全参数自定义，满足专业调试与特殊产品测试需求，不同技能水平的产线员工均可快速上手操作。操作界面搭载320×240图形液晶显示屏，搭配旋转编码器导航与红绿双色启动/复位按键，界面直观清晰，可快速切换测试模式、调取参数、查看实时波形与测试结果。
自动测试序列编辑是Seaward HAL103适配产线的核心功能，设备支持自定义编辑多步骤测试流程，可将接地导通、绝缘电阻、交直流耐压等项目组合为连续检测序列，设置升压时间、保持时间、降压时间等参数，一键启动后自动按序执行，无需人工分步操作。针对高压测试的安全风险，Seaward HAL103产线安规测试仪构建完善的安全防护体系，测试端口配备安全互锁装置，必须关闭防护门才能启动高压输出，测试过程中打开防护门会立即切断高压并报警，从流程上杜绝误触高压风险。设备内置过流、过压、过热三重保护机制，长时间连续测试出现异常时，立即切断高压输出并停机保护，自动放电功能可快速释放产品内部残留电荷，全面保障操作安全。

Seaward HAL103数据追溯管理与产线集成通信能力

现代化产线安规检测需满足质量数据全追溯、流程全可控的要求，Seaward HAL103产线安规测试仪构建完善的数据管理与产线集成体系，完美适配ISO质量体系与数字化产线管控需求。设备内置非易失性闪存，可存储6000条完整测试记录，每条记录包含产品编号、操作人员、测试时间、地点、测试项目、结果判定等完整信息，断电后数据不丢失，满足长期追溯与合规备案需求。数据查询支持多条件筛选，可通过产品编号、测试时间、合格状态等维度快速定位记录，便于产线质量问题溯源与整改跟进。 条码联动功能进一步提升检测流程的自动化水平，Seaward HAL103产线安规测试仪可通过COM2接口连接条码扫描器，扫描产品条码即可自动调用对应测试序列，同时将测试结果与产品条码绑定，避免人工录入错误导致的数据追溯失效。设备配备三组独立RS232通信接口，分别对接PC端、条码扫描器与标签打印机，支持SSS远程命令协议，可与PLC、产线工控系统实现联动控制，支持远程启动测试、读取结果、故障复位，无需人工值守，轻松融入智能化产线布局。软件兼容方面，可对接PATguard等主流安规管理软件，支持数据导出为通用格式，便于后续统计分析、报表生成与合规备案，全面满足制造企业数字化质量管控需求。

Seaward HAL103产线安规测试仪以成熟的测试原理、四线法精密接地测量、全项安规测试功能、自动化操作流程与完善的数据追溯能力，成为家电、电动工具、IT设备等行业产线安规检测的可靠设备。设备覆盖接地导通、交直流耐压、绝缘电阻全项测试，搭配电弧侦测与全隔离安全输出，平衡测量精度与操作安全，有效解决传统检测设备效率低、数据乱、风险高的痛点。四线法测量技术保障接地测试精准度，自动序列、条码联动、远程通信等功能，完美适配高速量产与数字化管控双重需求。随着制造业对产品安全与质量管控要求不断提升，Seaward HAL103产线安规测试仪将以稳定的性能与实用的设计，持续为规模化生产的电气安全把关，助力企业提升产品质量与合规水平,文章来源于电气安规综合测试仪。
