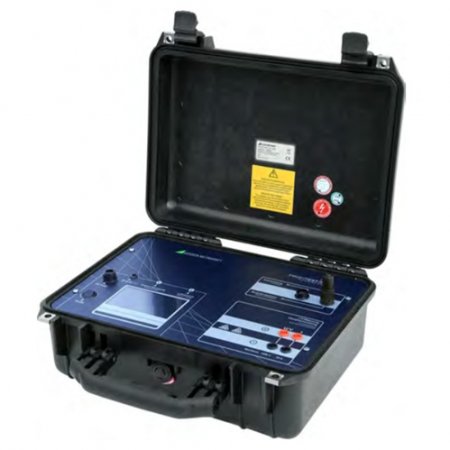

在1500V高压光伏系统成为集中式电站主流配置的当下，精准、安全、高效的IV曲线测试设备成为保障电站性能的关键。GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪传承了德国工业测量的精准基因，针对高压光伏组件及组串的测试需求，整合了先进的测试原理、全面的参数适配与可靠的安全设计。PROFITEST PV1540不仅能精准捕捉光伏设备的电气特性，还能适应复杂的户外测试环境，为电站验收、运维检修、研发验证等场景提供全方位的测量支持，成为光伏行业专业测试的重要工具。

核心测试原理：多维度协同实现精准测量

GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪的测试原理建立在电容性负载扫描、多参数同步采集与专利算法解析的协同架构之上，从数据采集到参数计算形成完整的技术闭环。其核心逻辑是通过快速负载调节获取全范围电压电流数据，结合环境参数补偿，最终输出精准的电气特性参数。
在IV曲线采集环节，PROFITEST PV1540采用电容性负载技术，通过内部高精度电容阵列快速调节负载大小，实现从开路电压（Uoc）到短路电流（Isc）的全范围扫描。单次测量持续时间控制在20毫秒以上，既能规避户外辐照度波动带来的误差，又能避免过短扫描时间导致的线缆感抗干扰，确保曲线的完整性与真实性。这种扫描方式符合GBT18210-2000标准要求，不会对被测组件造成电气损伤，保障测试过程的安全性。
环境参数的同步采集与补偿是PROFITEST PV1540实现高精度测量的关键支撑。仪器集成了Phox辐照度参考传感器与双温度采集系统，辐照度传感器的测量范围覆盖0至1300W/m²，光谱响应特性与AM1.5标准光谱高度匹配，可实时捕捉太阳辐照强度变化；温度采集则通过两个独立传感器完成，一个集成在辐照度参考组件中测量环境参考温度，另一个为外置Pt100传感器，专门采集组件背板的实际工作温度。这些环境参数以100kHz的采样率与电压电流数据同步存储，为后续的STC转换提供精准依据。 参数解析环节依托专利算法，无需输入组件制造商规格参数，仅通过单次IV曲线扫描即可自动计算峰值功率（Ppk）、内部串联电阻（Rs）、内部并联电阻（Rp）等核心参数。其中，串联电阻解析算法通过识别曲线斜率变化，能精准反映组件内部焊接质量、接线端子氧化等潜在问题；并联电阻的计算则可有效判断旁路二极管的工作状态，为局部遮挡、组件隐裂等故障诊断提供数据支撑。同时，PROFITEST PV1540采用四线法（开尔文测量）技术，将电流传输回路与电压测量回路物理分离，彻底消除测试导线电阻带来的系统误差，确保高压场景下的测量精度。

关键技术参数：全面适配高压光伏测试需求

GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪的技术参数经过精准优化，覆盖电气性能、环境适配、存储能力、安全防护等多个维度，全面满足高压光伏系统的测试要求，具体核心参数如下表所示：
表格

参数类别	具体指标
电气测试量程	电压：25V、100V、500V、1500V四档可调；电流：2A、5A、10A、20A四档适配
测量精度	IV曲线测量精度优于1%；峰值功率测量误差±5%以内；可重复性±2%
采样性能	A/D采样率最高100kHz；分辨率：电压0.01-0.25V，电流0.001-0.005A（依量程而定）
环境适配	工作温度：0-50℃；存储温度：-10-85℃；相对湿度：10%-90%（非冷凝）；防护等级IP67
环境采集	温度测量范围：-40-120℃（Pt1000传感器）；辐照度测量范围：0-1300W/m²
电源配置	锂离子电池：11.25V/8850mAh/99.6Wh，连续工作约8小时；外接电源适配器：90-263VAC，47-63Hz，60W
存储与显示	内置512MB闪存，可存储数千组测试数据；480×272像素高对比度彩色触摸屏，阳光直射下清晰可见
安全防护	标配1500V/20A短路故障保护器；具备反向极性保护、过压保护、过流保护等多重机制

PROFITEST PV1540的参数设计充分考虑了高压光伏测试的特殊性，电压量程最高可达1500V，电流最大支持20A，能够适配从单个组件到大型组串的不同测试对象。其采样率与分辨率的优化配置，确保能够捕捉到电压电流的细微变化，生成平滑连续的IV曲线。同时，仪器的环境适配参数使其能够应对荒漠、高原、屋顶等不同场景的测试需求，在恶劣环境下保持稳定的测量性能。

核心功能特性：安全、高效与便捷的三重保障

GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪的功能特性围绕用户实际使用需求展开，在安全防护、测试效率、操作便捷性等方面形成显著优势，全面提升测试体验与数据可靠性。
安全防护是PROFITEST PV1540的核心亮点之一。仪器标配1500V/20A短路故障保护器，采用全极断开设计，当检测到测试回路出现短路、过流或过压等危险工况时，能在毫秒级时间内切断电流传输路径，从根源上避免高压电弧与设备损坏风险。此外，PROFITEST PV1540还具备反向极性保护模块，可在测试线正负极接反时自动锁定测试功能；过压保护单元针对不同测试量程设置独立阈值监测，确保量程切换或输入电压异常时的安全防护。仪器的物理防护同样出色，高强度工程塑料外壳达到IP67防护等级，可实现防水、防尘、防震的三重保护，适应户外复杂的测试环境。
测试效率的提升体现在多个环节。PROFITEST PV1540的电容性负载扫描技术，使单次测量时间控制在极短范围内，在集中式电站验收中，单日可完成数百个组串的测试任务。仪器支持批量数据存储与自动分类管理，每组数据均附带时间戳、环境参数与测试对象信息，通过USB接口可快速导出至PC端进行深度分析。配合专用的PVAnalyzer软件，PROFITEST PV1540可实现多曲线对比、STC值换算、标准化报告生成等功能，大幅缩短数据处理时间。
操作便捷性设计让不同技术水平的用户都能快速上手。PROFITEST PV1540采用彩色触摸屏操作，界面以图标化设计为主，配合清晰的文字提示，操作逻辑直观易懂。仪器支持最多50种组件类型的预设，可通过PC端软件导入组件数据库，也可手动输入组件参数，满足不同测试场景的需求。其轻量化设计与便携提手，方便操作人员在电站内移动测试，配合10米长的测试线与传感器线缆，无需频繁移动仪器即可完成大范围测试。

典型应用场景：全生命周期覆盖光伏测试需求

GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪的应用场景贯穿光伏电站的全生命周期，从建设验收、日常运维到研发验证，均能发挥重要作用，为不同用户提供针对性的测试解决方案。
在集中式电站验收场景中，PROFITEST PV1540的高压适配能力与批量测试功能得到充分发挥。验收人员可通过仪器的批量连续测量模式，快速完成数千个组串的IV曲线测试与峰值功率核验，测试数据自动存储并分类管理，配合PVAnalyzer软件可直接生成符合IEC62446标准的验收报告。PROFITEST PV1540的精准测量能力确保能够及时发现组串安装不良、组件配比错误等问题，为电站竣工验收提供可靠的技术依据。
对于分布式屋顶光伏的运维检修，PROFITEST PV1540的便携性与故障诊断能力尤为实用。运维人员可单人携带仪器前往不同屋顶电站，针对发电效率下降的组串进行精准测试。通过分析IV曲线形状与参数变化，快速定位局部遮挡、组件隐裂、接线端子氧化等故障点。例如，当组串的串联电阻（Rs）显著高于历史数据时，大概率为接线端子氧化或电缆破损问题；若曲线出现“凹陷”特征，则提示组件存在局部遮挡或隐裂。PROFITEST PV1540的连续测量模式还可对重点组串进行长期监测，记录功率衰减趋势，为预防性运维提供数据支撑。
在光伏组件研发与质检场景中，PROFITEST PV1540的高采样率与参数解析能力成为核心优势。研发人员可通过仪器捕捉组件在不同光照、温度条件下的电气特性变化，分析电池片结构、封装材料对组件性能的影响；质检环节则可通过批量测试与多曲线对比，快速判定组件批次的性能一致性，自动识别偏离标准范围的不合格产品。仪器的校准体系确保了测试数据的长期可靠性，支持DAkkS校准与工厂校准，使数据具备完整的溯源性，满足研发与质检的严苛要求。

GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪以先进的测试原理、全面的参数适配、可靠的安全设计与广泛的场景覆盖，成为高压光伏测试的优选设备。PROFITEST PV1540不仅传承了德国工业测量的精准与可靠，更通过贴合用户需求的功能优化，为光伏行业提供了高效、安全、便捷的测试解决方案。无论是集中式电站的批量验收、分布式光伏的运维检修，还是组件研发的性能验证，GOSSEN METRAWATT PROFITEST PV1540光伏IV曲线测试仪都能提供稳定可靠的测量支持，助力光伏电站实现更高的发电效率与更长的使用寿命，为光伏行业的高质量发展注入专业力量。
