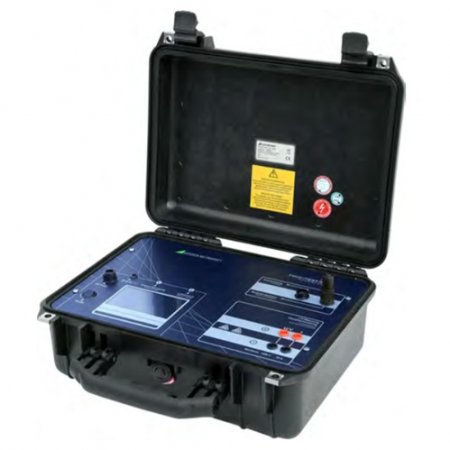

GOSSEN METRAWATT PROFITEST PV1500 光伏IV曲线测试仪
在光伏产业向高电压、高功率方向快速迭代的背景下，1500V光伏系统凭借更高的发电效率与更低的运维成本，已成为集中式电站的主流配置。IV曲线作为反映光伏组件及组串电气特性的核心载体，其精准测量直接关系到电站的功率评估、故障诊断与长期收益。GOSSEN METRAWATT PROFITEST PV1500作为德国GMC-I集团旗下针对高压光伏系统的专业检测设备，融合了专利算法、高精度传感与严苛安全设计，可实现1500V级组件及组串的IV曲线、峰值功率、内部电阻等关键参数的......
产品描述
在光伏产业向高电压、高功率方向快速迭代的背景下，1500V光伏系统凭借更高的发电效率与更低的运维成本，已成为集中式电站的主流配置。IV曲线作为反映光伏组件及组串电气特性的核心载体，其精准测量直接关系到电站的功率评估、故障诊断与长期收益。GOSSEN METRAWATT PROFITEST PV1500作为德国GMC-I集团旗下针对高压光伏系统的专业检测设备，融合了专利算法、高精度传感与严苛安全设计，可实现1500V级组件及组串的IV曲线、峰值功率、内部电阻等关键参数的精准测量，成为光伏电站验收、运维及研发实验的核心工具，为高压光伏系统的可靠运行提供权威技术支撑。GOSSEN METRAWATT PROFITEST PV1500是一款专为光伏系统设计的高性能IV曲线测试仪，广泛应用于光伏电站的安装、运维、质量评估及研发场景。该设备可在现场直接测量光伏组件、组串或阵列的IV特性曲线，并精准计算关键参数，如峰值功率（Pmax）、开路电压（Uoc）、短路电流（Isc）、串联电阻（Rs）、并联电阻（Rp）及填充因子（FF）等。
GOSSEN METRAWATT PROFITEST PV1500光伏 IV 曲线测试仪
仪器采用四线法测量技术，将电流传输与电压测量回路分离，彻底消除测试导线电阻带来的系统误差，尤其适用于高压场景下的高精度测量。通过对IV曲线的分析，不仅能直接获取短路电流（Isc）、开路电压（Uoc）、最大功率点（MPP）等基础参数，还能通过专利算法计算出内部串联电阻（Rs）与并联电阻（Rp），进而识别组件隐裂、接触不良、局部遮挡等隐性故障。其核心逻辑是通过瞬时负载扫描捕捉组件的电气响应，结合环境参数补偿，实现从实测数据到标准值的精准换算，为高压光伏系统的性能评估提供科学依据。
GOSSEN METRAWATT PROFITEST PV1500的参数设计完全适配1500V高压光伏系统的测试需求，其核心技术参数如下表所示：
表格
PROFITEST PV1500专为1500V高压光伏系统设计，电压测试范围覆盖25V至1500V，电流最大可达20A，可直接测量高压组串的IV曲线，无需拆分组串，大幅提升测试效率。其搭载的12位分辨率A/D转换器与最高100kHz采样率，能精准捕捉高压场景下电流电压的瞬时变化，结合按IEC60904标准校准的参考组件，确保辐照度与温度测量的准确性，进而实现STC值转换的高稳定性。峰值功率测量的可重复性达±2%，为组件功率衰减评估与电站收益测算提供可靠数据支撑。
智能操作与多功能集成
仪器采用32位工业级PC内核与480×272像素高对比度彩色触摸屏，支持阳光下清晰显示，操作界面采用图标化设计，引导式流程降低学习成本。内置的PVAnalyzer软件可实现多曲线对比、数据导出（XLS/PDF格式）、报告生成等功能，支持将测量数据与组件出厂标定值直接对比，便于快速识别异常。同时，仪器集成客户数据库、模块数据库与测量任务管理功能，可存储多达50种模块信息与数千组测量数据，满足电站验收的文档化管理需求。
严苛安全设计与环境适应性
针对1500V高压场景，PROFITEST PV1500配备1500V/20A短路故障保护器，危险情况下自动切断测试电路，同时具备反向极性保护、过压保护等多重安全机制，符合IEC61010-1、VDE0411-1等国际安全标准。仪器外壳采用坚固塑料材质，防护等级达IP67，可在0~50℃、10~90%（无冷凝）的环境条件下稳定工作，适应户外复杂气候。锂离子电池支持8小时连续工作，配合60W宽电压输入适配器，满足大规模电站长时间现场测试需求。
在集中式光伏电站验收环节，PROFITEST PV1500可快速完成1500V组串的IV曲线测试与峰值功率验证，通过与设计值对比，评估组串匹配性与安装质量。其支持的连续测量模式与大容量存储，可满足单日数百个组串的测试需求，测试数据通过USB导出后，可利用PVAnalyzer软件生成标准化验收报告，明确组串功率衰减、接线损耗等关键指标。凭借±5%的峰值功率测量误差与专利的Rs计算技术，能精准识别电缆选型不当、接头松动等安装缺陷，避免因初期隐患导致的长期发电损失。
高压光伏系统运维
在电站运维场景中，PROFITEST PV1500可通过定期测量组件及组串的IV曲线，追踪功率衰减趋势与内部电阻变化，提前预警组件老化、PID效应、局部遮挡等问题。例如，当测量的串联电阻Rs显著高于理论值时，可判定为电缆腐蚀、接头氧化或组件内部焊接缺陷，为针对性运维提供依据。仪器的便携设计与IP67防护等级，使其能适应屋顶、荒漠等多种安装环境，配合太阳能Survey200R辐照度计，可实现辐照度、温度等参数的无线同步采集，提升运维测试的灵活性与效率。
光伏组件研发实验
在组件研发领域，PROFITEST PV1500的高精度测量与灵活扩展功能满足了高压组件的性能验证需求。其可精准测量组件在不同辐照度、温度条件下的IV曲线变化，为组件结构优化、材料选型提供数据支撑。通过连续测量模式，可捕捉组件在长期光照下的功率衰减规律，评估产品寿命；内置的传感器数据库支持多达10种辐照度传感器的校准与切换，模块数据库可存储50种以上组件参数，便于不同类型组件的对比测试。此外，仪器支持与PC端联动，实现测量过程的远程控制与数据实时分析，提升研发实验的效率与精准度。
操作流程与软件生态
PROFITEST PV1500的操作流程简洁高效，无需复杂专业知识即可快速上手。测试前需将仪器通过四线法测试线与光伏组串连接，确保正负极接线正确，同时固定辐照度传感器并使其与组件保持相同朝向；开机后仪器自动完成自检，用户可通过触摸屏选择测量模式（单次测量/连续测量），输入组串参数（串联/并联模块数）后即可启动测试，测量结果实时显示在屏幕上，包括IV曲线图形、关键参数与STC转换值。
配套的PVAnalyzer软件作为数据处理核心，支持测量数据的深度分析与管理。通过USB连接仪器后，可实现数据批量导入、多曲线对比、特征值提取等功能；支持将测量数据导出为XLS、DBF等格式，便于进一步数据分析；内置的报告生成功能可自动生成包含测试参数、曲线图形、环境条件的标准化报告，支持打印或PDF导出。软件还支持传感器校准、温度偏移修正等高级功能，可根据测试场景调整参数，提升测量结果的适配性。
GOSSEN METRAWATT PROFITEST PV1500以德国精工制造的品质、高压场景的精准适配与多功能集成优势，成为1500V光伏系统检测的标杆设备。其融合专利测试技术、严苛安全设计与智能操作体验，从电站验收、运维到研发实验，全方位覆盖高压光伏系统的检测需求，为光伏产业的高效发展提供可靠技术保障。随着光伏技术向更高电压、更高效率迭代，PROFITEST PV1500将持续依托GMC-I集团的技术积淀，不断优化测量精度与功能扩展，助力全球光伏产业在高压化、智能化转型中实现更精准的性能评估与更高效的运维管理，为清洁能源的可持续发展注入强劲动力。
核心性能与技术优势
宽广测试量程：支持高达1500V / 20A DC的测试范围，适用于当前主流的1500V高压光伏系统，满足大功率组件测试需求。
高精度与重复性：功率测量重复偏差优于±2%，采样率达100kHz，确保在复杂现场环境下仍具备出色的测量稳定性和一致性。
无需依赖组件参数：通过内置专利算法（基于Wagner教授开发的程序），无需输入制造商规格即可现场直接评估峰值功率和内阻，提升测试效率。
环境适应性强：配备彩色高分辨率触摸屏，阳光下可视，支持IP67防护等级，具备防水、防尘、防摔特性，适合户外严苛环境使用。
智能数据处理：可将实测数据自动转换为标准测试条件（STC）下的参数，便于与组件额定值对比分析；支持通过USB连接电脑，使用PV-Analysator软件导出数据、生成专业测试报告。
安全与操作便捷性
配备专用短路保护器（1500V/20A DC），有效防止插拔过程中产生拉弧或短路风险，保障操作人员与设备安全。
内置辐照度参考传感器（集成PT1000温度传感器），可同步测量辐照度与组件温度，确保测试条件符合标准要求。
操作简便，开机自检后即可快速设置并开始测量，单次测量仅需约0.02秒，大幅提升现场检测效率。
应用场景
光伏电站并网验收与性能评估
组件功率衰降、热斑、遮挡、失配等故障排查
运维过程中的定期健康检查
光伏系统研发与质量控制
核心测试原理
GOSSEN METRAWATT PROFITEST PV1500的测试原理基于电容性负载快速扫描技术，通过精准调节负载阻抗，在0.02-2秒内完成全电压量程的电流数据采集，生成完整的IV特性曲线。测试过程中，仪器集成的Phox辐照度参考传感器（内置Pt1000温度传感器）与外置Pt100背板温度传感器同步采集环境辐照度与组件温度数据，结合专利算法将实测值自动转换为标准测试条件（STC：1000W/m²、25℃、AM1.5）下的参数，确保不同环境下的测试结果具备可比性。GOSSEN METRAWATT PROFITEST PV1500光伏 IV 曲线测试仪
核心技术参数与性能优势
关键技术参数一览GOSSEN METRAWATT PROFITEST PV1500的参数设计完全适配1500V高压光伏系统的测试需求，其核心技术参数如下表所示：
表格
| 技术参数 | 具体规格 | 技术亮点 |
| 测试电压范围 | 25/100/500/1500VDC | 多档位自适应，覆盖1500V系统全场景 |
| 测试电流范围 | 2/5/10/20ADC | 满足大功率组件及组串测试需求 |
| 采样率 | 最高100kHz | 快速捕捉电流电压细微变化，避免辐照度波动影响 |
| 测量精度 | IV曲线精度优于1%（≥10W），峰值功率误差±5% | 符合IEC62446标准，数据可追溯 |
| 温度测量范围 | -40℃~+120℃（Pt1000传感器） | 支持组件背板与环境温度双采集，提升补偿精度 |
| 辐照度测量范围 | 0~1300W/m² | 兼容市场主流辐照度传感器，光谱响应匹配性佳 |
| 数据存储容量 | 512MB闪存，支持1000次以上测量存储 | 满足大规模电站连续测试需求 |
| 供电方式 | 11.25V/8850mAh锂离子电池（连续工作8小时），90-263VAC适配器 | 适配户外无市电场景，续航能力强劲 |
| 防护等级 | IP67 | 防水、防尘、防震，适应恶劣户外环境 |
性能优势深度解析
高压适配与精准测量能力PROFITEST PV1500专为1500V高压光伏系统设计，电压测试范围覆盖25V至1500V，电流最大可达20A，可直接测量高压组串的IV曲线，无需拆分组串，大幅提升测试效率。其搭载的12位分辨率A/D转换器与最高100kHz采样率，能精准捕捉高压场景下电流电压的瞬时变化，结合按IEC60904标准校准的参考组件，确保辐照度与温度测量的准确性，进而实现STC值转换的高稳定性。峰值功率测量的可重复性达±2%，为组件功率衰减评估与电站收益测算提供可靠数据支撑。
智能操作与多功能集成
仪器采用32位工业级PC内核与480×272像素高对比度彩色触摸屏，支持阳光下清晰显示，操作界面采用图标化设计，引导式流程降低学习成本。内置的PVAnalyzer软件可实现多曲线对比、数据导出（XLS/PDF格式）、报告生成等功能，支持将测量数据与组件出厂标定值直接对比，便于快速识别异常。同时，仪器集成客户数据库、模块数据库与测量任务管理功能，可存储多达50种模块信息与数千组测量数据，满足电站验收的文档化管理需求。
严苛安全设计与环境适应性
针对1500V高压场景，PROFITEST PV1500配备1500V/20A短路故障保护器，危险情况下自动切断测试电路，同时具备反向极性保护、过压保护等多重安全机制，符合IEC61010-1、VDE0411-1等国际安全标准。仪器外壳采用坚固塑料材质，防护等级达IP67，可在0~50℃、10~90%（无冷凝）的环境条件下稳定工作，适应户外复杂气候。锂离子电池支持8小时连续工作，配合60W宽电压输入适配器，满足大规模电站长时间现场测试需求。
典型应用场景与实战价值
1500V光伏电站验收在集中式光伏电站验收环节，PROFITEST PV1500可快速完成1500V组串的IV曲线测试与峰值功率验证，通过与设计值对比，评估组串匹配性与安装质量。其支持的连续测量模式与大容量存储，可满足单日数百个组串的测试需求，测试数据通过USB导出后，可利用PVAnalyzer软件生成标准化验收报告，明确组串功率衰减、接线损耗等关键指标。凭借±5%的峰值功率测量误差与专利的Rs计算技术，能精准识别电缆选型不当、接头松动等安装缺陷，避免因初期隐患导致的长期发电损失。
高压光伏系统运维
在电站运维场景中，PROFITEST PV1500可通过定期测量组件及组串的IV曲线，追踪功率衰减趋势与内部电阻变化，提前预警组件老化、PID效应、局部遮挡等问题。例如，当测量的串联电阻Rs显著高于理论值时，可判定为电缆腐蚀、接头氧化或组件内部焊接缺陷，为针对性运维提供依据。仪器的便携设计与IP67防护等级，使其能适应屋顶、荒漠等多种安装环境，配合太阳能Survey200R辐照度计，可实现辐照度、温度等参数的无线同步采集，提升运维测试的灵活性与效率。
光伏组件研发实验
在组件研发领域，PROFITEST PV1500的高精度测量与灵活扩展功能满足了高压组件的性能验证需求。其可精准测量组件在不同辐照度、温度条件下的IV曲线变化，为组件结构优化、材料选型提供数据支撑。通过连续测量模式，可捕捉组件在长期光照下的功率衰减规律，评估产品寿命；内置的传感器数据库支持多达10种辐照度传感器的校准与切换，模块数据库可存储50种以上组件参数，便于不同类型组件的对比测试。此外，仪器支持与PC端联动，实现测量过程的远程控制与数据实时分析，提升研发实验的效率与精准度。
操作流程与软件生态
PROFITEST PV1500的操作流程简洁高效，无需复杂专业知识即可快速上手。测试前需将仪器通过四线法测试线与光伏组串连接，确保正负极接线正确，同时固定辐照度传感器并使其与组件保持相同朝向；开机后仪器自动完成自检，用户可通过触摸屏选择测量模式（单次测量/连续测量），输入组串参数（串联/并联模块数）后即可启动测试，测量结果实时显示在屏幕上，包括IV曲线图形、关键参数与STC转换值。
配套的PVAnalyzer软件作为数据处理核心，支持测量数据的深度分析与管理。通过USB连接仪器后，可实现数据批量导入、多曲线对比、特征值提取等功能；支持将测量数据导出为XLS、DBF等格式，便于进一步数据分析；内置的报告生成功能可自动生成包含测试参数、曲线图形、环境条件的标准化报告，支持打印或PDF导出。软件还支持传感器校准、温度偏移修正等高级功能，可根据测试场景调整参数，提升测量结果的适配性。
GOSSEN METRAWATT PROFITEST PV1500以德国精工制造的品质、高压场景的精准适配与多功能集成优势，成为1500V光伏系统检测的标杆设备。其融合专利测试技术、严苛安全设计与智能操作体验，从电站验收、运维到研发实验，全方位覆盖高压光伏系统的检测需求，为光伏产业的高效发展提供可靠技术保障。随着光伏技术向更高电压、更高效率迭代，PROFITEST PV1500将持续依托GMC-I集团的技术积淀，不断优化测量精度与功能扩展，助力全球光伏产业在高压化、智能化转型中实现更精准的性能评估与更高效的运维管理，为清洁能源的可持续发展注入强劲动力。
