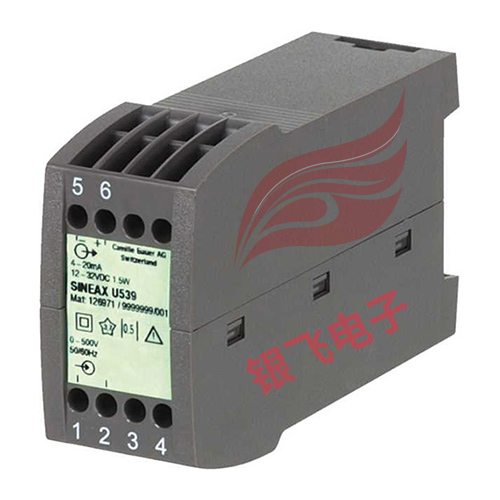

交流电压变送器SINEAX U539
SINEAX U539电压变送器 是符合IEC1010/EN61010和EMC电磁兼容性所规定的技术要求和规范，在研发、制造和测试阶段都严格按照ISO 9001 质量认证体系的标准进行的。SINEAX U539电压变送器可将交流电压转换成独立于负载且与测量值成比例的直流电流或直流电压信号。SINEAX U539需要外接电源供电，P8/35轨道安装，测量范围不可调节。德国GMC-I集团向澳门电厂提供的电压变送器SINEAX U539、电流变送器SINEAX 1538、功率变送器SINEAX P530、频率变送器SINEAX F534、频率差变送器SINEA......
产品描述
SINEAX U539电压变送器是符合IEC1010/EN61010和EMC电磁兼容性所规定的技术要求和规范，在研发、制造和测试阶段都严格按照ISO 9001 质量认证体系的标准进行的。SINEAX U539电压变送器可将交流电压转换成独立于负载且与测量值成比例的直流电流或直流电压信号。SINEAX U539需要外接电源供电，P8/35轨道安装，测量范围不可调节。德国GMC-I集团向澳门电厂提供的电压变送器SINEAX U539、电流变送器SINEAX 1538、功率变送器SINEAX P530、频率变送器SINEAX F534、频率差变送器SINEAX F535(用于获取两个同步系统的频差)、相角差变送器SINEAX G537 (用于获取两个同步系统的相角差) ； 以及用于用于同时获取任何强电系统的多个测量值的高精度多功能电量变送器SINEAX DM5S/DM5F、SINEAX CAM和SINEAXDME442/DME424,A200,M561/M562/M563等。
SINEAX U539电压变送器特点
测量输入：交流电压、正弦波形
| 测量变量 | 测量范围 |
| AC电压 | 0...50到0...500V |
●测量输出：单向或非零输出变量
●可输出2线制连接的4.20mA信号
●测量原理：整流器处理
●Lloyd's Register of shipping船用标准
测量输入
标称频率：50或60Hz
标称输入电压UN：(测量范围上限值) 0...50到0...500V
自耗：<UNX50μA (UN≤ 150V)；
<UN X 20mA(150V<UN≤400V；
<UNX5μA(UN>400V)
<UN X 20mA(150V<UN≤400V；
<UNX5μA(UN>400V)
操作电压：较大300V，符合EN61010
SINEAX U539电压变送器过载能力
| 测量值 | 过载次数 |
一次过载 持续时间 |
两次过载 之间的间隔 |
| 1.2×Un | --- | 持续 | --- |
| 2×Un | 10 | 1s | 10s |
测量输出独立于负载的直流电流：0...2.5到0...20mA或1...5到4...20mA
负载电压：15V
外部电阻：R外max.[kΩ]=15V/IAN[mA]
IAN=输出电流上限值
2线制连接：标准范围4...20mA

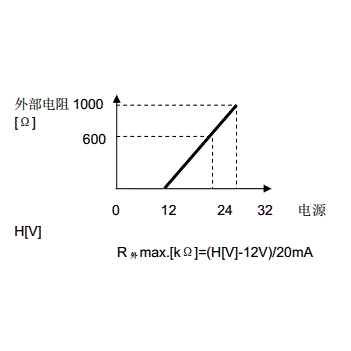

在电源H(12...30V DC)下的外部电阻
SINEAX U539电压变送器独立于负载
直流电压：0...5到0...10V或1...5到2...10V
外部电阻：R外[kΩ]≥UA[V]/20mA
输出电流余波：<30mA
R外=∞时电压极限：<40V
输出电流余波：≤1% p.p.
响应时间：<300ms
交流电源：24,110,115,120,230或400V土15%，50或60Hz，功耗约3VA
直流电源：24V，-15/+33% ，功耗约1.5W或2线制连接输出4...20mA24V，-50/+33%
精度参考值：输出上限值
基本精度：0.5级
环境温度：15...30℃
输入频率：50Hz
波形：正弦波，畸变因数< 1%
输出负荷 电流：0.5X R外max
电压为1KΩ

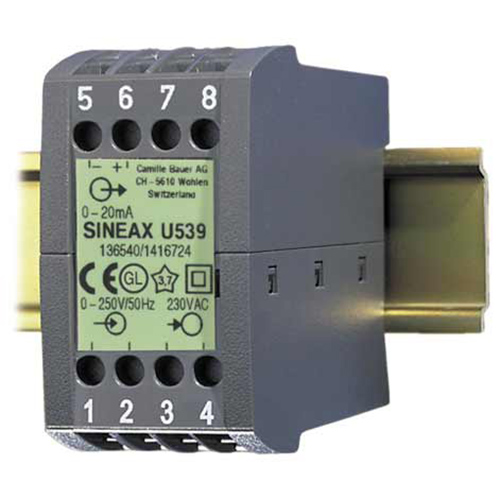

只有经过培训的或熟悉电气设备的工作人员才能进行操作设备。SINEAX U539电压变送器的操作一定要严格按照使用说明书上的使用方法进行，说明书上有标明安全符号与非安全符号，银飞电子建议一定要遵守规定操作！SINEAX U539电压变送器安装在35×15或35×7.5mm的顶帽轨道上，只需要把SINEAX U539电压变送器夹在顶帽轨道上，并按照说明连接导线，在连接时，要先确保所有电缆都没有通电，如果输入电压过高或者电源电压过高，都是非常危险的。另外要注意测量输入、输出的电阻值和电源不能超出SINEAX U539电压变送器铭牌上所规定的值。测量输出电缆应为双线，并尽可能地远离大电流电缆。如需要更换，只需要从顶帽轨道上松开就可以了。
本文章来源于如何保证电力供应体系从发电、输配电、售电和用电的高效稳定运行
