BK PRECISION5335B单相功率计内置示波器功能，在电力电子测试、能源监测及电子设备研发等领域，一款精准、多功能的功率计是不可或缺的核心工具。BK PRECISION5335B单相功率计凭借其出色的测量性能、丰富的功能配置以及便捷的操作体验，成为众多行业用户的优选设备。它能够快速且精确地测量和分析功率消耗与电能质量参数，支持高达600Vrms的电压测量和20Arms的电流测量，频宽覆盖DC、0.5Hz至100kHz，无论是对电网供电设备、逆变器，还是家电、消费电子产品的电力参数检测，都能提供可靠的数据支撑，为产品研发、质量检测和能效评估提供有力保障。



全面的测量参数覆盖

BK PRECISION5335B单相功率计具备强大的参数测量能力，能够同时测量和分析多种交流与直流参数。在电压测量方面，它可精准获取电压的有效值（RMS）、峰值（Max/Min）、平均值、直流分量以及峰值因数等关键指标，测量范围涵盖0-600Vrms，满足绝大多数低压电力场景的测试需求。电流测量同样表现出色，支持0-20Arms的直接输入范围，可测量电流的有效值、峰值、平均值、直流分量及浪涌电流，轻松应对不同负载条件下的电流变化检测。

功率相关参数的测量是该仪器的核心优势，除了基础的有功功率、无功功率、视在功率外，还能精确计算功率因数和相位角，帮助用户深入了解电路的功率损耗和能源利用效率。此外，仪器还可测量频率（DC、0.5Hz-100kHz）、谐波失真因子（THD）以及总谐波失真等电能质量参数，为评估电力系统的稳定性和设备的电磁兼容性提供全面数据。

高精度测量性能

精准度是功率计的核心竞争力，BK PRECISION5335B单相功率计在这方面表现突出。其电压测量基本精度可达±(0.1%+0.2%F.S.)，电流测量基本精度同样为±(0.1%+0.2%F.S.)，在DC至1kHz的频率范围内，能保持稳定的高精度测量效果。即使在高频段（1kHz<f≤100kHz），通过先进的信号处理技术，测量精度依然能满足工业级测试需求，确保获取的数据真实可靠，为后续的分析和决策提供准确依据。

该仪器采用18位A/D转换器，支持电压和电流输入的同时转换，最大转换速率达10μs，能够快速捕捉电力参数的动态变化，避免因采样速率不足导致的数据遗漏。同时，仪器配备可选择的电源滤波器（500Hz截止频率），可有效减少外界干扰信号对测量结果的影响，进一步提升测量精度。

丰富的数据分析功能

谐波分析

BK PRECISION5335B单相功率计支持对谐波的深度分析，可测量至第50阶谐波的电压、电流、有功功率、无功功率和相位值，并以列表或条形图的形式直观展示。用户通过查看谐波分布，能够快速识别电路中存在的谐波干扰，评估谐波对设备性能和电网质量的影响。总谐波失真（THD）的测量结果，还可帮助用户判断设备是否符合相关的电磁兼容标准（如IEC/EN 62000-3-2/4-7），为产品合规性测试提供重要参考。

积分测量

仪器的积分功能适用于电能计量场景，可实现电流积分和有功功率积分（Wh）测量，支持自动量程切换，确保在不同功率等级下均能获得准确的电能数据。无论是测量设备的电能消耗，还是评估光伏逆变器、储能系统等设备的电能输出，积分功能都能提供长期、稳定的测量结果，满足能源管理和能效评估的需求。

示波器功能

为了更直观地观察电力信号的波形特征，BK PRECISION5335B单相功率计内置示波器功能，具备2个测量通道，可同时显示电压和电流波形。示波器功能的频宽（-3dB）达10kHz，取样速率为100kS/s，记录长度为300点/通道，支持多种水平刻度（500μs-500ms）和垂直刻度调节，用户可清晰观察信号的波形畸变、相位差等细节，辅助分析电路中的异常问题。

灵活的操作与扩展能力

便捷的人机交互

仪器配备4.3英寸彩色LCD（TFT）显示屏，分辨率清晰，可同时显示多达12个测量参数，用户可通过专用功能键快速切换仪表、谐波、积分或示波器四种主要测量模式，结果以数字和图形格式呈现，直观易懂。前面板的USB插槽支持将屏幕截图和测量数据直接保存到USB闪存驱动器，方便数据的后续分析和报告生成。

多样化的接口配置

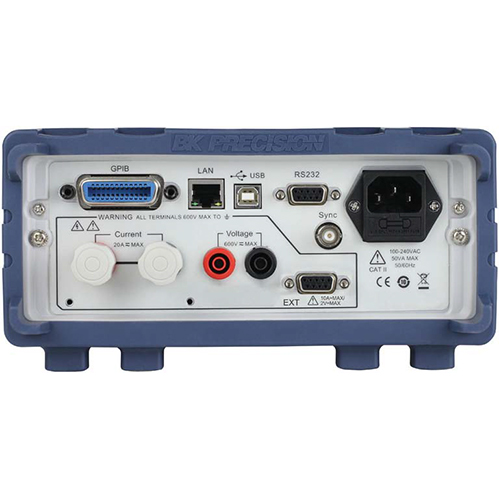

BK PRECISION5335B单相功率计配备丰富的通信接口，包括标准USB（符合USBTMC）、GPIB、RS232和LAN接口，支持SCPI命令协议，便于与计算机或自动化测试系统集成。用户可通过远程控制软件实现仪器的参数配置、数据采集和测试流程自动化，大幅提升测试效率，尤其适用于批量生产中的质量检测场景。

外部传感器扩展

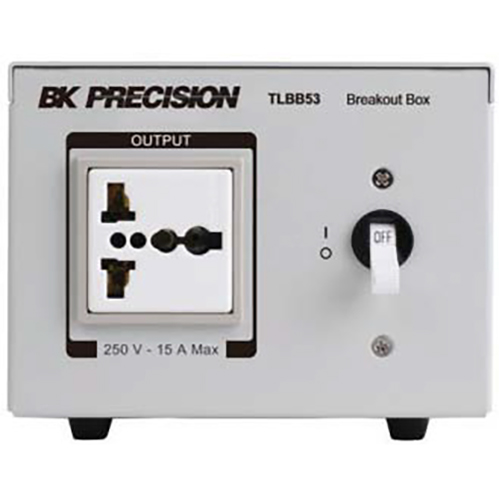

针对超过20A的大电流测量需求，仪器支持通过外部传感器接口连接工业标准电流传感器，可选择50mV-2V或2.5V-10V的传感器输入范围，灵活扩展测量量程，满足电机、变频器等大功率设备的测试需求。此外，可选的TLBB53分线盒可简化功率计与被测设备（DUT）之间的交流线路连接，无需切断电源线即可实现快速接线，同时提供断路器/开关保护，提升操作安全性。

机型	电压与电流精准 度	测量范围		输入频宽	测量内容
		电压	电流
5335B	±(0.1% + 0.2%  F.S.)	0 - 600Vrms	0 - 20 Arms	DC, 0.5 Hz – 100 kHz	电压、电流、有功功率、无功功率、视在功率、功率因 数、相角、频率、V Max/V Min、A Max/A Min、峰值因 子、积分、谐波失真因子、总谐波失真（THD）

机型		5335B
通用测量规格(General Measurement Specifications)
基本测量		电压,电流	P-P、Max.、Min.、平均值_rms、平均修正值、直流、峰值因数（电流）、浪 涌（电流）
		功率	Real, Apparent, Reactive, DC, Power factor
		时间	频率,相位
		结合	总功率,总电流,max.功率,min.功率
谐波测量		型态	电流、电压、实际功率、视在功率、无功功率、功率因数、 相位、总百分比（电流、电压和功率）
		范围	DC 高至 50th 阶
		Max. 频率	100 kHz
输入频宽		DC, 0.5 Hz to 100 kHz
测量媒介(method)		数字取样
A/D 转换器		电压和电流输入的同时转换，分辨率：18 位，Max 转换速率：10μs
电源滤波器		选择 OFF（关闭）或 ON（打开）（500 Hz 时的截止频率）
峰值(max,min)		电压、电流或功率
持续输入电压(max.)		1.5 kV 峰值或 1 kV RMS，以较小者为准
瞬态输入电压(<1s) max.		2 kV 峰值或 1.5 kV RMS，以较小者为准
共模输入电压(max.)		600 Vrms
电压输入阻抗		2 MΩ+13 pF 并联（典型）
电流输入阻抗(典型)		5 mA to 200 mA 范围	505 mΩ + 0.1 μH
		0.5 A to 20 A 范围	5 mΩ + 0.1 μH
		感测器输入	20 kΩ (50 mV to 2 V) 100 kΩ (2.5 V to 10 V)
持续输入电流(max.)		5 mA to 200 mA 范围	30 A-峰值或 20 A-RMS，以较小者为准
		0.5 A to 20 A 范围 e	100 A-峰值或 30 A-RMS，以较小者为准
		感测器输入	峰值小于或等于额定范围的 5 倍
瞬态输入电流(<1s) max.		5 mA to 200 mA 范围	30 A-峰值或 20 A-RMS，以较小者为准
		0.5 A to 20 A 范围	150 A-峰值或 40 A-RMS，以较小者为准
		感测器输入	峰值小于或等于额定范围的 10 倍
电压测量精度&范围(Voltage Measurement Accuracy and Ranges)
范围	CF=3: 15 V, 30 V, 60 V, 150 V, 300 V, 600 V CF=6: 7.5 V, 15 V, 30 V, 75 V, 150 V, 300 V
精度 2 (电源,频率,数字滤波 器须关闭)	DC to 1 kHz			±(0.1% + 0.2% F.S.)
	1 kHz < f ≤ 10 kHz			±((0.07 f 1 )% + 0.3% F.S.)
	10 kHz < f ≤ 100 kHz			±(0.5% + 0.5% F.S.) ± [{0.04 × (f 1 - 10)}% ]
温度漂移	用于零位补偿或范围变化后的温度变化			+0.02%F.S./ ℃至直流电压精度
	电压输入引起的自发热的影响 （U 为电压读数（V））			+0.0000001×U 2%对交流电压精度 +0.0000001×U 2%+0.0000001×U 2% F.S.至直流电流精度



BK PRECISION5335B单相功率计基于数字采样技术实现电力参数的精准测量，其核心测试原理可分为信号采集、信号处理、参数计算和数据输出四个关键环节。



在信号采集阶段，仪器通过电压输入端和电流输入端分别采集被测电路的电压信号和电流信号。电压输入端采用高输入阻抗设计（2MΩ+13pF并联），可最大限度减少对被测电路的影响，确保采集到的电压信号真实反映电路实际电压；电流输入端则根据不同的电流范围采用相应的分流电阻（如5mA-200mA范围采用505mΩ分流电阻，0.5A-20A范围采用5mΩ分流电阻），将电流信号转换为可测量的电压信号，同时保证低功耗和低发热，避免影响测量精度。



信号处理环节是实现高精度测量的核心，采集到的电压和电流信号首先经过信号调理电路进行滤波和放大，去除高频噪声和干扰信号，确保信号的稳定性和线性度。随后，信号被送入18位A/D转换器，在同步时钟的控制下实现电压和电流信号的同时采样，最大采样速率达10μs，可快速捕捉信号的动态变化。采样得到的数字信号会进一步经过数字滤波处理，通过选择合适的滤波器（如电源滤波器、频率滤波器），进一步抑制干扰，提升信号质量。



参数计算阶段，仪器基于采样得到的数字信号，通过数字信号处理算法计算各类电力参数。对于电压和电流的有效值（RMS），采用均方根算法，通过对采样点的平方和求平均后开方得到；有功功率则通过电压和电流采样值的瞬时值相乘后积分，再除以积分时间计算得出；无功功率和视在功率则根据有功功率、电压有效值和电流有效值的关系推导得出（无功功率Q=√(S²-P²)，视在功率S=U×I，其中U为电压有效值，I为电流有效值，P为有功功率）。功率因数则通过有功功率与视在功率的比值计算（PF=P/S）。



在谐波分析方面，仪器采用快速傅里叶变换（FFT）算法，将采样得到的电压和电流信号从时域转换到频域，分解出基波和各次谐波的幅值和相位，进而计算各次谐波的功率参数和总谐波失真（THD）。积分功能则通过对有功功率或电流进行时间积分，得到电能（Wh）或电量（Ah）数据，满足电能计量需求。



最后，计算得到的各类参数通过数据输出环节呈现给用户，既可以在仪器的4.3英寸彩色LCD显示屏上以数字、图表（如条形图、趋势图）形式实时显示，也可以通过USB、GPIB、RS232或LAN接口传输到计算机或自动化测试系统，实现数据的存储、分析和报告生成，为用户提供全面、便捷的测试数据支持。



BK PRECISION5335B单相功率计凭借其全面的功能和高精度的测量性能，广泛应用于多个领域。在电力电子研发领域，可用于逆变器、变频器、开关电源等设备的功率损耗、效率和电能质量测试，帮助工程师优化产品设计，提升能源利用效率；在消费电子行业，可对家电、充电器等产品进行能效测试，确保产品符合国家能效标准；在工业自动化领域，能够监测电机、水泵等设备的运行功率和电流变化，为设备维护和故障诊断提供数据依据；在新能源领域，可用于光伏逆变器、储能系统的电能输出测量，评估系统的发电效率和稳定性。



该仪器不仅为用户提供了精准、可靠的测量数据，还通过便捷的操作设计和灵活的扩展能力，大幅提升了测试效率，降低了测试成本。其丰富的数据分析功能，如谐波分析、积分测量和示波器功能，能够帮助用户深入挖掘电力参数背后的信息，及时发现电路中的问题，为产品质量提升和技术创新提供有力支撑。



BK5335B单相功率计作为一款高性能的电力测量仪器，以其全面的参数测量、卓越的精准度、丰富的数据分析功能以及灵活的操作特性，满足了不同行业的测试需求。无论是产品研发、质量检测，还是能源监测、设备维护，它都能提供可靠、高效的测量解决方案，帮助用户提升测试效率、降低成本，推动产品技术升级和行业发展。在未来的电力电子测试领域，这款功率计仍将凭借其持续的技术优势，为更多用户创造价值，成为电力测量领域的重要工具。
