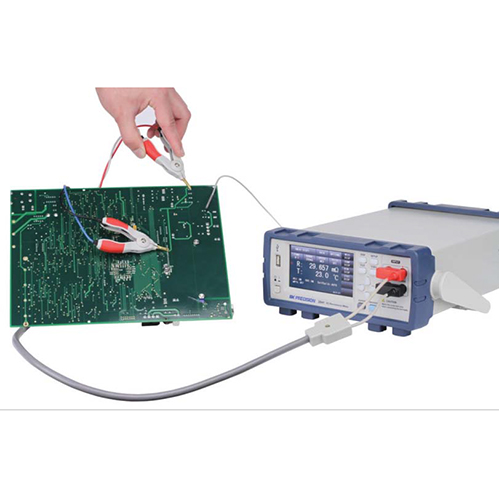

在电子元件质检、电机绕组测试、电路板导通性检测等场景中，对毫欧级甚至微欧级低电阻的精准测量是判断元件质量、设备健康状态的关键。BK PRECISION 2840直流微欧姆计凭借高精度测量能力、丰富的功能设计及便捷的操作体验，成为低电阻测量领域的专业设备。该系列包含BK-2840与2841两款机型，在测量范围、精度等级、功能扩展上形成差异化配置，既满足基础低电阻测试需求，也适配精密材料特性分析、线圈温度补偿等复杂场景。本文将从核心性能、特色功能、典型应用场景及测试原理四个维度，全面解析BK PRECISION 2840直流微欧姆计，为用户高效应用该设备提供参考。



BK PRECISION 2840直流微欧姆计在核心性能上以“高精度、宽量程、低噪声”为核心，为低电阻测量提供可靠保障。该系列机型的测量范围覆盖从0.1μΩ（2841机型）到100MΩ（2841机型），其中2840机型基础测量范围为1μΩ-20kΩ，2841机型通过扩展量程，可实现0.1μΩ-100MΩ的超宽范围测量，能适配从PCB线路电阻（mΩ级）、继电器触点电阻（μΩ级）到绝缘电阻（MΩ级）的全场景需求。在测量精度上，2840机型基本精度达0.1%，2841机型进一步提升至0.01%，以2841机型的20mΩ量程为例，其测量精度为±(0.25%读数+0.001μΩ)，在测量10mΩ的电机绕组电阻时，误差可控制在±0.0025mΩ以内，远优于传统万用表的测量精度，能精准捕捉绕组电阻的微小变化，判断电机是否存在匝间短路风险。



低噪声设计是BK-2840直流微欧姆计实现微欧级测量的关键。该系列机型的输入电路采用低噪声运算放大器，输入失调电压低于5μV，同时配备屏蔽式测试端子，可有效抑制外部电磁干扰与环境噪声；电源部分集成EMI滤波器，能滤除电网中的高频干扰（如50kHz以上信号），在工业车间变频器、高频焊接设备等强干扰环境中，仍能保持测量数据稳定。例如在新能源汽车电池极耳电阻测试中，BK PRECISION 2841直流微欧姆计测量100μΩ的极耳电阻，即使周围存在20kHz高频干扰，测量值波动仍控制在±0.5μΩ以内，确保数据可靠性。此外，该系列机型支持“慢速、中速、快速”三档测量速度，慢速模式下通过多次采样平均算法，可进一步降低噪声干扰，使测量稳定性提升60%以上，适配精密传感器电阻校准等对稳定性要求极高的场景。



BK PRECISION 2840直流微欧姆计还具备出色的测量重复性，在相同测试条件下，连续10次测量同一1mΩ标准电阻，2841机型的测量值标准差小于0.005mΩ，重复性误差低于0.5%，能满足批量元件筛选场景中对一致性的严苛要求。例如在电子元件生产线上，使用该系列微欧姆计检测贴片电阻的导通电阻，重复性优势可避免因测量波动导致的误判，确保不合格元件被精准筛选，提升产品合格率。



BK PRECISION 2840直流微欧姆计的特色功能围绕“便捷测量、数据管理、场景适配”展开，进一步提升测试效率与数据价值。该系列机型均配备4.3英寸彩色触摸屏，采用图标驱动式菜单，核心功能（量程选择、测量模式切换、数据保存）一键直达，例如切换“低功率电阻（LPR）模式”时，只需点击屏幕对应图标即可完成配置，即使是非专业测试人员也能快速上手。触摸屏支持多点触控与手势缩放，查看测量数据时，双指缩放可将微欧级读数放大至全屏显示，避免视觉疲劳导致的读数误差，在实验室暗光环境或工业车间强光环境下，屏幕亮度可调节至500cd/㎡，确保数据清晰可见。



数据管理功能是BK PRECISION 2840直流微欧姆计的一大亮点。该系列机型配备USB主机端口，支持外接U盘导出测量数据，数据可保存为CSV或Excel格式，包含测量值、时间戳、量程、测量模式等信息，便于后续统计分析与报告生成。例如在电机生产测试中，将100台电机的绕组电阻数据导出至U盘，Excel可自动生成电阻分布直方图，快速判断电机绕组电阻的一致性；同时，机型支持屏幕截图功能，可将当前测量界面（含读数、量程、滤波档位）保存为图片格式，便于测试报告归档，无需额外拍照记录。2841机型还支持LAN接口，可通过网络将测量数据实时传输至电脑或服务器，实现“无人值守”测量，例如在偏远地区的风电设备运维中，技术人员可通过互联网远程获取电机轴承电阻数据，及时发现轴承磨损导致的电阻增大问题。



针对不同场景的特殊需求，BK PRECISION 2840直流微欧姆计开发了专属功能。2841机型支持“温度补偿（TC）”与“温度转换（∆t）”功能：温度补偿功能可根据被测材料的温度系数，自动校正环境温度变化对电阻测量的影响，例如测量铜线圈电阻时，输入铜的温度系数（0.00393/℃），当环境温度从25℃升至30℃时，设备自动校正电阻值，消除温度漂移带来的误差；温度转换功能则通过测量线圈通电前后的电阻变化，结合材料温度系数计算温度变化量，适用于电机、变压器等设备的温升测试，无需额外配备温度传感器，简化测试系统搭建。此外，该系列机型均支持“偏移电压补偿（OVC）”功能，可切换测试电流极性，对正向与反向极性下的测量值取平均值，抵消被测电路中热电动势（如PCB线路的温差电动势）的影响，在测量10μΩ以下的超小电阻时，OVC功能可使测量误差降低70%以上。

机型	BK-2840	BK-2841
显示位数	1 µΩ to 20 kΩ	0.1 µΩ to 100 MΩ
精准度	0.1%	0.01%
分辨率	1 µΩ	0.1 µΩ
显示位数	4 1/2	5 1/2
功能	R and LPR	R, R-T, T, LPR, LPR-T
阻抗测量范围	7 + Auto	11 + Auto
温度补偿	无	有
测量 Bin 数	3	10

机型		BK-2840		BK-2841
测量功能(Measurement Function)
阻抗测量时 间(典型值)	快(FAST)	10 ms		7 ms
	中(MED)	25 ms		22 ms
	慢 1(SLOW1)	115 ms		102 ms
	慢 2(SLOW2)	455 ms		402 ms
温度测量时间		-		100 ± 10 ms
测量用端子		4 端
平均		1 to 255
范围模式		自动& 手动
触发模式		内部,手动,外部, Bus
mR + b 模式		将乘数 (m) 和偏移量(b) 应用于测量值 (R). (仅 2841 机型)
LPR 模式		20 Ω, 200 Ω, 2 kΩ 档位, maximum 开路电压: 60 mV
统计测量函数		AVG, MAX, MIN, OSD (总体标准偏差), SSD (样品标准偏差), 和工艺能力指数(Cp, Cpk)
BIN 比较功能(Comparator (bin sorting) Function)
比较器	输出信号	IN, HI, LO
	Beep 模式	OFF, IN, HI, LO
	设置限制模式	绝对值 high/low limit, ％值 high/low limit +标称值
Bin 检查		3 bins, 绝对值/％值		10 bins, 绝对值/％值
通用(General)
AC 输入	电压	110 VAC	220 VAC	110 to 240 VAC ± 10 %
	频率	60 Hz	50 Hz	50 to 60 Hz
	消耗功率	< 30 VA
显示器		4.3”, 480 x 272 TFT 彩色 (24-bit) LCD 触控屏幕
遥控介面		USB (USBTMC or virtual COM), RS232		USB (USBTMC or virtual COM), RS232, LAN
Handler 介面		9-pin 连接器		50-pin 连接器
储存量		仪器设置可存/取 30 组
操作温度		0 °C to 40 °C, ≤ 80% RH
储存温度		5 °C to 40 °C, ≤ 85% RH
尺寸(W x H x D)		8.46” x 3.5” x 14.17” (215 mm × 89 mm × 360 mm)
重量		8.6 lbs (3.9 kg)		6.45 lbs (2.92 kg)

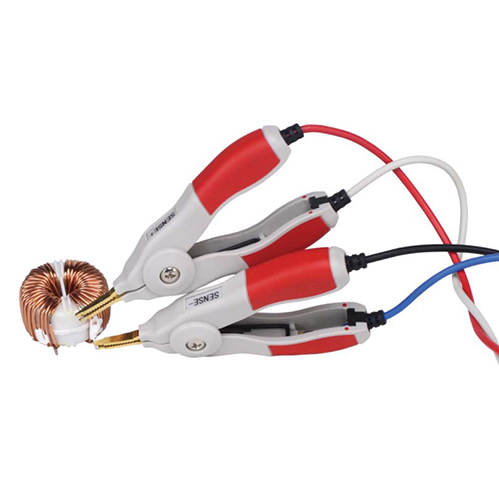

BK PRECISION 2840直流微欧姆计基于“四端测量法（开尔文测量法）”，通过分离电流回路与电压测量回路，消除测试引线电阻与接触电阻对低电阻测量的影响，实现高精度测量。在四端测量法中，BK2840直流微欧姆计的测试端子分为“电流端（HI DRIVE、LO DRIVE）”与“电压端（HI SENSE、LO SENSE）”：电流端向被测电阻施加恒定直流电流（根据量程不同，电流范围为10μA-1A），电压端则测量被测电阻两端的电压降，再根据欧姆定律（R=U/I）计算出被测电阻值。例如测量1mΩ电阻时，设备向电流端输出1A恒定电流，电压端测量电阻两端的1mV电压降，通过内部运算电路计算得出电阻值为1mΩ，整个过程中，测试引线的电阻（约50mΩ）与接触电阻（约10mΩ）被排除在电压测量回路之外，不会影响测量结果，这也是该系列机型能实现微欧级测量的核心原理。



在电流源设计上，BK PRECISION 2840直流微欧姆计采用高精度恒流源电路，电流稳定度达0.01%/h，确保施加到被测电阻的电流恒定，避免电流波动导致的测量误差。恒流源支持多档位调节，不同量程对应不同的输出电流：低量程（如20mΩ）对应大电流（1A），可产生足够大的电压降（如20mV），提升电压测量精度；高量程（如100MΩ）对应小电流（10μA），避免大电流导致被测电阻发热或损坏。例如测量100MΩ的绝缘电阻时，输出10μA电流，电阻两端产生1V电压降，既满足电压测量精度要求，又不会因电压过高损坏被测元件。



电压测量环节是BK PRECISION 2840直流微欧姆计保障精度的另一关键。该系列机型配备高精度模数转换（ADC）芯片，2840机型采用16位ADC，2841机型升级为24位ADC，可将电压信号转换为高精度数字信号——在20mV量程下，2841机型的最小量化间隔仅0.488μV，能捕捉1μV级的电压变化，适配超小电阻测量场景。同时，电压测量电路内置低噪声放大器与可编程滤波器，放大器输入失调电压低于1μV，滤波器支持10Hz、100Hz、1kHz等多档位，可根据环境噪声特性选择合适档位，滤除高频干扰，确保电压测量值稳定。例如在工业车间测量10μΩ电阻时，启用100Hz滤波器，可滤除电网50Hz谐波干扰，使电压测量值波动控制在±0.1μV以内，进而保证电阻测量精度。



数据处理与显示环节实现了测量结果的精准输出。BK PRECISION 2840直流微欧姆计的内部微处理器对ADC转换后的数字信号进行运算，结合当前输出电流值计算电阻值，并根据用户设置的单位（Ω、mΩ、μΩ）显示结果；同时，处理器支持线性补偿算法，可校正ADC的非线性误差，进一步提升测量精度。对于2841机型的温度补偿功能，处理器还会结合用户输入的材料温度系数与当前环境温度（通过内置温度传感器获取），对电阻值进行温度校正，输出校正后的实际电阻值，确保在温度变化场景下的测量准确性。



BK PRECISION 2840直流微欧姆计通过高精度的四端测量技术、丰富的场景化功能及便捷的操作设计，成为低电阻测量领域的可靠工具。无论是电子元件的导通性检测、电机绕组的质量评估，还是精密材料的特性分析，该系列机型都能凭借稳定的性能与灵活的功能，满足不同场景的测试需求。随着电子设备向小型化、高精度方向发展，对低电阻测量的需求将持续提升，BK PRECISION 2840直流微欧姆计将持续发挥技术优势，助力用户提升测试效率、保障产品质量，为电子制造、设备运维与研发创新提供坚实的数据支撑。
