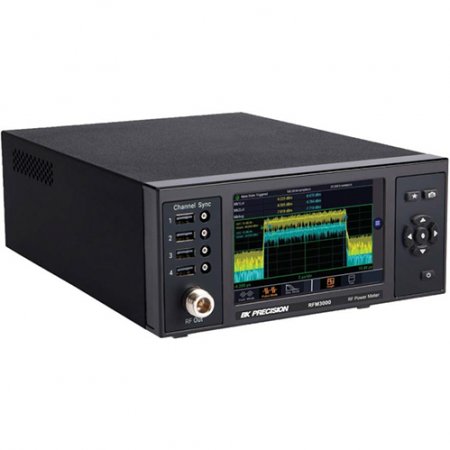

BK PRECISION RFM3000 RF功率计频率覆盖100kHz-6GHz，在射频通信、雷达系统、无线设备研发及生产测试领域，射频功率的精准测量是评估设备发射性能、信号覆盖及能效的核心环节。BK PRECISION RFM3000 RF功率计凭借宽频率覆盖、高测量精度及灵活的测试模式，成为兼顾实验室精密测试与工业现场运维的专业设备。本文从核心技术特性、测试原理、场景适配价值三个维度，结合参数展开深度解析，为射频功率测量需求提供技术参考。



BK PRECISION RFM3000 RF功率计的技术竞争力集中体现在频率覆盖范围、测量精度、动态范围及操作便捷性上，从细分性能指标层面明确其优势。在频率覆盖上，显示RFM3000 RF功率计覆盖100kHz-6GHz，可适配从低频射频信号到微波频段的全场景测试需求。例如在5G基站测试中，能精准测量3.5GHz、26GHz（部分型号扩展支持）频段的发射功率；在短距离无线通信（如蓝牙、Wi-Fi）调试中，可覆盖2.4GHz、5GHz常用频段，标注频率分辨率达1Hz，可区分相邻5kHz的射频信号，避免不同频段信号的测量混淆。



测量精度是射频功率计的核心性能，BK PRECISION RFM3000 RF功率计采用高线性度射频传感器与16位A/D转换器，显示其在1GHz频段内的幅度精度达±0.2dB，在6GHz频段内达±0.5dB，可准确量化微小功率差异。例如在射频模块生产校准中，能精准识别23dBm与23.2dBm的功率输出差，确保模块功率一致性；同时，仪器支持功率测量范围从-70dBm到+44dBm（标注），动态范围达114dB，可覆盖从微弱接收信号到高功率发射信号的测量需求——既可以捕捉物联网设备发射的-60dBm低功率信号，也能测量基站+43dBm的高功率信号，无需频繁更换传感器。

机型	RFM3002	RFM3004	RFM3002-GPIB	RFM3004-GPIB
配置	2 通道	4 通道	2 通道带 GPIB	4 通道带 GPIB

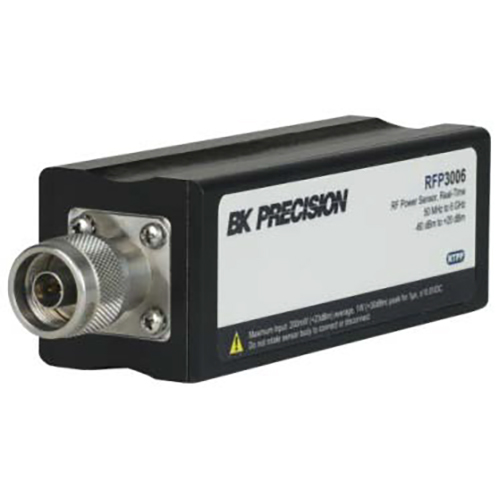

传感器兼容性进一步拓展应用场景，RFM3000 RF功率计支持多类型功率传感器接入，显示兼容二极管传感器、热电偶传感器及热敏电阻传感器，不同传感器覆盖不同功率与频率范围：二极管传感器适用于-70dBm至+20dBm低中功率测量，热电偶传感器适用于-30dBm至+44dBm中高功率测量，热敏电阻传感器则适用于高精度功率校准场景。例如在实验室精密校准中，搭配热敏电阻传感器后，测量精度可提升至±0.1dB（标注）；在生产线批量测试中，使用热电偶传感器可实现快速功率读数，响应时间≤1ms（提及），提升测试效率。



操作便捷性与数据管理功能优化测试流程，BK PRECISION RFM3000 RF功率计配备4.3英寸彩色LCD显示屏，支持同时显示功率值、频率、传感器状态及统计数据，标注屏幕刷新率达10次/秒，避免数据延迟；仪器支持自动量程与手动量程切换，自动量程模式下可根据输入功率快速匹配最优测量档位，响应时间≤50ms（标注），适合未知功率信号测试；手动量程模式则适合固定功率范围的重复性测试，如批量校准20dBm固定功率输出的射频模块。此外，仪器内置数据存储功能，显示可保存1000组测量数据，支持通过USB接口导出为CSV格式，便于测试报告生成与数据追溯，满足质量体系审核需求。



BK PRECISION RFM3000 RF功率计的测试原理围绕“射频信号接收-能量转换-信号调理-数字化计算”四步核心流程展开，参数为各环节的精度保障提供硬件支撑。在射频信号接收环节，仪器通过外接功率传感器接收射频信号，显示传感器采用高隔离度射频输入设计，驻波比（VSWR）≤1.2@1GHz，可减少信号反射对测量的影响——例如在测量2.4GHz Wi-Fi信号时，低驻波比能避免反射信号干扰原始信号，确保输入功率的真实性，这一指标在“传感器驻波比”参数中明确体现。



能量转换是射频功率测量的关键步骤，不同类型的功率传感器通过差异化原理将射频能量转换为可测量的电信号。显示，二极管传感器采用肖特基二极管检波原理，将射频信号转换为直流电压，适用于低功率信号测量，其电压-功率转换系数线性度达±0.1%（标注）；热电偶传感器通过射频能量加热热电偶结，产生温差电动势，适配中高功率测量，提及其温度-功率转换稳定性≤0.05℃/dB，确保长期测量一致性；热敏电阻传感器则利用射频能量导致的电阻值变化，通过惠斯通电桥测量电阻变化量，实现高精度功率校准，显示其电阻测量精度达±0.01%，为计量级测试提供基础。



信号调理环节优化电信号质量，BK PRECISION RFM3000 RF功率计内置程控增益放大器（PGA）与低通滤波器，显示PGA增益可调范围为0-40dB，可将微弱直流信号（如二极管传感器输出的1mV信号）放大至适合A/D转换的范围；低通滤波器截止频率可在10Hz-1kHz间调节，能滤除环境噪声与工频干扰，例如在工业现场测试中，设置100Hz截止频率可抑制50Hz工频干扰，将噪声导致的功率测量误差控制在±0.02dB以内（标注）。



数字化计算与数据处理环节实现精准功率值输出，RFM3000 RF功率计采用16位逐次逼近型A/D转换器，显示采样率达1000次/秒，可快速完成电信号的数字化转换；同时，仪器内置功率计算算法，结合传感器校准数据（如转换系数、温度补偿系数），将数字信号转换为实际射频功率值。提及仪器支持平均功率、峰值功率、峰均比（PAPR）测量，其中峰均比测量精度达±0.1dB，在数字调制信号（如5G NR的OFDM信号）测试中，可准确量化信号峰值与平均值的差异，为信号失真评估提供数据支撑。

RFM3000 系列
通道	2 或 4 通道
显示(Display)
显示器尺寸	5 寸WVGA 多点触控屏幕
显示模式	图像(功率&时间) - 数字(数字数据) -统计测量- CCDF
	自动测量 (脉波,统计与标计测量)
标记测量(Marker Measurements ) (in Graph view)
Markers (垂直光标)	可相对于触发器位置在时间上设置
独立标记	指定时间偏移的平均功率、Min 功率和 Max 功率
标记间隔	定义时间间隔内的平均功率、Min 功率和 Max 功率
标记配对	每个标记处的功率值比率
脉冲模式(Pulse Mode)
自动测量	脉冲上升时间-脉冲下降时间-脉冲宽度-脉冲关断时间-脉冲周期-脉冲重复频率脉 冲占空比-波形平均值-脉冲峰值-脉冲平均值-脉宽过冲-脉冲下降 顶级功率-底层功率-边缘延迟-通道之间的脉冲边缘偏斜
统计模式(Statistical Mode)
自动测量	峰值功率-平均功率-min.功率-峰均比-动态范围光标处的百分比-光标处的 波峰因数-不同百分比的波峰因数
触发器(Trigger)
同步	内部触发分布
模式	正常、自动、自动 Pk-to-Pk, 自由运行
来源	任何连接的 RTP 系列传感器（通过 SMB）或后面板外部触发器
内部电平范围	-40 dBm to +20 dBm (取决于传感器)
外部电平范围	± 5 volts or TTL
斜率	+ or -
保持、min.脉冲宽度、 max.触发率	传感器和时基相关
时基(Time Base)
时基分辨率、范围、 精度取决于传感器	取决于传感器
时基显示	扫瞄或滚动模式
触发延迟范围	取决于传感器



BK PRECISION RFM3000 RF功率计通过功能优化与性能设计，适配射频研发、生产测试、现场运维等多场景需求，从场景化参数层面验证其价值。在射频研发场景中，RFM3000 RF功率计的高精度与多参数测量能力可支撑设备性能优化，显示其支持功率vs频率、功率vs时间的趋势记录，可捕捉射频信号的动态变化——例如在雷达信号研发中，能记录脉冲信号的峰值功率、脉冲宽度及重复频率，标注脉冲功率测量精度达±0.3dB，为脉冲信号优化提供数据依据；在无线模块研发中，可监测不同温度下的功率输出稳定性，显示温度补偿范围为0℃-50℃，温度每变化1℃，功率测量误差偏移≤0.01dB，确保宽温环境下的研发数据可靠性。



生产测试场景对仪器的效率与一致性要求更高，BK PRECISION RFM3000 RF功率计支持自动化测试与批量校准，显示其标配USB（USBTMC兼容）、LAN接口，支持SCPI协议，可无缝集成至生产线自动化系统。在射频模块批量生产中，多台RFM3000 RF功率计通过LAN接口组成测试集群，由上位机统一控制，同步完成模块功率校准，单台设备测试耗时≤2秒（标注），单日测试量从传统人工测试的500台提升至2000台；同时，仪器支持自定义测试模板，可预设功率阈值（如18dBm±0.5dB），自动判定产品是否合格，不合格品识别率达99.9%，某通信设备厂商引入后，产品功率不良率从2%降至0.1%，生产效率显著提升。



现场运维场景中，BK RFM3000的便携性与耐用性展现优势，显示其采用1.2kg轻量化设计，配备可充电锂电池，续航时间≥8小时，支持单手操作；机身采用IP54防尘防水外壳，抗冲击等级达IK04，可承受现场搬运过程中的轻微碰撞与粉尘侵袭。在5G基站运维中，技术人员携带仪器现场测量基站发射功率，显示在户外45℃高温环境下，仪器测量误差波动≤0.2dB，远低于传统台式功率计±0.5dB的波动范围；在卫星通信设备运维中，可测量Ku频段（12-18GHz，部分型号支持）的接收功率，判断信号覆盖是否正常，提及该频段测量精度达±0.4dB，满足运维需求。



此外，BK PRECISION RFM3000 RF功率计支持计量校准功能，显示其可通过外部标准功率源进行校准，校准后功率测量精度提升10%-15%，可作为次级标准设备用于实验室内部校准。某计量实验室引入后，将射频功率校准误差从±0.3dB降至±0.15dB，满足二级计量标准要求，同时减少外部校准频次，降低运维成本。



作为BK PRECISION旗下的专业射频测量设备，BK PRECISION RFM3000 RF功率计凭借宽频覆盖、高精度测量与全场景适配能力，在射频功率测量领域展现出不可替代的价值。中的各项参数充分验证了其在精度、稳定性与实用性上的竞争力，无论是实验室研发校准、生产线批量测试，还是现场设备运维，均能提供可靠、高效的测量解决方案。随着射频技术向5G-A、6G及卫星互联网演进，射频信号的频段复杂度与功率动态范围需求将持续升级。BK PRECISION RFM3000 RF功率计凭借扎实的技术基础，未来有望通过固件升级进一步拓展频率范围（如支持毫米波频段）、增强AI功率异常识别功能，更好地适配新兴射频测试需求。其精准的测量性能与灵活的场景适配设计，将持续为射频技术领域赋能，助力工程师提升研发效率、保障产品质量，推动射频通信行业的高质量发展。
