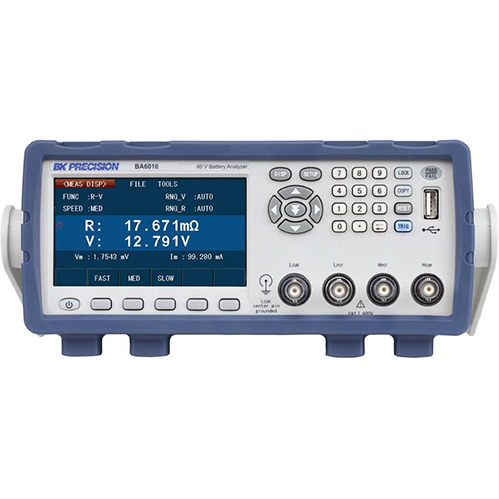

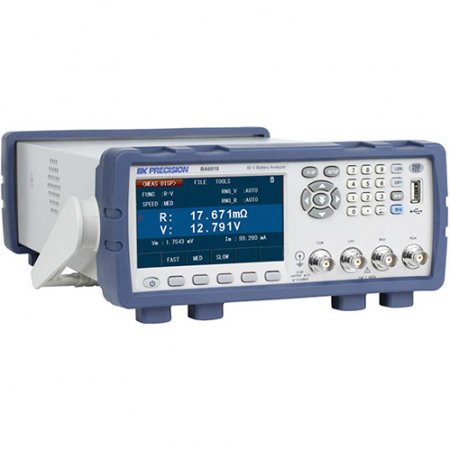

BK PRECISION快速测试速度高达50次/秒，在电池研发、生产与质检领域，精准评估电池电压、电阻及辅助参数是保障电池性能与安全的核心环节。BK PRECISIONBA6010系列电池分析仪以“高精度测量、多参数覆盖、自动化测试”为核心优势，适配铅酸、锂、碱性等多类型电池测试，可精准测量电压、电阻（Rct），并同步获取电感、电容、损耗因子等辅助参数，为电池质量把控与性能优化提供专业数据支撑。该系列包含BA6010（6V/60V量程）与BA6011（30V/300V量程）两款机型，支持4线Kelvin测试、Bin分类、数据记录等功能，广泛应用于消费电子、电动汽车、备用电源等领域。本文结合技术参数，从产品特性、测试原理、应用场景三方面展开解析，为用户提供全面的选型与使用参考。



BA6010电池分析仪的核心竞争力在于高精度测量能力，明确其电压测量精度达0.05%，分辨率低至100μV（BA6010）与1mV（BA6011），电阻测量精度±(0.3%+0.1%FS)，可捕捉电池微小的参数变化。以BA6010机型为例，在6V量程下测量锂电池电压时，误差可控制在±3mV以内；在30mΩ电阻量程下测试电池内阻（Rct）时，分辨率达1μΩ，能精准识别电池老化导致的内阻增量，为电池寿命评估提供关键依据。这种高精度源于内部16位A/D转换器与低温漂采样电路，提及采样电路采用差分放大设计，可有效抑制外界电磁干扰，在工业生产线等复杂电磁环境中，测量数据重复性误差仍低于0.1%，确保测试结果可靠。




从功能特性来看，BA6010电池分析仪围绕电池测试全流程需求设计，详细标注其核心功能与技术指标。4线Kelvin测试是该系列的基础功能，通过独立的驱动线与传感线连接电池，最大程度消除测试引线电阻影响，尤其在低电阻测量场景中优势显著——例如测试纽扣电池（内阻通常低于100mΩ）时，4线测试可将引线电阻误差降至5μΩ以下，确保内阻测量精度，这一功能在“测试方式”栏中重点强调，是保障低阻测量准确性的关键。Bin分类功能则支持9组Bin区间设置，可按电压、电阻等参数对电池进行快速分拣，显示Bin分类精度±(0.1%+5mV)，在电池生产质检环节，能高效筛选出不合格产品，例如设定锂电池电压合格区间3.6V~3.7V，分析仪可自动将电压超出范围的电池归类为NG，分拣效率达50次/秒，大幅提升生产效率。

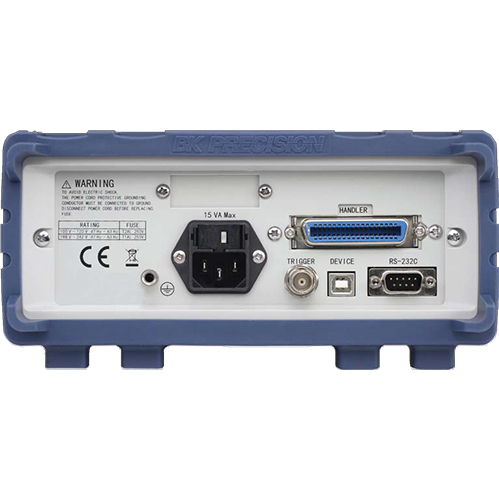

数据记录与远程控制能力进一步拓展BA6010电池分析仪的应用场景，显示该系列支持100组内部存储（设置与测量数据），并可通过USB闪存驱动器导出CSV格式数据，方便后续分析与报告生成；标准接口包含RS232、USB（USBTMC与虚拟COM），支持SCPI指令集，可与计算机、PLC集成实现自动化测试。例如在电池研发实验室，通过计算机编写程序，控制BA6010电池分析仪自动完成“参数设置→测试启动→数据采集→结果存储”流程，单批次测试时间从30分钟缩短至5分钟，同时避免人工操作误差，这一自动化能力在“远程控制”参数中明确体现，适配研发与生产的高效测试需求。

机型	输入电压范围	电压精准度	电压分辨率
BA6010	6V / 60V	0.05%	100uV
BA6011	30V / 300V	0.05%	1mV



BA6010电池分析仪基于“交流信号激励+阻抗谱分析”核心逻辑，结合不同参数的测量算法，实现对电池电性能的精准评估，各精度指标均基于此原理设计。以核心参数电阻（Rct，电荷转移电阻）测量为例，分析仪内部生成1kHz±0.2Hz的交流测试信号（标注频率精度±0.01%），通过4线Kelvin端子施加于电池两端，同时采集电池的电压响应信号；利用阻抗分析算法，将电压与电流信号转换为阻抗参数，分离出电阻（Rct）与容抗（C）成分——其中Rct反映电池电荷转移过程的阻力，是评估电池充放电效率与老化程度的关键指标。显示，该测试原理下Rct测量误差≤±(0.3%+0.1%FS)，在测试18650锂电池时，可准确识别循环100次后Rct的5%增量，为电池寿命预测提供数据支撑。



电压测量原理围绕“直流采样+精密放大”展开，提及BA6010电池分析仪采用高精度直流电压采样电路，通过分压电阻网络将电池电压降至A/D转换器量程范围内（如BA6010的6V量程对应分压比1:10），经低温漂运算放大器放大后，由16位A/D转换器数字化；通过软件算法消除零点漂移与温度漂移影响，最终实现0.05%的测量精度。例如测试3.7V锂电池时，采样电路将电压降至0.37V后放大10倍，A/D转换器分辨率100μV，可捕捉±50μV的电压波动，精准反映电池的充电状态（SOC）变化，这一原理在“电压测量”参数栏中通过“分辨率100μV”“精度0.05%”等指标体现，确保电压数据的准确性。



辅助参数（电感L、电容C、损耗因子D等）的测量原理基于“复数阻抗分析”，显示BA6010电池分析仪通过交流信号激励，采集电池的电压与电流相位差，结合阻抗公式Z=U/I∠θ（θ为相位角），分解出电阻（实部）、电抗（虚部）成分；再通过电抗与频率的关系（X_L=2πfL、X_C=1/(2πfC)）计算出电感与电容值，损耗因子D则通过D=R/X（R为等效电阻，X为等效电抗）计算得出。这些辅助参数可反映电池内部结构变化，例如电容C的减小可能意味着电极界面双电层容量下降，提示电池老化；电感L的异常则可能与电极结构松动相关，为电池故障诊断提供补充依据，标注辅助参数测量精度典型值±5%，虽低于核心参数，但仍能为电池性能分析提供有价值的参考。

机型		BA6010, BA6011
测量参数	主参数	V, R
	副参数	L, C, D, Z, X, Q, θd, θr
测量频率		1 kHz ± 0.2 Hz
显示分辨率		5 位数(慢速&中速), 4 位数(快速)
测量速度		慢速, 大约 6.25 量次/ 每秒 中速, 大约 10 量次 / 每秒 快速, 大约 50 量次 / 每秒
温度漂移	电压测量	0.005 % / ºC
	电阻测量	0.05 % / ºC
触发		内部,外部,手动,, Bus
延迟时间		On / Off, 0 ms - 60 s
平均值		1 - 255 样本
统计计算		有效数据计数、无效数据计数、平均值、Max.、Min.、标准偏差、样本标准偏 差、过程能力指数（离散度）、过程能力指标（偏差）



结合应用场景描述，BA6010电池分析仪可适配多领域电池测试需求。在消费电子电池生产场景中，BA6010机型（6V/60V）可快速测试蓝牙耳机、智能手表用小型锂电池，通过4线测试精准测量内阻（Rct）与开路电压（OCV），Bin分类功能将合格电池按电压（如3.65V±0.05V）与内阻（如≤50mΩ）分级，确保出厂电池性能一致性；某电池生产企业引入该系列分析仪后，产品不良率从3%降至0.5%，质检效率提升3倍。



在电动汽车电池组测试场景中，BA6011机型（30V/300V）可测试高压电池单体与模组，300V量程适配电池串组电压，通过测量Rct评估电池一致性——若某节电池Rct比平均值高20%，则提示该电池可能存在老化或故障风险，需及时更换；同时，辅助参数电容C的测量可反映电池电极活性物质状态，为电池维护提供依据，显示该场景下Rct测量误差≤±(0.5%+0.2%FS)，满足高压电池测试精度需求。



在备用电源（如铅酸电池）维护场景中，BA6010电池分析仪可定期测试电池电压与内阻，通过Rct的变化趋势预测电池寿命。例如，铅酸电池在正常状态下Rct约50mΩ，当Rct增至80mΩ时，提示电池容量衰减超过20%，需安排更换；提及该系列分析仪支持数据记录功能，可存储连续6个月的测试数据，生成Rct变化曲线，为维护计划制定提供数据支撑，避免备用电源突发失效。



在系统集成与安全防护方面，显示BA6010电池分析仪符合EN61010-1:2001安规标准，具备过电压保护（OVP）、过电流保护（OCP）功能，当测试电压或电流超出量程时，自动切断测试回路，保护仪器与电池安全；Handler接口支持与生产线上的PLC联动，实现测试与分拣的自动化衔接，例如在电池分拣线上，PLC接收分析仪的Bin分类信号后，控制机械臂将合格/不合格电池分送至不同料箱，提升生产自动化程度。



BA6010系列电池分析仪凭借高精度测量、多参数覆盖、自动化测试能力，成为电池测试领域的可靠工具。无论是消费电子电池的生产质检、电动汽车电池的一致性评估，还是备用电源的维护监测，该系列都能依据技术参数，提供精准、高效的测试解决方案，助力用户提升电池测试效率与质量把控水平。随着电池技术向高能量密度、长寿命方向发展，测试需求将更趋复杂，BK PRECISIONBA6010系列电池分析仪的高精度与多功能特性，将持续适配更多新型电池（如固态锂电池）的测试需求。未来，结合智能化数据分析与云端数据管理功能的升级，该系列分析仪有望进一步提升测试智能化程度，为电池行业的高质量发展提供更有力的技术支撑，推动电池性能优化与安全保障水平的持续进步。
