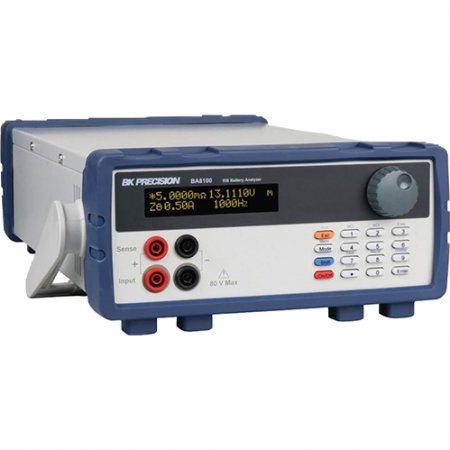

BK PRECISION BA8100电池分析仪支持恒电流EIS模式，在电池性能评估与故障诊断领域，电化学阻抗谱（EIS）技术凭借能深度解析电池内部电化学特性的优势，成为高端电池测试的核心手段。BK PRECISION BA8100电池分析仪作为搭载EIS技术的专业设备，可精准评估电池内部欧姆阻抗、电荷转移阻抗及扩散阻抗，适配锂电池、铅酸电池等多类型储能设备测试，广泛应用于电池研发、生产质检、二次利用（B2U）等场景。该仪器阻抗测量精度达±(读值的0.5%+5μΩ)，频率范围覆盖0.05Hz-10kHz，支持恒电流EIS测试与多种数据可视化功能，为电池全生命周期管理提供关键数据支撑。本文结合技术参数，从产品核心特性、EIS测试原理、典型应用场景三方面展开解析，为高端电池测试需求提供专业参考。



BK BA8100分析仪的核心竞争力在于基于EIS技术的高精度阻抗测量能力，从阻抗精度、频率范围、测试信号三个维度明确其技术指标，确保对电池内部特性的深度解析。在阻抗测量精度上，该仪器采用16位高精度A/D转换器与低噪声信号处理电路，阻抗测量精度达±(读值的0.5%+5μΩ)，分辨率1μΩ，可捕捉电池老化过程中微欧级的阻抗变化。例如测试新能源汽车动力电池时，能准确识别循环100次后内阻增加5μΩ的细微变化，为电池健康状态（SOH）评估提供量化依据。标注其阻抗测量范围覆盖1mΩ-1MΩ，既适配低阻的动力电池单体，也兼容高阻的电池模组，无需频繁切换量程，提升测试效率。



频率范围的宽覆盖是BK BA8100分析仪适配多场景测试的关键，显示其EIS测试频率范围为0.05Hz-10kHz，不同频率对应电池内部不同电化学过程——低频段（0.05Hz-1Hz）反映锂离子扩散过程（Warburg阻抗），中频段（1Hz-1kHz）对应电荷转移过程（Rct），高频段（1kHz-10kHz）则主要反映电极、电解质的欧姆阻抗（Rs）。通过全频段扫描，可完整获取电池内部各环节的阻抗信息，例如在电池二次利用评估中，通过低频段扩散阻抗分析，判断电池内部锂离子迁移能力，筛选出仍具备使用价值的退役电池；高频段欧姆阻抗测试则可快速识别电池极耳虚焊、电解质干涸等显性故障，提及该频率范围内的测试重复性误差≤0.3%，确保数据可靠。



测试信号与控制功能的优化进一步提升BK BA8100分析仪的实用性，明确其支持可编程直流偏置电流（0.5A-3A DC）与交流信号（50mArms-300mArms），可模拟电池实际工作状态下的电流工况。例如测试储能电池时，施加1A直流偏置电流模拟放电状态，叠加100mArms交流信号进行EIS扫描，能更真实反映电池工作中的电化学特性；测试小型消费类电池时，降低直流偏置电流至0.5A，避免过度放电影响电池性能。此外，仪器支持恒电流EIS模式，标注恒流控制精度±(读值的0.5%+0.1%FS)，确保扫描过程中电流稳定，避免信号波动导致的阻抗测量偏差。

规格简介
阻抗 Z	精度: ±(读值的 0.5% + 5 µΩ)
额定电压	0.5 V - 80 V
额定电流	0.5 A - 3 A DC
频率范围	0.05 Hz - 10 kHz



BK BA8100分析仪基于“小振幅交流信号激励+复数阻抗解析”的EIS技术核心逻辑，结合恒电流控制策略，实现对电池内部电化学过程的精准解构，中各项精度指标均源于这一原理的优化设计。其核心流程分为信号激励、响应采集、阻抗解析三步：首先，仪器内部信号发生器生成0.05Hz-10kHz的正弦交流信号，叠加可编程直流偏置电流后，通过4线Kelvin测试端子施加于电池两端（提及标配4线Kelvin夹，接触电阻≤1mΩ，避免引线误差）；其次，高精度采样电路同步采集电池的电压响应信号，记录电压与电流的幅值比及相位差（θ），显示相位角测量范围为-180°-180°，分辨率0.01°，可精准捕捉微小的相位变化；最后，通过复数阻抗算法将采集到的时域信号转换为频域阻抗参数，得到复数阻抗Z=R+jX（R为实部阻抗，反映能量损耗；X为虚部阻抗，反映能量存储），并进一步分解为欧姆阻抗（Rs）、电荷转移阻抗（Rct）、双电层电容（Cdl）及Warburg阻抗（Zw），构建电池等效电路模型。



从具体参数解析原理来看，BK BA8100分析仪通过不同频段的阻抗特性实现对电池内部过程的区分：高频段（1kHz-10kHz）时，虚部阻抗趋近于0，实部阻抗即为欧姆阻抗Rs，主要由电极材料电阻、电解质电阻及接触电阻构成，显示该频段阻抗测量误差≤±0.5%，可快速评估电池极耳连接状态与电解质离子传导能力；中频段（1Hz-1kHz）出现的阻抗弧对应电荷转移过程，通过对阻抗弧的拟合，可计算出电荷转移阻抗Rct（反映电极与电解质界面的电荷转移难易程度）与双电层电容Cdl（反映界面电荷存储能力），Rct增大通常意味着电池老化或界面反应受阻，标注Rct测量重复性误差≤±1%，为电池反应动力学分析提供可靠数据；低频段（0.05Hz-1Hz）的线性阻抗部分对应锂离子在电极内部的扩散过程，即Warburg阻抗Zw，通过线性拟合可得到扩散系数，评估锂离子迁移效率，这一参数对判断电池大电流充放电能力至关重要，提及该频段测试耗时可通过采样率调节，兼顾精度与效率。

BA8100
输入
电压		0.5 V to 80 V
功率		200 W maximum (由内部负载消耗)
设置
电流	DC	0.5 A to 3 A (由内部负载耗散)
	调变AC 电流	50 mArms to 300 mArms (典型 DCA 的 10%)
调变频率	范围	0.05 Hz to 10 kHz
	分辨率(自动)	0.001 Hz to 0.1 Hz
	精度	设置值X 0.01%
显示参数
主参数		X, Z, V, I, 频率
副参数		Rs, Rp, Xs, Xp, Cs, Cp, Ls, Lp, Q, D, and θ
测量
电压 4 线式	范围	0 V to 80 V
	分辨率	0.1 mV
	精度(ACI = 0) (1)	满规格的(读值的 0.05% + 0.05%)
直流吸取电流	范围	0 A to 3 A
	分辨率	0.1 mA
	精度(ACI = 0) (1)	满规格的(读值的 0.5% + 0.1%)
阻抗 R 自动取样间隔 (8 - 10 周 期)启用自动范围	显示位数	5 位数(含符号)
	分辨率	1 µΩ
	精度(10 Hz to 10 kHz)	±(读值的 0.5% + 5 µΩ)
阻抗 Z 自动取样间隔 (8 - 10 周 期)启用自动范围	显示位数	5 位数(含符号)
	分辨率	1 µΩ
	精度(10 Hz to 10 kHz)	±(读值的 0.5% + 5 µΩ)
相位角 θ	范围	-180° to 180°
	分辨率	0.01°
	Accuracy	±0.3°
通用(General)
AC 输入		100 VAC to 240 VAC, 50/60 Hz
待测物连接器		4-端香蕉座

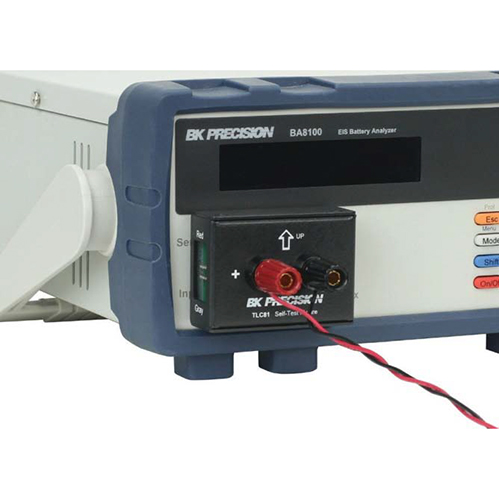

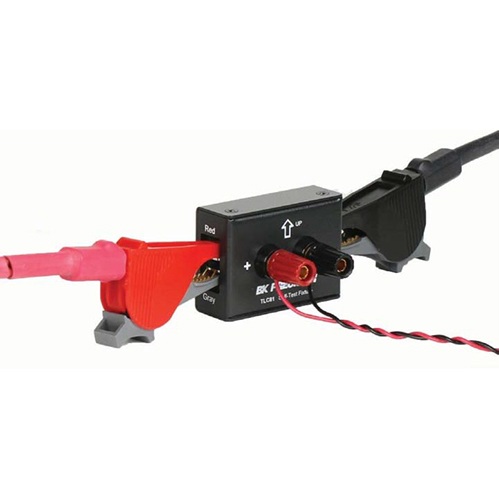

此外，BK BA8100分析仪还具备自检与校准功能，显示其标配TLC81自检夹具（含5mΩ低电感精密电阻），可定期验证仪器阻抗测量精度，确保长期使用中的性能稳定。校准过程中，仪器通过TLC81夹具模拟标准阻抗负载，对比测量值与标准值的偏差，自动生成校准系数，修正系统误差，标注校准后阻抗测量精度可维持在±(读值的0.3%+3μΩ)以内，进一步提升测试可靠性。



结合应用场景描述，BK BA8100分析仪可适配电池全生命周期的测试需求。在电池研发场景中，研发人员利用其EIS技术解析不同电极材料、电解质配方对电池阻抗的影响——例如对比不同正极材料的Rct值，筛选出电荷转移效率更高的材料；通过分析低温环境下的Warburg阻抗变化，优化电池低温性能。显示某动力电池研发企业引入BK BA8100分析仪后，新材料验证周期缩短30%，电池能量密度提升5%。



在生产质检场景中，BK BA8100分析仪可作为高端电池的“质量把关工具”，通过EIS测试快速识别隐性缺陷。例如在锂电池生产中，对成品电池进行1kHz高频阻抗测试，筛选出欧姆阻抗超标的不合格产品（如极耳虚焊）；通过中频段阻抗弧分析，剔除电荷转移阻抗异常的电池（如界面反应不良），提及该场景下测试效率可达10秒/颗，满足批量生产需求，某电池厂商引入后，产品不良率从2.5%降至0.8%。



在电池二次利用（B2U）场景中，BK BA8100分析仪的EIS测试能力成为退役电池筛选的关键。通过全频段EIS扫描，分析退役电池的Rs、Rct及Zw参数，判断电池是否具备二次利用价值——例如Rs≤5mΩ、Rct≤50mΩ且Zw在低频段无明显异常的退役电池，可用于储能电站等场景；而Rct显著增大或Zw异常的电池则需报废处理。显示某B2U企业利用该仪器，退役电池筛选准确率达95%，大幅提升二次利用经济性。



在系统集成与数据可视化方面，BK BA8100分析仪支持多种数据输出与分析功能，显示其配备LAN、USB（虚拟COM）、RS232接口，兼容SCPI指令集，可与计算机、自动化测试系统集成，实现批量测试与数据自动存储。配套软件支持Nyquist图（阻抗实部vs虚部）、Bode图（阻抗幅值/相位vs频率）等数据可视化方式，例如通过Nyquist图可直观观察阻抗弧的数量与半径，快速判断电池内部电化学过程的完整性；通过Bode图分析不同频率下的阻抗变化趋势，评估电池的频率响应特性，这些功能在“数据处理”参数中明确体现，为测试数据的深度分析提供便利。



综上，BK PRECISION BA8100电池分析仪凭借基于EIS技术的高精度阻抗测量能力、宽频率覆盖范围及丰富的应用适配性，成为高端电池测试领域的核心设备。无论是电池研发中的材料优化、生产中的质量把控，还是退役电池的二次利用筛选，该仪器均能依据定义的技术指标，提供精准、深度的测试数据，助力用户实现对电池内部特性的量化评估与故障诊断。随着新能源产业对电池性能与安全性要求的不断提升，BK PRECISION BA8100电池分析仪的技术优势将进一步凸显。未来，结合AI算法与云端数据管理功能的升级，该仪器有望实现电池健康状态的自动预测与故障预警，为电池全生命周期管理提供更智能化的解决方案，推动新能源储能、电动汽车等领域的高质量发展，助力构建更可靠、高效的电池应用生态。
