在电子元器件生产质检、研发验证及教学实验等中端测试场景中，对LCR表的精度、操作便捷性及功能适配性有明确需求，同时需兼顾成本效益。BK PRECISION891精密LCR表，以0.05%的基本精度、20Hz~300kHz的测试频率范围及丰富的自动化功能，成为该领域的高性价比之选。这款仪器不仅支持电感（L）、电容（C）、电阻（R）等核心参数测量，还具备Bin分类、频率扫描等进阶功能，适配电容模组、小型电感、贴片电阻等常见元器件测试，广泛应用于消费电子生产线、小型研发实验室及高校电子实验教学，为用户提供精准、高效且经济的测试解决方案。





BK PRECISION891精密LCR表的核心优势首先体现在精准测量性能与参数覆盖上。仪器采用先进的阻抗测量技术，基本精度达0.05%，可精准测量L、C、R、电导（G）、电纳（B）、阻抗（Z）、导纳（Y）、损耗因子（D）、品质因数（Q）、相位角（θ）、直流电阻（DCR）11项关键参数，满足不同元器件的测试需求。在频率范围上，覆盖20Hz~300kHz，频率分辨率达0.01Hz（20.00Hz~99.99Hz）、0.1Hz（100.0Hz~999.9Hz）、1Hz（1.000kHz~9.999kHz）、100Hz（100.0kHz~300.0kHz），可模拟元器件在不同工作频率下的实际特性，例如测试电源电路中电容的频率响应、射频模块中电感的阻抗变化。交流测试信号配置灵活，支持0.5Vrms与1Vrms两档电压选择，适配不同灵敏度的待测元器件——低电压档用于高阻抗精密电容测试，避免信号过强导致器件损坏；高电压档用于低阻抗电感测试，确保信号驱动能力，保障测量稳定性。此外，仪器具备开路、短路两点校正功能，用户可定期通过标准校正流程消除测试夹具寄生参数、引线阻抗带来的误差，进一步提升测量精度，确保长期测试数据的可靠性。



在功能灵活性与自动化测试能力上，BK PRECISION891精密LCR表充分适配中端测试场景的多样化需求。针对生产质检场景，仪器内置Bin分类功能，支持设置9个主Bin（参数合格范围）、1个辅助Bin及1个超差Bin，用户可通过绝对数值或公差百分比（1%、5%、10%、20%可选）定义合格标准。测试时，仪器通过前面板PASS/FAIL指示灯及蜂鸣器实时反馈结果，操作人员无需查看具体数值即可快速判断元器件是否合格，大幅提升分拣效率；同时支持Bin计数功能，可统计各Bin的元器件数量（0~60000），便于生产质量统计与报表生成。针对研发场景，仪器配备300点可编程频率扫描功能，扫描模式支持线性或对数，扫描参数可设置起始频率、终止频率、步进点数（1/2/5/10点/步），且可设置每个扫描点的停留时间，例如通过频率扫描分析电容损耗因子随频率变化的规律，或通过多频次测量验证电感的稳定性。扫描数据可实时以图形或表格形式显示在屏幕上，也可通过前面板USB Host端口保存至USB闪存器，便于后续数据分析与报告整理。

型号	891
准确度	0.05%
测试频率范围	20Hz ~ 300kHz
测试电压选择	0.5Vrms / 1Vrms
量测参数种类	L/C/R/G/B/Y/D/Q/θ/DCR

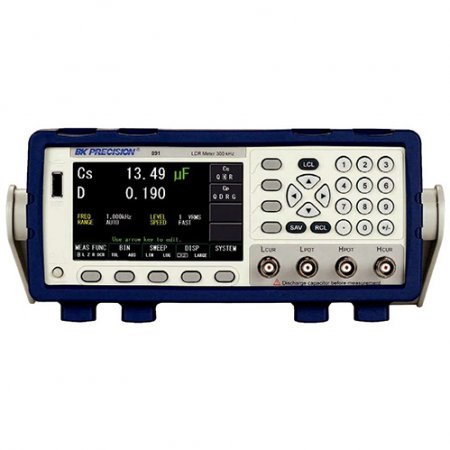

操作便捷性与用户体验优化是BK PRECISION891精密LCR表提升使用效率的关键。仪器配备4.3英寸彩色TFT LCD显示屏，支持参数数值、特性曲线、测试设置的同步显示，用户可通过“DISP”键切换显示模式——“一般画面”同时展示主参数与副参数，“大画面”可将关键参数放大显示，便于远距离观察或读取细微数值（如pF级电容的容量波动）。操作界面采用数字键与旋钮组合设计，数字键支持直接输入目标参数值（如“100nF”“1kΩ”），旋钮则用于参数微调或菜单导航，配合快捷键（如“MEAS”切换测量模式、“RCL”调用存储设置），降低操作门槛，即使新手用户也能快速上手。存储功能方面，仪器内置10组内部存储器，可保存常用测试方案（含测量参数、频率、Bin标准），用户通过“STORE/RECALL”键一键调用，避免重复配置，尤其适用于生产线批量测试或教学实验中的标准化操作。此外，仪器支持前面板USB Host端口直接存储测量数据、仪器设置及屏幕截图，数据格式为CSV或图片格式，可直接导入Excel或图片查看软件，无需专用软件即可完成数据处理，提升使用便捷性。

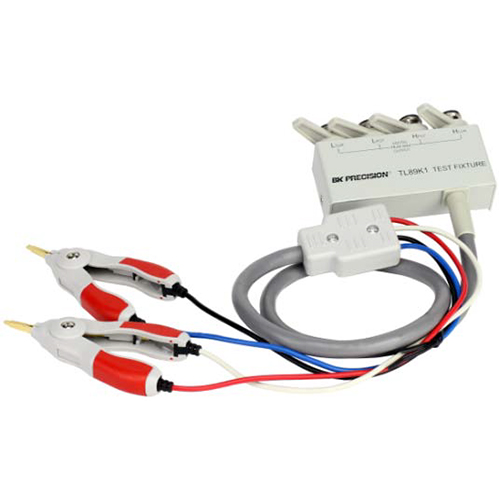

系统集成与环境适配能力进一步拓宽了BK PRECISION891精密LCR表的应用边界。远程控制方面，仪器标配USB（虚拟COM Port）、GPIB、LAN接口，兼容SCPI指令协议，可轻松融入小型自动化测试系统。例如在消费电子生产线中，通过LAN接口将891与测试平台联动，可实现元器件自动上料、参数测量、合格判定、数据归档的半自动化流程，减少人工干预，提升测试一致性；在研发实验室中，通过GPIB接口与示波器、直流电源协同工作，可构建多参数联合测试系统，分析元器件在不同供电与负载条件下的特性变化。环境适配方面，仪器采用紧凑型设计，尺寸为258×113×381mm，重量仅3.4kg，可轻松放置于小型实验台或生产线操作台；操作温度范围为0℃~40℃，相对湿度≤80%（无凝结），可在高校教室、小型车间等多样化环境中稳定运行；支持100~240VAC宽幅交流输入，无需额外配置变压器，适配不同地区电网电压，提升设备便携性与通用性。此外，仪器配备标准Kelvin夹测试引线（TL89K1），支持4线测量，可减少测试引线接触电阻带来的误差，尤其适用于低阻抗电阻或小容量电容的精密测量。



BK PRECISION891精密LCR表的测试原理基于“交流信号激励-阻抗响应采集-数字运算”的经典阻抗测量架构，通过精准的信号生成、采集与处理，实现对元器件参数的计算与输出。



在信号激励环节，仪器根据用户设定的测试频率（20Hz~300kHz）与电压（0.5Vrms/1Vrms），通过内部高频信号发生器生成正弦交流测试信号。该信号经功率放大电路放大后，通过测试夹具施加到待测元器件（DUT）两端，同时通过内部固定阻抗网络（100Ω）控制输出电流大小——当测试高阻抗元器件（如精密电容）时，100Ω阻抗可限制电流在合理范围，避免信号衰减；当测试低阻抗元器件（如小型电感）时，100Ω阻抗可确保信号稳定输出，防止电流过大损坏内部电路。若需测量直流电阻（DCR），仪器则切换至直流信号模式，输出1VDC测试电压，通过恒压法测量元器件的直流阻抗，适用于电感绕组、电阻器的直流特性测试。



在信号采集与转换环节，仪器通过两组高精度采样电路同步采集待测元器件的电压与电流信号。电压信号通过高输入阻抗（≥1MΩ）的差分放大器采集，避免采样电路对被测信号的分流影响；电流信号则通过串联在测试回路中的高精度采样电阻（100Ω）转换为电压信号后采集，确保电流测量的线性度与精度。采集到的模拟信号经16位高精度模数转换器（ADC）转换为数字信号，转换速率根据测试频率自适应调整——低频段（20Hz~1kHz）采用低速率转换以提升精度，高频段（1kHz~300kHz）采用高速率转换以捕捉快速变化的信号，确保全频率范围内的测量稳定性。数字信号随后传输至内部微控制器（MCU）进行运算处理。



在参数运算与误差校正环节，MCU根据采集到的电压与电流数字信号，结合设定的测试频率，通过阻抗测量算法计算核心参数：首先计算电压与电流的幅值比（|V|/|I|）得到阻抗模值|Z|，通过相位比较器计算两者的相位差θ；再根据不同参数的计算公式推导其他参数——电容C=1/(2πfX)（X为电抗，X=|Z|×sinθ）、电感L=X/(2πf)、电阻R=|Z|×cosθ、损耗因子D=R/X（串联模型）或D=X/R（并联模型）、品质因数Q=1/D。为消除系统误差，仪器内置开路、短路校正功能：开路校正时，断开测试夹具，测量并存储夹具与引线的寄生电容、分布电感；短路校正时，短接测试夹具两端，测量并存储引线电阻、接触电阻；实际测量时，MCU自动从计算结果中扣除这些寄生参数，确保测量精度。此外，仪器支持测量速率切换（慢速800ms/次、快速200ms/次），慢速模式通过多次采样平均降低噪声干扰，适用于精密测量；快速模式则提升测试效率，适用于生产线批量测试，进一步适配不同场景需求。





BK PRECISION891精密LCR表以“精准、便捷、经济”为核心定位，在中端测试场景中展现出显著的性价比优势。其0.05%的基本精度与20Hz~300kHz的频率覆盖，满足多数常见元器件的测试需求；Bin分类、频率扫描等功能适配生产与研发场景；紧凑设计与宽幅供电则提升了环境适配性。无论是消费电子生产线的元器件质检，还是小型实验室的研发验证，亦或是高校的电子实验教学，这款仪器都能提供可靠的测试支撑。作为BK PRECISION在中端LCR表领域的代表性产品，891精密LCR表充分平衡了性能与成本，为用户提供了无需妥协精度即可控制预算的测试解决方案，未来有望进一步优化功能细节，适配更多新型中端元器件的测试需求。
