在电子元器件研发、生产质检及材料特性分析领域，对电感（L）、电容（C）、电阻（R）等参数的高精度测量是保障产品性能的关键。BK PRECISION（BK PRECISION）推出的894/895精密LCR表，凭借0.05%的基本精度、宽频率范围（894：20Hz~500kHz；895：20Hz~1MHz）及丰富的测试功能，成为行业内高精度LCR测量的标杆设备。两款仪器不仅支持交流测试信号的灵活配置、直流偏压叠加，还具备列表扫描、BIN分类等自动化功能，可适配电容、电感、电阻等各类无源元器件的测试需求，广泛应用于消费电子、汽车电子、新能源等领域，为用户提供从基础参数测量到复杂特性分析的全流程解决方案。



BK PRECISION894/895精密LCR表的核心竞争力首先体现在高精度测量性能与宽频率覆盖上。两款仪器均具备0.05%的基本精度，采用先进的阻抗测量技术，可精准测量L、C、R、G（电导）、X（电抗）、Z（阻抗）、D（损耗因子）、Q（品质因数）等11项关键参数，满足不同元器件的测试需求。在频率范围上，894覆盖20Hz~500kHz，895扩展至20Hz~1MHz，频率分辨率低至0.01Hz，可模拟元器件在不同工作频率下的实际特性，例如测试高频电感在通信设备中的阻抗变化、电容在电源电路中的频率响应等。交流测试信号配置同样灵活，电压可在5mVrms~2Vrms间调节，电流则通过30Ω、50Ω、100Ω三种内部交流阻抗可选，其中30Ω阻抗下最大驱动电流达66.7mArms，足以驱动大型电感、变压器等器件，确保测量信号的稳定性与适用性。此外，仪器支持-5V~+5V直流偏压叠加，可模拟元器件在实际电路中的偏置工况，例如测量二极管、晶体管的结电容特性，进一步提升测试结果的真实性。



在功能灵活性与自动化测试能力上，BK PRECISION894/895精密LCR表展现出强大的场景适配性。针对批量生产质检场景，仪器内置BIN分类功能，支持多达10个BIN（9个主BIN+1个辅助BIN）的参数范围设定，用户可通过绝对数值、公差百分比或带通模式定义合格标准，测试时通过前面板PASS/FAIL指示灯及蜂鸣器快速判断元器件是否合格，同时可通过后面板多功能接口输出分类结果，便于与自动化分拣设备联动，大幅提升生产效率。列表扫描功能则为研发场景提供支持，两款仪器均可编辑201点可编程扫描序列，扫描参数涵盖频率、交流电压/电流、直流偏压等，扫描模式支持线性或对数，且可设置每个扫描点的延迟时间，例如通过频率扫描分析电容的温度系数随频率变化规律，或通过偏压扫描研究电感的饱和特性。扫描数据可实时显示为图形曲线，也可导出至USB闪存器或通过远程接口传输至PC，便于后续数据分析与报告生成。

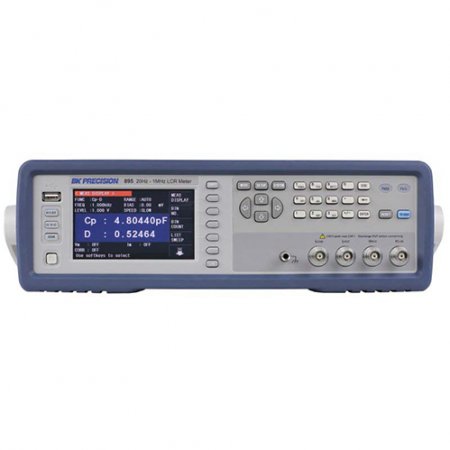

操作便捷性与系统集成能力是BK PRECISION894/895精密LCR表提升用户体验的关键。仪器配备4.3英寸高分辨率彩色TFT LCD显示屏，支持参数数值、特性曲线、测试设置的同步显示，用户可通过屏幕局部放大功能清晰查看细微参数变化；操作界面采用数字键与方向键组合设计，支持直接输入目标参数值，配合快捷键可快速切换测量模式、调用存储设置，降低操作门槛。存储功能方面，仪器内置非易失性存储器，可保存40组仪器设置（含测量参数、扫描序列、BIN标准），用户可一键调用常用测试方案，避免重复配置。远程控制与系统集成上，两款仪器均标配USB（兼容USBTMC/虚拟COM）、RS232、LAN接口，895额外支持GPIB接口，均兼容SCPI指令协议，可轻松融入自动化测试系统。例如在消费电子生产线中，通过LAN接口将895与测试平台联动，可实现元器件自动上料、参数测量、合格判定、数据归档的全流程自动化，减少人工干预，提升测试一致性。此外，仪器支持1米、2米电线长度补偿功能，可自动抵消测试引线阻抗带来的误差，尤其适用于长线连接的测试场景，确保测量精度。

机型	894	895
量测单位	L/C/R/G/X/B/Y/Z/D/Q/θ/DCR
基本精准度	0.05％
DCR 量测范围	0.01Ω ~ 100MΩ
测试频率	20Hz ~ 500Hz	20Hz ~ 1MHz

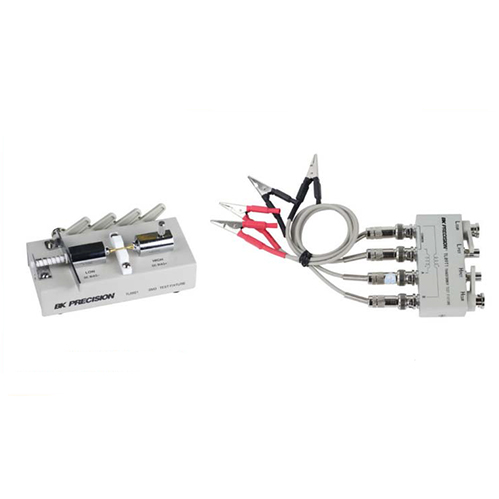

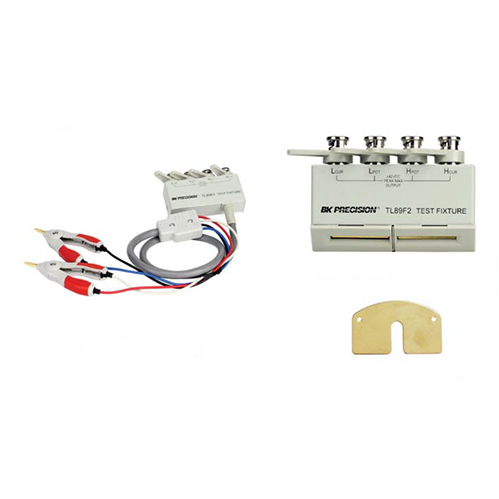

针对特殊应用场景，BK PRECISION894/895精密LCR表还具备定制化测试能力。搭配选购的TL89T1变压器测试夹具，两款仪器可扩展变压器参数测量功能，包括初级/次级电感（L1/L2）、匝数比（N/1/N）、互感（M）、漏感（Lk）等，满足电源变压器、电感线圈的专项测试需求。在测量模式上，支持串联、并联两种等效电路模型切换，可根据元器件特性选择最优测量方式（如小容量电容常用串联模型，大容量电容常用并联模型）；同时具备自动量程与手动量程两种模式，自动量程可快速匹配最佳测量范围，手动量程则适用于需要固定量程的标准化测试场景。仪器还内置开路、短路、负载三点校正功能，用户可通过标准校准件定期校准，确保长期测量精度，减少仪器漂移带来的误差。



BK PRECISION894/895精密LCR表的测试原理基于“交流信号激励-阻抗响应采集-参数运算”的经典阻抗测量架构，通过高精度信号生成、采集与数字信号处理技术，实现对元器件参数的精准计算。



在信号激励环节，仪器首先根据用户设定的测试频率、电压/电流值，通过内部信号发生器生成正弦交流测试信号。该信号经过功率放大后，通过测试夹具施加到待测元器件（DUT）两端，同时通过内部阻抗网络（30Ω/50Ω/100Ω可选）控制输出电流大小，确保信号幅度稳定。例如测量小容量电容时，选择50Ω阻抗、1Vrms信号，可避免信号过弱导致的测量误差；测量大型电感时，切换至30Ω阻抗，提升驱动电流至66.7mArms，确保电感能正常响应测试信号。若需模拟偏置工况，仪器通过直流偏压源叠加-5V~+5V直流电压至交流信号中，形成带偏置的复合测试信号，此时测量的参数可反映元器件在实际电路偏置下的特性。



在信号采集与处理环节，仪器通过高精度采样电路同步采集待测元器件两端的电压信号与流过的电流信号。电压信号通过高输入阻抗的差分放大器采集，电流信号则通过串联在测试回路中的高精度采样电阻转换为电压信号后采集。采集到的模拟信号经16位高精度模数转换器（ADC）转换为数字信号，传输至数字信号处理器（DSP）进行运算。DSP首先计算电压与电流的幅值比（|V|/|I|），得到阻抗模值|Z|；再通过相位比较器计算电压与电流的相位差θ，进而推导电抗X=|Z|×sinθ、电阻R=|Z|×cosθ。对于电容参数，根据公式C=1/(2πfX)（串联模型）或C=1/(2πfR)（并联模型）计算；对于电感参数，根据公式L=X/(2πf)（串联模型）或L=R/(2πf)（并联模型）计算；损耗因子D=R/X（串联模型）或D=X/R（并联模型）、品质因数Q=1/D，最终通过这些公式推导得出所有待测参数，并在显示屏上实时显示。



在误差校正与补偿环节，仪器通过三点校正（开路、短路、负载）消除系统误差。开路校正时，断开测试夹具，测量仪器内部寄生电容、引线电容，存储校正数据；短路校正时，短接测试夹具两端，测量引线电阻、接触电阻，建立短路误差模型；负载校正时，接入标准阻抗件（如标准电容、电阻），校准仪器的增益与相位误差。实际测量时，仪器调用校正数据，自动抵消寄生参数与系统误差，确保测量结果的准确性。此外，电线长度补偿功能通过测量测试引线的阻抗特性，建立补偿模型，在长线测量时自动修正引线带来的阻抗偏差，进一步提升测量精度。对于列表扫描功能，仪器通过DSP按预设序列逐点切换测试参数（频率、电压等），每切换一个点，重复“信号激励-采集-运算”流程，并将结果存储或实时显示，最终生成特性曲线，便于用户分析元器件的参数变化规律。



BK PRECISION894/895精密LCR表以高精度、宽频率、强功能的核心特性，成为电子元器件测试领域的重要工具。其0.05%的基本精度保障参数测量的可靠性，宽频率范围与灵活的信号配置适配多样化测试场景，自动化功能与远程集成能力则提升测试效率，无论是研发阶段的特性分析，还是生产线上的批量质检，均能提供稳定、精准的测量支持。作为BK PRECISION在精密测量仪器领域的代表性产品，894、895精密LCR表充分体现了“精准测量、便捷操作、场景适配”的设计理念，为电子行业的高质量发展提供了坚实的测试保障，未来有望进一步拓展功能边界，适配更多新型元器件的测试需求。
