TEK-1000多路数据记录仪
在工业过程控制领域，数据记录仪作为保障生产安全与质量的黑匣子，其精准性与可靠性直接影响智能制造效率提升。TEK-1000多路数据记录仪融合国内外同类产品优势，搭载ARM微处理器与全隔离采集技术，可实现温度、压力等多物理量的实时监控与数据追溯。该产品通过EMCIII级认证，符合IEC63206国际标准对记录仪性能的严苛要求，广泛应用于能源、化工、制造等关键行业。本文结合技术协议与权威标准，系统解析其技术架构、核心参数及测试原理，为设备......
产品描述
在工业过程控制领域，数据记录仪作为保障生产安全与质量的“黑匣子”，其精准性与可靠性直接影响智能制造效率提升。TEK-1000多路数据记录仪融合国内外同类产品优势，搭载ARM微处理器与全隔离采集技术，可实现温度、压力等多物理量的实时监控与数据追溯。该产品通过EMCIII级认证，符合IEC63206国际标准对记录仪性能的严苛要求，广泛应用于能源、化工、制造等关键行业。本文结合技术协议与权威标准，系统解析其技术架构、核心参数及测试原理，为设备选型与应用提供专业参考。TEK-1000 多路数据记录仪是一款功能齐全、操作便捷、精确可靠的高性价比设备，适用于多行业物理量监测场景。
TEK-1000 多路数据记录仪
软件功能层面，设备集成数字显示、棒图监控、历史曲线追溯等多维界面，配备GB2312汉字库与全拼输入法，支持8路继电器报警输出（选配）及4级报警（下下限至上限）红色高亮提示。数据交互方面，通过USB2.0接口实现鼠标键盘操作与数据导出，依托RS232/RS485（光偶隔离）、以太网及物联网模块（TP1702V3/V4）接入web.toprie.com云平台，达成IE远程监控与数据同步。
（二）核心模块选型表
（一）信号采集与通道选通机制
设备采用“SRAM通道配置+CPLD时序控制”技术实现多路信号轮巡采集。用户通过触摸屏预设采集通道编号与采样频率，ARM处理器将配置参数写入SRAM；CPLD在内部时钟驱动下读取通道数据，生成多路开关选通信号，实现8~64路信号的有序采集。全隔离万能输入设计通过光耦隔离模块阻断通道间干扰，确保热电偶（如K型-270~1372℃）与电流信号（4-20mA）同时输入时的测量独立性。
（二）信号调理与噪声抑制
针对工业现场电磁干扰问题，设备采用三级信号处理流程：1）前置放大电路将微弱信号（如±20mV电压）放大至标准电平；2）自适应陷波器过滤50Hz工频噪声，结合窄带滤波技术增强有效信号信噪比；3）通过扩展卡尔曼滤波器计算信号相位差与幅值，提升动态测量精度。以TP1758电压采集卡为例，其0.5%精度与1mV分辨率的实现，依赖于调理电路与算法的协同优化。
（三）数据运算与校准逻辑
ARM微处理器基于Modbus协议实现实时数据运算，核心包括：1）工程量转换：将采集的模拟量（如电流值）通过校准公式转换为物理量（如压力MPa），公式为“物理量=（实测值-零点偏移）×量程系数”；2）流量累积：采用积分算法对瞬时流量信号累加，支持按时间周期（时/日/月）生成报表；3）报警判定：实时比对实测值与预设阈值（上上限/上限/下限/下下限），触发继电器输出与云平台告警。
TEK-1000 多路数据记录仪
（四）数据存储与传输验证
存储环节采用循环覆盖机制，当4GFLASH存满后自动替换最早数据，通过CRC32校验确保数据完整性。传输测试遵循IEC61996-1标准，对以太网与4G模块进行性能验证：1）传输速率测试：USB2.0接口数据导出速度≥480Mbps，满足批量数据快速追溯需求；2）稳定性测试：连续72小时数据传输丢包率≤0.1%，符合工业物联网可靠性要求；3）兼容性测试：兼容组态王、力控等主流软件，通过ModbusRTU协议实现多系统数据互通。
小编极仪银飞总结TEK-1000多路数据记录仪通过模块化硬件架构与智能化算法设计，构建了覆盖“采集-处理-存储-传输”的全链条数据管理解决方案，完全符合IEC63206国际标准对工业记录仪的性能要求。其宽适配性、高可靠性与强扩展性的技术特征，使其成为能源监控、智能制造、环境监测等领域的理想选择。随着工业物联网技术的深化，该设备通过云平台实现的分布式数据整合能力，将进一步助力企业达成生产过程的数字化升级与精细化管理，为工业高质量发展提供关键数据支撑。
核心功能
信号采集：支持 8-64 路可选通道，兼容热电偶、电压、电流等多种信号，可监测温度、湿度、压力等多类物理量。
显示记录：配备 10 英寸全触控彩色液晶屏，支持数字、棒图、曲线等多种显示模式，1 秒采样频率，循环记录数据且掉电不丢失。
报警通讯：每通道支持 4 级高低限报警，具备 RS232、RS485、以太网等通讯接口，兼容 Modbus 协议，可接入物联网云平台实现远程监控。
关键特点
适配性强：宽电压供电（AC 85-265V/DC 24V），全隔离万能输入，恶劣环境下可稳定工作。
操作便捷：支持 USB 接口快速导出数据，嵌入式安装设计，附带提手方便携带。
可拓展：可选配多种功能模块，涵盖高速采集、无线传输、功率测量等拓展需求。
产品核心特性与技术架构

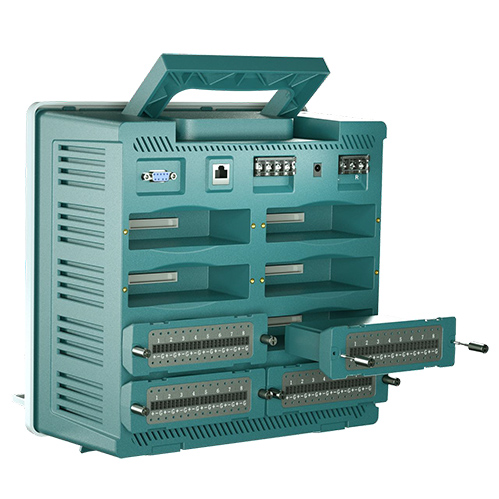

TEK-1000以模块化设计为核心，构建了“采集-处理-存储-传输”全链条数据管理体系。其硬件系统由10英寸触控彩色TFT液晶屏（CCFL背光）、ARM微处理器主板、多类型采集卡及4GFLASH存储器构成，支持嵌入式安装（开孔尺寸278×278mm±2mm）与便携提手设计，适配机柜部署与移动作业场景。TEK-1000 多路数据记录仪
关键技术规格与模块选型
（一）基础技术规格表| 技术参数 | 具体指标 | 备注 |
| 供电范围 | 交流85~265VAV，直流24VDC±10% | 国际名牌开关电源，宽电压适配 |
| 功耗 | ≤25VA | 随通道数动态变化 |
| 采集通道 | 8~64CH（可扩展） | 支持多模块组合 |
| 采样频率 | 1S（标配）、0.1S（高速模块TP1708P1） | 符合工业级实时性要求 |
| 存储容量 | 3G/4GFLASH | 掉电数据永久保存，16通道1分钟间隔可存30天 |
| 显示范围 | -999.99~1999.99（6位数值） | 适配多量程物理量显示 |
| 通讯协议 | ModbusRTU | 兼容主流组态软件与云平台 |
| 环境适应性 | 运行温度0~50℃，湿度≤85%R.H；存储温度-20~70℃，湿度≤95%R.H（无结露） | 通过EMCIII级认证，恶劣环境稳定运行 |

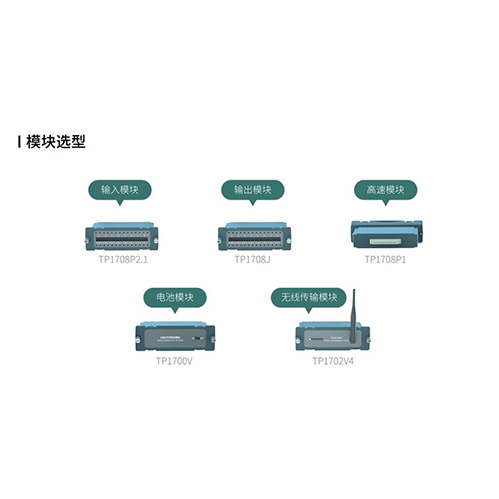

（二）核心模块选型表
| 模块类别 | 型号 | 通道数 | 关键参数与功能 | 适配场景 |
| 万能采集卡（标配） | TP1708P2.1 | 8 | 支持热电偶（K/T/J等）、热电阻（PT100）、0-5V电压、4-20mA电流，采样1S | 常规多物理量混合采集 |
| 高速采集卡 | TP1708P1 | 8 | 采样频率0.1S，信号类型同TP1708P2.1，适配高频动态信号监测 | 振动、瞬时压力等快速变化量 |
| 功率采集卡 | TP1707（三相） | 1 | 电压5-1000V，电流1mA-1000A，测量功率、频率、功率因数，频率1-400Hz | 工业电力系统能效监控 |
| 温湿度采集卡 | TP1728 | 8 | 搭配TP2305V2探头，精准测量环境温湿度 | 仓储、实验室环境监控 |
| 物联网模块 | TP1702V4 | - | WIFI/4G双模式，上传数据至云平台，支持远程监控 | 分布式生产场景数据集中管理 |
| 备用电源模块 | TP1700V | - | 12V/4000mAh电池，供8路记录仪连续工作10小时 | 断电应急或移动测试场景 |
测试原理深度解析（基于IEC63206标准）
TEK-1000的测试流程遵循IEC63206《工业过程控制系统记录仪试验和性能评定》标准，通过“信号感知-调理-运算-验证”四级架构实现精准测量，核心原理如下：（一）信号采集与通道选通机制
设备采用“SRAM通道配置+CPLD时序控制”技术实现多路信号轮巡采集。用户通过触摸屏预设采集通道编号与采样频率，ARM处理器将配置参数写入SRAM；CPLD在内部时钟驱动下读取通道数据，生成多路开关选通信号，实现8~64路信号的有序采集。全隔离万能输入设计通过光耦隔离模块阻断通道间干扰，确保热电偶（如K型-270~1372℃）与电流信号（4-20mA）同时输入时的测量独立性。
（二）信号调理与噪声抑制
针对工业现场电磁干扰问题，设备采用三级信号处理流程：1）前置放大电路将微弱信号（如±20mV电压）放大至标准电平；2）自适应陷波器过滤50Hz工频噪声，结合窄带滤波技术增强有效信号信噪比；3）通过扩展卡尔曼滤波器计算信号相位差与幅值，提升动态测量精度。以TP1758电压采集卡为例，其0.5%精度与1mV分辨率的实现，依赖于调理电路与算法的协同优化。
（三）数据运算与校准逻辑
ARM微处理器基于Modbus协议实现实时数据运算，核心包括：1）工程量转换：将采集的模拟量（如电流值）通过校准公式转换为物理量（如压力MPa），公式为“物理量=（实测值-零点偏移）×量程系数”；2）流量累积：采用积分算法对瞬时流量信号累加，支持按时间周期（时/日/月）生成报表；3）报警判定：实时比对实测值与预设阈值（上上限/上限/下限/下下限），触发继电器输出与云平台告警。
TEK-1000 多路数据记录仪
存储环节采用循环覆盖机制，当4GFLASH存满后自动替换最早数据，通过CRC32校验确保数据完整性。传输测试遵循IEC61996-1标准，对以太网与4G模块进行性能验证：1）传输速率测试：USB2.0接口数据导出速度≥480Mbps，满足批量数据快速追溯需求；2）稳定性测试：连续72小时数据传输丢包率≤0.1%，符合工业物联网可靠性要求；3）兼容性测试：兼容组态王、力控等主流软件，通过ModbusRTU协议实现多系统数据互通。
应用价值与技术优势
TEK-1000的核心竞争力体现在三方面：1）兼容性：全隔离万能输入无需更换模块即可适配12种热电偶、4类电压及3类电流信号，降低多场景应用成本；2）可靠性：宽温宽压设计与EMCIII级认证，保障在化工车间、户外基站等恶劣环境稳定运行；3）智能化：云平台远程监控与电池应急供电功能，适配工业4.0时代的无人化生产需求。相较于同类产品，其采样频率（0.1S高速模块）与存储容量（4GFLASH）处于行业领先水平，可满足高精度、长周期的数据监测需求。小编极仪银飞总结TEK-1000多路数据记录仪通过模块化硬件架构与智能化算法设计，构建了覆盖“采集-处理-存储-传输”的全链条数据管理解决方案，完全符合IEC63206国际标准对工业记录仪的性能要求。其宽适配性、高可靠性与强扩展性的技术特征，使其成为能源监控、智能制造、环境监测等领域的理想选择。随着工业物联网技术的深化，该设备通过云平台实现的分布式数据整合能力，将进一步助力企业达成生产过程的数字化升级与精细化管理，为工业高质量发展提供关键数据支撑。
