719多功能过程校验仪
在工业过程控制领域，压力与电流参数的精准校准是保障设备稳定运行的关键，尤其对P/I变送器、压力开关等核心部件，校准设备需兼具压力发生精度、电流测量可靠性与操作便捷性。 FLUKE719 多功能过程校验仪作为集成化校准工具，凭借内置电泵、多模式电流处理及HART通信适配功能，适配多类工业场景需求。FLUKE719涵盖-12至120.0psi压力量程，支持24mA电流测量与源输出，符合EN/IEC61010-1安全标准。本文结合FLUKE719用户手册，解析其核心测试原理，通过权威参......
产品描述
在工业过程控制领域，压力与电流参数的精准校准是保障设备稳定运行的关键，尤其对P/I变送器、压力开关等核心部件，校准设备需兼具压力发生精度、电流测量可靠性与操作便捷性。FLUKE719多功能过程校验仪作为集成化校准工具，凭借内置电泵、多模式电流处理及HART通信适配功能，适配多类工业场景需求。FLUKE719涵盖-12至120.0psi压力量程，支持24mA电流测量与源输出，符合EN/IEC61010-1安全标准。本文结合FLUKE719用户手册，解析其核心测试原理，通过权威参数表格呈现性能指标，辅以功能应用说明，全面展现FLUKE719多功能过程校验仪的技术价值。FLUKE 719 是一款便携式自动压力校验仪，主要用于工业过程中的压力校准和信号测试。它采用内置电动气泵设计，支持单手操作，极大提升了校准的便捷性和效率
（一）压力发生与测量原理
FLUKE719通过内部电泵与精密调节组件实现压力的精准发生与检测。压力发生环节中，按“PLIMITS”键启动内部电泵，压力/真空开关顺时针旋转产生压力、逆时针旋转生成真空，配合压力/真空释放排气阀控制压力释放速度，微调旋钮（约30圈全行程）可实现±0.01psi级精度调节。测量环节采用应变片式压力传感器，将压力变化转化为电阻信号，经惠斯通电桥转换为毫伏级电压，再通过16位ADC芯片数字化处理，最终以5位数值显示，支持psi、kPa等11种单位切换。当接入700系列压力模块时，FLUKE719自动优先显示模块测量值，内部传感器信号被屏蔽以避免冲突。

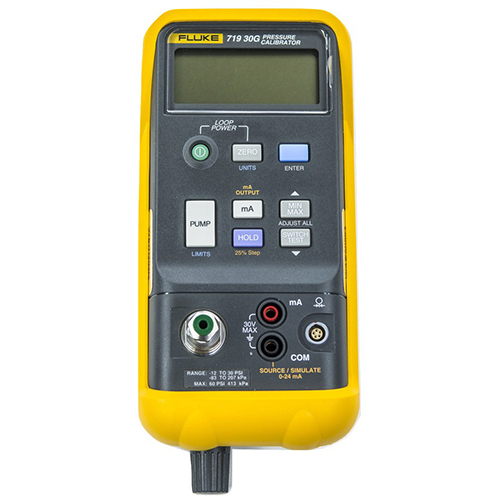

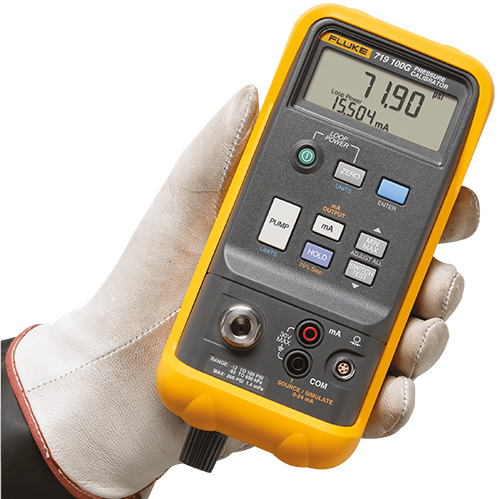

FLUKE719多功能过程校验仪
（二）电流测量与模拟原理
电流测量采用高精度分流电阻法：被测电流流经内置0.01%精度分流电阻产生电压降，经差分放大电路抑制共模干扰后，由ADC模块采样转换，24mA量程下分辨率达0.001mA，准确度控制在±(0.015%读数+2计数)。电流源模式通过线性稳压电路输出可调节直流电，按“mAOUTPUTA”键切换至源模式后，用“U”“V”键以0.001mA步进调整输出值，开路时显示屏闪烁“OL”提示。模拟4-20mA变送器模式则需外接24V电源，FLUKE719替代变送器接入回路，通过内部信号源生成设定电流值，适配控制器校准场景。
（三）开关测试与HART通信适配原理
开关测试模式通过提升采样率实现通断参数精准捕捉：按“SV”键进入测试模式后，显示屏更新率自动加快，当压力达到开关动作阈值时，实时切换“CLOSE/OPEN”状态并锁定压力值，释放压力复位后显示“RCL”，按“SV”键可调取打开压力、闭合压力及死区值。HART通信适配依赖内置250Ω电阻器，关机状态下按电源键，显示“HArt”时通过“U”“V”键开启，配合HART通信装置实现带通信功能变送器的校准与调试，默认状态下该功能关闭以降低功耗。
（四）误差百分比计算原理
误差百分比模式基于自定义基准点计算偏差：长按“mAOUTPUTA”键3秒进入设置界面，先调节0%基准点（对应4mA）并确认，再设置100%基准点（对应20mA），FLUKE719自动依据压力-电流对应关系计算误差。例如，0%对应0psi、100%对应100psi时，若50psi压力下变送器输出11.8mA，仪器显示误差百分比为-1.25%（偏差-0.2mA相对于16mA量程）。
（一）压力系统核心参数
（二）电流系统与回路供电参数
（三）外部压力模块兼容性参数
（四）环境与安全参数
（一）核心功能操作实现
校准P/I变送器是FLUKE719的典型应用场景，操作流程如下：先断开变送器电源，用TL75测试导线将FLUKE719的mA（+）与COM（-）端子串联接入回路，压力接口用Teflon胶带密封后连接变送器；按“ZUNITS”键同时按电源键启动24V回路供电，按“PLIMITS”键启动内部电泵，顺时针旋转压力开关施加压力；长按“mAOUTPUTA”键设置0%（0psi，4mA）与100%（满量程，20mA）基准点，通过微调旋钮调节压力至校验点，屏幕同步显示压力值与电流误差百分比。
开关测试操作需通过T型接口连接FLUKE719、外部泵与压力开关，打开排气孔按“ZUNITS”键调零，关闭排气孔后按“SV”键进入测试模式；缓慢施加压力至开关打开，屏幕显示“OPEN”并锁定压力值，释放压力复位后按“SV”键调取死区值，按住3秒可重置模式。HART设备校准需先开启内置电阻器，连接HART通信装置与变送器，通过FLUKE719施加压力，同步监测通信数据与电流输出。

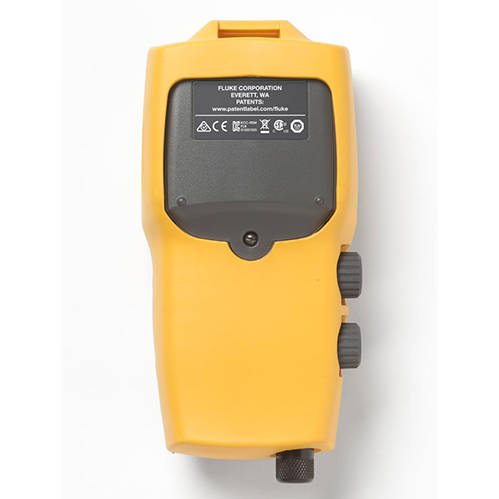

FLUKE719多功能过程校验仪
（二）维护与校准规范
日常维护需遵循手册明确要求：外壳清洁用湿布与中性清洁剂，严禁使用芳香族或氯化溶剂，避免塑料部件腐蚀；泵阀组件每6个月需拆解清洁，用异丙醇棉签擦拭阀体，检查O型圈磨损与弹簧弹力（放松状态长度需8.6mm），重组后充气测试密封性。电池维护方面，当显示屏出现电池符号时，需立即更换两节ANSI/NEDA1604A规格9V电池，更换前必须拆除测试导线，电池盖需锁紧以防漏电。
校准周期依据精度需求设定：30G型号建议6个月校准一次，100G型号可延长至1年，需使用PN686540校准手册，由授权服务中心执行。常见故障排查可参考“如果有困难”章节：压力读数异常先检查管件密封性与过滤器堵塞情况，电流显示OL则排查回路开路，单位显示错误需确认与压力模块的兼容性。
FLUKE719多功能过程校验仪通过压力-电流协同测试原理、高精度参数设计与场景化功能配置，构建了工业过程校准的可靠解决方案。FLUKE719以±0.025%量程的压力准确度、0.001mA的电流分辨率满足精密校准需求，内部电泵与HART适配功能扩展了应用边界，而1米抗冲击与宽温工作特性适配复杂现场环境。从P/I变送器校准到压力开关检测，从常规维护到带通信功能设备调试，FLUKE719多功能过程校验仪以技术细节降低操作难度、提升校准效率，其符合国际标准的性能与规范的维护机制，成为工业过程校准的实用选择。
主要特点
高精度测量：压力测量不确定度低至 0.025%，mA 级信号测量和信号源的准确度高达 0.015%
宽量程覆盖：提供 207 kPa (30 PSI) 和 689 kPa (100 PSI) 的标准量程，并可通过 29 个 700Pxx 压力模块扩展更广泛的压力范围
多功能集成：在压力测量的同时，可寻源 mA 信号以测试阀和 I/P 变送器，模拟 mA 信号对 4-20 mA 环路进行故障排查，并具备内置的开关测试功能
安全与耐用：配备可编程的气泵极限值设置防止过压，清洁口设计降低气泵故障率，整机通过 1 米坠落测试，工作温度范围为 -10 °C 至 55 °C
技术参数
尺寸与重量：60 mm × 87 mm × 210 mm，重约 912 g
电池寿命：使用两节 9V 碱性电池，可持续工作约 12 小时（100 psi 量程下可进行 200 次气泵循环，30 psi 量程下可进行 500 次循环）
保修：整机三年保修，气泵一年保修
FLUKE719多功能过程校验仪核心测试原理
FLUKE719多功能过程校验仪的精准校准能力源于压力发生与检测、电流测量与模拟、开关特性捕捉三大模块的协同工作，其原理架构围绕“物理量调控-信号转换-数据解析”闭环设计。（一）压力发生与测量原理
FLUKE719通过内部电泵与精密调节组件实现压力的精准发生与检测。压力发生环节中，按“PLIMITS”键启动内部电泵，压力/真空开关顺时针旋转产生压力、逆时针旋转生成真空，配合压力/真空释放排气阀控制压力释放速度，微调旋钮（约30圈全行程）可实现±0.01psi级精度调节。测量环节采用应变片式压力传感器，将压力变化转化为电阻信号，经惠斯通电桥转换为毫伏级电压，再通过16位ADC芯片数字化处理，最终以5位数值显示，支持psi、kPa等11种单位切换。当接入700系列压力模块时，FLUKE719自动优先显示模块测量值，内部传感器信号被屏蔽以避免冲突。
FLUKE719多功能过程校验仪
电流测量采用高精度分流电阻法：被测电流流经内置0.01%精度分流电阻产生电压降，经差分放大电路抑制共模干扰后，由ADC模块采样转换，24mA量程下分辨率达0.001mA，准确度控制在±(0.015%读数+2计数)。电流源模式通过线性稳压电路输出可调节直流电，按“mAOUTPUTA”键切换至源模式后，用“U”“V”键以0.001mA步进调整输出值，开路时显示屏闪烁“OL”提示。模拟4-20mA变送器模式则需外接24V电源，FLUKE719替代变送器接入回路，通过内部信号源生成设定电流值，适配控制器校准场景。
（三）开关测试与HART通信适配原理
开关测试模式通过提升采样率实现通断参数精准捕捉：按“SV”键进入测试模式后，显示屏更新率自动加快，当压力达到开关动作阈值时，实时切换“CLOSE/OPEN”状态并锁定压力值，释放压力复位后显示“RCL”，按“SV”键可调取打开压力、闭合压力及死区值。HART通信适配依赖内置250Ω电阻器，关机状态下按电源键，显示“HArt”时通过“U”“V”键开启，配合HART通信装置实现带通信功能变送器的校准与调试，默认状态下该功能关闭以降低功耗。
（四）误差百分比计算原理
误差百分比模式基于自定义基准点计算偏差：长按“mAOUTPUTA”键3秒进入设置界面，先调节0%基准点（对应4mA）并确认，再设置100%基准点（对应20mA），FLUKE719自动依据压力-电流对应关系计算误差。例如，0%对应0psi、100%对应100psi时，若50psi压力下变送器输出11.8mA，仪器显示误差百分比为-1.25%（偏差-0.2mA相对于16mA量程）。
核心技术参数与兼容性解析
FLUKE719多功能过程校验仪的性能指标与兼容性参数均来自官方技术规范，具体如下表所示，参数默认基于18-28℃环境温度与标准校准周期：（一）压力系统核心参数
| 模块类型 | 型号 | 量程范围 | 准确度指标 | 最大无损压力 | 温度系数 |
| 内部压力传感器 | 30G | -12至36.0psi | ±0.025%量程（6个月校准） | 60psi | ±0.01%量程/℃ |
| 内部压力传感器 | 100G | -12至120.0psi | ±0.035%量程（1年校准） | 200psi | ±0.01%量程/℃ |
| 内部压力源 | 30G | -11至36.0psi | - | - | 与传感器一致 |
| 内部压力源 | 100G | -11至120.0psi | - | - | 与传感器一致 |
（二）电流系统与回路供电参数
| 功能模块 | 量程范围 | 分辨率 | 准确度指标 | 附加特性 |
| DCmA测量 | 0-24mA | 0.001mA | ±(0.015%读数+2计数) | 非熔断丝过载保护 |
| DCmA源输出 | 0-24mA | 0.001mA | ±(0.02%设定值+5计数) | 开路闪烁OL提示 |
| 回路供电 | 24VDC（标称） | - | 输出纹波＜10mVpp | 串联测量回路兼容 |
（三）外部压力模块兼容性参数
| 压力单位 | 适用量程限制 | 适配模块示例 | 注意事项 |
| psi | 所有压力量程 | 700PV3、700PD4、700PA6 | 无特殊限制 |
| inH₂O | 达3000psi | 700PV4、700PD2 | 超量程显示OL |
| cmH₂O | 达1000psi | 700PD3、700PV3 | 超量程显示OL |
| bar/kg/cm² | 15psi及以上 | 700PD5、700PD6 | 低于15psi读数无效 |
| kPa/inHg | 所有压力量程 | 700PA6、700PD7 | 无特殊限制 |
（四）环境与安全参数
| 参数类别 | 具体指标 | 依据标准 | 备注 |
| 工作温度 | -10℃至55℃ | IEC61010-1 | 超出范围精度下降 |
| 相对湿度 | 95%（30℃，非冷凝） | IEC61010-1 | 高温环境湿度递减 |
| 抗冲击 | 1米跌落测试 | IEC61010-1 | 带皮套状态 |
| 抗振动 | 2g随机振动（5-500Hz） | MIL-PRF-28800F2类 | 持续工作状态 |
| 安全等级 | 双重绝缘，污染等级II | EN/IEC61010-1 | 仅限I类环境使用 |
| 电压防护 | mA端子间最大30V | EN/IEC61010-1 | 含瞬态电压 |
功能应用与维护体系的实用设计
FLUKE719多功能过程校验仪的操作功能与维护机制围绕工业现场需求优化，兼顾专业性与易用性。（一）核心功能操作实现
校准P/I变送器是FLUKE719的典型应用场景，操作流程如下：先断开变送器电源，用TL75测试导线将FLUKE719的mA（+）与COM（-）端子串联接入回路，压力接口用Teflon胶带密封后连接变送器；按“ZUNITS”键同时按电源键启动24V回路供电，按“PLIMITS”键启动内部电泵，顺时针旋转压力开关施加压力；长按“mAOUTPUTA”键设置0%（0psi，4mA）与100%（满量程，20mA）基准点，通过微调旋钮调节压力至校验点，屏幕同步显示压力值与电流误差百分比。
开关测试操作需通过T型接口连接FLUKE719、外部泵与压力开关，打开排气孔按“ZUNITS”键调零，关闭排气孔后按“SV”键进入测试模式；缓慢施加压力至开关打开，屏幕显示“OPEN”并锁定压力值，释放压力复位后按“SV”键调取死区值，按住3秒可重置模式。HART设备校准需先开启内置电阻器，连接HART通信装置与变送器，通过FLUKE719施加压力，同步监测通信数据与电流输出。
FLUKE719多功能过程校验仪
日常维护需遵循手册明确要求：外壳清洁用湿布与中性清洁剂，严禁使用芳香族或氯化溶剂，避免塑料部件腐蚀；泵阀组件每6个月需拆解清洁，用异丙醇棉签擦拭阀体，检查O型圈磨损与弹簧弹力（放松状态长度需8.6mm），重组后充气测试密封性。电池维护方面，当显示屏出现电池符号时，需立即更换两节ANSI/NEDA1604A规格9V电池，更换前必须拆除测试导线，电池盖需锁紧以防漏电。
校准周期依据精度需求设定：30G型号建议6个月校准一次，100G型号可延长至1年，需使用PN686540校准手册，由授权服务中心执行。常见故障排查可参考“如果有困难”章节：压力读数异常先检查管件密封性与过滤器堵塞情况，电流显示OL则排查回路开路，单位显示错误需确认与压力模块的兼容性。
FLUKE719多功能过程校验仪通过压力-电流协同测试原理、高精度参数设计与场景化功能配置，构建了工业过程校准的可靠解决方案。FLUKE719以±0.025%量程的压力准确度、0.001mA的电流分辨率满足精密校准需求，内部电泵与HART适配功能扩展了应用边界，而1米抗冲击与宽温工作特性适配复杂现场环境。从P/I变送器校准到压力开关检测，从常规维护到带通信功能设备调试，FLUKE719多功能过程校验仪以技术细节降低操作难度、提升校准效率，其符合国际标准的性能与规范的维护机制，成为工业过程校准的实用选择。
