FLUKE 9118A 热电偶检定炉
在工业生产与计量校准领域，热电偶作为核心温度测量元件，其精度直接影响产品质量与生产安全。尤其在航空航天、汽车制造、能源电力等高温应用场景中，热电偶的校准精度要求极高。 FLUKE9118A热电偶检定炉 作为 福禄克 旗下的专业高温校准设备，凭借300℃至1200℃的宽温度量程、优异的温度均匀性与稳定性，成为热电偶校准的标杆性仪器。该设备支持贵金属与廉金属热电偶的精准校准，兼容管式炉与等温块两种配置，内置中文菜单与多重安全保护，......
产品描述
在工业生产与计量校准领域，热电偶作为核心温度测量元件，其精度直接影响产品质量与生产安全。尤其在航空航天、汽车制造、能源电力等高温应用场景中，热电偶的校准精度要求极高。FLUKE9118A热电偶检定炉作为福禄克旗下的专业高温校准设备，凭借300℃至1200℃的宽温度量程、优异的温度均匀性与稳定性，成为热电偶校准的标杆性仪器。该设备支持贵金属与廉金属热电偶的精准校准，兼容管式炉与等温块两种配置，内置中文菜单与多重安全保护，广泛适配实验室固定校准与车间现场检测需求，为各行业提供可追溯、高精度的温度校准解决方案。

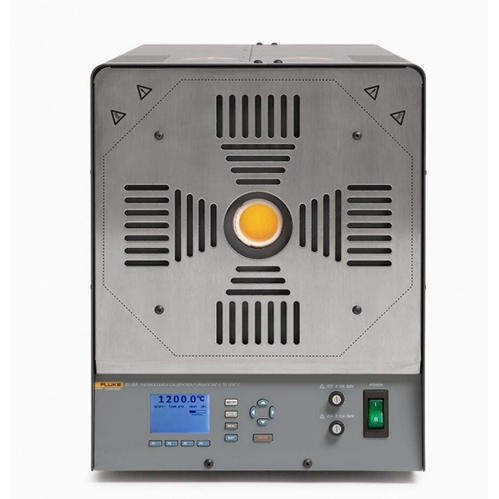

FLUKE9118A热电偶检定炉
注：以上参数均来自FLUKE官方技术文档，准确度指标有效期为校准后1年（13℃-33℃环境下）。
FLUKE9118A采用双区加热设计，加热器内嵌于耐火陶瓷纤维材料中，形成两件式加热组件，确保热量均匀传导。仪器内置高性能S型热电偶作为控温传感器，实时监测炉内温度并反馈至控制系统。其温度控制基于比例-积分-微分（PID）算法，通过调节主加热器与区域加热器的功率输出，实现设定点温度的精准稳定。当炉温接近设定值时，系统自动降低加热功率，避免温度超调；温度稳定后，通过持续微调维持±0.1℃（带等温块）的稳定性，满足高精度校准需求。
（二）温度均匀性保障原理
均匀性是热电偶校准的核心要求，FLUKE9118A通过三重设计实现优异的温度均匀性：一是炉体采用陶瓷氧化铝井与隔热材料，减少热量散失与温度梯度；二是轴向与径向的结构优化，在1200℃高温下，轴向±30mm范围内均匀性达±0.25℃，径向14mm范围内达±0.5℃；三是可选配氧化铝材质的等温块，其4个直径6.7mm的深孔设计，能为传感器提供稳定的热传导环境，将径向均匀性提升至±0.25℃，适配多支热电偶同时校准场景。
（三）校准测试核心原理
FLUKE9118A的校准本质是通过建立精准、稳定的温度基准，对比待校准热电偶与标准热电偶的测量差值。测试时，将标准热电偶与待校准热电偶同时插入炉内均匀温区，仪器维持设定温度稳定后，记录两支热电偶的读数差异，从而判断待校准热电偶的误差是否在允许范围内。仪器支持8个温度设定点预置，可按校准需求设置不同温度梯度，自动完成多温度点的连续校准，大幅提升校准效率。
FLUKE9118A的安装流程简洁规范，首先需选择室温变化小、通风良好的场地，确保仪器周围至少保留45cm散热空间，顶部预留150cm以上空间。安装时，先拆除后护板，将长短保护管插入凸缘螺母并拧紧，再安装热电偶支架与探头——长探头连接主控热电偶输入，短探头连接副控热电偶输入，确保探头手柄与支架边缘对齐。通电前需检查接地导线连接牢固，电源符合230VAC（±10%）要求。首次使用、运输后或闲置超过10天，需开启2小时干燥期，去除仪器内部湿气。
（二）校准与温度设置
开机后，FLUKE9118A自动进入自检模式，显示屏显示炉温、设定点温度与加热状态。校准前需根据配置（带/不带等温块）选择对应的校准参数，将仪器放入保护罩启动自动诊断，检查校准标准清洁度与光学系统状态。温度设置支持两种方式：一是直接调用8个预置温度点，可通过菜单编辑修改预置值；二是手动输入目标温度，短按上下键微调，长按快速增减。仪器支持℃与℉单位切换，中文菜单界面直观易懂，普通操作人员经简单培训即可独立操作。
（三）测量与数据处理
校准测量时，将标准热电偶与待校准热电偶同时插入炉内温区（带等温块时需完全插入孔中），待仪器显示“稳定”标识后开始记录数据。FLUKE9118A支持手动记录与自动数据logging，通过RS-232或USB接口可连接电脑，搭配专用软件实现数据导出与报告生成。仪器内置99组数据存储功能，每组数据包含温度值、时间戳，方便后续追溯与审计。对于多支热电偶校准，可通过等温块的4个孔位同时进行，大幅提升测试效率。
（四）安全保护机制
FLUKE9118A内置多重安全保护功能，确保高温操作安全：一是过电流保护，系统配备20A可重调断路器与12A加热器保险丝；二是温度切断保护，包含软切断（用户可设置）与硬切断（出厂预设），当炉温超出限值时自动切断加热电源；三是机箱温度开关与风扇故障切断，避免设备过热损坏；四是热电偶故障保护，当控温探头开路或异常时，仪器立即停止加热并显示故障提示。此外，仪器表面高温区域设有警示标识，提醒操作人员佩戴防护装备。
在航空航天领域，发动机部件、航空电子设备的热电偶需在高温环境下保持精准测量，FLUKE9118A可对这些热电偶进行1200℃高温校准，确保飞行安全。汽车制造中，尾气传感器、发动机缸体测温热电偶的校准直接影响发动机性能与排放达标，FLUKE9118A的宽温度量程与便携性，适配车间现场校准需求，帮助企业把控生产质量。
（二）能源电力与冶金行业
火力发电站的锅炉、汽轮机测温热电偶，冶金行业的炼钢炉、热处理炉温度传感器，均需定期校准以保障生产效率与安全。FLUKE9118A的高稳定性与长时连续运行能力，可满足工业级校准的严苛要求，其数据可追溯性符合行业审计标准，为能源与冶金企业提供可靠的校准依据。
（三）计量校准实验室
各级计量院、第三方校准机构的日常校准工作中，FLUKE9118A是核心设备之一。其兼容贵金属（如S、R型）与廉金属热电偶的校准，支持多温度点连续测试，搭配等温块可同时校准4支热电偶，大幅提升实验室校准效率。仪器符合DIN67530、ISO2813等国际标准，校准结果具有权威性与认可度。
FLUKE9118A的维护需遵循简单有效的原则：日常清洁时，用柔软湿布擦拭仪器表面，顽固污渍可蘸乙醇处理，禁止使用丙酮（会腐蚀外壳与光学部件）；校准标准与炉孔需用无尘光学布轻轻擦拭，避免刮伤；长时间不使用时，需取出电源插头，拆除等温块与探头，放入仪器箱存放于干燥环境。建议每6个月进行一次过温切断测试，确保安全保护功能正常。
（二）定期校准要求
为保障测量精度，FLUKE9118A需定期校准：建议每6个月进行一次轴向均匀性测试，每年送厂进行全面校准。校准项目包括稳定性测试（300℃、700℃、1000℃、1200℃四个温度点）、轴向与径向均匀性测试、准确度调整。校准需在23℃±4℃、相对湿度低于60%的环境下进行，使用精度优于仪器的标准热电偶与读数设备，确保校准结果的可靠性。
小编极仪银飞总结FLUKE9118A热电偶检定炉以其精准的温度控制、优异的均匀性与稳定性，成为高温校准领域的可靠选择。其人性化的操作设计、多重安全保护与广泛的行业适配性，既满足实验室高精度校准需求，也能应对车间现场的复杂环境。从航空航天到能源冶金，FLUKE9118A通过建立精准的温度基准，助力企业提升热电偶测量精度，保障产品质量与生产安全。随着工业制造对计量精度要求的不断提高，FLUKE9118A凭借其技术优势与品牌保障，将持续为各行业的精准校准提供有力支撑，成为计量校准工作中不可或缺的核心设备。
FLUKE 9118A热电偶检定炉是一款专用于高温热电偶校准的精密仪器，设计用于工业和实验室环境，支持从300°C到1200°C的温度范围校准，覆盖大多数高温应用。
核心特性与性能： 该检定炉采用双区控温技术，内置高性能S型热电偶进行温度控制，确保温度均匀性和稳定性；具体指标包括轴向均匀性±0.2°C（60 mm区域）和径向均匀性±0.25°C（1200°C时），稳定性优于±0.1°C，加热速率可通过温度扫描功能灵活调节。设备为开放式水平管式炉设计，可选配等温块配置，兼容贵金属和廉金属热电偶，陶瓷纤维加热组件减少污染并提升耐用性。
操作模式与集成能力： 9118A支持独立操作（通过中文菜单设置温度点、升降温程序）和自动化控制（通过专用软件连接测温仪实现多点自动检定），可预置八个温度点并编程升降温速率，适用于全自动、半自动或手动流程；系统可与Fluke 1586A Super-DAQ等设备集成，实现远程控制和数据记录。
安全与可靠性： 设备采用高性能绝缘材料，内置漏电保护机制，确保高温下长期使用的安全性；其独立温控单元无需外接计算机即可运行，降低了对辅助设备的依赖。
应用场景与优势： 该检定炉适用于航空航天、汽车、能源、金属和塑料行业的计量实验室，其独立仪器设计和专业性能使其易于集成到现有流程中，并符合行业校准标准。
FLUKE9118A热电偶检定炉核心技术参数
FLUKE9118A的性能优势源于其严苛的技术指标设计，以下为基于官方资料整理的核心参数表，直观呈现仪器的关键性能：| 技术参数 | 具体规格（FLUKE9118A） | 具体规格（FLUKE9118A-ITB带等温块） |
| 温度量程 | 300℃-1200℃ | 300℃-1200℃ |
| 设定点准确度 | ±5℃ | ±5℃ |
| 径向均匀性（1200℃） | ±0.5℃（离中心点14mm） | ±0.25℃（孔到孔） |
| 轴向均匀性（全量程） | ±0.25℃（离中心点±30mm） | ±0.2℃（离完全浸没60mm） |
| 温度稳定性（30分钟内） | ±0.2℃ | ±0.1℃ |
| 加热时间（23℃至1200℃） | 40分钟 | 45分钟 |
| 冷却时间（1200℃至300℃） | 180分钟 | 200分钟 |
| 加热器功率 | 4000瓦特（230VAC） | 4000瓦特（230VAC） |
| 电源要求 | 230VAC（±10%），50/60Hz，20A | 230VAC（±10%），50/60Hz，20A |
| 显示分辨率 | 0.1℃或℉ | 0.1℃或℉ |
| 外形尺寸（H×W×L） | 400mm×337mm×700mm | 400mm×337mm×700mm |
| 净重（不含等温块） | 29kg | 29kg（等温块单独0.84kg） |
FLUKE9118A热电偶检定炉
FLUKE9118A热电偶检定炉测试原理
（一）高温加热与温度控制原理FLUKE9118A采用双区加热设计，加热器内嵌于耐火陶瓷纤维材料中，形成两件式加热组件，确保热量均匀传导。仪器内置高性能S型热电偶作为控温传感器，实时监测炉内温度并反馈至控制系统。其温度控制基于比例-积分-微分（PID）算法，通过调节主加热器与区域加热器的功率输出，实现设定点温度的精准稳定。当炉温接近设定值时，系统自动降低加热功率，避免温度超调；温度稳定后，通过持续微调维持±0.1℃（带等温块）的稳定性，满足高精度校准需求。
（二）温度均匀性保障原理
均匀性是热电偶校准的核心要求，FLUKE9118A通过三重设计实现优异的温度均匀性：一是炉体采用陶瓷氧化铝井与隔热材料，减少热量散失与温度梯度；二是轴向与径向的结构优化，在1200℃高温下，轴向±30mm范围内均匀性达±0.25℃，径向14mm范围内达±0.5℃；三是可选配氧化铝材质的等温块，其4个直径6.7mm的深孔设计，能为传感器提供稳定的热传导环境，将径向均匀性提升至±0.25℃，适配多支热电偶同时校准场景。
（三）校准测试核心原理
FLUKE9118A的校准本质是通过建立精准、稳定的温度基准，对比待校准热电偶与标准热电偶的测量差值。测试时，将标准热电偶与待校准热电偶同时插入炉内均匀温区，仪器维持设定温度稳定后，记录两支热电偶的读数差异，从而判断待校准热电偶的误差是否在允许范围内。仪器支持8个温度设定点预置，可按校准需求设置不同温度梯度，自动完成多温度点的连续校准，大幅提升校准效率。
FLUKE9118A热电偶检定炉操作流程与优势
（一）安装与开机准备FLUKE9118A的安装流程简洁规范，首先需选择室温变化小、通风良好的场地，确保仪器周围至少保留45cm散热空间，顶部预留150cm以上空间。安装时，先拆除后护板，将长短保护管插入凸缘螺母并拧紧，再安装热电偶支架与探头——长探头连接主控热电偶输入，短探头连接副控热电偶输入，确保探头手柄与支架边缘对齐。通电前需检查接地导线连接牢固，电源符合230VAC（±10%）要求。首次使用、运输后或闲置超过10天，需开启2小时干燥期，去除仪器内部湿气。
（二）校准与温度设置
开机后，FLUKE9118A自动进入自检模式，显示屏显示炉温、设定点温度与加热状态。校准前需根据配置（带/不带等温块）选择对应的校准参数，将仪器放入保护罩启动自动诊断，检查校准标准清洁度与光学系统状态。温度设置支持两种方式：一是直接调用8个预置温度点，可通过菜单编辑修改预置值；二是手动输入目标温度，短按上下键微调，长按快速增减。仪器支持℃与℉单位切换，中文菜单界面直观易懂，普通操作人员经简单培训即可独立操作。
（三）测量与数据处理
校准测量时，将标准热电偶与待校准热电偶同时插入炉内温区（带等温块时需完全插入孔中），待仪器显示“稳定”标识后开始记录数据。FLUKE9118A支持手动记录与自动数据logging，通过RS-232或USB接口可连接电脑，搭配专用软件实现数据导出与报告生成。仪器内置99组数据存储功能，每组数据包含温度值、时间戳，方便后续追溯与审计。对于多支热电偶校准，可通过等温块的4个孔位同时进行，大幅提升测试效率。
（四）安全保护机制
FLUKE9118A内置多重安全保护功能，确保高温操作安全：一是过电流保护，系统配备20A可重调断路器与12A加热器保险丝；二是温度切断保护，包含软切断（用户可设置）与硬切断（出厂预设），当炉温超出限值时自动切断加热电源；三是机箱温度开关与风扇故障切断，避免设备过热损坏；四是热电偶故障保护，当控温探头开路或异常时，仪器立即停止加热并显示故障提示。此外，仪器表面高温区域设有警示标识，提醒操作人员佩戴防护装备。
FLUKE9118A热电偶检定炉行业应用场景
（一）航空航天与汽车制造在航空航天领域，发动机部件、航空电子设备的热电偶需在高温环境下保持精准测量，FLUKE9118A可对这些热电偶进行1200℃高温校准，确保飞行安全。汽车制造中，尾气传感器、发动机缸体测温热电偶的校准直接影响发动机性能与排放达标，FLUKE9118A的宽温度量程与便携性，适配车间现场校准需求，帮助企业把控生产质量。
（二）能源电力与冶金行业
火力发电站的锅炉、汽轮机测温热电偶，冶金行业的炼钢炉、热处理炉温度传感器，均需定期校准以保障生产效率与安全。FLUKE9118A的高稳定性与长时连续运行能力，可满足工业级校准的严苛要求，其数据可追溯性符合行业审计标准，为能源与冶金企业提供可靠的校准依据。
（三）计量校准实验室
各级计量院、第三方校准机构的日常校准工作中，FLUKE9118A是核心设备之一。其兼容贵金属（如S、R型）与廉金属热电偶的校准，支持多温度点连续测试，搭配等温块可同时校准4支热电偶，大幅提升实验室校准效率。仪器符合DIN67530、ISO2813等国际标准，校准结果具有权威性与认可度。
FLUKE9118A热电偶检定炉维护与校准规范
（一）日常维护要点FLUKE9118A的维护需遵循简单有效的原则：日常清洁时，用柔软湿布擦拭仪器表面，顽固污渍可蘸乙醇处理，禁止使用丙酮（会腐蚀外壳与光学部件）；校准标准与炉孔需用无尘光学布轻轻擦拭，避免刮伤；长时间不使用时，需取出电源插头，拆除等温块与探头，放入仪器箱存放于干燥环境。建议每6个月进行一次过温切断测试，确保安全保护功能正常。
（二）定期校准要求
为保障测量精度，FLUKE9118A需定期校准：建议每6个月进行一次轴向均匀性测试，每年送厂进行全面校准。校准项目包括稳定性测试（300℃、700℃、1000℃、1200℃四个温度点）、轴向与径向均匀性测试、准确度调整。校准需在23℃±4℃、相对湿度低于60%的环境下进行，使用精度优于仪器的标准热电偶与读数设备，确保校准结果的可靠性。
小编极仪银飞总结FLUKE9118A热电偶检定炉以其精准的温度控制、优异的均匀性与稳定性，成为高温校准领域的可靠选择。其人性化的操作设计、多重安全保护与广泛的行业适配性，既满足实验室高精度校准需求，也能应对车间现场的复杂环境。从航空航天到能源冶金，FLUKE9118A通过建立精准的温度基准，助力企业提升热电偶测量精度，保障产品质量与生产安全。随着工业制造对计量精度要求的不断提高，FLUKE9118A凭借其技术优势与品牌保障，将持续为各行业的精准校准提供有力支撑，成为计量校准工作中不可或缺的核心设备。
