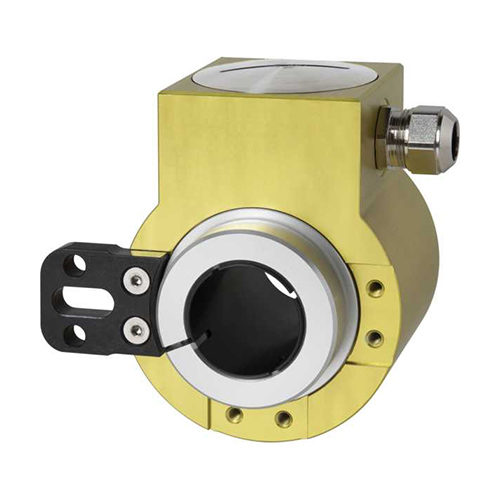

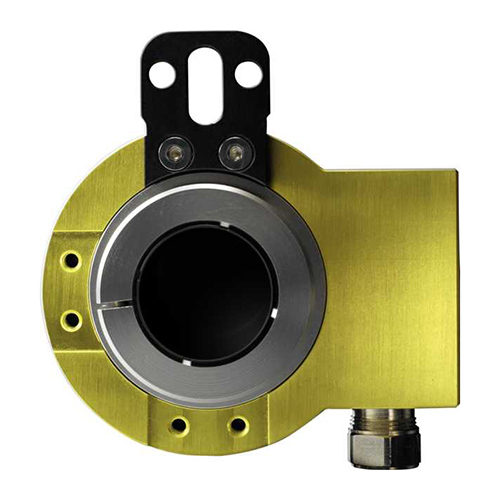

KINAX HW730可编程空心轴变送器
KINAX HW730可编程空心轴变送器 是一款非常坚固的绝对空心的轴角位置传感器，以非接触方式获取轴的角位置，并将其转换为与测量值成比例的外加直流电信号，与轴的角度成正比。由于其独特的电容测量原理，特别适用于恶劣环境中的工业应用；KINAX HW730高机械容量、坚固的设计、易于组装、多种连接选项和自由参数化以及大直径空心轴（高达30 mm）为应用和安装提供了高达的质量和灵活性。关于编程，KINAX HW730可编程空心轴变送器在打开顶盖后就可以进......
产品描述
KINAX HW730可编程空心轴变送器是一款非常坚固的绝对空心的轴角位置传感器，以非接触方式获取轴的角位置，并将其转换为与测量值成比例的外加直流电信号，与轴的角度成正比。由于其独特的电容测量原理，特别适用于恶劣环境中的工业应用；KINAX HW730高机械容量、坚固的设计、易于组装、多种连接选项和自由参数化以及大直径空心轴（高达30 mm）为应用和安装提供了高达的质量和灵活性。关于编程，KINAX HW730可编程空心轴变送器在打开顶盖后就可以进行可视化编程可，编程方式可以利用开关和按键进行，不同的位置和项目可以利用不同的方式进行编程，比如零点位置和终点位置，是可以通过按键进行编程的，但是旋转方向和输出曲线形状则要通过开关才能进行自由编程。
KINAX HW730可编程空心轴变送器特点
可编程的
坚固的角度位置传感器适用于现场应用
高达的机械和电气安全性
成熟的电容扫描系统
无磨损，低年度维护费用，可安装在任何地方
防震抗震
测量范围，旋转方向，零位和线性，V特性可以通过一个开关和两个按钮进行调整
模拟输出信号4..20 mA，2线制连接
零位和终点位置可独立调节
电容式扫描系统在激活后立即提供绝对位置
提供ATEX和IEC Ex防爆保护
提供海事产品功能（以前为GL，Germanischer Lloyd）
KINAX HW730可编程空心轴变送器使用说明书规格
|
Description |
Blocking code | no-go with blocking code | Article No./ Feature | |||||||
| KINAX HW730 | Order code 730 - xxxx xxx | 730 – | ||||||||
| 1. |
Version Standard |
1 |
||||||||
|
ATEX EX II 2G Ex ia IIC T4 Gb II 2D Ex ia IIIC T80°C Db |
A | 2 | ||||||||
| ATEX EX II 2D Ex tb IIIC T80°C Db | A | 3 | ||||||||
| IECEx |
Ex ia IIC T4 Gb Ex ia IIIC T80°C Db |
(in preparation) | A | 4 | ||||||
| IECEx | Ex tb IIIC T80°C Db | (in preparation) | A | 5 | ||||||
|
2. Angle area mechanically Single-Turn (360°) |
1 |
|||||||||
| 3. |
Hollow-shaft diameter Hollow-shaft 10 mm， electrically insulating |
1 |
||||||||
| Hollow-shaft 12 mm， electrically insulating | 2 | |||||||||
| Hollow-shaft 16 mm， electrically insulating | 3 | |||||||||
| Hollow-shaft 20 mm， electrically insulating | 4 | |||||||||
| Hollow-shaft 30 mm， non-insulating， standard | 5 | |||||||||
|
4. Torque support Standard |
1 |
|||||||||
|
5. Output variable Current， 4...20 mA， two-wire |
1 |
|||||||||
| 6. |
Electrical connections Gland standard |
1 |
||||||||
| Gland with increased strain relief | 2 | |||||||||
| Sensor plug M12 | A | 3 | ||||||||
| 7. |
Test protocole Without protocole |
0 |
||||||||
| Protocole German | D | |||||||||
| Protocole English | E | |||||||||
| 8. |
Direction of rotation Direction of rotation clockwise |
J |
0 |
|||||||
| Direction of rotation counter-clockwise | J， G | 1 | ||||||||
| V-characteristic | K， G | 2 | ||||||||
| 9. |
Measuring range Basic configuration (linear， 0 … 360°) |
K， G |
0 |
|||||||
| [°angle]， 0...end value: | Switching point: | K | 9 | |||||||
| V-characteristic [± ° angle] | vmax1: | vmin1: |
J |
Z |
||||||
| vmax2: | vmin2: | |||||||||
| 10. |
Marine version Standard |
0 |
||||||||
| Version GL (Germanischer Lloyd) | (in preparation) | G | ||||||||
KINAX HW730可编程空心轴变送器操作说明书参数
测量范围： 自由可编程在0...360°内
测量输出： 4...20mA,2线连接
供电电源： 12...30V DC(防止极性错误)
输出变量I 负载无关DC电流,与输入角度对应成比例
可重现性：< 0.1°
精度： 错误极限≤±0.35°(在参考条件下)
旋转方向： 顺时针或逆时针旋转方向可调
电连接： 弹簧式接线端子或插塞接头M12,4极
起动转矩：较大0.7Nm
空隙影响：±0.1%
空心轴直径： 30mm,减少到10,12,16或20mm
安装位置： 任意
材料： 外壳:铝阳极电镀，轴:防锈处理,硬化钢
连接： 金属电缆压盖或插头金属(M12/4极)
重量： 约重820g
KINAX HW730可编程空心轴变送器环境条件及符合标准
气候等级：标准(Non-Ex):温度– 40 … +85 °C,防爆保护:温度– 40 … +70 °C,相对湿度≤95%,不凝结
外壳保护：IP67符合EN60529标准,IP69k符合EN40050-9标准
抖动：IEC 60 068-2-6, 100 m/s 2 / 10 … 500 Hz
震动：IEC 60 068-2-27, ≤1000 m/s 2 / 11 ms
电磁适应性：标准适用于抗扰度EN61000-6-2和观察干扰发射EN61000-6-4
