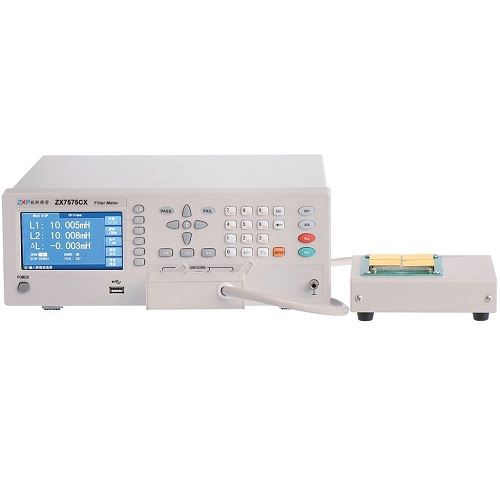

致新ZX1085CX共模电感平衡测试仪

简要说明 共模电感平衡 测试仪 又被叫做滤波器平衡测试仪,非常适用于各种共模电感、滤波器共模电感的Ls、DCR的平衡度测量。高达0.1%的测量精度, 能满足 保证 生产线产品质量 的测量要求 、进货检验 以及元件设计和评估的测量要求;配有全面的通讯和控制接口,能 简单、方便 连接自动化设备。 订购信息 ZX1085BX :测试频率50-200kHz,DCR测试功能,双航空插头接口,连接设备方便。 ZX1085CX:测试频率50-200kHz,DCR测试功能,标配测试盒,平衡治具 ZX75......

产品描述

致新ZX1085CX共模电感平衡测试仪



简要说明

共模电感平衡测试仪又被叫做滤波器平衡测试仪,非常适用于各种共模电感、滤波器共模电感的Ls、DCR的平衡度测量。高达0.1%的测量精度,能满足保证生产线产品质量的测量要求、进货检验以及元件设计和评估的测量要求;配有全面的通讯和控制接口,能简单、方便连接自动化设备。



订购信息

ZX1085BX:测试频率50-200kHz,DCR测试功能,双航空插头接口,连接设备方便。

ZX1085CX:测试频率50-200kHz,DCR测试功能,标配测试盒,平衡治具
ZX7575BX:测试频率100Hz-10kHz,双航空插头接口,连接设备方便。
ZX7575CX:测试频率100Hz-10kHz,标配测试盒,平衡治具



性能特点

● 0.1%测试精度,测量速度快(最高40次/秒)
● 性价比高,平衡器件测试不二选择。
● 合格与不合格LED灯指示、蜂鸣器提示
● 支持U盘升级,可快速保存测量数据到U盘。
● 测试条件保存, 仪器内部50,U盘500组测试文件
● 简体中文、英文操作语言,操作简单。
● 键盘锁定功能,关机自动保存测试条件,下次无需重新设定
● 连接电脑方便,可实现数据记录、保存、处理
● 多种内阻模式可选


规格参数:

型号

ZX1085CX

ZX1085BX

ZX7575CX

ZX7575BX

测试频率

50Hz~200kHz,42个点

100Hz、120Hz、1kHz、10kHz

测试参数

L、C、R、Q、|Z|、DCR

L、R、Q、|Z|

测试速度

快速:40次/秒、中速:20次/秒、慢速:6次/秒

测试电平

10mV~1Vrms

0.1Vrms、0.3Vrms、1.0Vrms

信号源阻抗

30Ω、50Ω、100Ω、10/CC

30Ω、100Ω

基本准确度

0.1%,精度表为准

量程方式

自动、保持

触发方式

内部、手动、自动、外部、总线

校准功能

开路/短路、全频清零、点频清零

测试盒平衡治具

标配

标配





显 示 范 围

|Z|

0.1 mΩ~99.999MΩ

0.1 mΩ~99.999MΩ

L

0.0001μH~999.99H

0.0001μH~9999.9H

R

0.01 mΩ~99.999MΩ

0.1 mΩ~99.999MΩ

Q

0.1~9999.9

0.1~9999.9

θ(RAD)

-3.14159~3.14159

-3.14159~3.14159

θ(DEG)

-179.99 o ~179.99o

-179.99 o ~179.99o

Δ%

-99.999%~99.999%

-99.999%~99.999%

DCR

0.1 mΩ~99.999MΩ

---

等效电路

串联、并联

比较器

BIN0~BIN3、NG、AUX

PASS、HI、LOW(PASS/FAILLED显示)

接口

GPIB(选件)

RS232C、UsbHost、Usb Device、Handler

存储器

内部50组,外部U盘500组文件

温度湿度

0℃~40℃,相对湿度≤75%

电源要求

电压

100~120 Vac或198~242 Vac

频率

46~64 Hz,功率大于50 VA

体积(WxHxD)

310x110x315mm

重量(净重)

5.5Kg
