ZX8826-DCR100/ZX8826-DCR200L/ZX8826-DCR200 LCR数字电桥LCR Meter
ZX8826-DCR100/ZX8826-DCR200L/ZX8826-DCR200 LCR数字电桥LCR Meter 。LCR 数字电桥 是一种用于测量电子元件参数的仪器，核心功能是测量电感（L）、电容（C）、电阻（R），以及与之相关的品质因数（Q 值）、损耗因数（D 值）等衍生参数。 简单工作原理：通过向被测元件施加特定频率的交流信号，测量元件两端的电压和流过的电流，进而计算出元件的阻抗特性，判断其参数是否符合标称值。 典型应用： 元件生产与检测：在电容、电感、电阻的生产线上快速筛选合格......
产品描述
ZX8826-DCR100/ZX8826-DCR200L/ZX8826-DCR200 LCR数字电桥LCR Meter。LCR 数字电桥是一种用于测量电子元件参数的仪器，核心功能是测量电感（L）、电容（C）、电阻（R），以及与之相关的品质因数（Q 值）、损耗因数（D 值）等衍生参数。
文章来源于数字电桥
简单工作原理：通过向被测元件施加特定频率的交流信号，测量元件两端的电压和流过的电流，进而计算出元件的阻抗特性，判断其参数是否符合标称值。
典型应用：
元件生产与检测：在电容、电感、电阻的生产线上快速筛选合格元件。
元件生产与检测：在电容、电感、电阻的生产线上快速筛选合格元件。
维修与研发：检测电子设备中元件的老化、损坏（如电容漏电、电感断路）。
科研与教学：用于分析元件在不同频率下的特性（如高频损耗）。
特点：
多参数测量：一次测量可得到 L/C/R 及相关衍生参数。
多频率支持：可设置不同测试频率（如100Hz、200KHz等），适配不同应用场景。
操作简便：数字显示结果，部分型号支持自动量程切换。
简要说明

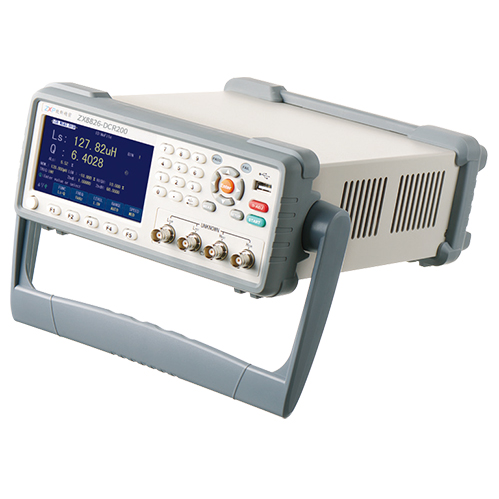

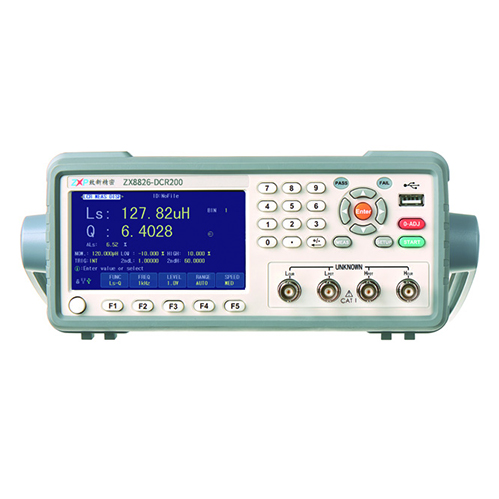

ZX8826-DCR100/ZX8826-DCR20OL/ZX8826-DCR200数字LCR电桥是采用彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%的基本精度，50Hz～200kHz的频率范围可进满足来料检验、出货检验，为产品质量提供保证。
订购信息
ZX8826-DCR100：50Hz-100KHz，34点
ZX8826-DCR20OL：50Hz-200KHz ，37点
ZX8826-DCR200：20Hz-200KHz，1.2万多个频率点
ZX8826-DCR20OL：50Hz-200KHz ，37点
ZX8826-DCR200：20Hz-200KHz，1.2万多个频率点
性能特点
●与国际品牌厂家LCR电桥测试数据可比性高(Keysight、WK)
●键盘锁定功能，掉电数据保护功能
●键盘锁定功能，掉电数据保护功能
●列表扫描功能、开路、短路、负载校正功能简体中文、英文操作语言
●进行测试数据、测试条件保存(U盘或内部)
●测试电压、电流自动平衡调整功能(ALC)
●测试电压、电流自动平衡调整功能(ALC)
●仪器内部50组，U盘500组测试文件，可随时调用
●U盘可支持格式FAT16、FAT32文件系统
●U盘可支持格式FAT16、FAT32文件系统
●4.3"液晶，2U标准机箱
●无需安装软件即可上传数据到电脑
技术规格参数
| 型号 | ZX8826-DCR100 | ZX8826-DCR200L | ZX8826-DCR200 | |
| 测试频率 | 50Hz~100kHz，34个频率点 | 50Hz~200kHz，37个频率点 | 20Hz~200kHz，1.2万多个频率点 | |
| 测试参数 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、DCR | |||
| 测试电平 | 10mV-2Vrms | |||
| 基本准确度 | 0.05% 精度表为准 | |||
| 测试速度 | 快速50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上频率) | |||
| |Z|, Ｒ, Ｘ | 0.01 mΩ ～ 99.9999MΩ | |||
|
显示 范围 信号源 |
|Y|, G, B | 0.00001μS～99.9999S | ||
| C | 0.00001pF～9.99999F | |||
| D | 0.00001～9.99999 | |||
| DCR | 0.01mΩ～99.9999MΩ | |||
| L | 0.00001μH～99999.9H | |||
| Q | 0.01～99999.9 | |||
| θ(RAD) | -3.14159～3.14159 | |||
| θ(DEG) | -179.999 °～179.999° | |||
| Δ% | -99.999%～99.999% | |||
| 输出阻抗 | 30Ω、100Ω | |||
| 内部直流偏置电压 | 0V、2V | |||
| 量程方式 | 自动、保持 | |||
| 触发方式 | 内部、手动、自动、外部、总线 | |||
| 校准功能 | 开路/短路,全频清零、点频清零 | |||
| 等效电路 | 串联、并联 | |||
| 十档分选，BIN0～BIN9、NG、AUX | ||||
| 比较器接口 | PASS、HI、LOW (PASS/FAIL LED显示) | |||
| RS232C、USB Host、USB Device、Handler、GPIB（选件） | ||||
| 温度湿度 | 0℃～40℃，相对湿度≤75% | |||
| 电压：100～120 VAC或198～242 VAC | ||||
| 电源要求体积(WxHxD) | 频率：46～64 Hz，功率大于50 VA | |||
| 216mmx87mmx300mm | ||||
| 重量（净重） | 2.8kg | |||
