ZX3544 低电阻计 直流电阻测试仪 测量范围0.0001mΩ-3.5MΩ 带温度测量选件

银飞 销售的致新精密品牌的 ZX3544 ZX3544S-N ZX3544D低电阻计/直流电阻测试仪(测量范围0.0001m-3.5M,可选带温度测量选件;可选带二极管测试功能选件;可选带N路扫描功能选件;可选测试精度较高的贴片电阻测试夹具)。因此ZX3544能够满足用户的高一致测试要求测量较低电阻的需求。可测量范围0.0000m-3.5M完全可以满足用户的测试条件。用途:适用于生产线的高精度台式机型。应对先进的研发生产和超高精度/多通道测量,手动产线或自动产线都适用高精度台......

产品描述

银飞销售的致新精密品牌的ZX3544 ZX3544S-N ZX3544D低电阻计/直流电阻测试仪(测量范围0.0001mΩ-3.5MΩ,可选带温度测量选件;可选带二极管测试功能选件;可选带N路扫描功能选件;可选测试精度较高的贴片电阻测试夹具)。因此ZX3544能够满足用户的高一致测试要求测量较低电阻的需求。可测量范围0.0000mΩ-3.5MΩ完全可以满足用户的测试条件。用途:适用于生产线的高精度台式机型。应对先进的研发·生产和超高精度/多通道测量,手动产线或自动产线都适用高精度台式电阻计。随着逆变电源装置的大电流和电流谐波数字化,测试电路中使用的逆变器需要工程师使用低电阻计来测试便于有效改进,以使其具有较低的电阻和较低的损耗,Resistance tester要求低阻贴片电阻测试仪测量精度0.0001mΩ。

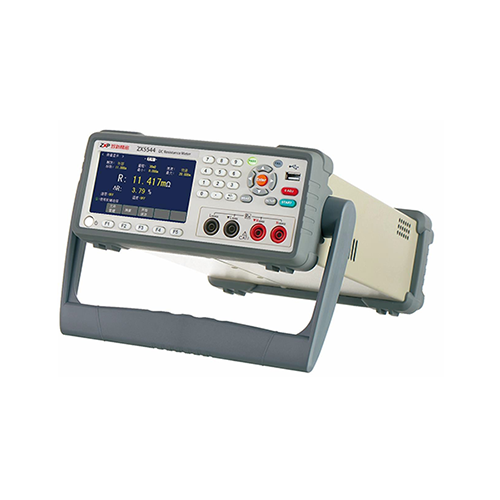

ZX3544 ZX3544S-N ZX3544D

ZX3544 ZX3544S-N ZX3544D直流电阻测试仪介绍

ZX3544系列直流电阻测试仪采用彩色LCD显示,其0.0001mΩ-3.5MΩ的测量范围、0.02%的基本精度,可以用于电感、扼流圈、变压器、线束、保险丝、加热器、马达、继电器、导电橡胶等电阻的测试。该系列仪器配有RS232C、RS485、USBTMC、USBCDC、USBHID等通讯接口和HANDLER I/O分选接口,特别适合应用于自动化测试设备中。

ZX3544系列直流电阻测试仪性能特点

Ø 0.02%的基本测试精度,很小分辨率0.0001mΩ,较大测试电流300mA
Ø 可测量范围0.0000mΩ-3.5MΩ
Ø 测试速度很快可达20ms/次
Ø 比较器功能,OK/NG LED灯指示、HANDLER I/O口输出OK/NG等分选信号
Ø 键盘锁定功能,测试条件自动保存功能,下次开机自动调用
Ø 带温度测量功能,可定制温度补偿功能
Ø 自带RS485接口,支持标准的MODBUS通讯协议,方便与PLC进行编程通讯
Ø 专利技术:USB虚拟键盘技术,无需安装USB驱动和电脑软件,可直接上传数据到电脑。

ZXP致新精密直流电阻测试仪订购信息

ZX3544:     测量范围0.0001mΩ-3.5MΩ,带温度测量功能
ZX3544D:    测量范围0.0001mΩ-3.5MΩ,带二极管测试功能
ZX3544S-N:  测量范围0.0001mΩ-3.5MΩ,带温度测量功能,带N路扫描功能

ZXP直流低电阻计测试仪技术参数

型号 ZX3544 ZX3544S-N ZX3544D
测试信号 直流(DC)
测试参数 直流电阻(DCR),温度(T) 直流电阻(DCR)、二极管正向压降Vf
基本准确度 0.02% ± 5个字
测试速度 快速:20ms中速:100ms 慢速:400ms
量程方式 自动,保持
触发方式 内部,手动,外部,总线
测试电流 300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA 电阻测试电流:
300mA/300mA/30mA/10mA/1mA/1mA/100uA/5uA/500nA
LED测试电流:
10mA/1mA//100uA
测试量程 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ
开路端口电压 较大DC 5.5V
温度测量 -10。C – 99.9 。C,基本精度: ±0.50。C(和温度探头ZX_T001的组合精度)
测试速度:2s/次
比较器 OK,NG(或定制多档分选信号)
接口 RS232C,USB DEVICE, USB HOST, HANDLER I/O
存储器 内部50组,外部U盘500组
温度湿度 0。C -40。C,相对湿度<= 75%


电源要求 电压:100-120Vac 或 198Vac-242Vac
频率:46-64Hz,功率大于50VA
体积(W*H*D) 215mm*87mm*250mm(净尺寸,不带护套)
重量 3.2KG
附件 说明书*1,电源线*1,测试线*1

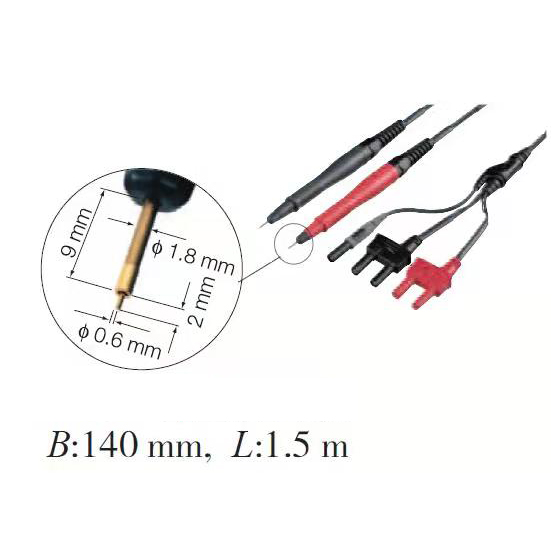

选配件:SMD测试夹具,可测1005封装的电阻。如下图:
SMD测试夹具
文章来源于ZXP 致新精密
