本文从电驱与高频功率测试的实际误差来源出发，说明艾诺ANPA5000的10MHz带宽、七通道同步与0.01%级精度分别解决什么问题，并给出与同类进口机型的选型判断依据。

电驱台架上有一个容易被忽略的事实：当被测对象从硅基IGBT转向SiC器件，开关频率抬到50—150kHz，dv/dt可达10—50kV/μs，如果功率分析仪的带宽仍停留在1MHz量级，高频段能量无法被完整捕获，总功率会被系统性低估，效率测试误差可能超过0.5%。这种误差不会在稳态工况中主动暴露，却足以让一套控制策略的优劣判断失去依据。艾诺ANPA5000功率分析仪定位，就是在这类“参数已经到位、测试设备跟不上的工况”里，把数据拉回到可仲裁的精度水平。

带宽与采样，不是纸面数字，是误差边界

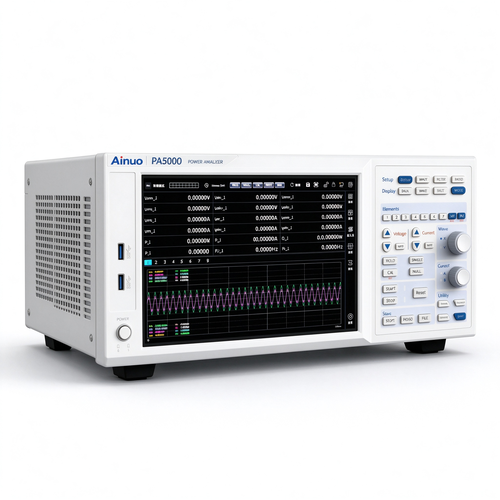

ANPA5000的功率测量带宽为DC、0.5Hz—10MHz，采样率10MS/s。放到竞品坐标里看，横河WT5000的功率带宽通常标注为DC、0.1Hz—1MHz（部分资料引述为可达5MHz，视模块配置而异），日置PW8001的U7005输入单元带宽为5MHz。10MHz带宽的意义不在于“比谁高”，而在于当被测波形含有快速边沿和丰富的高次谐波时，仪器自身的频响滚降不会先于被测信号发生。对于SiC逆变器评测、高频开关电源研发，这是判断“测到的是效率差异还是仪器衰减”的前置条件。

精度方面，ANPA5000的基本精度标称为0.01%×示值+0.02%×量程，内部采用18位高速高精度A/D转换器与FPGA+ARM双核处理架构。同级别进口机型的基本功率精度多在0.01%读数+0.02%量程附近，ANPA5000在这一档位上形成了可对照的规格基础。

七通道同步，解决的是“拼接误差”而不是“通道不够”

电驱系统效率测试需要同步获取直流母线输入功率、三相交流输出功率以及扭矩/转速对应的机械功率。传统做法是用多台设备分别采集再事后对齐，微秒级的时延在10kHz基频下即可产生数度的相位偏移，折算到效率上同样是0.5%量级的系统偏差。ANPA5000的1—7通道同步测量单元，从同一时基出发完成全部电气量的采集，可选配最多两个电机测量通道，支持最多4台电机同步测试，直接计算Pm、同步速度、滑差等机械与电气耦合参数。对于四驱车型前后轴双电机联调、或者需要将控制器效率与电机效率分离开来归因的场景，同步性的价值高于单通道精度的边际提升。

多规格与低功率因数工况

单通道标配5A，可选30A，支持混合配置，最小功率分辨力0.1mW。800V平台车型在低速大扭矩区常常落入低功率因数工况，PF=0.1时仅0.1°的相位偏差就能引起0.8%以上的功率误差。在这一类边缘工况下，通道量程的合理选择与相位一致性，比“量程越大越好”更贴近实际需求。ANPA5000的混合配置允许同一台仪器上不同通道按被测支路电流水平分别选配，避免用小量程通道硬扛大电流，或反过来在大电流通道上损失小信号分辨力。

选型判断：什么情况下值得把ANPA5000放进清单

一个务实的核验方法是：用已知相位关系的标准源或比对源，在目标工况的功率因数点上检查通道间相位一致性，而不是只看单机精度指标。规格书上的精度通常标注在特定参考条件下，边缘工况的相位偏差才是低功率因数测量真正的分水岭。

不适用边界

ANPA5000功率分析仪的电压直接输入上限为1000V（DC 1500V），电流直接输入标配30A/5A。超过这一电压或电流量级的工况，需要外配传感器或分压/分流装置，传感器转换比与相位补偿会引入额外的不确定度，不能直接将仪器本体的精度指标平移到系统级测量结果上。此外，10MHz带宽覆盖的是电信号功率测量，并不意味着它可以替代示波器完成纳秒级波形细节的调试——两者的测量目的不同。
