如何选择一款合适的数字万用表?

如何选择一款合适的数字万用表?
万用表是电测量领域必不可少的一种电子测量仪器,因集成多种电气测量功能,并能应用于各种测试领域,因此成为除了示波器之外,在电子和电气工程中很重要的测量和诊断工具之一。电子市场上有低至几十元的万用表,也有各种国产、或者进口品牌的万用表,品质参差不齐,功能各有异同,加上各种营销型公司一直不遗余力地在推广,工程师如何才能在这信息爆炸的年代,面对眼花缭乱的品牌,慧眼识珠,挑选到很为适合的万用表,将变得非常重要。今天小编就向你介绍下如何选择一款合适的数字万用表?

靠前步:面对产业升级、快速发展的新技术,需选择一款专业级的万用表

如今,为了满足各行各业的测试需求,专业级万用表需具备以下基础功能:

  • 电压测量(交流、直流和交直流)
  • 电流(交流、直流和交直流)
  • 电阻测量
  • 电路布线的连续性测试
  • 二极管测试
  • 温度测量
  • 频率测量(电压和电流频率)

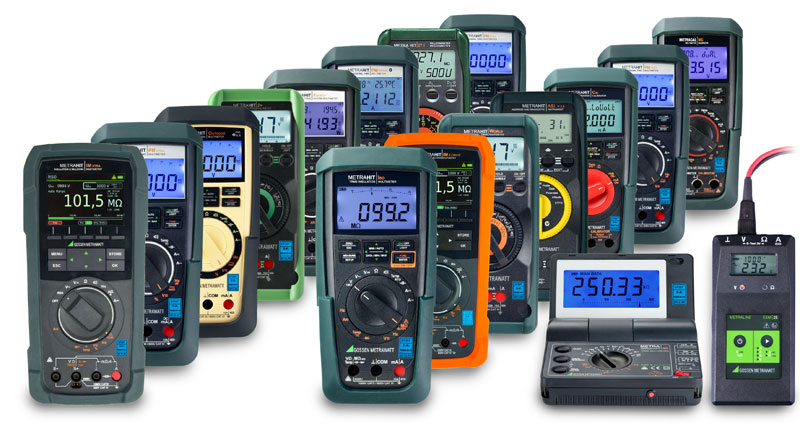

  • 如何选择一款合适的数字万用表

第二步:客户需要根据自己所处行业,选择满足专业领域测试功能的万用表

  • 高显示位数保证测试范围——四位半数字万用表
  • 高测试精度保证测量准确性
  • 高测试带宽可满足高频信号的准确测量
  • 低通滤波器功能可保证低频信号的准确测量
  • 低阻抗交流电压测试功能
  • 高电气防护等级保障测试人员的使用安全

第三步:选择合适的高技术指标的万用表,进一步提升专业工程师的测试能力

  • 直流电压测试较好的精度需要达到0.05%
  • 交流电压测试输入阻抗可选低至1MΩ
  • 测试带宽至少需要达到10kHz
  • 安全等级:1000 V CAT III and 600 V CAT IV
  • 权威机构的校准证书,才能保证标准测试精度的准确可靠

选型示例

靠前步:选择工业技术领先的国家生产的产品,技术和品质有保障

德国作为全球工业技术很强大的国家之一,也是工业4.0的领导者,其专业的测试测量技术也一直是行业领导者。作为拥有上百年历史的德国老牌企业,GMC-I集团也一直在推陈换代,为全球的专业客户提供先进和高品质的测试测量技术和产品。因此选择一款德国制造的仪器,将在技术和品质等方面都有保障。
采用位于布伦维克(Brunswick)的德国联邦物理和计量研究院(PTB)的测量标准作为多用表产品的生产及测试标准,并且生产的每一台多用表都标配德国认证认可委员会(DAkks)颁发的计量证书。

第二步:选择一款通用的专业级万用表,产品功能和技术可胜任测试任务

其中的一款专业版万用表METRAHIT AM PRO / PRO,便是德国制造的典范。这是一款专业级万用表,结构紧凑小巧,带电池仅仅350g,重量比两台华为Mate40加起来还要轻一点;但却集成了16种专业的测试功能:

专业版万用表METRAHIT AM PRO

01)直流电压
02)交流电压
03)交直流电压
04)直流电流
05)交流电流
06)交直流电流
07)电压频率
08)电流频率
09)电阻
10)通断性
11)二极管
12)温度
13)低阻抗交流电压测量
14)低阻抗交流电压频率测量
15)1 kHz / -3 dB低通滤波器激活,电压测量
16)低通滤波器激活,频率测量

第三步:对于专业的测试领域,还需要关注特殊的功能和技术指标

丰富的测试功能不仅可以满足各种通用的测试应用,还可以满足一些特殊的测试领域:
01)如何解决变频器产品测试时的高频干扰信号?
变频器是一种非常通用的电气设备,通常用于电机调速控制,电压经过变频器电子元器件的转化后,会产生很多高频干扰信号,直接测试会影响测量结果。德国GMC-I这款专业级万用表METRAHIT AM PRO / PRO,具备1 kHz / -3 dB低通滤波器,激活该滤波器后可以测得1kHz以下频率的信号,有效消除高频干扰信号。
02)如何确定电气回路故障排查时的“虚假电压”?
当带电回路和不带电导线相互之间距离很近时,例如位于同一管路或线槽内,此时可以形成一个电容器,从而使带电导线和相邻未使用导线之间产生电容耦合。而多数用于测试工业、电气和电子系统的数字式万用表都具有10MΩ左右的高阻抗输入电路;从而会显示出电容性耦合电压,其实就是并不存在的“虚假电压”。如果无法确认它们是“虚假电压”,则在进行回路故障排查时将会浪费更多的人力物力。德国GMC-I这款专业级万用表METRAHIT AM PRO / PRO,具备1MΩ低阻抗电压测试功能档位,可以非常简单就判断出配电盘上熔断的保险丝、未使用的电缆或现有护套线中未使用的接线、分支回路的开路电线或中性线,建筑物建造和布线的备用线路上是否是“虚假电压”。而无需再使用一个额外的低阻抗模拟仪表或一个螺线管测试仪来搜索出虚假电压。
03)如何避免表笔插孔插错或测试档位调错等误操作引起的安全事故?
现在万用表都具备非常多的功能,会有3~4个测试表笔接口,表盘上面也有很多测试档位。而工程师的测试任务也越来越多,繁琐的测试工作难免出现测试表笔插错空位,或者电压电流调错档位的情况。对于市面常见的万用表而言,这样的误操作都是无法避免的,只能靠人为的注意。METRAHIT AM PRO / PRO具有专利设计的表笔插孔自动阻塞技术(ABS),从而避免表笔插孔插错或测试档位调错等误操作引起的安全事故。
数字万用表安全防插锁
04)遇到瞬间的大短路电流冲击,如何保障测试人员安全?
另外万用表使用高性能、高响应速度的保险丝能更灵敏、快速地隔断过载的意外,将仪器因为严重过载而发生爆炸、融化等事故的可能性降到很低,同时保险丝自身内阻极低,可以将串入电路后造成的影响控制在很小。但很多万用表使用的都是普通保险丝,如遇瞬间的大短路电流冲击可能产生拉弧,保险无法起到切断电路的作用,从而引起严重的事故。
断容量较大的保险
而真正安全可靠的万用表,会在研发制造时使用开断容量较大的保险。在遇到瞬间的大短路电流冲击时,保险才能正常切断电路,从而避免危险。
通过对比市面上主流的万用表品牌,我们发现作为很初一批生产万用表的厂商德国GMC-I集团,其产品具备高达标准的电气安全设计,以下是GMC-I万用表的相关技术细节:

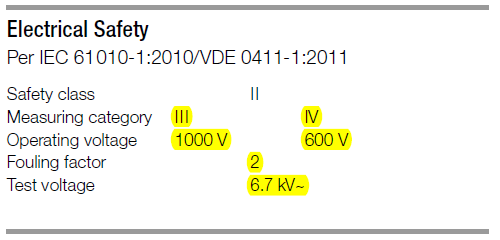

1)常用的万用表如METRAHIT BASE、EBASE、PRO、TECH、X-TRA、EX-TRA、ENERGY、ULTRA、OUTDOOR、WORLD等,都是按照高达的安全测试等级CAT IV / 600 V,CAT III / 1000 V设计和制造的。

数字万用表安全测试等级

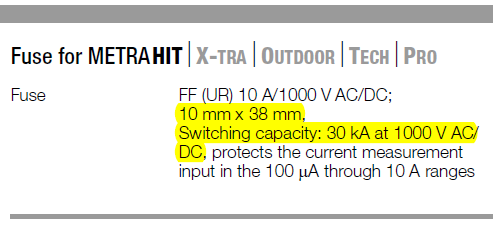

2)使用的保险开断容量是30kA @ 1000V AC/DC,在测试时遇到瞬间的大短路电流时,保险也能正常切断电路,从而避免危险。

保险开断容量是30kA 1000V AC DC

文章来源于银飞
